شتاب آب زیر آبخور و افت فشار هیدرودینامیکی: علت نشست کشتی‌ها به سمت بستر در آبراهه‌های کم‌عمق

به گل نشستن کشتی مسافربری «کوئین الیزابت ۲» در سال ۱۹۹۲ در سواحل ماساچوست همچنان یکی از موارد مطالعاتی بنیادین در هیدرودینامیک دریایی به شمار می‌رود. این کشتی اقیانوس‌پیما هنگام حرکت با سرعت ۲۵ گره دریایی در گذرگاه وینیارد ساوند، شاهد فرورفتن دماغه به میزان ۲٫۷ فوت فراتر از آبخور ایستا بود؛ نشستی پیش‌بینی‌نشده که سبب شد این غول آهنی با صخره‌هایی ثبت‌نشده در نقشه برخورد کند.[5]

با این حال، در حالی که کوئین الیزابت ۲ به دلیل سرعت بالای ناوبری در آب‌های باز به زیر کشیده شد، فله‌برهای مدرن ۴۰۰ متری هنگام گذر از آبراه‌های محدود با واقعیت ریاضیاتی متفاوتی روبه‌رو هستند. این شناورهای عظیم‌الجثه ممکن است حتی با نیمی از آن سرعت، فرورفتگی شدیدتری را تجربه کنند؛ چرا که هندسه کانال‌های لایروبی‌شده افت فشار زیر بدنه را چندبرابر کرده و ترانزیت‌های کم‌سرعت را به نوعی موازنه بسیار حساس تبدیل می‌سازد.[3]

این پدیده با عنوان «اثر نشست دینامیکی» یا اسکوات (Squat Effect) شناخته می‌شود؛ عاملی که ناشی از نقص فنی، ضعف سازه‌ای یا بارگیری غیراصولی نیست، بلکه نتیجه محتوم مکانیک سیالات است که مقررات عملیاتی در تمام بنادر، رودخانه‌ها و کانال‌های عمده دنیا را هدایت می‌کند.[4]

فیزیک افت فشار هیدرودینامیکی

شناور هنگام پیشروی حجم عظیمی از آب را پیش پای دماغه خود می‌راند. برای بقای پیوستگی جریان، آب جابه‌جاشده ناگزیر است با شتاب از کناره‌ها و زیر کف مسطح شناور بازگردد تا خلأ ناشی از حرکت پاشنه به سمت جلو را پر کند.[1]

در آب‌های عمیق اقیانوسی این بازگشت آب به‌راحتی در سه بعد رخ می‌دهد. با این حال، با ورود کشتی به کانالی کم‌عمق، فاصله عمودی میان تیر ته شناور (کیل) و بستر دریا به‌شدت محدود می‌شود؛ در نتیجه همان حجم مشخص آب ناچار به عبور از مقطعی بسیار تنگ‌تر می‌گردد.

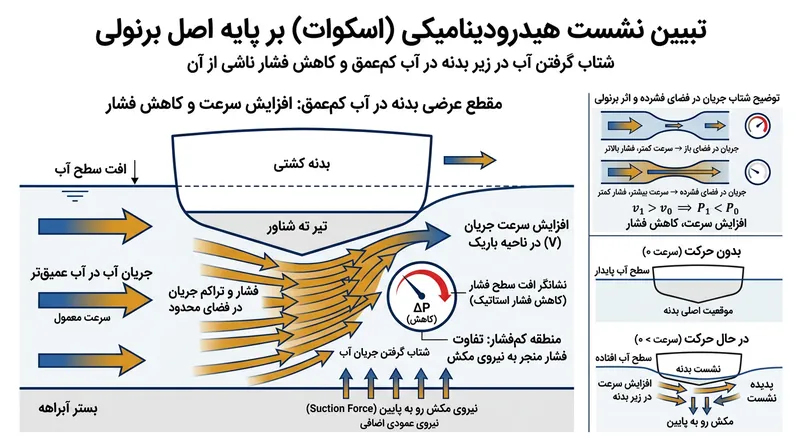

بر پایه اصل برنولی، همگام با افزایش سرعت یک سیال، فشار هیدرودینامیکی آن به منظور حفظ انرژی کل به همان نسبت کاهش می‌یابد. هجوم پرشتاب آب در فضای تنگ زیر کیل، یک تله کم‌فشار موضعی پدید می‌آورد؛ این گرادیان و افت فشار، بدنه فولادی و سنگین شناور را عملاً به سمت بستر دریا می‌مکد.[3]

محاسبه ضرایب فزاینده فرورفتگی بدنه

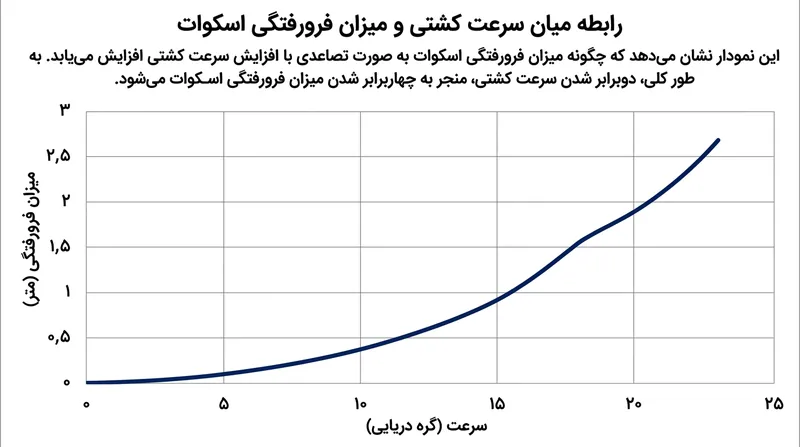

میزان این نشست هیدرودینامیکی خطی نبوده و متناسب با مجذور سرعت کشتی مقیاس می‌یابد. به این ترتیب دوبرابر شدن سرعت، اثر اسکوات را چهاربرابر می‌کند؛ گزاره‌ای محاسباتی که سرعت را به حیاتی‌ترین متغیر تحت کنترل راهنمایان دریایی در آبراه‌های کم‌عمق بدل می‌سازد.[3]

فرم هندسی بدنه نیز که با شاخصی به نام «ضریب بلوکی» (Block Coefficient) سنجیده می‌شود، جهت‌گیری و الگوی فرورفتن کشتی در تله فشار را تعیین می‌کند. شناورهای حجیم و پُرفرم مانند نفتکش‌ها و فله‌برها با ضریب بلوکی بیش از ۰٫۷، توده‌ای عظیم از آب را سد کرده و هل می‌دهند؛ چنین کشتی‌هایی معمولاً متمایل به جلو دچار تریم شده و از ناحیه دماغه به بستر نزدیک می‌شوند.[3]

در نقطه مقابل، شناورهای باریک‌اندام و ظریف‌فرم مانند کشتی‌های کانتینری و مسافربری دارای دماغه‌هایی تیزتر هستند که آب را شکافته و مقاومت کمتری ایجاد می‌کنند. بیشترین افت فشار در این دسته شناورها در بخش عقبی رخ داده و در نتیجه هنگام وقوع اسکوات، عمدتاً از سمت پاشنه به پایین کشیده می‌شوند.[1]

هندسه آبراه و ضریب انسداد

مرزهای فیزیکی و مقطع آبراهه نیز همچون ضریبی فزاینده برای اثر اسکوات عمل می‌کنند. در یک آبراه لایروبی‌شده یا گذرگاهی باریک مانند کانال سوئز، آزادی حرکت جریان آب نه فقط در جهت عمودی توسط بستر دریا، بلکه در جهت افقی نیز توسط دیواره‌های کانال محدود می‌شود.[2]

این بازدارندگی مرکب در قالب «ضریب انسداد» تعریف می‌گردد؛ شاخصی که نسبت مقطع غوطه‌ور کشتی به کل مقطع آبراهه را اندازه می‌گیرد. ضریب انسداد بالا آب را وادار می‌کند تا با سرعت باز هم بیشتری از زیر بدنه عبور کند که این امر به نوبه خود افت فشار و میزان فرورفتگی را به‌شدت تشدید می‌نماید.[3]

طبق محاسبات تجربی در مهندسی دریا، یک کشتی فله‌بر ۲۲۵ متری با سرعت ۱۲ گره دریایی در کانالی با نسبت عمق به آبخور ۱٫۱۴، می‌تواند افت دینامیکی ۲٫۵۲ متری را تجربه کند؛ فرورفتگی قابل‌توجهی به میزان ۸٫۲ فوت که در صورت عدم محاسبه دقیق پیش از ورود، حاشیه ایمنی زیر آبخور را کاملاً می‌بلعد.[3]

خطر مضاعف ناشی از اثر دیواره

نیروهای هیدرودینامیکی که کشتی را به زیر می‌کشند، هنگام انحراف شناور از مرکز کانال، در جهت جانبی نیز اعمال اثر می‌کنند. این توزیع نامتقارن فشار به «اثر دیواره» (Bank Effect) معروف است و غالباً خطرات نشست اسکوات را در عملیات پیچیده ورود به بنادر مضاعف می‌سازد.

با نزدیک شدن بدنه به یکی از دیواره‌های کانال، گذرگاه آب در آن سمت محدودتر از سمت باز کانال می‌شود؛ جهش ناشی از افزایش سرعت، فشار را در سمت نزدیک دیواره به شدت کاهش داده و این اختلاف پتانسیل پاشنه شناور را به سمت ساحل کانال می‌کشد.

در پژوهشی هیدرودینامیکی از دانشگاه پلی‌تکنیک کاتالونیا آمده است: «به سبب کاهش سطح مقطع جریان آب، سرعت پیرامون شناور نیز افزایش می‌یابد؛ بالا رفتن سرعت آب در زیر کشتی موجب افت فشار شده و در نتیجه، یک نیروی قائم به سمت پایین ایجاد می‌شود.»[6]

تلاقی اثر دیواره با اثر اسکوات شناور را در معرض گشتاور پیچشی پیچیده‌ای قرار می‌دهد که کنترل سکان را تضعیف می‌کند؛ در این وضعیت راهنماها باید مدام با اعمال سکان معکوس جهت شناور را اصلاح نمایند که این کار درگ جانبی را بالا برده و ارزیابی عمق ایمن زیر آبخور را دشوارتر می‌سازد.

تدابیر ناوبری و مقررات نظارتی بنادر

برای جلوگیری از سوانح پرهزینه به گل نشستن، نهادهای دریایی بین‌المللی پروتکل‌های اکیدی را در مورد ترخیص زیر آبخور الزامی می‌دانند. دستورالعمل‌های انجمن جهانی زیرساخت‌های حمل‌ونقل آبی (PIANC) توصیه می‌کند که حداقل حاشیه دینامیکی زیر آبخور در آبراه‌های کم‌عمق معادل ۱۰ درصد آبخور استاتیک شناور حفظ گردد.[3]

مقامات بندری این ضوابط را با تعیین محدودیت سقف سرعت در کانال‌های دسترسی اعمال می‌کنند؛ مهار سرعت حرکت تضمین می‌نماید که رشد تصاعدی مجذور سرعت در اثر اسکوات در محدوده تحمل مهندسی کانال باقی مانده و آسیبی متوجه کشتی یا بستر ترانزیتی نگردد.[2]

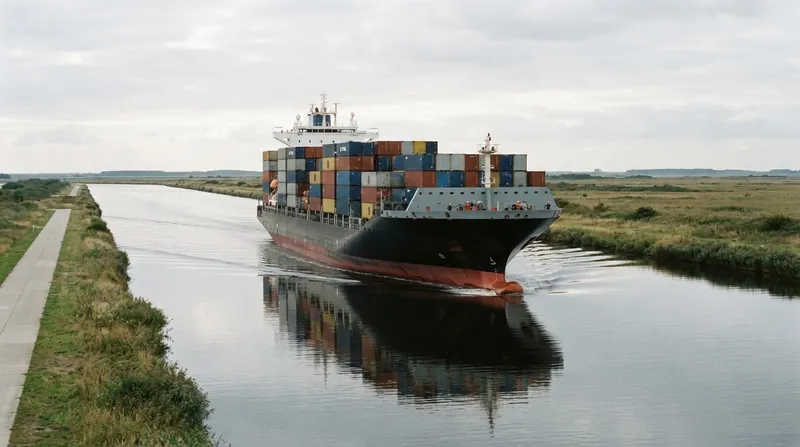

تیم‌های ناوبری مدرن بر روی پل فرماندهی به ابزارهای پایش مداوم از جمله سونارهای رو به جلو و حسگرهای پویای آبخور متکی هستند. این سامانه‌ها داده‌های لحظه‌ای از فاصله دقیق تا کف دریا را به نمایش می‌گذارند و این امکان را می‌دهند که در صورت فراتر رفتن افت فشار از مدل‌های پیش‌بینی، سرعت بی‌درنگ کاسته شود.[3]

ابعاد اقتصادی عمق ایمن زیر آبخور

اثر اسکوات همواره تعادلی پیچیده و موازنه‌ای میان حداکثر ظرفیت بارگیری و پنجره‌های زمانی ترانزیت ایجاد می‌کند. هر یک سانتی‌متر عمق اضافه آبخور به فله‌بر اجازه می‌دهد حدود ۱۰۰ تن بار بیشتر حمل نماید؛ مشوقی اقتصادی که بهره‌برداران را ترغیب می‌کند آبخور ایستا را به مرز نهایی مجاز نزدیک سازند.

اما پر کردن حداکثری آبخور ایستا، ظرفیت کمتری برای جذب فرورفتگی هیدرودینامیکی حین حرکت باقی می‌گذارد؛ شناوری که بیش از حد بارگیری شود ناچار به حرکت بسیار کند است تا دچار برخورد با کف نشود، روندی که اختلال در زنجیره تأمین و افزایش مصرف سوخت ناشی از درگ آب کم‌عمق را در پی دارد.[4]

در تحلیل نهایی، مهار علمی و عملیاتی اثر اسکوات زیربنای تداوم تجارت دریایی در ابعاد کنونی است؛ بدون سنجش دقیق دگرگونی فشار توسط آب متحرک، ابرشناورهایی که بار اقتصاد جهانی را به دوش می‌کشند هرگز قادر به پیمایش ایمن فلات‌های کم‌عمق ساحلی در مبادی بنادر نخواهند بود.[4]
