اثر میلر؛ چرا تقویت‌کننده‌های وارون‌ساز پیش از رسیدن به سقف فیزیکی ترانزیستور از پا می‌افتند؟

طراحان تازه‌کار مدارهای الکترونیکی معمولاً گمان می‌کنند حد نهایی فرکانس کارکرد تقویت‌کننده را سرعت فیزیکی قطعات سازنده آن تعیین می‌کند. منطق رایج به ظاهر ساده است: هرگاه سرعت نوسان سیگنال از سرعت عبور الکترون‌ها درون پیوند نیمه‌رسانا پیشی بگیرد، تقویت‌کننده متوقف می‌شود.

اما این فرض، ریشه اصلی افت پهنای باند را در تقریباً تمامی تقویت‌کننده‌های وارون‌ساز پایه به اشتباه شناسایی می‌کند. متهم واقعی، زمان گذار ذاتی الکترون‌ها در سیلیکون نیست، بلکه یک مکانیزم بازخورد خازنی موسوم به «اثر میلر» است.[4]

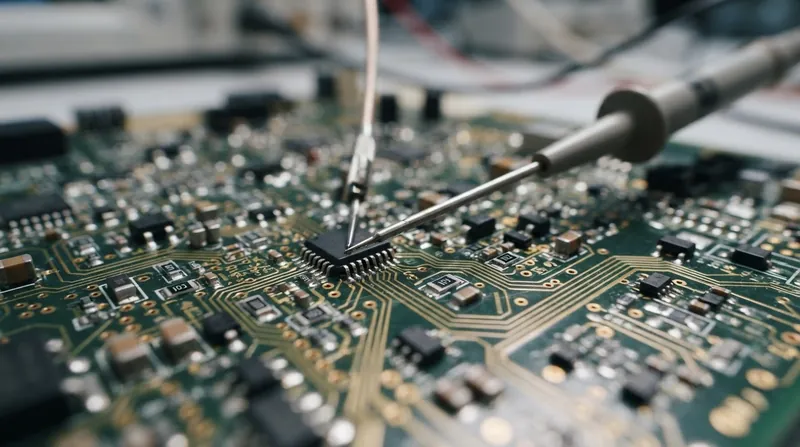

مدت‌ها پیش از آنکه ترانزیستور به سقف فیزیکی سرعت خود نزدیک شود، یک ظرفیت خازنی پارازیتیک بسیار کوچک و گریزناپذیر میان پایه‌های ورودی و خروجی سیگنال را زمین‌گیر می‌کند. از آنجا که تقویت‌کننده ولتاژ را وارون و تقویت می‌کند، این خازن میکروسکوپی چنان رفتار می‌کند که گویی صدها برابر بزرگ‌تر شده است.[1]

کالبدشکافی ظرفیت خازنی پارازیتیک

در فیزیک الکترونیک، هر المان به دلیل ساختار مکانیکی خود دارای خواص ناخواسته‌ای است. در یک ترانزیستور پیوند دو قطبی استاندارد (BJT)، مجاورت فیزیکی نواحی بیس و کلکتور ناخواسته یک مخزن ذخیره بار الکترواستاتیک به وجود می‌آورد.

این پیوند بیس-کلکتور دقیقاً همچون یک خازن میکروسکوپی رفتار می‌کند که ظرفیت آن معمولاً فقط چند پیکوفاراد است. روی کاغذ، یک خازن چهار پیکوفارادی نباید تهدیدی برای یک سیگنال فرکانس بالا باشد، زیرا امپدانس آن در ابتدا بالاست.[1][2]

با این حال، این خازن دقیقاً پلی میان ورودی و خروجی تقویت‌کننده می‌زند. در پیکربندی وارون‌ساز، زمانی که ولتاژ ورودی یک ولت بالا می‌رود، ولتاژ خروجی به اندازه ضریب بهره مدار افت می‌کند.

اگر بهره ولتاژ تقویت‌کننده ۱۰۰ باشد، افزایش یک ولت در ورودی به معنای افت ۱۰۰ ولتی در خروجی خواهد بود. بنابراین، اختلاف پتانسیل کل در دو سر این خازن پارازیتیک کوچک ناگهان به ۱۰۱ ولت می‌رسد.[4]

این خازن باید بتواند شارژ لازم برای جهش عظیم ۱۰۱ ولتی را جذب کند، در حالی که سیگنال منبع ورودی تنها یک ولت تغییر کرده است. از نگاه مدار راه‌انداز ورودی، این رفتار دقیقاً معادل مواجهه با خازنی است که ۱۰۱ برابر بزرگ‌تر شده باشد.

ریاضیات ضرب خازنی

این پدیده نخستین بار در سال ۱۹۲۰ میلادی توسط فیزیکدانی به نام جان میلتون میلر در لامپ‌های سه‌قطبی خلاء ثبت شد. میلر در گزارش تاریخی خود نوشت ظرفیت خازنی ظاهری ورودی به میزانی متناسب با ضریب تقویت لامپ افزایش پیدا می‌کند.[3][4]

او دریافت که خازن مؤثر ورودی برابر است با خازن فیزیکی فیدبک ضرب در حاصل‌جمع عدد یک با بهره ولتاژ. در مثال ما، همان خازن پارازیتیک بی‌خطر چهار پیکوفارادی، با ضرب ریاضی به بار سنگین ۴۰۴ پیکوفارادی تبدیل می‌شود.[1][4]

این خازن ضرب‌شده درست به صورت موازی با ورودی تقویت‌کننده قرار می‌گیرد و با مقاومت درونی منبع سیگنال برهم‌کنش پیدا می‌کند. هر منبع سیگنالی اعم از میکروفون، آنتن یا طبقه تقویت قبلی، دارای مقداری مقاومت الکتریکی داخلی است.[2]

هنگامی که این مقاومت منبع با خازن تقویت‌شده میلر ترکیب می‌شود، یک فیلتر پایین‌گذر ناخواسته تشکیل می‌دهند؛ مداری که سیگنال‌های فرکانس پایین را بدون مانع عبور می‌دهد اما فرکانس‌های بالا را به‌شدت سرکوب می‌کند.

نقطه‌ای که توان سیگنال در آن نصف می‌شود «فرکانس قطع» نام دارد و مقدار آن کاملاً تحت تسلط ثابت زمانی حاصل‌ضرب مقاومت در خازن است. اگر منبع مقاومتی برابر با یک کیلواهم داشته باشد، خازن مؤثر ۴۰۴ پیکوفارادی فرکانس قطع را روی رقم نازل ۳۹۰ کیلوهرتز می‌نشاند.[4]

فروپاشی پهنای باند

هر سیگنالی با نوسان بیش از ۳۹۰ هزار بار در ثانیه در این نقطه منهدم خواهد شد. اینجا جایی است که استدلال مبتنی بر سرعت ترانزیستور رنگ می‌بازد؛ چرا که فرکانس قطع ذاتی یک ترانزیستور سیگنال کوچک معمولی اغلب فراتر از ۳۰۰ مگاهرتز است.[1][3]

اثر میلر تقویت‌کننده را ناچار می‌کند پهنای باند فرکانس بالای خود را روی ۳۹۰ کیلوهرتز فدا کند؛ یعنی نزدیک به هزار بار کندتر از توانایی فیزیکی نیمه‌رسانا. ترانزیستور به خودی خود قادر به سوئیچ سریع‌تر است، اما سیگنال ورودی اساساً فرصت رسیدن به آن را پیدا نمی‌کند.[4]

انرژی فرکانس بالا پیش از آنکه وارد فرایند تقویت شود، توسط این خازن تشدیدشده به زمین منحرف می‌گردد. هر چه بهره ولتاژ طبقه تقویت‌کننده بالاتر برود، تاوان پهنای باند سنگین‌تر می‌شود و یک بده‌بستان سخت میان بهره و پهنای باند شکل می‌گیرد.[2]

مهندسان مدار نمی‌توانند این واقعیت ریاضی را دور بزنند. چنانچه کاربردی نیازمند هم‌زمانِ بهره بالا و پهنای باند وسیع باشد—مانند رادارها یا شبکه‌های مخابراتی پرسرعت داده—یک تقویت‌کننده پایه امیتر-مشترک یا سورس-مشترک قطعاً شکست خواهد خورد.[3]

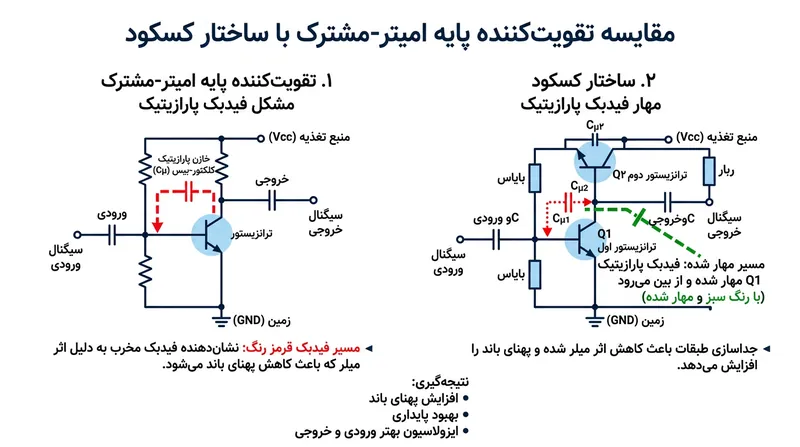

برای غلبه بر این پدیده، مهندسان ناگزیرند توپولوژی مدار را از ریشه بازآرایی کنند تا مانع از ضرب شدن اثر خازن توسط وارون‌سازی ولتاژ شوند. شناخته‌شده‌ترین راه‌حل، ساختار «کَسکود» (Cascode) است که وظیفه تقویت را میان دو ترانزیستور مجزا تقسیم می‌کند.

راهکارهای مهندسی برای دور زدن گلوگاه

در پیکربندی کسکود، ترانزیستور اول بار ورودی را دریافت می‌کند اما بهره ولتاژ آن عمداً روی عدد یک مهار می‌شود. در غیاب بهره ولتاژ، ضریب تقویت میلر از بین می‌رود و خازن ورودی در همان مقیاس میکروسکوپی باقی می‌ماند.[4]

ترانزیستور دوم در آرایش کسکود بهره ولتاژ نهایی را فراهم می‌آورد، اما پایه‌های ورودی آن کاملاً از حلقه فیدبک پارازیتیک جدا شده‌اند. این طراحی هوشمندانه دستیابی به بهره بالا را بدون از دست رفتن پهنای باند ممکن می‌سازد.[3]

راهبرد دیگر، راه‌اندازی تقویت‌کننده با یک منبع سیگنال دارای مقاومت داخلی بسیار ناچیز است. چنانچه امپدانس خروجی منبع به صفر نزدیک شود، ثابت زمانی RC افت می‌کند و فرکانس قطع بار دیگر به قلمرو مگاهرتز بازمی‌گردد.[1][2]

با این حال، کاهش امپدانس منبع معمولاً مستلزم افزودن یک طبقه بافر، مانند پیرو ولتاژ امیتر، در ورودی است. این ترفند پیچیدگی طراحی، مصرف توان و سطح اشغال‌شده مدار را به میزان چشمگیری بالا می‌برد.

گرچه اثر میلر در پردازش فرکانس بالا همواره یک معضل پارازیتیک تلقی می‌شود، اما پدیده‌ای یکسره زیان‌بار نیست. در شاخه‌های دیگری از مهندسی، طراحان دقیقاً از همین ویژگی ضرب خازنی برای حل چالش‌های حیاتی دیگر استفاده می‌کنند.[2][4]

بهره‌برداری هوشمندانه از پدیده میلر

برجسته‌ترین نمونه، جبران‌سازی فرکانسی در تقویت‌کننده‌های عملیاتی (آپ‌امپ) است. برای اینکه یک آپ‌امپ پس از اعمال فیدبک منفی پایدار بماند و دچار نوسان کنترل‌نشده نشود، پهنای باند آن باید عمداً و با دقت مهار گردد.[1]

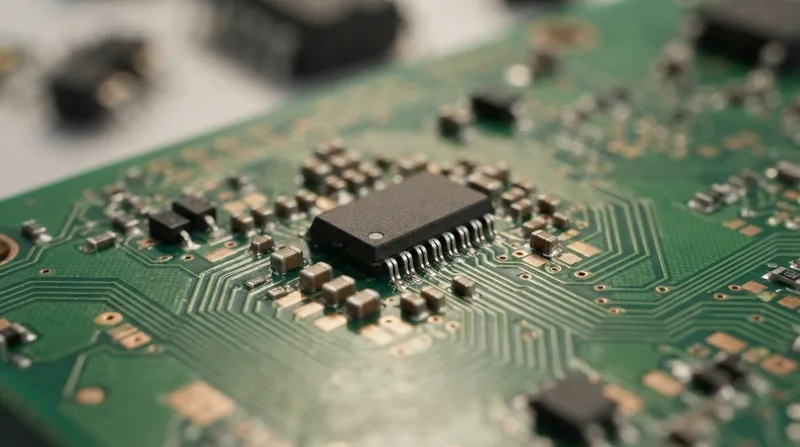

به جای نصب یک خازن فیزیکی بزرگ و جاگیر برای ایجاد این فیلتر پایین‌گذر، مهندسان یک خازن مینیاتوری را در دو سر طبقه وارون‌ساز پربهره داخلی تعبیه می‌کنند. اثر میلر این خازن ناچیز را تکثیر می‌کند و ظرفیت مورد نیاز را بدون هدر دادن فضای باارزش سیلیکون به وجود می‌آورد.[2]

این روش که «جبران‌سازی میلر» نام دارد، دلیل اصلی کوچک و ارزان بودن آی‌سی‌های آپ‌امپ امروزی است؛ سازوکاری که در یک بستر سرعت مدار را تباه می‌کند، در بستری دیگر ثباتی خلل‌ناپذیر می‌آفریند.[1][3]

رد پای این پدیده در الکترونیک قدرت و درایورهای موتور نیز حیاتی است. در زمان سوئیچینگ جریان‌های بسیار سنگین با ماسفت‌های قدرت، خازن میلر موجب پیدایش یک فلات ولتاژ موقت در گیت شده و آهنگ انتقال سوئیچینگ را به تاخیر می‌اندازد.

این تاخیر می‌تواند به اتلاف حرارتی سهمگین بینجامد و طراحان را ملزم می‌کند مدارهای گیت‌درایور بسیار قدرتمندی بسازند تا بار خازن تقویت‌شده را با سرعت تخلیه و شارژ کنند. درک عمیق میلر مانع از فروپاشی حرارتی ترانزیستورهای قدرت می‌شود.[3][4]

آینده طراحی فرکانس بالا

در نهایت، اثر میلر اثبات می‌کند که رفتار قطعات الکترونیکی را نمی‌توان در انزوای کامل تحلیل کرد. کارایی ترانزیستور نه تنها تابع فیزیک کوانتومی قطعه، بلکه وابسته به نحوه برهم‌کنش المان‌های پارازیتیک آن با معماری کل مدار است.

تکیه صرف بر فرکانس نامی سیلیکون، واقعیتی ریاضی و فیزیکی به نام فیدبک را نادیده می‌گیرد. شناخت دقیق ضرب خازنی به مهندسان اجازه می‌دهد سقف واقعی پهنای باند را پیش‌بینی کرده و توپولوژی‌های مناسب را به کار گیرند.[4]

با کوچک‌تر شدن مداوم ابعاد ترانزیستورها در صنعت نیمه‌رسانا، تأثیر خازن‌های پارازیتیک برجسته‌تر از گذشته خودنمایی می‌کند. طراحی پیشرفته مستلزم موازنه‌ای ظریف میان عطش دستیابی به بهره بیشتر و محدودیت‌های گریزناپذیر میلر است.[1][3]

نسل آینده سیستم‌های مخابراتی مافوق‌سریع برای عبور از این موانع به توپولوژی‌های مداری به‌مراتب نوآورانه‌تری نیاز خواهد داشت. تا آن زمان، فرمول ضرب خازنی همچنان خط قرمز سرعت در معماری تقویت‌کننده‌های پایه باقی می‌ماند.[4]
