چگونه ضخامت خطوط در نمودار سنکی، حجم جریان و اصل بقا را نشان می‌دهد

یک فلوچارت استاندارد توالی یک فرآیند را ترسیم می‌کند و نشان می‌دهد که یک سیستم چگونه از یک مرحله به مرحله بعدی می‌رود. اما نمودار سنکی ضمن ترسیم این توالی، یک محدودیت فیزیکی دقیق را نیز به آن می‌افزاید: ضخامت هر خط باید دقیقاً متناسب با مقداری باشد که در آن جریان دارد.

اگر یک خط لوله به سه شاخه کوچک‌تر تقسیم شود، مجموع ضخامت آن سه شاخه باید با ضخامت خط لوله اصلی برابر باشد. این اجرای بصریِ اصل بقای جرم و انرژی، یک نقشه ساده را به یک سیستم حسابرسی دقیق تبدیل می‌کند.[5][7]

سازوکار این نمودار بر پایه گره‌ها و پیوندها استوار است. گره‌ها نشان‌دهنده وضعیت‌ها، مکان‌ها یا مراحلی در یک فرآیند هستند، در حالی که پیوندها جریان میان آن‌ها را نشان می‌دهند. قانون بنیادینی که بر این نمودارها حاکم است، ایجاب می‌کند که مجموع ضخامت تمام پیوندهای ورودی به یک گره باید برابر با مجموع ضخامت تمام پیوندهای خروجی از آن باشد، مگر آنکه هدررفتی به طور مشخص در نمودار رسم شده باشد.

این قاعده تضمین می‌کند که هیچ داده‌ای به طور جادویی در داخل مصورسازی خلق یا نابود نمی‌شود؛ اصلی که برای نخستین بار در سال ۱۸۹۸ توسط کاپیتان متیو هنری فینیاس ریال سنکی، مهندس ایرلندی، تدوین شد.[5][6]

کاپیتان سنکی در ابتدا این نمودار را برای نشان دادن بازده حرارتی یک موتور بخار واقعی توسعه داد تا به صورت بصری نشان دهد چه مقدار گرما به کار مفید تبدیل شده و چه مقدار در محیط هدر رفته است. امروزه، تحلیلگران انرژی و پایداری برای نقشه‌برداری از شبکه‌های برق ملی و جریان‌های اگزرژی به همین چارچوب دقیق متکی هستند.

در سال ۲۰۱۴، چارچوبی برای استانداردسازی روش‌های استفاده از نمودارهای سنکی به منظور ردیابی انرژی (که ۱۰۰ درصد حفظ می‌شود) و اگزرژی (بخش مفیدی از انرژی که مصرف می‌شود) منتشر شد که به مهندسان اجازه می‌دهد دقیقاً مشخص کنند تلفات ترمودینامیکی در کارخانه‌های صنعتی در کجا رخ می‌دهد.[4][5]

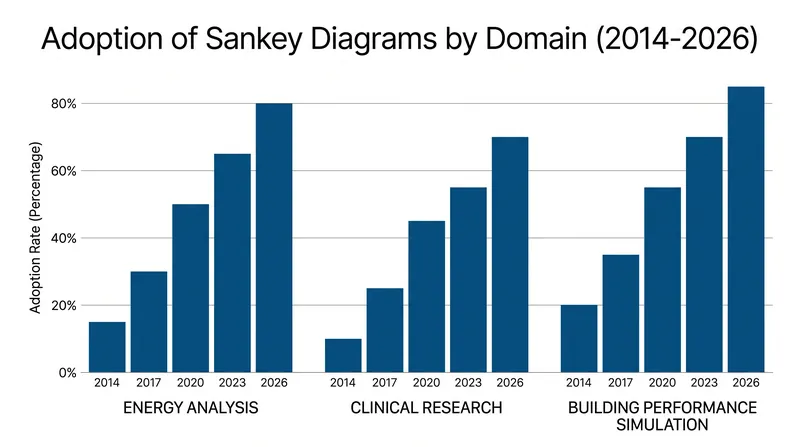

کاربرد این نمودارها به طور چشمگیری به معماری و شبیه‌سازی عملکرد ساختمان نیز گسترش یافته است. پژوهشگران دانشگاه کارلتون بررسی کرده‌اند که چگونه نمودارهای سنکی می‌توانند با مصورسازی انتقال حرارت، مصرف انرژی سیستم‌های تهویه مطبوع و تلفات حرارتی از طریق پوسته ساختمان، فرآیند طراحی را بهبود بخشند. با نقشه‌برداری متناسب از این جریان‌ها، معماران می‌توانند در یک نگاه متوجه شوند که آیا عامل اصلی هدررفت انرژی ساختمان، عایق‌بندی ضعیف است یا نورپردازی ناکارآمد؛ و به این ترتیب، در مراحل اولیه پروژه به سمت مداخلات هدفمندانه‌تر برای پایداری حرکت کنند.[3]

فراتر از انرژی فیزیکی، اصل بقا اکنون در مورد جمعیت‌های انسانی نیز به کار می‌رود. پژوهشگران بالینی از نمودارهای جریان سنکی برای ردیابی مسیر علائم بیماری در سالمندان مبتلا به سرطان پیشرفته استفاده می‌کنند. در این زمینه، «جریان» همان تعداد بیمارانی است که در طول زمان بین وضعیت‌های مختلف شدت علائم جابه‌جا می‌شوند.

ضخامت متناسب پیوندها به انکولوژیست‌ها اجازه می‌دهد تا مسیرهای غالب پیشرفت بیماری و بار علائم را به صورت بصری مشاهده کنند و تصویر کمی و واضحی از پیامدهای بیماران ارائه دهند که منحنی‌های بقای سنتی قادر به ثبت آن نیستند.[1]

با پیچیده‌تر شدن مجموعه‌داده‌ها، این نمودارها نیز برای مدیریت ابعاد بالاتر در حال تکامل هستند. نمودارهای ترکیبی سنکی که در دانشگاه کمبریج توسعه یافته‌اند، داده‌های چندبعدی را برای درک بهتر استفاده از منابع ادغام می‌کنند. این مدل‌های پیشرفته به تحلیلگران اجازه می‌دهند تا متغیرهای اضافی مانند شدت کربن یا هزینه مالی را با استفاده از طیف‌های رنگی یا فیلترهای تعاملی روی حجم جریان اصلی قرار دهند، در حالی که قانون اساسی ضخامت متناسب پیوندها همچنان حفظ می‌شود.[2]

شواهدِ تاییدکننده کارایی نمودارهای سنکی در رشته‌های مختلف بسیار قوی است، اما این قالب محدودیت‌های خاص خود را نیز دارد. از آنجا که چشم انسان در مقایسه دقیق مساحت مسیرهای منحنی و واگرا دچار مشکل می‌شود، نمودارهای سنکی برای نشان دادن اختلاف‌های عظیم بسیار موثرند، اما برای مقایسه مقادیر نزدیک به هم دقت کمتری دارند.

علاوه بر این، اگر داده‌های پایه دارای خطای اندازه‌گیری باشند یا نتوانند تمام ورودی‌ها و خروجی‌ها را حساب کنند، قانون سخت‌گیرانه بقا، سازنده نمودار را مجبور می‌کند که یا یک گره «مجازی» برای تلفات محاسبه‌نشده ایجاد کند یا یکپارچگی بصری نمودار را زیر پا بگذارد.[6][7]

در حالی که متون دانشگاهیِ یادشده چارچوب‌های ریاضی دقیقی را ارائه می‌دهند، نویسندگان یافته‌های خود را بیشتر از طریق مستندات فنی بیان می‌کنند تا اظهارنظرهای عمومی مستقیم، و اجازه می‌دهند نمودارها خودشان سخن بگویند. قدرت ماندگار نمودار سنکی در امتناع آن از پنهان کردن داده‌ها نهفته است.

این نمودار با گره زدن مصورسازی داده‌ها به قوانین فیزیکی بقا، یک حسابرسی کامل از سیستمِ در حال اندازه‌گیری را الزامی می‌کند. چه در حال ردیابی بازده حرارتی یک موتور بخار در قرن نوزدهم باشیم و چه در حال بررسی پیشرفت علائم در بیماران سرطانی امروزی، ضخامت متناسب پیوندها تضمین می‌کند که هر ورودی تا مقصد نهایی‌اش ردیابی می‌شود.[1][5][7]
