فشار داخلی تنش محیطی را دو برابر می‌کند؛ چرا لوله‌های استوانه‌ای از درازا شکافته می‌شوند؟

مهندسانی که خطوط لوله پرفشار و مخازن ذخیره‌سازی صنعتی را طراحی می‌کنند، برای مهار خطر انفجار فاجعه‌بار تنها به دو متغیر تکیه دارند: نوع آلیاژ انتخابی و ضخامت دقیق دیواره. با این حال، اگر استوانه‌ای نوساز تا مرز شکست کامل تحت فشار قرار گیرد، محل و نحوه تخریب از پیش کاملاً قطعی است؛ سازه هرگز از وسط به دو نیم تقسیم نمی‌شود و درپوش‌های انتهایی آن به بیرون پرتاب نخواهند شد.

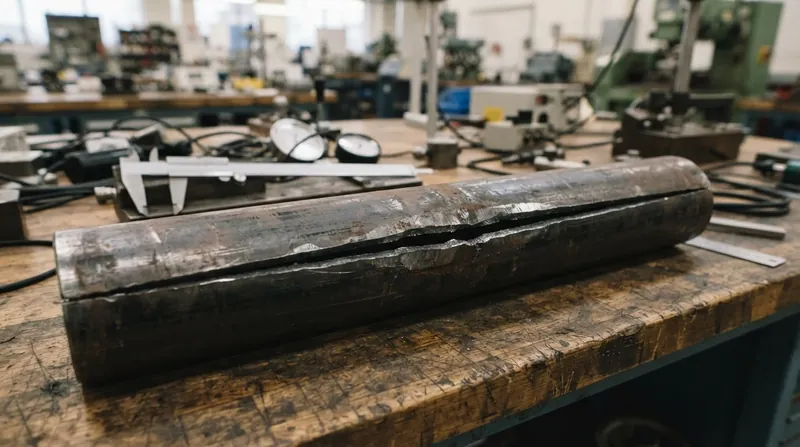

در عوض، استوانه درست از پهلو شکافته می‌شود و انرژی ذخیره‌شده خود را با پارگی طولی و برق‌آسا آزاد می‌کند. این الگوی شکست ناشی از نقص در فرآیند تولید، خطای جوشکاری یا تصادف متالورژیکی نیست؛ بلکه پیامد ریاضی و گریزناپذیر نحوه توزیع فشار سیال روی یک سطح منحنی است.

قوانین مکانیک سیالات و جامدات حکم می‌کنند که فشار سیال به دیواره استوانه، همزمان دو میدان تنش مجزا پدید می‌آورد: نخست تنش طولی که موازی با محور لوله عمل کرده و می‌کوشد آن را در راستای طول بکشد، و دوم تنش محیطی یا تنش حلقه‌ای که مماس بر کمان لوله وارد شده و قطر آن را منبسط می‌کند.

بر اساس تحلیل مهندسی منتشرشده در پایگاه DEV Community در سال ۲۰۲۶: «میزان تنش وارده به دیواره در جهت محیطی دقیقاً دو برابر راستای محوری است. به همین دلیل، استوانه در آستانه فروپاشی همواره از درازا می‌شکافد؛ چرا که ترک درست در صفحه‌ای باز می‌شود که بزرگ‌ترین نیرو قصد از هم گسیختن آن را دارد.»[6]

از آنجا که تنش محیطی دو برابر تنش طولی است، ماده پیش از آنکه در امتداد محور تسلیم شود، در راستای شعاعی به حد تسلیم می‌رسد. نسبت ۲ به ۱ مهم‌ترین اصل در طراحی مخازن تحت فشار است و پایه تمامی استانداردهای ایمنی و مهندسی زیرساخت در جهان به شمار می‌رود.[1][6][7]

مبانی ریاضی مهار فشار

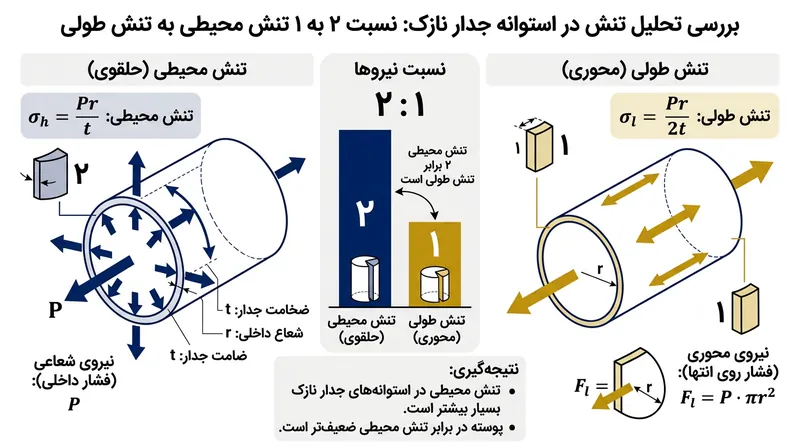

این نسبت مستقیماً از محاسبات تعادل استاتیکی حاصل می‌شود. در یک استوانه جدارنازک، تنش محیطی از حاصل‌ضرب فشار داخلی سیال در قطر داخلی، تقسیم بر دو برابر ضخامت دیواره به دست می‌آید.[1]

در نقطه مقابل، تنش طولی از حاصل‌ضرب فشار داخلی در قطر، تقسیم بر چهار برابر ضخامت دیواره محاسبه می‌شود. مخرج کسر در معادله تنش طولی دو برابر بزرگ‌تر است و در نتیجه مقدار تنش طولی دقیقاً نصف تنش محیطی خواهد بود.[1][6]

این واقعیت ریاضیاتی نشان می‌دهد که ۵۰ درصد فولاد به‌کاررفته در هر خط لوله تحت فشار، عملاً نسبت به بار طولی مازاد است. ضخامت لوله باید صرفاً برای مهار تنش محیطی دو برابر شود، امری که مخازن استوانه‌ای را در مقایسه با سایر هندسه‌ها ذاتاً ناکارآمد می‌سازد.[1][6]

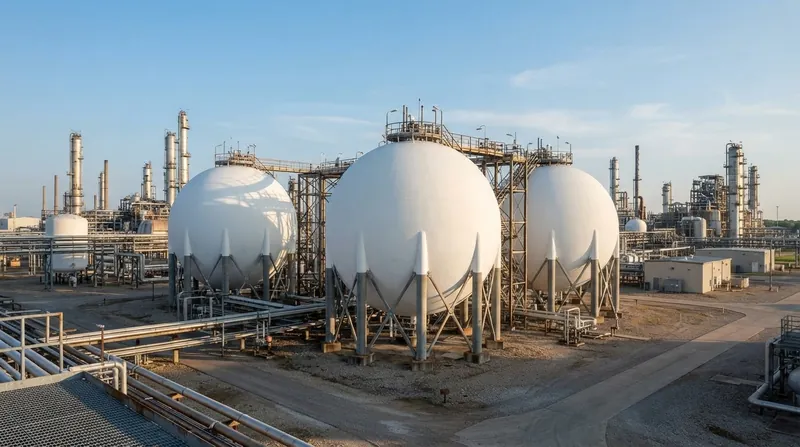

در برابر، یک مخزن کروی در تمام جهات تنها معادل تنش طولی (کمتر) را تحمل می‌کند. به دلیل تقارن کامل هندسی، یک کره برای مهار همان میزان فشار داخلی به نصف ضخامت دیواره یک استوانه نیاز دارد.[1][6]

دقیقاً به همین دلیل مخازن عظیم گاز صنعتی و بالن‌های هواشناسی در ارتفاعات بالا به شکل کره ساخته می‌شوند نه استوانه. حذف جریمه هندسی تنش محیطی در مخازن کروی، حجم ذخیره‌سازی را به حداکثر رسانده و وزن و هزینه فولاد مصرفی را به حداقل کاهش می‌دهد.[1][6]

با این حال، لوله‌ها برای انتقال سیالات در مسافت‌های طولانی باید الزاماً استوانه‌ای باشند؛ بنابراین، این هدررفت مصالح جریمه‌ای گریزناپذیر است. مهندسان نسبت تنش ۲ به ۱ را به عنوان قیدی بنیادین در انتقال سیال پذیرفته و خطوط لوله را متناسب با بارهای محیطی اندازه می‌زنند.[3][5]

فرضیه جدارنازک و مرزهای اعتبار آن

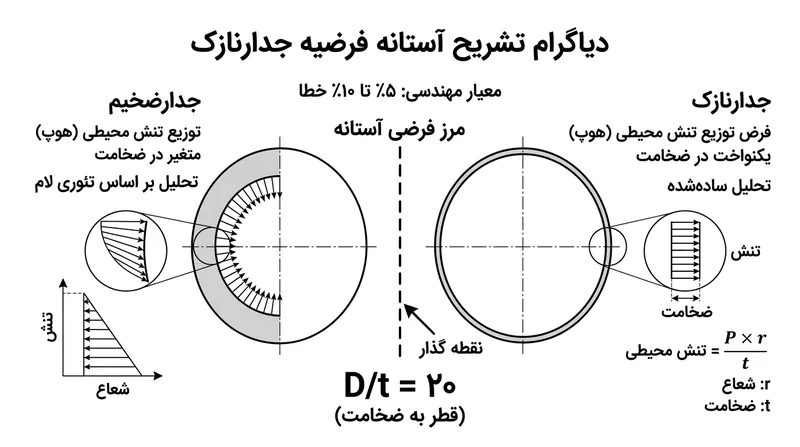

این روابط ریاضی بر شرط هندسی خاصی موسوم به «فرضیه جدارنازک» در مکانیک استوارند. طبق اصول استاندارد مهندسی، این فرمول‌های غشایی تنها زمانی معتبرند که نسبت قطر داخلی استوانه به ضخامت جداره آن ۲۰ یا بیشتر باشد.[1]

وقتی خط لوله این شرط را برآورده کند، فرض می‌شود تنش به صورت یکنواخت در سراسر ضخامت فلز توزیع شده است. در این حالت تئوری غشایی بدون نقض عمل می‌کند و مهندسان با تکیه بر نسبت ۲ به ۱، رفتار ماده و نقطه شکست را با دقت بالا پیش‌بینی می‌کنند.[1][6]

در نسبت‌های کمتر از ۲۰، مخزن در دسته «جداره‌کلفت» قرار گرفته و توزیع تنش در آن کاملاً ناهمگن می‌شود. در کاربردهایی نظیر سیلندرهای پرس هیدرولیک یا شناورهای اعماق دریا، تنش محیطی در سطح داخلی به اوج می‌رسد و به سمت لبه بیرونی افت شدیدی پیدا می‌کند.[3][4]

در تجهیزات سنگین صنعتی نظیر پرس‌های هیدرولیک دوطرفه، دیواره سیلندر باید بارهای چرخه‌ای عظیمی را تاب بیاورد. هرچند تنش محیطی حاکم بر طراحی است، اما تنش طولی صفر نیست و باید برای جلوگیری از خستگی فلز در محاسبات لحاظ شود.[4]

هنگام اعمال فشار به سمت میله پیستون هیدرولیک، سیال نیروی فشاری وارد می‌کند در حالی که جداره سیلندر کشش محوری را تجربه می‌کند. مهندسان با ترکیب تنش‌های محیطی، طولی و شعاعی تحت تئوری‌های شکست پیشرفته، دوام سیستم را برای میلیون‌ها چرخه تضمین می‌کنند.[4]

در مخازن جداره‌کلفت، مهندسان فرمول‌های ساده غشایی را کنار گذاشته و از معادلات پیچیده لامه (Lamé) استفاده می‌کنند. به‌کارگیری فرمول‌های جدارنازک برای این مخازن خطرناک است، زیرا تنش اوج در سطح داخلی را کمتر از واقعیت تخمین زده و زمینه انفجار فاجعه‌بار را فراهم می‌کند.[1]

تجربه حوادث واقعی در خطوط لوله

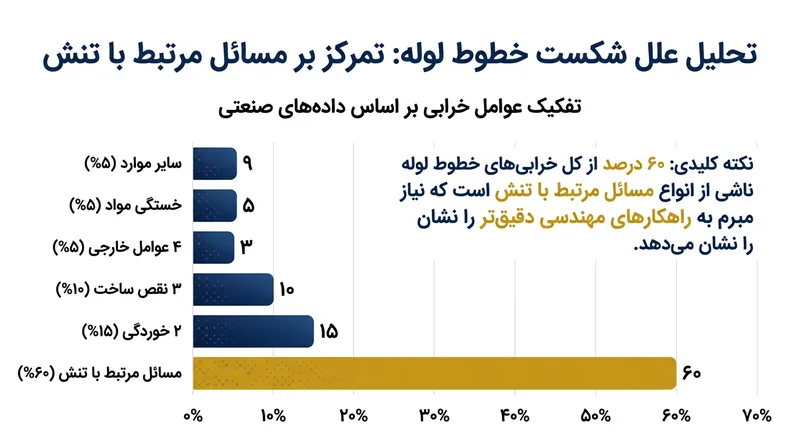

با وجود تسلط کامل تئوریک بر این قوانین فیزیکی، مهار نیروهای محیطی کماکان چالشی بنیادین در صنعت به شمار می‌رود. داده‌های سال ۲۰۲۶ پت‌اسنپ نشان می‌دهد که نزدیک به ۶۰ درصد از کل حوادث شکست خطوط لوله در جهان مستقیماً به مسائل ناشی از تمرکز تنش مربوط است.[5]

تنش محیطی عامل اصلی گسیختگی‌های سهمگین در خطوط انتقال انرژی است. پارگی طولی لوله‌های فشار قوی می‌تواند حجم عظیمی از نفت، گاز یا مواد شیمیایی سمی را پیش از فعال‌شدن شیرهای قطع خودکار، در محیط زیست رها سازد.[5]

آلودگی خاک پایدارترین پیامد زیست‌محیطی ناشی از این شکست‌هاست. پدیده افت فشار آنی هنگام شکافته‌شدن لوله، موج ضربه‌ای شدیدی ایجاد می‌کند که می‌تواند گودالی عظیم حفر کرده و آلاینده‌ها را تا شعاع گسترده‌ای پرتاب کند.[5][7]

خسارت‌های زیست‌محیطی این رخدادها دهه‌ها در سفره‌های آب زیرزمینی و زمین‌های کشاورزی ماندگار می‌شوند. از این رو، نهادهای نظارتی استانداردهای سخت‌گیرانه‌ای وضع کرده‌اند و مالکان خطوط را به پایش برخط تنش و استفاده از آلیاژهای مقاوم ملزم می‌کنند.[5]

فرسودگی زیرساخت‌ها نیز ریسک ترکیدگی لوله را دوچندان کرده است. در لوله‌های قدیمی ساخته‌شده پیش از سال ۱۹۷۰، خطاهای هندسی و نقایص جوشکاری کانون‌های خطرناکی برای تمرکز تنش ایجاد کرده‌اند؛ به‌طوری‌که تغییرات جزیی در ضخامت می‌تواند تنش موضعی را ۲۰ تا ۳۰ درصد افزایش دهد.[5]

بارهای دینامیکی و تنش‌های اقلیمی

در شرایط میدانی، فشار استاتیک به ندرت تنها نیروی وارد بر دیواره است. نوسانات شدید حرارتی پدیده‌های انقباض و انبساط متوالی را به همراه دارند و الگوهای تنش دینامیکی ایجاد می‌کنند که مقاومت فولاد را به مرور فرسایش می‌دهند.[2][5]

خطوط لوله‌ای که در شرایط اقلیمی خشن فعالند، استهلاک سریع‌تری را تجربه می‌کنند. شواهد صنعتی حکایت از آن دارد که نرخ شکست در اقلیم‌های دشوار به دلیل ترکیب بارهای حرارتی و مکانیکی، تا ۴۰ درصد بیش از مناطق معتدل است.[5]

امواج ضربه‌ای و جهش‌های ناگهانی فشار موسوم به ضربه قوچ، خطر آنی دیگری هستند. بسته شدن سریع شیرها یا استارت ناگهانی پمپ‌ها می‌تواند تنش محیطی لحظه‌ای را به ورای ظرفیت اسمی رسانده و لوله مستهلک را در یک چشم برهم زدن بشکافد.[5]

این سازوکار حتی در لوله‌کشی خانگی نیز با همان شدت صادق است. انجماد آب در لوله مسی باعث انبساط ۹ درصدی حجم و افزایش فشار تا ۲۵ هزار پوند بر اینچ مربع (psi) می‌شود؛ پارگی طولی حاصل ثابت می‌کند که تنش محیطی در هر مقیاسی قاعده اصلی شکست است.[8]

ضرایب اطمینان و استانداردهای صنعتی

برای پیشگیری از شکافتگی ناگهانی لوله‌ها، انجمن مهندسان مکانیک آمریکا (ASME) استانداردهای سفت‌وسختی تدوین کرده است. سری ASME B31 سقف مجاز تنش محیطی را برای شبکه‌های انتقال مایعات و گازها به صراحت معین می‌کند.[5]

در سرویس‌های فشار استاتیک، مهندسان ضریب اطمینان ۳ یا بالاتر را در نظر می‌گیرند. بدین معنا که ضخامت جداره حداقل ۳ برابر بیشتر از حداقل نیاز تئوریک طراحی می‌شود تا خطای تولید یا نوسانات عملیاتی جبران گردد.[1]

کدهای ASME همچنین تنش کاری را به درصدی مشخص از تنش تسلیم محدود می‌کنند: ۷۲ درصد برای لوله‌های گاز و ۸۰ درصد برای لوله‌های حامل مایعات، تا اطمینان حاصل شود ساختار فلز هرگز به محدوده تغییر شکل دائمی و شکست نزدیک نمی‌شود.[5]

فناوری‌های نوین دیجیتال شیوه مدیریت این نیروها را دگرگون کرده‌اند. حسگرهای پایش برخط تنش محیطی و نرم‌افزارهای نگهداری پیشگیرانه با سرمایه‌گذاری گسترده‌ای روبرو شده‌اند تا خستگی مواد پیش از آغاز ریزترک‌ها شناسایی شود.[5]

مداخله پیش‌دستانه چشم‌انداز آینده یکپارچگی خطوط لوله است. با اندازه‌گیری مداوم کرنش محیطی در برابر حدود تئوریک، بخش‌های آسیب‌دیده مدت‌ها پیش از آنکه فشار سیال لوله را بشکافد، شناسایی و تعویض می‌شوند.[5][7]

رویارویی با تنش محیطی یکی از ارکان مهندسی مدرن است. با درک عمیق نسبت ۲ به ۱ و تقویت دیواره‌ها برای تحمل بارهای شعاعی، میلیون‌ها کیلومتر خط لوله شریانی در سراسر جهان پایدار مانده و شریان‌های حیاتی اقتصاد به فعالیت خود ادامه می‌دهند.[3][7]
