شکست رو به پایین امواج در لایه ترموکلاین: چرا سونارهای نصب‌شده روی بدنه قادر به کشف زیردریایی در منطقه سایه آکوستیک نیستند؟

کشف یک زیردریایی توسط ناو جنگی سطحی در نهایت در همان لحظه‌ای تعیین تکلیف می‌شود که پالس صوتی به ترموکلاین برخورد می‌کند؛ مرز حرارتی تندی که در زیر سطح اقیانوس واقع شده است. دقیقاً در همین مرز، قوانین فیزیکِ شکست امواج زیر آب، پرتوهای صوتی را با شدتی چشمگیر به سمت بستر اقیانوس منحرف می‌کنند.[4]

این انحراف فیزیکی، فضایی تهی و کاملاً بی‌صدا به نام «منطقه سایه آکوستیک» ایجاد می‌کند. فرمانده زیردریایی با مستقر کردن شناور درون این فضا، عملاً آن را برای سونارهای نصب‌شده روی بدنه ناو نامرئی می‌سازد، چرا که انرژی صوتی به‌لحاظ فیزیکی قادر به رسیدن به بدنه شناور نیست.[1][4]

فیزیک صوت در آب دریا

برخلاف نور در خلاء، صوت هنگام عبور از آب دریا مدام سرعت و جهت خود را تغییر می‌دهد. سرعت امواج آکوستیک در اقیانوس تحت تأثیر سه متغیر بنیادین تعیین می‌شود: دما، شوری و فشار هیدرواستاتیک.[5]

در شرایط عادی، صوت با سرعتی حدود ۱۵۰۰ متر بر ثانیه حرکت می‌کند، اما با دگرگونی شرایط محیطی، این مقدار پایه به شکلی پویا تغییر می‌یابد. به بیان دقیق‌تر، به ازای هر یک درجه سانتی‌گراد افزایش دما، سرعت صوت حدود ۴٫۵ متر بر ثانیه افزایش پیدا می‌کند.[4][5]

همچنین به ازای هر یک واحد افزایش در مقیاس شوری عملی (PSU)، سرعت ۱٫۳ متر بر ثانیه و به ازای هر متر افزایش عمق ناشی از فشار خردکننده آب، سرعت صوت ۰٫۰۱۶ متر بر ثانیه بیشتر می‌شود. از آنجا که دما و فشار از سطح تا بستر دریا دگرگونی‌های شدیدی را تجربه می‌کنند، اقیانوس عملاً همچون یک عدسی آکوستیک غول‌پیکر عمل می‌کند.[1]

اقیانوس‌شناسان برای ترسیم این نوسانات به چندجمله‌ای‌های ریاضی پیچیده متکی هستند. «معادله ترمودینامیکی آب دریا ۲۰۱۰» (TEOS-10) به عنوان استاندارد مدرن بین‌المللی پذیرفته شده که بر پایه معادله بنیادین سرعت صوت دِل گروسو در سال ۱۹۷۴ بنا شده است.[5]

این مدل‌ها به متخصصان آکوستیک نیروی دریایی اجازه می‌دهند داده‌های محلی دما و فشار را وارد سامانه‌ها کنند تا رفتار دقیق پالس سونار در بخشی مشخص از اقیانوس پیش‌بینی شود. در دوران جنگ جهانی دوم، فیزیک‌دانی به نام چایم پکریز با در نظر گرفتن اقیانوس به مثابه محیطی محصور، تئوری موج‌برها را در آکوستیک آب‌های کم‌عمق به کار گرفت.[5]

مدل‌سازی‌های صوتی مدرن از زمان کارهای پکریز به شکلی چشمگیر تکامل یافته و با استفاده از حل‌کننده‌های سه‌بعدی معادله سهموی، نحوه انتشار صوت را شبیه‌سازی می‌کنند. با این حال، چالش بنیادین ناشی از ترموکلاین برای نیروهای دریایی که در پی کشف اهداف زیرسطحی هستند، همچنان دست‌نخورده باقی مانده است.[3][5]

لایه آمیخته هم‌دما

در بسیاری از مناطق اقیانوسی، لایه سطحی ۵۰ تا ۱۰۰ متری آب یک «لایه آمیخته هم‌دما» تشکیل می‌دهد؛ جایی که تلاطم امواج و تابش نور خورشید دما را نسبتاً ثابت نگه می‌دارد. درون این لایه، فشار متغیر اصلی است که باعث می‌شود سرعت صوت با افزایش عمق اندکی افزایش یابد.[4]

این افزایش اندک، پرتوهای صوتی را دوباره به سمت بالا و سطح آب هدایت می‌کند. این انکسار صعودی بخشی از انرژی صوتی را نزدیک سطح به دام می‌اندازد و پدیده‌ای را خلق می‌کند که آکوستیک‌دانان نیروی دریایی آن را «مجرای سطحی» می‌نامند.

سونارهای نصب‌شده روی بدنه شناور می‌توانند اهداف مستقر در این مجرا را در فواصل طولانی به خوبی کشف کنند، زیرا امواج صوتی پیاپی به سطح آب برخورد کرده و بازتاب می‌یابند. با این وجود، آن بخش از انرژی صوتی که از کف این لایه آمیخته می‌گریزد، با محیطی کاملاً دگرگون روبرو می‌شود.[4]

ورود به ترموکلاین

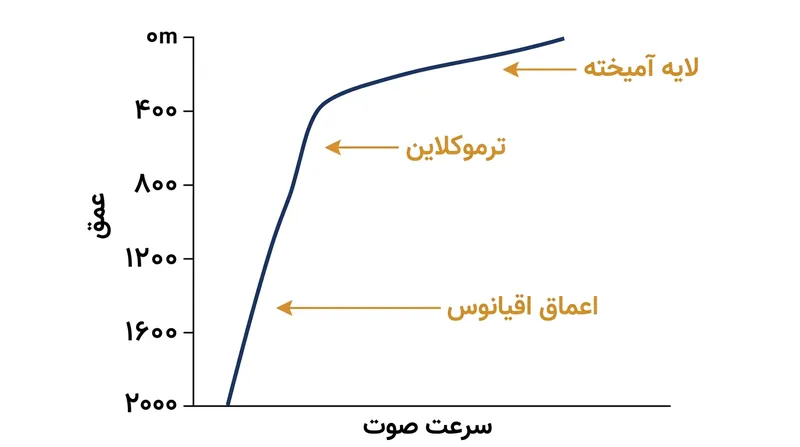

درست زیر لایه آمیخته، ترموکلاین آغاز می‌شود؛ منطقه‌ای که دمای آب در آن به شکلی تند و ناگهانی افت می‌کند. از آنجا که در اعماق کم اثر دما بر معادله سرعت صوت غالب است، این افت دمای ناگهانی موجب کاهش چشمگیر سرعت صوت می‌شود.[1]

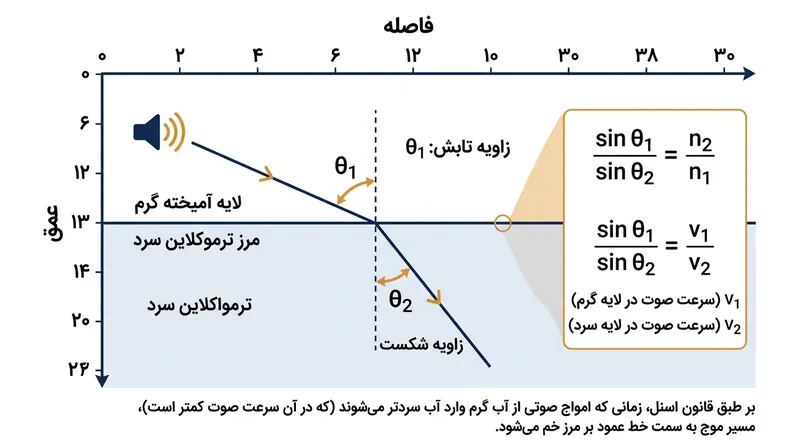

بر پایه قانون شکست اسنل، امواج صوتی همواره به سمت ناحیه‌ای خم می‌شوند که سرعت در آن کمتر است. با عبور پالس سونار از لایه گرم آمیخته به درون ترموکلاین سرد، پرتوهای صوتی به شکلی شدید به سمت پایین شکسته می‌شوند.[4]

امواج صوتی به‌جای آنکه مسیری افقی را بپیمایند و به زیردریایی برخورد کنند، به اعماق تاریک اقیانوس شیرجه می‌زنند. این انحراف رو به پایین، سازوکار فیزیکی پایه‌ای است که تاکتیک‌های نبرد ضدزیردریایی را در سراسر جهان دیکته می‌کند.[2][4]

هندسه حباب‌های سکوت آکوستیک

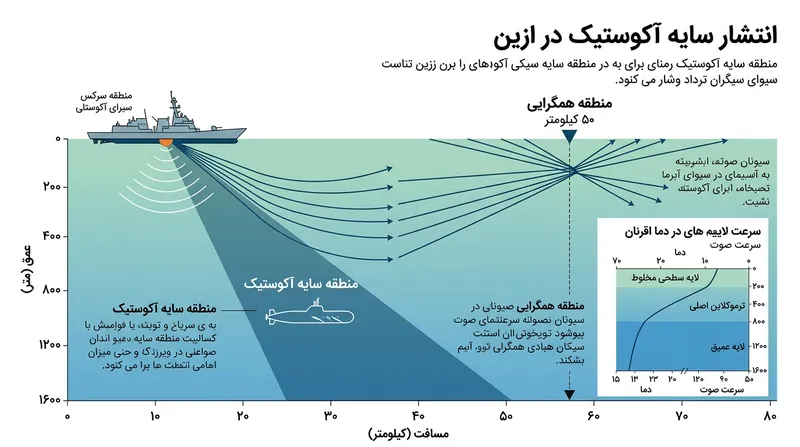

پیامد مستقیم این شکست نزولی، شکل‌گیری «منطقه سایه آکوستیک» است؛ حجم عظیمی از ستون آب که پرتوهای مستقیم سونار امکان رسیدن به آن را ندارند. بسته به شدت شیب حرارتی، این منطقه می‌تواند از فاصله ۴ تا ۱۲ کیلومتری شناور فرستنده آغاز شود.[3][4]

درون این خلأ، اقیانوس از منظر آکوستیک کاملاً تاریک و خاموش است. برای یک فرمانده زیردریایی، ترموکلاین نقشی شبیه به یک سپر تاکتیکی فوق‌العاده ایفا می‌کند. زیردریایی با رفتن به زیر لایه آمیخته و استقرار در منطقه سایه، تضمین می‌کند که پالس‌های سونار ناو دشمن بدون هیچ اثری از بالای سر آن رد شوند.[1][4]

حتی قدرتمندترین سونارهای سطحی نیز نمی‌توانند این مانع فیزیکی را با بهره‌گیری از انرژی صوتی مستقیم بشکنند. مدل‌های ریاضی حاکم بر آکوستیک اقیانوس، تصویر روشنی از شدت این پدیده به دست می‌دهند.[3][5]

اگر یک شناور سطحی، پالس سوناری با زاویه کم‌شیب ۵ درجه رو به پایین به درون ترموکلاین تابستانه شمال اقیانوس اطلس بفرستد، سرعت صوت از حدود ۱۵۱۲ متر بر ثانیه به زیر ۱۴۹۰ متر بر ثانیه سقوط می‌کند. این گرادیان شدید، مسیر پرتو صوتی را به یک شیرجه تند تبدیل می‌نماید.[4]

در فاصله تنها ۱۰ کیلومتری، شدت آکوستیک درون منطقه سایه در قیاس با مناطق روشن، ممکن است بیش از ۱۰۰ دسی‌بل افت کند. این از دست رفتن فاجعه‌بار نسبت سیگنال به نویز به این معناست که یک زیردریایی حتی اگر ۹۰ دسی‌بل انرژی صوتی منتشر یا بازتاب کند، کاملاً غیرقابل کشف باقی می‌ماند.[2][5]

بسامدها و تضعیف سیگنال

انتخاب بسامد سونار نیز بر پیچیدگی عملیات کشف می‌افزاید. بیشتر سونارهای فعال مستقر روی بدنه از پالس‌هایی با بسامد متوسط (معمولاً میان ۱۰۰۰ تا ۱۰۰۰۰ هرتز) برای دریافت پژواک بازتابیده از شناور دشمن استفاده می‌کنند.[2]

اگرچه بسامدهای متوسط داده‌های هدف‌گیری با تفکیک‌پذیری بالا فراهم می‌کنند، اما درون آب دریا به سرعت تضعیف می‌شوند که این مسئله برد عملیاتی تئوریک آن‌ها را محدود می‌سازد. در نقطه مقابل، سامانه‌های سونار غیرفعال که صرفاً به صداهای موتور و ادوات زیردریایی گوش فرا می‌دهند، در بسامدهای پایین یعنی میان ۵ تا ۵۰۰ هرتز کار می‌کنند.[2]

این امواج کم‌بسامد می‌توانند صدها کیلومتر را بدون افت انرژی چشمگیر طی کنند. با این حال، زیردریایی‌های مدرن به نحوی طراحی شده‌اند که فوق‌العاده بی‌صدا باشند؛ بدین معنا که شناسایی غیرفعال تنها زمانی میسر می‌شود که هدف با سرعت بالا حرکت کند یا دچار نقصی مکانیکی شده باشد.[2][5]

دور زدن مرز حرارتی

برای تعقیب زیردریایی‌هایی که زیر ترموکلاین پنهان شده‌اند، یگان‌های دریایی نمی‌توانند صرفاً به سامانه‌های متکی بر بدنه ناو اعتماد کنند. راهکار کلیدی در این زمینه، استفاده از «سونار با عمق متغیر» (VDS) است؛ آرایه‌ای یدک‌کشیده که با کابل از لایه آمیخته عبور داده شده و مستقیماً به درون ترموکلاین فرستاده می‌شود.[5]

با ارسال امواج از زیر مرز حرارتی، سامانه عمق متغیر پدیده شکست رو به پایین را کاملاً دور می‌زند. در روشی دیگر، هواپیماها و بالگردهای ضدزیردریایی، سونوبوی‌ها (شناورهای صوتی یک‌بارمصرف) را مستقیماً درون منطقه احتمالی سایه رها می‌کنند.[5]

این حسگرها هیدروفون‌های خود را در زیر لایه ترموکلاین مستقر می‌سازند و بدون نیاز به نفوذ دادن امواج از بالا به درون لایه، به شنود غیرفعال یا ارسال فعال پالس می‌پردازند. این رهیافت چندحوزه‌ای که شناورهای سطحی را با دارایی‌های هوادریا پیوند می‌دهد، برای جنگ‌های دریایی امروزی حیاتی است.[5]

ناوهای جنگی همچنین از بتی‌ترموگراف‌های مصرفی (XBT) بهره می‌گیرند تا دمای ستون آب را به عنوان تابعی از عمق به‌طور پیوسته بسنجند. با پرتاب این حسگر به دریا، کاربر سونار می‌تواند در لحظه، نمودار نمای سرعت صوت را تولید کند.

مناطق همگرایی و کانال سوفار

این داده‌ها سامانه مدیریت نبرد ناو را قادر می‌سازند تا هندسه دقیق منطقه سایه را محاسبه کرده و تاکتیک‌های شناور را بر همان اساس بازتنظیم کند. در آب‌های به اندازه کافی عمیق، امواجی که به سمت پایین منحرف شده‌اند، در نهایت با فشارهای سهمگین ژرفای اقیانوس مواجه می‌شوند.[4]

در عمق بیش از حدود ۱۰۰۰ متری، دما تثبیت شده و فشار فزاینده هیدرواستاتیک کنترل معادله سرعت صوت را در دست می‌گیرد. این امر سبب می‌شود که سرعت صوت بار دیگر افزایش یابد و پرتوهای صوتی سرانجام به سمت سطح بازگردند.[1]

این شکست صعودی، مناطقی موسوم به «کانال‌های همگرایی» خلق می‌کند؛ نوارهای باریکی از تمرکز شدید امواج صوتی که در فواصل ۵۰ تا ۶۵ کیلومتری از منبع ظاهر می‌شوند. سونار بدنه ممکن است بتواند یک زیردریایی را به واسطه همین منطقه همگرایی در ۵۰ کیلومتری کشف کند، در حالی که در شناسایی زیردریایی دیگری در فاصله ۱۵ کیلومتری کاملاً ناتوان است.[3][4]

در عمق دقیقی که سرعت صوت به کمترین حد مطلق خود می‌رسد، پدیده‌ای به نام کانال سوفار (SOFAR) شکل می‌گیرد. امواج صوتی به دام افتاده در این آبراهه صوتی ژرف، بدون برخورد با سطح یا بستر دریا به سمت بالا و پایین نوسان می‌کنند.[3][5]

در دوران جنگ سرد، نیروی دریایی ایالات متحده با بهره‌برداری از این کانال، سامانه نظارت صوتی موسوم به «سوسوس» (SOSUS) را ایجاد کرد. با کارگذاری آرایه‌هایی از هیدروفون‌ها مستقیماً در این مجرای عمیق، امکان ردیابی زیردریایی‌های اتمی در سرتاسر پهنه اقیانوس‌های آرام و اطلس برای ارتش فراهم شد.[5]

انتشار امواج از طریق بازتاب بستر

در آب‌های کم‌عمق‌تر که کانال‌های همگرایی شانس تشکیل ندارند، امواج صوتی به کف دریا اصابت می‌کنند. اگر بستر دریا سخت و بازتابنده باشد، انرژی صوتی دوباره به سمت سطح جهش می‌یابد که این پدیده تحت عنوان «انتشار بازتابی از بستر» شناخته می‌شود.[4][5]

گرچه این سازوکار می‌تواند بخش‌هایی از منطقه سایه را روشن سازد، اما سیگنال صوتی بر اثر برخورد با کف دریا دچار پراکندگی و تضعیف شدید می‌گردد. اثربخشی بازتاب بستر کاملاً به ساختار زمین‌شناختی کف اقیانوس وابسته است.[5]

یک بستر سنگی و مسطح صوت را با راندمان بالا بازمی‌تاباند و به ناو سطحی امکان می‌دهد زیردریایی پنهان‌شده در زیر ترموکلاین را بیابد. در مقابل، بستر شنی نرم یا گلی، انرژی امواج را جذب کرده و تاکتیک بازتاب از بستر را کاملاً بی‌اثر می‌سازد.[5]

متغیر دگرگونی‌های اقلیمی

پویایی لایه ترموکلاین وضعیتی ایستا ندارد و به شدت تحت تأثیر فصول سال و دگرگونی‌های اقلیمی کره زمین قرار دارد. تحلیلی در سال ۲۰۲۴ در نشریه Texas National Security Review نشان داد که گرمایش دمای آب‌های سطحی، عمق لایه آمیخته را بیشتر کرده و شیب حرارتی ترموکلاین را تندتر می‌کند.[2]

این تضاد دمایی شدیدتر، پدیده انکسار رو به پایین امواج را تشدید می‌نماید. مدل‌های اقیانوس‌شناسی حاکی از آنند که حتی تغییراتی جزئی در ساختار حرارتی آب دریا می‌تواند احتمال کشف اهداف را دگرگون کند.[2]

تندتر شدن اندک گرادیان سرعت صوت می‌تواند برد مؤثر سونارهای متصل به بدنه را در برخی عرض‌های جغرافیایی تا ۵۰ درصد بکاهد؛ مسئله‌ای که نیروهای دریایی را ناگزیر می‌سازد مدل‌های آکوستیک خود را مدام بازبینی کنند.[2]

اتکای مداوم به داده‌های برخط بتی‌ترموگراف نمایانگر این واقعیت است که اقیانوس هرگز یک میدان نبرد خنثی نیست. ستون آب در حقیقت کنشگری فعال در جنگ آکوستیک به شمار می‌رود که حدود دسترسی و کور بودن حسگرها را به‌طور قطعی مشخص می‌سازد.[5]
