استاندارد ۵۰ اهمی کابل کواکسیال؛ مصالحه‌ای ناگزیر میان بیشینه توان در ۳۰ اهم و کمینه اتلاف در ۷۷ اهم

در دهه ۱۹۳۰ میلادی، مهندسان امواج رادیویی در آزمایشگاه‌های بل با انتخابی بنیادین روبه‌رو شدند: کابل‌های کواکسیال نوین خود را برای انتقال بیشترین توان ممکن از فرستنده طراحی کنند، یا آنها را برای حفظ ضعیف‌ترین سیگنال‌ها در فواصل طولانی بهینه‌سازی نمایند؟ دستیابی به هر دو هدف به‌طور همزمان ممکن نبود.[1]

هندسه فیزیکی یک خط انتقال کواکسیال، جبری ریاضی و گریزناپذیر را بر سیستم تحمیل می‌کند. ظرفیت انتقال توان در امپدانس مشخصه ۳۰ اهم به اوج خود می‌رسد، در حالی که اتلاف و تضعیف سیگنال تنها در ۷۷ اهم به حداقل ممکن کاهش می‌یابد. صنعت مخابرات برای تعیین استانداردی که مسیر یک قرن آینده فناوری‌های رادیویی را تعیین می‌کرد، راه میانه‌ای را برگزید.[3]

استاندارد برآمده از این تصمیم، یعنی ۵۰ اهم، نه یک ثابت فیزیکی بنیادین است و نه بهترین راهکار برای یک کاربرد خاص. این عدد مصالحه‌ای توافق‌شده و آگاهانه است که با چشم‌پوشی از حداکثر توان عبوری و پذیرش مقداری افت در کیفیت سیگنال، کابلی پدید آورد که برای هر دو وظیفه عملکردی قابل قبول ارائه می‌دهد.[3][5]

هندسه حاکم بر امپدانس

برای لمس ریشه این دوگانگی، پیش از هر چیز باید دریافت که امپدانس مشخصه دقیقاً چه مفهومی را اندازه می‌گیرد. این پارامتر مقاومت مستقیم (DC) سیم مسی نیست که مقداری نزدیک به صفر دارد؛ بلکه نسبت ولتاژ به جریان را برای یک موج متناوب رادیویی حین حرکت در خط انتقالی با طول بی‌نهایت نشان می‌دهد.[2]

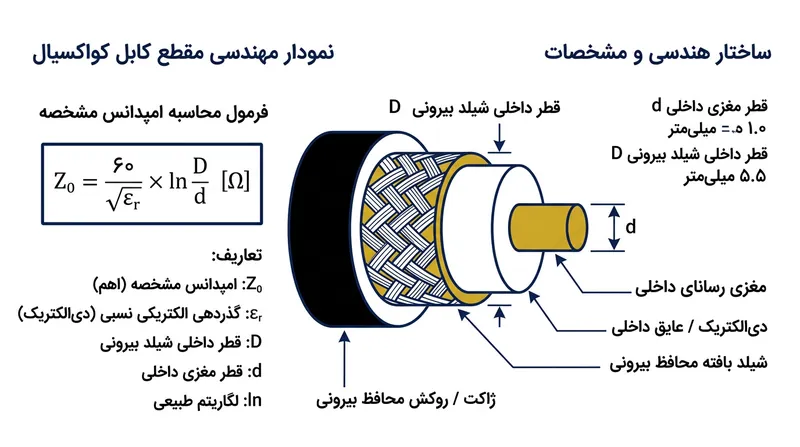

این امپدانس که با واحد اهم سنجیده می‌شود، کاملاً وابسته به ابعاد فیزیکی کابل و جنس ماده عایق (دی‌الکتریک) میان رساناها است. به طور مشخص، این مقدار بر اساس نسبت قطر داخلی رسانای محافظ خارجی به قطر خارجی مغزی داخلی محاسبه می‌شود.[1][2]

بر اساس مرجع مهندسی ویکی‌پدیا، «امپدانس مشخصه یا امپدانس موجی یک خط انتقال یکنواخت، نسبت دامنه ولتاژ به جریانِ موجی است که در یک جهت حرکت می‌کند.» اگر کابل خمیدگی تند پیدا کند یا فشرده شود، این نسبت قطر دگرگون شده، امپدانس به هم می‌خورد و سیگنال به سوی منبع بازتاب می‌یابد.[2]

هنگامی که مهندسان برای نخستین بار این کابل‌ها را با عایق هوا مدل‌سازی کردند، متوجه شدند نسبت‌های هندسی بهینه برای ویژگی‌های گوناگون الکتریکی بر یکدیگر منطبق نمی‌شوند. هندسه‌ای که کابل را در برابر ولتاژهای مهیب فرستنده سرپا نگه می‌داشت، با هندسه‌ای که عبور سالم یک سیگنال بسیار ضعیف را تضمین می‌کرد، کاملاً تفاوت داشت.[3]

مرز ۳۰ اهم و بیشینه توان

وقتی فرستنده‌ای توان رادیویی در ابعاد کیلووات را به درون کابل هدایت می‌کند، شکست ولتاژی بزرگ‌ترین خطر بالقوه است. اگر شدت میدان الکتریکی بین مغزی داخلی و شیلد خارجی از حد مجاز بگذرد، انرژی به صورت قوس الکتریکی در فاصله هوایی تخلیه شده و کابل و احتمالاً خود فرستنده را به آتش می‌کشد.[3]

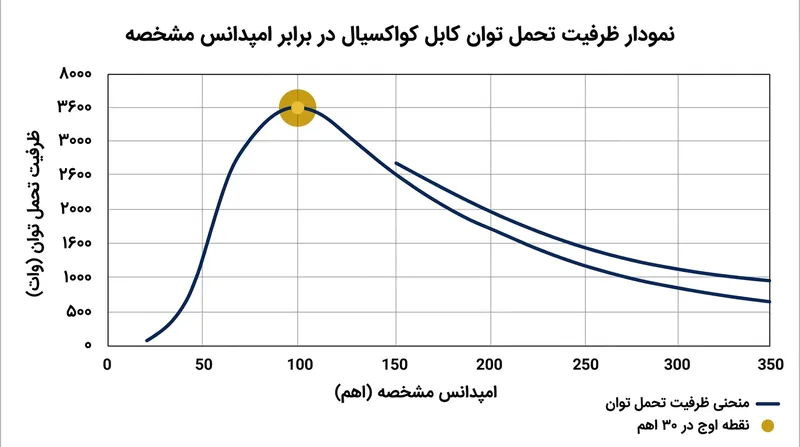

برای پیشگیری از ایجاد جرقه، مهندسان باید بیشترین فاصله ممکن را میان رساناها حفظ کرده و در عین حال توزیع میدان الکتریکی را یکنواخت نگه دارند. معادلات الکترومغناطیسی حکم می‌کنند که در یک کابل کواکسیال با عایق هوا، بیشترین ظرفیت انتقال توان دقیقاً در امپدانس مشخصه ۳۰ اهم رخ می‌دهد.[3][5]

رسیدن به امپدانس ۳۰ اهم مستلزم به کار بردن هادی داخلی ضخیم در مقایسه با شیلد خارجی است. چنین هسته قطوری سطح تماس گسترده‌ای برای دفع گرما و عبور جریان‌های سنگین فراهم می‌کند و آن را به گزینه‌ای بی‌رقیب برای انتشار توان خام در فرستنده‌های رادیویی تبدیل می‌سازد.[3]

با این حال، کابل ۳۰ اهمی برای کاربردهای عمومی نقصی ساختاری دارد. گرچه توان‌های بالا را به راحتی تحمل می‌کند، اما در نگهداری انرژی سیگنال فوق‌العاده ناکارآمد است. میزان تضعیف در ۳۰ اهم چنان شدید است که یک سیگنال دریافتی بسیار ضعیف پیش از رسیدن به تقویت‌کننده، به تمامی در طول مسیر کابل تلف می‌شود.[3][5]

مرز ۷۷ اهم و افت حداقلی سیگنال

اگر هدف اصلی، انتقال سیگنالی ظریف و دست‌نخورده از آنتن به گیرنده با کمترین افت ممکن باشد، آرایش هندسی کابل باید دگرگون شود. تضعیف سیگنال در کابل کواکسیال بیش از هر چیز ناشی از «اثر پوستی» است؛ پدیده‌ای که در آن جریان‌های متناوب فرکانس بالا در سطح خارجی رسانا متمرکز می‌شوند.[1][3]

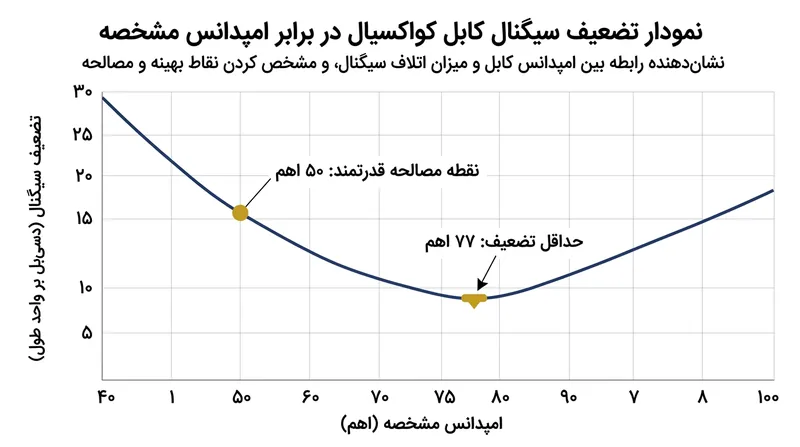

برای کاستن از این افت مقاومتی، نسبت قطر شیلد خارجی به مغزی داخلی باید افزایش یابد. در یک کابل کواکسیال با عایق هوا، کمترین میزان افت سیگنال در امپدانس مشخصه ۷۷ اهم به دست می‌آید.[3][5]

در امپدانس ۷۷ اهم، رسانای داخلی به مراتب نازک‌تر می‌شود. این فرم هندسی به موج الکترومغناطیسی امکان می‌دهد تا با کمترین اصطکاک و تداخل ناشی از فلز پیش برود. همان‌طور که در مرجع مهندسی Microwaves101 ذکر شده، «پاسخ کوتاه این است که ۵۰ اهم در کواکسیال با عایق هوا مصالحه‌ای کم‌نظیر میان انتقال توان و تلفات اندک است»، جمله‌ای که عمق کشمکش میان این دو کران را آشکار می‌سازد.[3]

دستیابی به حالت ایده‌آل در ۷۷ اهم دلیل اصلی آن است که صنعت تلویزیون در نهایت روی کابل‌های ۷۵ اهمی نظیر RG-6 متمرکز شد. آنتن‌های پشت‌بامی یا خطوط تلویزیون کابلی فرستنده توان بالا نیستند، بلکه وظیفه آنها صرفاً دریافت سیگنال‌های ضعیف در حد میکروولت است؛ جایی که کاهش تضعیف تنها متغیر تعیین‌کننده به شمار می‌رود.[5]

استخراج مصالحه ۵۰ اهمی

اما مهندسان مخابرات در دهه ۱۹۳۰ کابلی می‌خواستند که هم بتواند فرستنده‌های پرقدرت رادیویی را به آنتن وصل کند و هم برای سامانه‌های ارتباطی دوطرفه با راندمان بالا کارایی داشته باشد. آنها به مقداری میان ۳۰ تا ۷۷ اهم نیاز داشتند.[3][5]

میانگین حسابی ۳۰ و ۷۷ برابر با ۵۳٫۵ اهم و میانگین هندسی آنها ۴۸٫۰۶ اهم است. صنعت در نهایت عدد سرراست ۵۰ اهم را تصویب کرد؛ عددی که درست میان این دو میانگین ریاضی جای گرفته و عملکردی پذیرفتنی، هرچند ناکامل، برای ارسال و دریافت رقم می‌زند.[3]

با این همه، ارزیابی لگاریتمی این قیود، گرایشی ظریف را در این استاندارد برملا می‌کند. هرچند ۵۰ اهم از دید محاسبات خطی به ۳۰ اهمِ بیشینه توان نزدیک‌تر است تا ۷۷ اهمِ افت حداقلی، اما تحلیل نسبت لگاریتمی خلاف آن را ثابت می‌کند: استاندارد ۵۰ اهم ذاتاً جانب حفظ سیگنال را بر توان خام ترجیح می‌دهد.[6]

پذیرش فراگیر ۵۰ اهم با ابداع عایق‌های دی‌الکتریک جامد تثبیت شد. زمانی که پلی‌اتیلن با ضریب دی‌الکتریک ۲٫۲۵ جای هوای داخل کابل‌ها را گرفت، رفتار الکتریکی این مدارها به کلی تغییر کرد.[3]

با به کارگیری عایق پلی‌اتیلن، نقطه امپدانسی کمترین اتلاف سیگنال از ۷۷ اهم تا حدود ۵۱٫۲ اهم تنزل یافت. بر حسب تصادفی فوق‌العاده در تاریخ مهندسی، مصالحه ۵۰ اهمی که در اصل برای کابل‌های با عایق هوا اتخاذ شده بود، برای نسل کابل‌های توپر نوین به نقطه‌ای تقریباً بی‌نقص با کمترین میزان اتلاف تبدیل گشت.[3][5]

استدلال متقابل طرفداران ۷۵ اهم

با وجود تثبیت کامل ۵۰ اهم، این استاندارد منتقدانی جدی دارد. مهندسانی که با سیگنال‌های آنالوگ ویدیویی ضعیف یا خطوط آنتن گیرنده سر و کار دارند، همواره یادآور می‌شوند که تحمیل کابل ۵۰ اهمی بر مدارات سیگنال ضعیف به معنای تحمیل افتی محسوس به سیستم است.[5]

استفاده از کابل ۵۰ اهمی به جای کابل ۷۵ اهمی برای یک سیگنال ضعیف، افتی در حدود ۲ تا ۳ دسی‌بل به همراه می‌آورد. در مناطقی با پوشش آنتن‌دهی ضعیف و مرزی، همین افت می‌تواند مرز میان تصویری شفاف با پارازیت و برفک کامل باشد.[5]

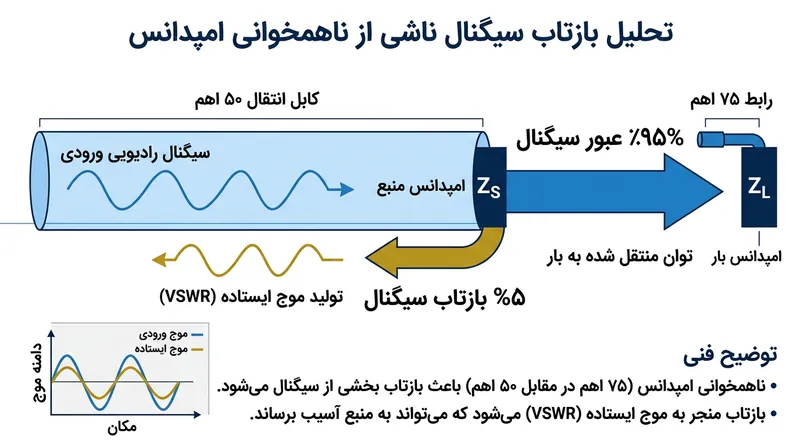

با این حال، مخلوط کردن این دو استاندارد فاجعه‌بارتر از استفاده از کابل نامناسب است. اتصال یک دوربین ویدیویی ۷۵ اهمی به کابلی ۵۰ اهمی به عدم تطابق امپدانس می‌انجامد. درست در محل اتصال فیش ۷۵ اهم به سیم ۵۰ اهم، بخشی از انرژی موج پس زده شده و به عقب بازمی‌تابد.[2][4]

این بازتاب که با پدیده موج ایستاده شناخته می‌شود، تقریباً ۵ درصد از توان سیگنال را در هر نقطه اتصالِ نامنطبق از بین می‌برد. برای مهار چنین پدیده‌ای، کل چرخه ارتباطی باید از ابتدا تا انتها روی یک امپدانس مشخص یکپارچه بماند؛ واقعیتی که مهندسان را وادار می‌سازد نوع مصالحه خود را از همان آغاز برگزینند.[2]

میراث ماندگار یک استاندارد

امروزه استاندارد ۵۰ اهم چنان در تار و پود صنعت ریشه دوانده که تغییر آن عملاً ناممکن است. زمانی که نخستین سازندگان تجهیزات سنجش فرکانس رادیویی به میدان آمدند، تحلیل‌گرهای شبکه و ژنراتورهای سیگنال خود را منحصراً بر پایه ۵۰ اهم کالیبره کردند.[3][5]

امروزه تمام مودم‌های وای‌فای، دکل‌های مخابرات سلولی و بی‌سیم‌های دوطرفه در درگاه آنتن خود منتظر مواجهه با بار ۵۰ اهمی هستند. طراحی فرستنده‌ای بر مبنای ۶۰ اهم — که از نظر تئوری استقامت ولتاژی را به حداکثر می‌رساند — نیازمند ساخت مدارهای تطبیق سفارشی است تا صرفاً بتوان آن را به ابزارهای استاندارد آزمایشگاهی متصل نمود.[5]

ماندگاری ۵۰ اهم به خاطر «کفایت قابل پیش‌بینی» آن است. این کابل جلوی قوس‌های الکتریکی فاجعه‌بار فرستنده‌های ۷۷ اهمی را می‌گیرد و در عین حال به ورطه تضعیف سیگنال شدیدی که کابل‌های گیرنده ۳۰ اهمی را بی‌استفاده می‌سازد، نمی‌افتد.[3]

این استاندارد، تندیسی ماندگار از الزامات دنیای مهندسی عملی است. جهان فیزیک به ندرت پاسخی تک‌بُعدی و تمام‌عیار برای مسئله‌ای پیچیده پیش روی ما می‌گذارد؛ این مهندسان هستند که باید منطقی‌ترین نقطه ریاضی را برای نصف کردن اختلافات بیابند.[6]
