چرا پیچ‌های پیش‌بارگذاری‌شده با رهاسازی فشردگی فلنج‌ها در برابر کشش دینامیک دوام می‌آورند؟

یک پیم فولادی ساده که صرفاً از میان دو صفحه رد شده باشد، تمام کشش خارجی وارده را مستقیماً به بدنه خود منتقل می‌کند. اگر دستگاهی در هر دقیقه صد بار این صفحات را بکشد، پیم در هر دقیقه صد جهش تنشی مشخص را متحمل می‌شود و در نهایت زیر بار خستگی فلز از وسط می‌شکند.

پیچ پیش‌بارگذاری‌شده شاید در ظاهر کاملاً مشابه به نظر برسد، اما رفتاری بنیادین و متمایز دارد. این پیچ با فشردن صفحات به یکدیگر تحت فشاری بسیار بالا پیش از ورود هرگونه بار خارجی، فلز پیرامون خود را وادار می‌کند در نقش یک ضربه‌گیر واقعی ظاهر شود.

این سازوکار خلاف شهود، سنگ بنای مهندسی مکانیک مدرن است. مهندسان به جای اینکه با ساخت بست‌های ضخیم‌تر به جنگ بارهای دینامیک بروند، با اعمال گشتاور بالا بدنه پیچ را می‌کشند و اتصال را متراکم می‌کنند؛ بنابراین تنش درون اتصال‌دهنده حتی در شدیدترین تکانه‌ها به‌شکلی پایدار باقی می‌ماند.

فیزیک حاکم بر این پایداری به تفاوت سختی میان پیچ و قطعات محکم‌شده برمی‌گردد. فهم عمیق این نسبت سختی نشان می‌دهد چرا سازه‌های حساسی چون پل‌ها، موتورهای جت و تجهیزات سنگین زیر ارتعاشات مداوم از هم نمی‌پاشند.[3]

مکانیک ایجاد نیروی گیره‌بندی

سفت کردن مهره روی پیچ صرفاً چسباندن دو قطعه فلزی در کنار هم نیست. نیروی چرخشی آچار، رزوه‌ها را به پیش می‌راند و بدنه فولادی پیچ را درست مانند یک کش لاستیکی ضخیم و سخت تحت کشش فیزیکی قرار می‌دهد.[2]

پیچ در حین کشیده شدن، فلنج‌ها یا همان قطعات متصل‌شونده را با نیرویی شدید به سمت یکدیگر می‌کشد. این نیروی فشردگی که «پیش‌بار» نام دارد، فلنج‌ها را فشرده می‌کند؛ در این حالت پیچ در وضعیت کشش استاتیک شدید و اتصال در وضعیت فشردگی استاتیک بالا قرار می‌گیرد.

ریچارد تی. بارت در راهنمای طراحی اتصالات ناسا در سال ۱۹۹۰ می‌نویسد: «هدف اصلی اتصال‌دهنده فشردن قطعات به یکدیگر است، نه عمل کردن در نقش یک پیم برشی.» این کتابچه تأکید می‌کند یکپارچگی اتصال کاملاً وابسته به حفظ این نیروی فشردگی است.[2]

فلنج‌های فشرده‌شده انرژی پتانسیل کشسانی را درون خود ذخیره می‌کنند. آن‌ها مدام بر گل پیچ و مهره فشار می‌آورند تا به ضخامت اولیه خود بازگردند؛ همین نیروی متقابل، رزوه‌ها را در جای خود قفل کرده و سازه‌ای یکپارچه می‌سازد که بسیار مقاوم‌تر از تک‌تک اجزای آن است.[2]

مزیت راهبردی نسبت سختی

راز ایستادگی اتصال پیچ‌ومهره‌ای در متغیری به نام «نسبت سختی» نهفته است. سختی معیاری است که نشان می‌دهد برای تغییر شکل یک ماده به مقداری معین، چه میزان نیرو لازم است. در یک اتصال استاندارد، پیچ و فلنج‌ها سختی یکسانی ندارند.[4]

پیچ یک استوانه فولادی باریک است، اما فلنج‌ها مخروطی پهن از ماده تحت‌فشار را تشکیل می‌دهند که از زیر گل پیچ به سمت خارج گسترده می‌شود. حجم فلزی که در ناحیه تراکم درگیر است به مراتب بیشتر بوده و در نتیجه فلنج‌ها سختی به مراتب بالاتری نسبت به پیچ دارند.[4]

در کاربردهای معمول صنعتی، قطعات تحت‌فشار معمولاً سه تا پنج برابر سخت‌تر از خود اتصال‌دهنده هستند. همین عدم تقارن ساختاری تعیین می‌کند که سیستم هنگام تلاش نیروهای بیرونی برای جدا کردن صفحات چه رفتاری نشان دهد.[4]

طبق داده‌های مهندسی موسسه بولت ساینس (Bolt Science)، یک پیچ استاندارد گرید ۸ معمولاً سختی حدود ۱٫۵ مگانیوتن بر متر دارد، در حالی که سختی فلنج فولادی اطراف آن به ۶٫۰ مگانیوتن بر متر می‌رسد. این نسبت ۴ به ۱ مسیر انتقال بار را به کل دگرگون می‌کند.

سازوکار مهار بار دینامیک

هنگامی که نیروی کششی خارجی به اتصال وارد می‌شود، منطق اولیه حکم می‌کند که پیچ باید بیشتر کش بیاید تا نیرو را مهار کند. اما از آنجا که فلنج‌ها مانند فنری متراکم فشرده شده‌اند، بار خارجی در واقع صرف باز کردن این فشردگی اولیه می‌شود.[3]

با اعمال نیروی کششی به صفحات، فلنج‌های تحت‌فشار اندکی رها می‌شوند. از آنجا که سختی آن‌ها چهار برابر پیچ است، ۸۰ درصد نیروی وارده را صرفاً با حرکت به سمت بازگشت به حالت آزاد خود جذب و خنثی می‌کنند.[1]

پیچ که فنر ضعیف‌تر این سامانه است، تنها ۲۰ درصد باقی‌مانده نیرو را تحمل می‌کند. اگر قطعه‌ای درون موتور کششی معادل ۱۰۰۰ پوند به محل اتصال وارد کند، افزایش تنش تجربه شده در پیچ تنها ۲۰۰ پوند خواهد بود.[1]

این توزیع بار، اتصال‌دهنده را از نوسانات مخرب تنش که عامل اصلی پدیده خستگی هستند نجات می‌دهد. پیش‌بار استاتیک کماکان در سطحی بالا می‌ماند، اما دامنه نوسان دینامیک – یعنی چرخه باز و بسته شدنی که فلز را متلاشی می‌کند – به کسری ناچیز تقلیل می‌یابد.[3]

تهدید پنهان شکست ناشی از خستگی

شکست خستگی زمانی رخ می‌دهد که قطعه تحت چرخه‌های مکرر و نوسانی تنش باشد. حتی اگر اوج تنش بسیار کمتر از استحکام کششی نهایی ماده باشد، همین تکرار دائمی موجب شکل‌گیری ریزترک‌هایی می‌شود که به‌مرور در ساختار فولاد ریشه می‌دوانند.[3]

یک پیچ معمولی گرید ۸ از استحکام کششی ۱۲۰۰۰۰ پوند بر اینچ مربع برخوردار است و به راحتی بار استاتیک سنگین را تحمل می‌کند. اما اگر همین بار بین صفر تا ۵۰۰۰۰ پوند به طور مداوم بالا و پایین شود، پیچ مدت‌ها قبل از رسیدن به حد تئوریک خود خواهد شکست.[3]

فلنج‌ها با جذب بخش عمده این بار نوسانی از طریق واپیچش و رهاسازی فشردگی، دامنه تنش وارده به پیچ را به شدت محدود نگه می‌دارند. پیچ در تنشی بالا اما یکنواخت باقی می‌ماند؛ شرایطی که فولاد در طول میلیون‌ها چرخه به خوبی در برابر آن دوام می‌آورد.[3][4]

نشریه تکنیکال بولتن فستنر اینجینیرینگ در سال ۲۰۲۳ تصریح می‌کند: «شکست خستگی در اتصالات پیچ‌ومهره‌ای تقریباً همواره نشانه پیش‌بار ناکافی است.» اگر پیش‌بار کم باشد، فلنج‌ها قادر به مهار نیروی خارجی نخواهند بود و بار دینامیک تماماً روی دوش پیچ می‌افتد.[3]

آستانه بحرانی جدایش اتصال

البته اثر محافظتی قطعات متصل‌شده فقط تا زمانی پابرجا است که تحت فشردگی باقی بمانند. اگر نیروی کششی خارجی از نیروی فشردگی اولیه فراتر رود، اتصال به نقطه شکست حیاتی موسوم به «جدایش اتصال» می‌رسد.[2]

در لحظه وقوع جدایش، فشردگی صفحات به طور کامل باز شده و آن‌ها دیگر فشاری به یکدیگر وارد نمی‌کنند. در این لحظه نسبت سختی ناگهان به صفر سقوط می‌کند و از همان میلی‌ثانیه، ۱۰۰ درصد بارهای خارجی بعدی مستقیماً به گلوی پیچ سرازیر می‌شود.[4]

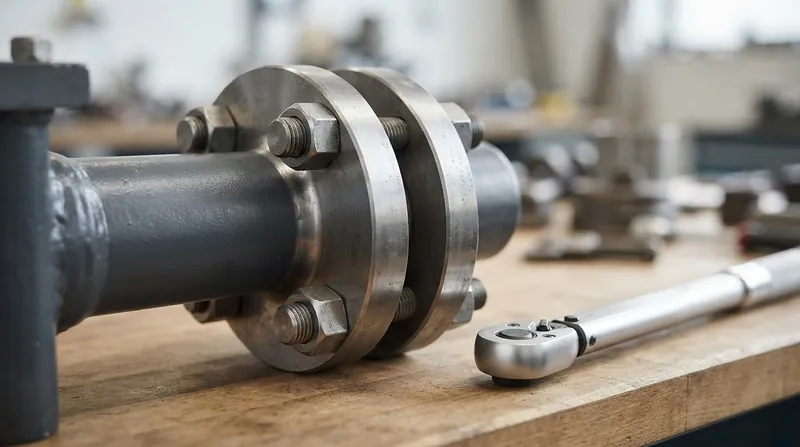

با جدا شدن سطوح، پیچ با هر تکانه بیرونی دچار جهش‌های تنشی مرگبار می‌شود، ریزترک‌ها به سرعت تکثیر می‌شوند و وقوع شکست فاجعه‌بار حتمی خواهد بود. به همین دلیل است که طراحان گشتاورهایی بسیار بالا و در ظاهر خطرناک برای سفت کردن پیچ‌ها تعیین می‌کنند.[3]

هدف از این مقادیر بالا این است که پیچ هنگام نصب تا حدود ۷۵ درصد تنش تسلیم خود کشیده شود. این کشش عظیم اولیه ضامن آن است که قطعات حتی در زیر تهاجمی‌ترین شرایط کاری ماشین‌آلات از یکدیگر فاصله نگیرند.[2][5]

الزامات مهندسی برای یک اتصال بی‌نقص

رسیدن به پیش‌بار صحیح مستلزم روش‌های نصب با دقت میلی‌متری است. اتکای محض به ترکمترهای ساده می‌تواند گمراه‌کننده باشد، زیرا اصطکاک رزوه‌ها می‌تواند تا ۹۰ درصد انرژی چرخشی را ببلعد و سهم ناچیزی برای کشش طولی پیچ باقی بگذارد.[2][3]

در صنایع حساسی مانند هوافضا و خودروسازی پیشرفته، اغلب از شیوه‌های سفت‌کاری تا نقطه تسلیم یا نشانگرهای مستقیم کشش بهره می‌گیرند. این ابزارها میزان کشیدگی واقعی خود بست را پایش می‌کنند تا فشردگی پیش‌بینی‌شده محقق شود.[5]

موسسه ساخت‌وساز فولادی آمریکا رویه‌های سفت‌کاری سفت‌وسختی را برای پیچ‌های سازه‌ای در پل‌ها و آسمان‌خراش‌ها الزامی کرده است. استاندارد ۲۰۲۰ این نهاد مقرر می‌دارد که پیچ‌های پراستحکام باید تا رسیدن فولاد به آستانه تسلیم کشیده شوند تا نیروی گیره‌بندی به اوج برسد.[5]

این سفت‌کاری حداکثری و هدفمند متضمن آن است که بارهای دینامیک عظیم ناشی از باد، ارتعاشات ترافیکی و انبساط حرارتی توسط باز شدن تراکم تیرهای فولادی حجیم جذب شوند، نه اینکه بست‌های فولادی کوچک زیر کشش مداوم گسیخته شوند.[4][5]

واقعیت‌های خلاف شهود در علم مکانیک

شاید پذیرش اینکه اضافه کردن ۱۰۰۰۰ پوند کشش استاتیک اولیه به پیچ آن را ایمن‌تر می‌کند نیازمند تغییر نگاه بنیادین باشد. شهود انسانی طنابی را که محکم کشیده شده به پاره شدن نزدیک‌تر می‌بیند، اما رفتار فلزات تحت تراکم منطق دیگری دارد.[1]

یک اتصال پیش‌بارگذاری‌شده سامانه‌ای دینامیک است که در آن، ماده اطراف بیشترین بار را به دوش می‌کشد. وظیفه اصلی پیچ در هنگام مونتاژ صرفاً به دام انداختن انرژی در بدنه فلنج‌ها است تا سپری در برابر تنش‌های محیطی ایجاد شود.

مهندسان با تبدیل قطعات متصل به یک فنر سفت و ضربه‌گیر، پتانسیل مخرب بارهای متناوب را خنثی می‌کنند. نیروهای خارجی در توده عظیم سازه مستهلک می‌شوند و پیچ بدون نوسان مخرب به کار خود ادامه می‌دهد.[3][4]

دوام یک اتصال پیچ‌ومهره‌ای در واقع به استحکام خام استوانه فولادی آن متکی نیست، بلکه تماماً به تراکم نهان و فشردگی تسخیرشده‌ای وابسته است که بی‌صدا جمع و باز می‌شود تا کل سیستم استوار باقی بماند.[1][2]
