کالبدشکافی شارژرهای GaN: چرا آداپتورهای جدید این‌قدر کوچک اما قدرتمند هستند؟

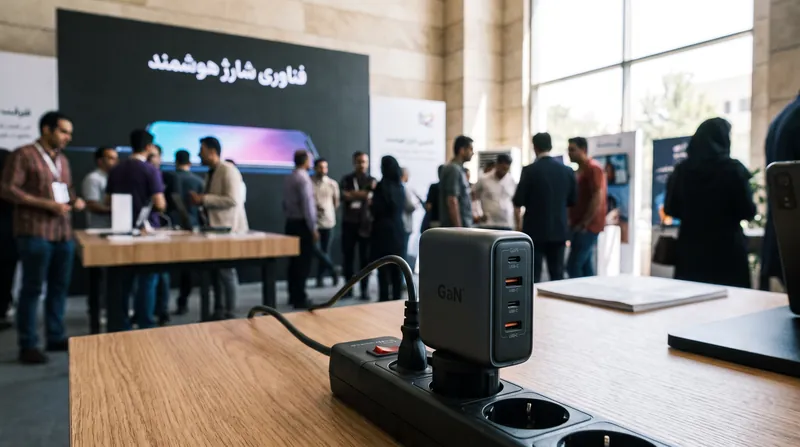

وقتی یک مهندس الکترونیک قدرت در آزمایشگاه، پروب اسیلوسکوپ را به یک ترانزیستور نیترید گالیم (GaN) متصل می‌کند، اولین چیزی که روی مانیتور جلب توجه می‌کند، توان خروجی نیست؛ بلکه سرعت خیره‌کننده خطوط موج است. در حالی که شارژرهای قدیمی سیلیکونی با فرکانس خسته ۶۰ هزار بار در ثانیه (۶۰ کیلوهرتز) قطع و وصل می‌شوند، موج جدید روی صفحه نمایش با سرعت ۳۰۰ تا ۴۰۰ هزار بار در ثانیه در حال نوسان است. این سرعت، همان راز پنهانی است که باعث شده آجرک‌های سنگین شارژر لپ‌تاپ، جای خود را به دوشاخه‌هایی به اندازه یک قوطی کبریت بدهند.[1]

بازاریابان فناوری دوست دارند GaN را به عنوان یک «ماده جادویی» معرفی کنند که باتری شما را بهتر یا سالم‌تر تغذیه می‌کند. اما واقعیت فیزیکی متفاوت است. خروجی یک شارژر GaN دقیقاً همان برق ۲۰ ولت مستقیمی (DC) است که شارژرهای قدیمی تولید می‌کردند. تفاوت در نحوه تبدیل برق متناوب ۱۲۰ یا ۲۲۰ ولت دیوار به این برق مستقیم است. این تبدیل در پنج مرحله انجام می‌شود، اما گلوگاه اصلی همیشه مرحله کاهش ولتاژ توسط ترانسفورماتور بوده است.[1][5]

ترانسفورماتور مسی درون شارژر را مانند سطلی تصور کنید که آب را جابه‌جا می‌کند. اگر بخواهید در یک دقیقه مقدار مشخصی انرژی جابه‌جا کنید و سرعت حرکت شما کند باشد، به یک سطل بسیار بزرگ نیاز دارید تا انرژی را در هر چرخه در خود نگه دارد. اما اگر بتوانید با سرعت چهار برابر بیشتر حرکت کنید، یک سطل کوچک که یک‌چهارم سطل قبلی حجم دارد، همان کار را انجام می‌دهد. افزایش فرکانس سوئیچینگ به طور مستقیم نیاز به ذخیره انرژی در هر چرخه را کاهش می‌دهد.[1][4]

سیلیکون (Si) برای دهه‌ها پادشاه بلامنازع نیمه‌هادی‌ها بود، اما یک محدودیت فیزیکی به نام «شکاف باند» (Bandgap) معادل ۱.۱ الکترون‌ولت دارد. وقتی طراحان سعی می‌کنند ترانزیستورهای سیلیکونی را سریع‌تر از ۱۰۰ کیلوهرتز خاموش و روشن کنند، این قطعات انرژی زیادی را به شکل حرارت هدر می‌دهند. این پدیده باعث می‌شود شارژرهای قدیمی به هیت‌سینک‌های آلومینیومی بزرگ نیاز داشته باشند تا ذوب نشوند، که خود به حجم آداپتور می‌افزاید.[2][4]

در مقابل، نیترید گالیم دارای شکاف باند عریض ۳.۴ الکترون‌ولت است. الکترون‌ها در این ماده با سرعت بسیار بیشتری (حدود ۲۰۰۰ سانتی‌متر مربع بر ولت-ثانیه در مقایسه با ۱۴۰۰ در سیلیکون) حرکت می‌کنند. این ساختار اتمی به GaN اجازه می‌دهد ولتاژهای بالاتر را تحمل کند و بدون فروپاشی حرارتی، در فرکانس‌های مگاهرتزی سوئیچ کند.[4][5]

یکی از مهم‌ترین تفاوت‌های ساختاری، حذف قطعه‌ای مزاحم است. مهندسان شرکت مدیکال آداپتور تک (Medical Adapter Tech) در گزارش فنی خود توضیح می‌دهند: «ترانزیستورهای GaN می‌توانند سریع‌تر از سیلیکون روشن شوند و نبود دیود بدنه منجر به تلفات بازیابی معکوس نزدیک به صفر می‌شود.» این یعنی در هر بار قطع و وصل شدن، انرژی کمتری به عنوان گرمای هدررفته تلف می‌شود و نیازی به دفع حرارت گسترده نیست.[3]

تاثیر این تغییر فیزیکی بر ابعاد نهایی محصول شگفت‌انگیز است. شرکت بل فیوز (Bel Fuse) در بررسی آداپتورهای رومیزی خود گزارش می‌دهد که افزایش فرکانس سوئیچینگ با استفاده از GaN، حجم دستگاه را به بیش از نصف کاهش داده و چگالی توان را از ۵.۳ وات بر اینچ مکعب به ۱۱.۴ وات بر اینچ مکعب رسانده است. همزمان، وزن دستگاه نیز ۳۲ درصد کاهش یافته و راندمان به ۹۵ درصد رسیده است.[4]

این فناوری یک‌شبه ظاهر نشده است. بر اساس مستندات شرکت آنالوگ دیوایسز (Analog Devices)، نمونه‌های اولیه GaN برای اولین بار در سال ۲۰۱۲ به عنوان سوئیچ‌های قدرت جایگزین ترانزیستورهای اثر میدان (FET) سیلیکونی شدند. از آن زمان تا سال ۲۰۲۶، چالش اصلی تولید، رشد دادن بلورهای بزرگ و باکیفیت برای تولید ویفرهای ارزان‌قیمت بوده است. شرکت‌هایی مانند اینفینیون (Infineon) و نَویتاس (Navitas) با توسعه تکنیک‌های رشد GaN روی بسترهای سیلیکونی، این فناوری را تجاری‌سازی کردند.[5]

کاربرد این سوئیچ‌های سریع بسیار فراتر از شارژر گوشی‌هاست. شرکت آن‌سمی (ON Semiconductor) در مستندات معماری خود تاکید می‌کند: «فرکانس سوئیچینگ بالاتر GaN اکنون ساخت سیستم‌های کوچک‌تر، متراکم‌تر، بی‌صداتر و با خروجی تنظیم‌شده‌تر از همیشه را ممکن می‌سازد.» این ویژگی‌ها برای منابع تغذیه سرورها در دیتاسنترها، اینورترهای خودروهای الکتریکی و ایستگاه‌های پایه شبکه 5G که با محدودیت شدید فضا و حرارت روبه‌رو هستند، حیاتی است.[2]

با این حال، استفاده از فرکانس‌های بالا چالش‌های مهندسی جدیدی ایجاد می‌کند. وقتی جریان برق با سرعت چند مگاهرتز قطع و وصل می‌شود، تداخل الکترومغناطیسی (EMI) به شدت افزایش می‌یابد. طراحان مدار چاپی (PCB) باید مسیرهای مسی را در حد میلی‌متر بهینه‌سازی کنند تا از تبدیل شدن شارژر به یک فرستنده رادیویی ناخواسته جلوگیری کنند. این امر نیازمند ابزارها و مهارت‌های کاملاً جدیدی در طراحی الکترونیک است.[4]

مرز بعدی در این حوزه، عبور از فرکانس‌های فعلی و رسیدن به سوئیچینگ بالای ۲ مگاهرتز برای آداپتورهای مصرفی است. برای تحقق این هدف، مهندسان دیگر نمی‌توانند تنها به نیمه‌هادی‌ها تکیه کنند؛ هسته‌های فریت فعلی که در ترانسفورماتورها استفاده می‌شوند در این فرکانس‌ها به اشباع می‌رسند. گام بعدی نیازمند اختراع مواد مغناطیسی کاملاً جدیدی است که بتوانند با سرعت خیره‌کننده نیترید گالیم همگام شوند.[2]
