محدودیت سخت ۵۹.۳ درصدی: چرا هیچ توربین بادی هرگز نمیتواند بیش از ۱۶/۲۷ انرژی باد را مهار کند؟
آلبرت بتز، فیزیکدان آلمانی، در سال ۱۹۱۹ ثابت کرد که یک توربین بادی حداکثر میتواند ۵۹.۳ درصد از انرژی جنبشی باد را استخراج کند؛ یک مرز ریاضی که مقیاس فیزیکی شبکههای مدرن انرژی تجدیدپذیر را دیکته میکند.
به قلم رسول توکلی
این خبر را به اشتراک بگذارید
- متخصصان دینامیک سیالات
- تمرکز بر مرزهای ریاضی بازدهی روتور منفرد.
- مهندسان بهینهسازی شبکه
- تمرکز بر به حداکثر رساندن بازده کل انرژی در آرایههای چندتوربینی.
- برنامهریزان سیاستهای تجدیدپذیر
- تمرکز بر پیامدهای کاربری اراضی ناشی از محدودیتهای فیزیکی بازدهی.
دیدگاههایی که این گزارش پوشش نداده
- حامیان محیط زیست که نگران ردپای عظیم زمینی مورد نیاز مزارع بادی به دلیل محدودیتهای بازدهی هستند.
- مدافعان سوختهای فسیلی که از محدودیت بتز برای استدلال علیه دوام یک شبکه کاملاً تجدیدپذیر استفاده میکنند.
نکات کلیدی
- آلبرت بتز، فیزیکدان آلمانی، در سال ۱۹۱۹ ثابت کرد که یک توربین بادی حداکثر میتواند ۵۹.۳ درصد از انرژی جنبشی باد را استخراج کند.
- اگر یک توربین ۱۰۰ درصد انرژی را استخراج میکرد، حرکت هوا متوقف میشد و از عبور باد بیشتر از میان پرهها جلوگیری میکرد.
- توربینهای مدرن در مقیاس نیروگاهی با بازدهی ۴۵ تا ۵۰ درصد کار میکنند و به طرز چشمگیری به سقف فیزیکی نظری نزدیک شدهاند.
- پژوهشهای اخیر امآیتی نشان میدهد که بهینهسازی چیدمان و اثرات پسرو در کل مزارع بادی میتواند خروجی کل توان را افزایش دهد.
چرا مهم است
از آنجا که فیزیک، بازدهی ۱۰۰ درصدی در مهار باد را غیرممکن میسازد، گذار جهانی به انرژیهای تجدیدپذیر به زمینهای بسیار وسیعتر و پرههای توربین بزرگتری نسبت به آنچه یک مدل کاملاً نظری پیشنهاد میدهد، نیاز دارد. درک این محدودیت توضیح میدهد که چرا مزارع بادی به جای استخراج حداکثری فردی، برای فاصلهگذاری بهینه طراحی میشوند.
مرز فیزیکی استخراج انرژی بادی از پیش ترسیم شده است؛ این یعنی آینده برق تجدیدپذیر به جای دستاوردهای بینهایت در بازدهی، به تخصیص زمین و مقیاس شبکه بستگی دارد. وقتی تندبادی از میان روتور یک توربین عبور میکند، این دستگاه نمیتواند تمام انرژی جنبشی آن را بدون متوقف کردن کامل هوا مهار کند. اگر یک توربین بازدهی کاملی داشت، هر ژول انرژی را از باد استخراج میکرد و باعث میشد سرعت هوا در پشت پرهها به صفر مطلق برسد. این امر یک پارادوکس فیزیکی ایجاد میکند: اگر حرکت هوا متوقف شود، دیواری غیرقابل نفوذ از هوای راکد به وجود میآید که از عبور هرگونه باد بیشتر از میان روتور جلوگیری کرده و تولید برق را در همان لحظه متوقف میکند.
در سال ۱۹۱۹، آلبرت بتز، فیزیکدان آلمانی، اثباتی ریاضی منتشر کرد که نشان میداد یک توربین بادی ایدهآل نمیتواند بیش از ۱۶/۲۷، یا ۵۹.۳ درصد از انرژی جنبشی باد را استخراج کند. این مرز که در همهجا به عنوان محدودیت بتز شناخته میشود، نه یک کاستی تکنولوژیک در مهندسی مدرن است و نه نقصی در طراحی توربین. بلکه، این یک قانون بنیادین در دینامیک سیالات است که برای هر دیسک عملگر در یک جریان باز صدق میکند. یک تحلیل ریاضی منتشر شده در مخزن دیجیتال دانشگاه فلوریدای جنوبی که این محدودیت را با استفاده از بقای جرم و تکانه استخراج میکند، خاطرنشان میسازد: محدودیت بتز، نهایت بازدهی حداکثری نظری برای یک توربین بادی است.[3]
برای درک اینکه چرا این محدودیت سخت ریاضی وجود دارد، باید به رفتار هوا هنگام خروج از توربین نگاه کرد. با نزدیک شدن باد به روتور، سرعت آن کاهش یافته و پخش میشود؛ این امر افت فشاری در سراسر پرهها ایجاد میکند که نیروی چرخشی لازم برای به حرکت درآوردن ژنراتور را تولید میکند. یک استنتاج از قانون بتز که در سال ۲۰۱۵ در مجله وایرد منتشر شد، توضیح میدهد: اگر باد کاملاً متوقف میشد، دیگر هیچ هوایی نمیتوانست از توربین عبور کند. بنابراین، هوا باید سرعت کافی برای خروج از ناحیه روتور و باز کردن راه برای باد ورودی را حفظ کند، که این امر برای تداوم عملکرد سیستم نیازمند یک جریان پیوسته و بدون وقفه است.

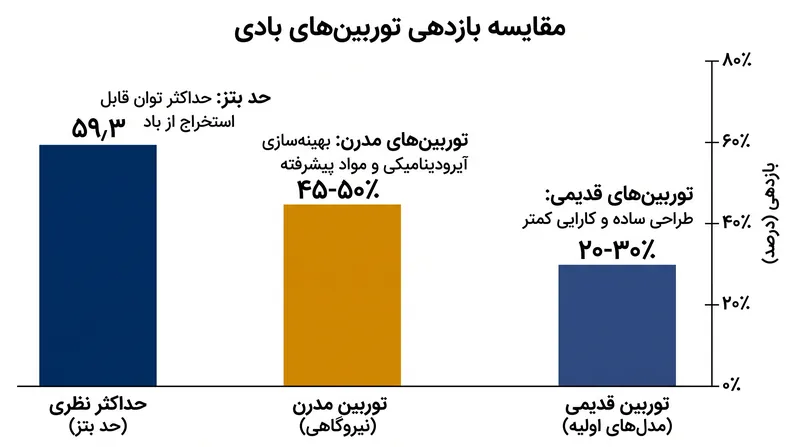

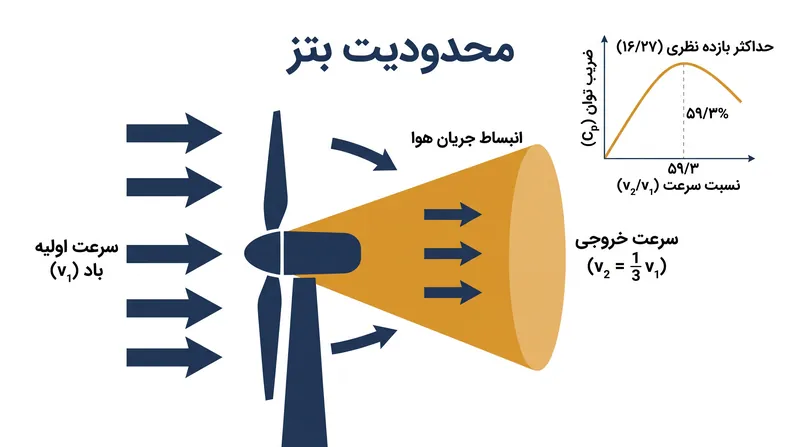

تعادل بهینه میان استخراج انرژی و حفظ جریان هوا زمانی رخ میدهد که سرعت باد تا زمان عبور از توربین دقیقاً به یکسوم سرعت اولیهاش کاهش یابد. در این نسبت دقیق آیرودینامیکی، انرژی استخراجشده به اوج ریاضی خود یعنی ۱۶/۲۷ میرسد. پژوهشگران در اینتکاوپن در یک بررسی در سال ۲۰۱۲ مستند کردند که توربینهای مدرن در مقیاس نیروگاهی با بازدهی اوج بین ۴۵ تا ۵۰ درصد کار میکنند و به طرز چشمگیری به سقف نظری ۵۹.۳ درصدی نزدیک شدهاند. شکاف باقیمانده میان فناوری کنونی و محدودیت بتز، در اثر درگ آیرودینامیکی اجتنابناپذیر، اصطکاک مکانیکی در گیربکس و ناکارآمدیهای جزئی ژنراتور از دست میرود.[1]
تعادل بهینه میان استخراج انرژی و حفظ جریان هوا زمانی رخ میدهد که سرعت باد تا زمان عبور از توربین دقیقاً به یکسوم سرعت اولیهاش کاهش یابد.

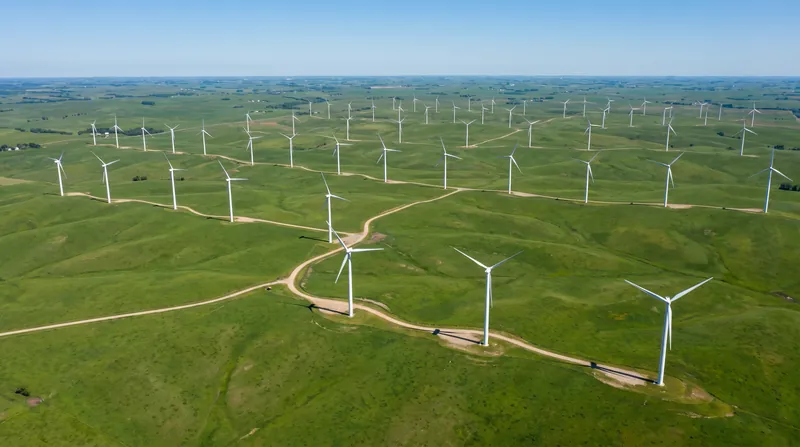

از آنجا که مهندسان پیشتر بازدهی فردی توربینها را تا لبه قوانین فیزیک پیش بردهاند، اندازه فیزیکی پرهها باید افزایش یابد تا در مجموع انرژی بیشتری مهار شود. توربینی که مساحت بزرگتری را جاروب میکند، توده هوای بیشتری را قطع میکند؛ به همین دلیل است که تأسیسات بادی فراساحلی اکنون دارای قطرهای عظیم روتور با بیش از ۲۵۰ متر هستند. در حالی که بازدهی فردی توربین به شدت توسط دینامیک سیالات محدود شده است، خروجی کلی یک مزرعه بادی عظیم به طور سختگیرانهای به قانون بتز در حالت انفرادی محدود نمیشود. تعاملات آیرودینامیکی میان چندین توربین در یک آرایه بزرگ، اثرات پسرو پیچیدهای ایجاد میکند که جریان هوا را در سراسر تأسیسات تغییر میدهد.
مهندسان امآیتی در اوت ۲۰۲۴ نظریه جدیدی منتشر کردند که نشان میدهد این اثرات پسرو پیچیده را میتوان به صورت ریاضی مدلسازی کرد و برای افزایش خروجی کل شبکه، فعالانه مدیریت نمود. دفتر اخبار امآیتی با شرح جزئیات اینکه چگونه هدایت عمدی پسرو در توربینهای ردیف جلو میتواند بازدهی توربینهای واقع در پاییندست باد را به طور قابلتوجهی افزایش دهد، گزارش داد: ما دریافتیم که خروجی توان یک مزرعه بادی را میتوان با بهینهسازی چیدمان و عملکرد توربینها افزایش داد. اپراتورها با فدا کردن مقدار کمی از بازدهی در خط مقدم مزرعه، میتوانند جریان هوای روانتر و سریعتری را برای بقیه آرایه حفظ کنند.[2]
این پیشرفت به این معناست که مرز پژوهشهای انرژی بادی از پره منفرد به شبکه جمعی تغییر یافته است. مطالعهای منتشر شده در ریسرچگیت که رویکردهای عددی و تجربی به محدودیت بتز را بررسی میکند، تأیید مینماید که اگرچه یک روتور منفرد نمیتواند سد ۵۹.۳ درصدی را بشکند، سیستمهای چندروتوره و تکنیکهای پیشرفته هدایت پسرو، مسیرهای پایداری را برای به حداکثر رساندن بازده انرژی در یک مساحت مشخص از زمین ارائه میدهند. اکنون تمرکز به جای عملکرد مجزای یک ماشین منفرد، بر آیرودینامیک کل سیستم است.[4]
همانطور که تیم تحریریه فکتلن در ترکیببندی خود از محدودیتهای دینامیک سیالات خاطرنشان میکند، پذیرش محدودیت بتز برای تعیین اهداف واقعبینانه در سیاستگذاری انرژی حیاتی است. وقتی قانونگذاران اهداف مشخصی را برای انرژیهای تجدیدپذیر الزامی میکنند، این ارقام باید سقف سخت فیزیکی در بازدهی استخراج را در نظر بگیرند تا اطمینان حاصل شود که پیشبینیهای کاربری اراضی با واقعیت آیرودینامیکی مطابقت دارد. نسبت ۱۶/۲۷ همچنان یک قانون غیرقابلشکست برای یک دیسک عملگر منفرد باقی میماند. چالش مهندسی برای دهه آینده در زیرساختهای تجدیدپذیر دیگر ساخت یک توربین بینقص نیست، بلکه هماهنگسازی توربینهای ناقص در قالب یک شبکه آیرودینامیکی بسیار کارآمد است.[5]
بررسی عمیق دیدگاهها
متخصصان دینامیک سیالات
تمرکز بر مرزهای ریاضی بازدهی روتور منفرد.
متخصصان دینامیک سیالات محدودیت بتز را به عنوان یک قانون ظریف و غیرقابلشکست میبینند که از بقای جرم و تکانه استخراج شده است. آنها استدلال میکنند که هرگونه ادعایی مبنی بر فراتر رفتن بازدهی یک توربین منفرد از ۵۹.۳ درصد از نظر ریاضی غیرممکن است، زیرا استخراج انرژی بیشتر مستلزم توقف کامل هوا در پشت روتور و مسدود شدن جریان هوای بعدی است.
مهندسان بهینهسازی شبکه
تمرکز بر به حداکثر رساندن بازده کل انرژی در آرایههای چندتوربینی.
مهندسان شبکه به جای مبارزه با محدودیت بتز بر مبنای هر توربین، بر هدایت پسرو و چیدمان مزرعه تمرکز میکنند. با راهاندازی عمدی توربینهای ردیف جلو در سطحی پایینتر از حداکثر بازدهی فردیشان، آنها میتوانند جریان هوای روانتری را برای توربینهای پاییندست حفظ کنند و در نتیجه خروجی کل توان کل تأسیسات را افزایش دهند.
برنامهریزان سیاستهای تجدیدپذیر
تمرکز بر پیامدهای کاربری اراضی ناشی از محدودیتهای فیزیکی بازدهی.
برای سیاستگذاران، محدودیت بتز مستقیماً به الزامات زمین ترجمه میشود. از آنجا که توربینها تنها میتوانند کسری از انرژی باد را استخراج کنند، دستیابی به اهداف شبکه ملی نیازمند پهنههای وسیعی از زمین یا فضای فراساحلی است. این دیدگاه تأکید میکند که گذار به انرژیهای تجدیدپذیر به همان اندازه که یک چالش مهندسی است، یک چالش املاک و مستغلات نیز محسوب میشود.
