چگونه گردابه‌های مقید و قضیه کوتا-ژوکوفسکی هواپیماهای ۴۰۰ تنی را در آسمان نگه می‌دارند

یک هواپیمای مسافربری تجاری ۴۰۰ تنی اقیانوس آرام را صرفاً با هل دادن هوا به سمت پایین طی نمی‌کند، بلکه جریان هوای اطراف را به یک گردابه پیوسته و نامرئی خم می‌کند که تعلیق آن را در آسمان از نظر ریاضی تضمین می‌نماید.

این واقعیت فیزیکی، ظرفیت بار، میزان مصرف سوخت و محدودیت‌های ساختاری هر پروازی را که امروزه انجام می‌شود، دیکته می‌کند. این سازوکار توسط قضیه کوتا-ژوکوفسکی (Kutta-Joukowski) تعریف می‌شود؛ یک اصل بنیادین در دینامیک سیالات که گردش هوا به دور بال را به نیروی برآری که تولید می‌کند، پیوند می‌دهد.

رایج‌ترین توضیح عمومی برای نیروی برآر آیرودینامیکی - نظریه «زمان گذر برابر» که ادعا می‌کند هوا روی سطح منحنی بالای بال سریع‌تر حرکت می‌کند تا در لبه فرار به هوایی برسد که از زیر سطح صاف پایین بال می‌گذرد - از اساس نادرست است. مرکز تحقیقات گلن ناسا در مطالب آموزشی خود صراحتاً اشاره می‌کند که این توضیح شکست می‌خورد، زیرا هوایی که از روی بال جریان می‌یابد در واقع بسیار زودتر از هوای زیرین به لبه فرار می‌رسد. در عوض، سازوکار واقعی بر مفهومی به نام گردش استوار است.[3]

گردش، یک معیار ریاضی برای اندازه‌گیری چرخش یک سیال حول یک حلقه بسته است. در زمینه بال هواپیما، شکل بال و زاویه حمله آن، جریان هوا را مجبور می‌کند تا روی سطح بالایی سریع‌تر و روی سطح پایینی کندتر حرکت کند. این اختلاف سرعت یک گردش خالص ایجاد می‌کند و عملاً یک «گردابه مقید» را شکل می‌دهد که همراه با بال حرکت می‌کند.

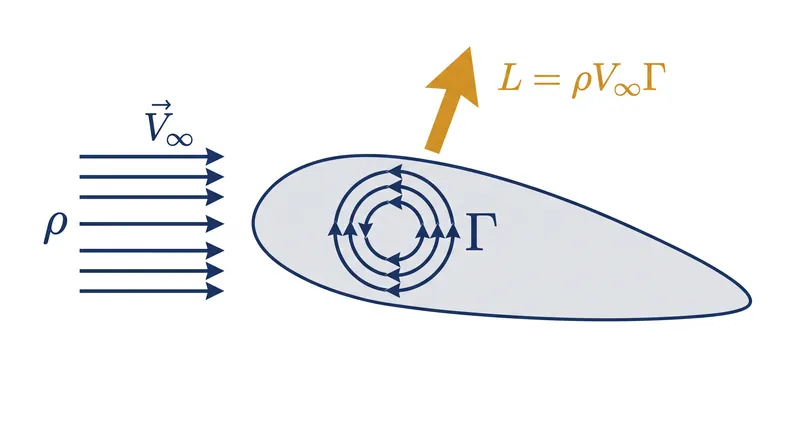

قضیه کوتا-ژوکوفسکی که به طور مستقل توسط مارتین کوتا در سال ۱۹۰۲ و نیکولای ژوکوفسکی در سال ۱۹۰۶ توسعه یافت، این رابطه را کمّی می‌کند. این قضیه بیان می‌دارد که نیروی برآر تولید شده در واحد طول بال، برابر است با چگالی سیال، ضرب در سرعت جریان آزاد، ضرب در میزان گردش. در چگالی استاندارد هوای سطح دریا که معادل ۱٫۲۲۵ کیلوگرم بر متر مکعب است، این معادله به مهندسان اجازه می‌دهد تا نیروی بالابرنده را برای هر سرعت هوایی و پروفیل بال به دقت محاسبه کنند.[4]

برای توسعه این گردش، باید یک شرایط فیزیکی خاص در قسمت عقب بال برآورده شود که به عنوان شرط کوتا شناخته می‌شود. همان‌طور که در برنامه درسی دینامیک غیرخطی سال ۲۰۱۵ در پلتفرم آموزش باز دانشگاه ام‌آی‌تی به تفصیل آمده است، شرط کوتا دیکته می‌کند که جریان هوا باید لبه فرار تیز ایرفویل را به نرمی ترک کند، بدون اینکه از پایین به بالا دور آن بچرخد. این الزام باعث می‌شود نقطه سکون - محلی که جریان هوا در آن دو شاخه می‌شود - دقیقاً در لبه فرار قرار گیرد.[5]

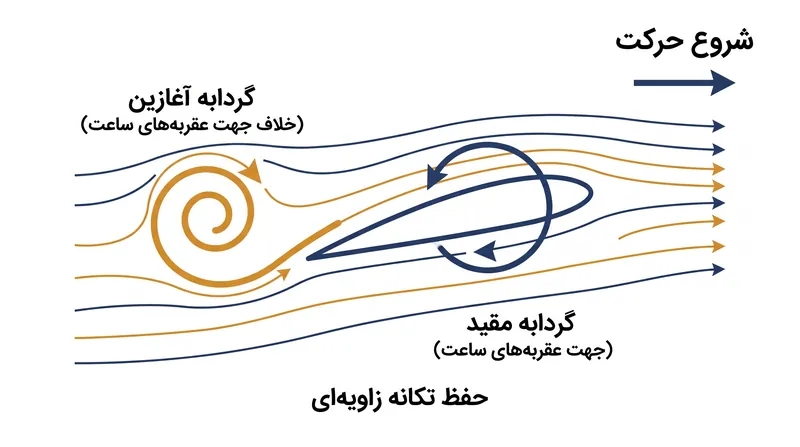

هنگامی که یک هواپیما حرکت برخاست خود را آغاز می‌کند، جریان هوای اولیه در اطراف بال بلافاصله شرط کوتا را برآورده نمی‌کند. هوا تلاش می‌کند تا دور لبه فرار تیز بپیچد و یک ناحیه موضعی با سرعت شدید و فشار پایین ایجاد کند. این ناپایداری باعث می‌شود که بال یک «گردابه آغازین» از خود رها کند که در جهت مخالف گردش مطلوب می‌چرخد و روی باند فرودگاه جا می‌ماند.[1]

بر اساس قضیه گردش کلوین، کل گردش در یک سیستم بسته باید ثابت بماند. از آنجا که گردابه آغازین یک گردش منفی را از هواپیما دور می‌کند، یک گردش مثبت برابر و مخالف در اطراف خود بال ایجاد می‌شود. این گردابه مقید همان چیزی است که نیروی برآر را برای بالا بردن هواپیما به آسمان تولید می‌کند؛ فرآیندی که به طور گسترده در نظریه کلاسیک آیرودینامیک مستند شده است.[1]

در حالی که قضیه کوتا-ژوکوفسکی یک اثبات ریاضی ظریف برای نیروی برآر ارائه می‌دهد، اما بر فرض جریان دوبعدی و غیرلزج (بدون اصطکاک) روی بالی با طول بی‌نهایت استوار است. در واقعیت، هواپیماها دارای طول بال محدودی هستند. فشار بالای زیر بال به طور طبیعی به دنبال فرار به سمت فشار پایین بالای بال است و این کار را با سرریز شدن از نوک بال‌ها انجام می‌دهد.[8]

این سرریز شدن، گردابه‌های نوک بال را ایجاد می‌کند که در پشت هواپیما کشیده می‌شوند و یک سرعت رو به پایین را به جریان هوای روی بال القا می‌کنند که به عنوان جریان پایین‌رو شناخته می‌شود.

این جریان پایین‌رو، بردار موثر نیروی برآر را به سمت عقب متمایل کرده و یک جریمه آیرودینامیکی به نام پسای القایی ایجاد می‌کند. درک این اثر سه‌بعدی برای طراحی هواپیماهای تجاری کارآمد بسیار حیاتی است؛ هواپیماهایی که اغلب دارای بالچه هستند تا این گردابه‌های نوک بال را به حداقل رسانده و مصرف سوخت را کاهش دهند.[8]

علاوه بر این، هوای واقعی دارای گرانروی (ویسکوزیته) است. داده‌های انتشارات موسسه فیزیک آمریکا در مورد جریان پایدار و گرانروی سه‌بعدی نشان می‌دهد که لایه مرزی - لایه نازکی از هوا که مستقیماً با سطح بال در تعامل است - نقش مهمی در تولید نیروی برآر ایفا می‌کند. گرانروی باعث ایجاد پسای اصطکاک پوسته می‌شود و در صورتی که زاویه حمله بیش از حد تند شود، می‌تواند به جدایش جریان منجر گردد.[6]

در نظریه کلاسیک محض، ضریب برآر یک ایرفویل به صورت خطی با زاویه حمله با نرخ ۲ پی (تقریباً ۶٫۲۸) بر رادیان افزایش می‌یابد. با این حال، داده‌های تجربی نشان می‌دهد که بال‌های واقعی قبل از اینکه لایه مرزی از سطح بالایی جدا شود و بال دچار واماندگی شده و نیروی برآر را به شدت از دست بدهد، به یک ضریب برآر بیشینه - معمولاً بین ۱٫۲ تا ۱٫۵ برای یک بال تمیز - می‌رسند.[5][6]

برای پر کردن شکاف میان نظریه کلاسیک و کاربرد در دنیای واقعی، مهندسان هوانوردی مدرن از دینامیک سیالات محاسباتی و روش‌های پنل استفاده می‌کنند. همان‌طور که در ژورنال متمتیکا در سال ۲۰۰۸ توضیح داده شده است، روش‌های پنل سطح یک ایرفویل را به بخش‌های مجزا تقسیم می‌کنند و گردش و توزیع فشار را در سراسر هر پنل محاسبه می‌نمایند تا عملکرد آیرودینامیکی را بدون نیاز به آزمایش‌های پرهزینه تونل باد برای هر تکرار، پیش‌بینی کنند.[7]

کاربرد قضیه کوتا-ژوکوفسکی همچنین به آیرودینامیک ناپایا گسترش می‌یابد؛ جایی که جریان هوا و حرکت بال به سرعت در طول زمان تغییر می‌کنند. تحقیقات منتشر شده در ژورنال انستیتو آمریکایی هوانوردی و فضانوردی نشان می‌دهد که چگونه تغییرات در سرعت هوا، برخورد با تندبادها و مانورهای سریع نیازمند اصلاحات پیچیده‌ای در نظریه کلاسیک گردش هستند تا نیروهای برآر گذرا که توسط هواپیما در شرایط متلاطم تجربه می‌شوند، به دقت پیش‌بینی گردند.[2]

از آنجا که این هشت منبع مرجع ماهیتی ریاضی و فنی دارند، به جای نقل قول‌های مستقیم از محققان فردی، معادلات، مدل‌های محاسباتی و قوانین فیزیکی را ارائه می‌دهند. با این حال، اجماع ترکیب شده در میان این نهادها کاملاً قطعی است: گردش، موتور ریاضی پرواز است و قضیه کوتا-ژوکوفسکی طرح اولیه و بنیادین آن محسوب می‌شود.[9]

چالش مداوم برای مهندسی هوافضا، بازنویسی این قضیه بنیادین نیست، بلکه اصلاح مدل‌های محاسباتی است که واقعیت‌های آشفته جریان هوای گرانرو و سه‌بعدی را در نظر می‌گیرند. در حالی که این صنعت به سمت بهره‌وری بالاتر و پیشرانه‌های جایگزین حرکت می‌کند، مدیریت دقیق گردابه‌های مقید و گردش هوا همچنان محدودیت‌های فیزیکی آنچه را که می‌تواند به آسمان برود، دیکته خواهد کرد.
