رابط حرارتی: خنککننده غوطهوری چگونه عمر باتری و سرعت شارژ خودروهای برقی را تغییر میدهد
خنککننده مستقیم با سیال دی‌الکتریک در حال جایگزینی با صفحات سردکننده سنتی در باتری خودروهای برقی با عملکرد بالاست. برای مالکان عادی، این تغییر ساختاری به معنای داشتن خودرویی سنگین‌تر در ازای زمان شارژ بسیار سریعتر و کاهش استهلاک باتری است.
به قلم دلناز پاکزاد
این خبر را به اشتراک بگذارید
بهطور خلاصه
- خنککننده غوطهوری، سلول‌های باتری را مستقیماً در سیال دی‌الکتریک قرار میدهد و سطح تماس حرارتی را از ۳۰ درصد به ۱۰۰ درصد افزایش میدهد.
- تماس مستقیم با سیال، اختلاف دمای داخلی سلولها را تا ۴۰ درصد کاهش داده و عمر باتری را طولانی‌تر میکند.
- سیال دی‌الکتریک حدود ۱۲۰ کیلوگرم به وزن یک خودروی برقی سواری استاندارد با باتری ۱۰۰ کیلووات‌ساعتی اضافه میکند که باعث کاهش بهره‌وری کلی رانندگی میشود.

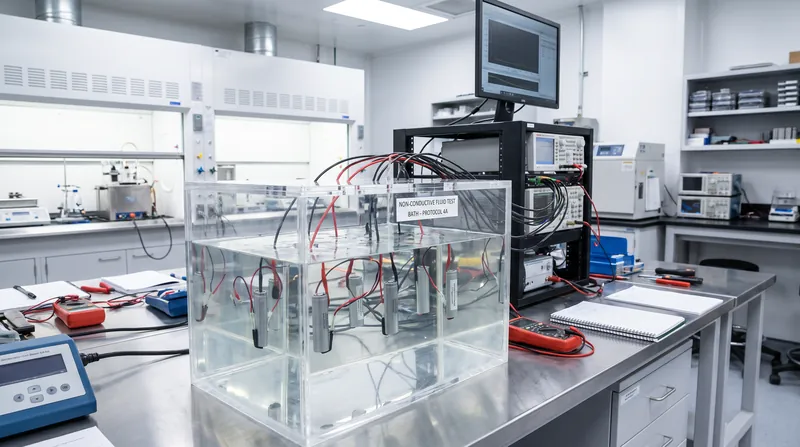

در داخل محفظه آزمایش حرارتی در آزمایشگاه ملی انرژی‌های تجدیدپذیر در گلدن کلرادو، یک مجموعه باتری ۱۰۰ کیلووات‌ساعتی در یک سیال شفاف و چسبناک غوطه‌ور شده است. ترموکوپل‌های متصل به سلول‌های استوانه‌ای، دمای ۴۵ درجه سانتی‌گراد را ثبت می‌کنند، در حالی که یک شارژ سریع ۳۵۰ کیلوواتی شبیه‌سازی‌شده، صدها آمپر جریان را وارد سیستم میکند.
به جای صدای آشنای پمپ گلیکول که مایع خنککننده را از میان صفحات آلومینیومی زیر سلولها عبور میدهد، سیال دی‌الکتریک اطراف باتری‌ها به آرامی گردش کرده و گرما را مستقیماً از دیواره سلولها جذب میکند. برای خریدار آینده‌نگر خودروی برقی که در اواخر سال ۲۰۲۶ در یک نمایشگاه خودرو قدم می‌زند، همین تبادل بی‌صدای حرارت در آزمایشگاهی در کلرادو تعیین میکند که آیا خودروی بعدی او قرار است ۴۰ دقیقه به یک شارژر سریع جاده‌ای متصل بماند یا تنها ۱۵ دقیقه.
اقتصاد و هزینه‌های نگهداری یک خودروی برقی برای مالک آن، کاملاً به سلامت باتری بستگی دارد. وقتی صاحب‌خانه شب‌هنگام خودرو را به یک شارژر سطح ۲ متصل میکند، مدیریت حرارتی چندان مطرح نیست؛ جریان متناوب و کند، گرمای بسیار کمی تولید میکند. اما در یک سفر جاده‌ای، تزریق جریان مستقیم با سرعت بالا به باتری، فشار حرارتی عظیمی ایجاد میکند.
اگر خودرو نتواند این گرما را دفع کند، سیستم مدیریت باتری برای محافظت از سلولها سرعت شارژ را کاهش میدهد و توقف ۱۵ دقیقه‌ای تبلیغ‌شده را به یک انتظار ۴۵ دقیقه‌ای تبدیل میکند. علاوه بر این، دمای بالای مداوم باعث تسریع در رسوب‌گذاری لیتیوم و افت ظرفیت باتری میشود که مستقیماً بر ارزش فروش مجدد خودرو در پنج سال آینده تأثیر می‌گذارد.[3]

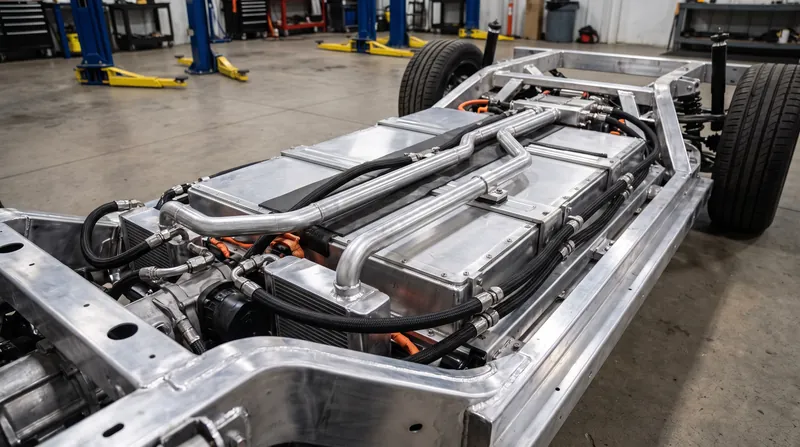

در یک دهه گذشته، استاندارد صنعت، خنککننده غیرمستقیم با صفحه سرد بوده است. در این ساختار، مخلوطی از اتیلن گلیکول و آب در کانال‌های آلومینیومی که در زیر یا بین ماژول‌های باتری قرار دارند، گردش میکند.
گرمای تولیدشده در داخل سلول باید از پوشش سلول و یک لایه مواد رابط حرارتی عبور کرده و به صفحه آلومینیومی برسد تا در نهایت توسط مایع دفع شود. همان‌طور که تحلیل مهندسی SAE International در سال ۲۰۲۴ اشاره میکند، این روش غیرمستقیم به این معناست که سیال خنککننده تنها با حدود ۳۰ درصد از کل مساحت سطح سلول تماس حرارتی دارد.[1]
تولید صفحات سرد ارزان است و مایع خنککننده رسانا را کاملاً از قطعات الکتریکی ولتاژ بالا جدا نگه می‌دارد. با این حال، آن‌ها یک گلوگاه حرارتی ایجاد می‌کنند.
قسمت پایین یک سلول استوانه‌ای در جایی که با صفحه خنککننده در تماس است، ممکن است در دمای مطلوب ۳۵ درجه سانتی‌گراد باشد، در حالی که بالای همان سلول در طول یک جلسه شارژ سریع به ۵۵ درجه سانتی‌گراد می‌رسد. این اختلاف دما باعث استهلاک نابرابر در داخل خود سلول شده و در طول هزاران کیلومتر رانندگی، ساختار شیمیایی داخلی آن را تخریب میکند.[1][2]

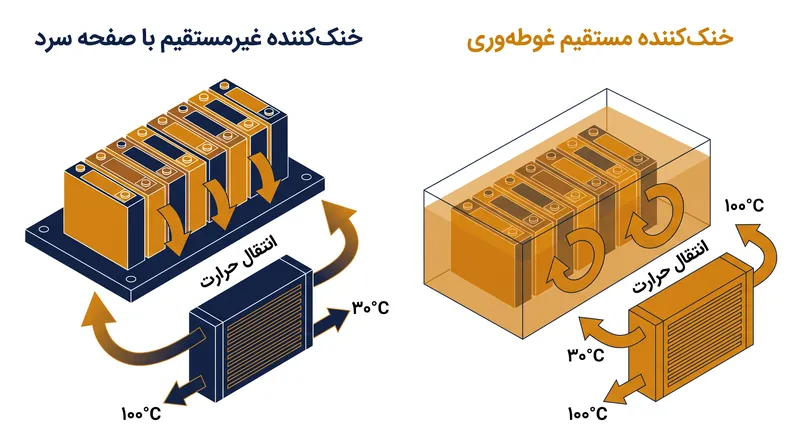

خنککننده غوطهوری، واسطه آلومینیومی را حذف میکند. با پر کردن کل محفظه باتری از یک سیال دی‌الکتریک نارسانا، مایع خنککننده با ۱۰۰ درصد سطح خارجی سلول تماس پیدا میکند. این سیال گرما را بهطور همزمان از بالا، پهلوها و پایین هر سلول جذب میکند.
ارزیابی سال ۲۰۲۵ آزمایشگاه ملی انرژی‌های تجدیدپذیر بیان میکند: «خنککننده با تماس مستقیم، حداکثر اختلاف دمای سلول را در مقایسه با روش‌های خنککننده غیرمستقیم از پایین، تا ۴۰ درصد کاهش میدهد.» این توزیع یکنواخت دما به سیستم مدیریت باتری اجازه میدهد تا آمپرهای بالاتری را برای مدت طولانی‌تری بپذیرد، بدون اینکه خطر فرار حرارتی وجود داشته باشد.

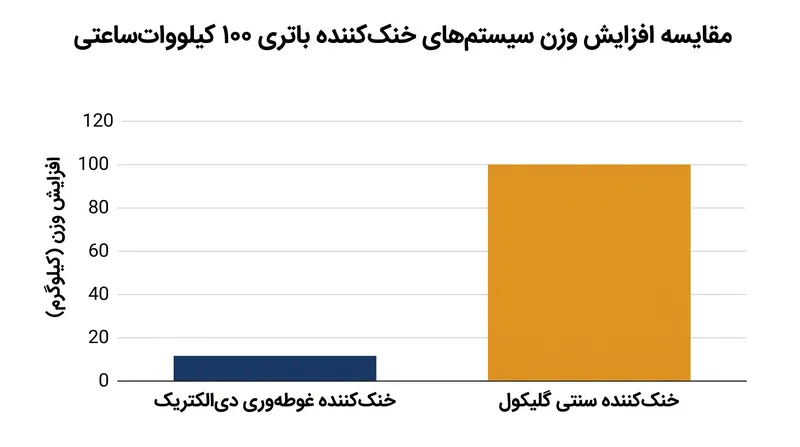

شواهد مربوط به کارایی خنککننده غوطهوری در داده‌ها کاملاً روشن است، اما ابهام در هزینه‌های فیزیکی و مصالحه‌هایی است که برای آوردن آن به گاراژ مصرف‌کنندگان لازم است. سیالات دی‌الکتریک سنگین هستند. به گفته محققان IEEE، پر کردن فضاهای خالی یک مجموعه باتری استاندارد ۱۰۰ کیلووات‌ساعتی خودروی سواری، به سیالی نیاز دارد که تقریباً ۱٫۲ کیلوگرم جرم به ازای هر کیلووات‌ساعت ظرفیت اضافه میکند. این یعنی حدود ۱۲۰ کیلوگرم (تقریباً ۲۶۵ پوند) وزن اضافی که به وزن خالص خودرو تحمیل میشود.[2]
در فیزیک بهره‌وری خودرو، وزن دشمنِ برد مسافتی است. انرژی مورد نیاز برای شتاب دادن به آن ۱۲۰ کیلوگرم اضافی در هر چراغ قرمز، بخش قابل‌توجهی از ظرفیت کل باتری را هدر میدهد. برای یک راننده شهری که هر روز خودرویش را در خانه شارژ میکند و به ندرت از شارژرهای سریع عمومی استفاده میکند، حمل وزن اضافی یک باتری با خنککننده غوطهوری، در نهایت به معنای کاهش بهره‌وری است. خودرو برای اینکه صرفاً سیستم مدیریت حرارتی خود را در جاده جابه‌جا کند، کیلووات‌ساعت بیشتری در هر کیلومتر مصرف میکند.[3]
تعمیر و نگهداری، مانع دیگری برای بازار خودروهای دست‌دوم است. یک سیستم سنتی گلیکول بسیار شبیه به رادیاتور موتورهای درون‌سوز عمل میکند و از شلنگ‌ها و پمپ‌های استانداردی استفاده میکند که مکانیک‌های مستقل با آن‌ها آشنا هستند. اما یک باتری با خنککننده غوطهوری، یک محفظه پلمپ‌شده و پر از سیال است.
اگر یک سلول خراب شود و نیاز به تعویض داشته باشد، کل حجم دی‌الکتریک باید تخلیه، فیلتر و با دقت در یک محیط اتاق تمیز دوباره پر شود تا از نفوذ رطوبت جلوگیری گردد. برای مالک دوم یا سوم خودرو، این پیچیدگی خطر افزایش شدید هزینه‌های تعمیرات خارج از گارانتی را به همراه دارد.[1][3]
به دلیل همین مشکلات مربوط به وزن و نگهداری، خنککننده غوطهوری در حال حاضر از بازار انبوه خودروهای کراس‌اوور عبور کرده و مستقیماً وارد کاربردهای تجاری شده است. کامیون‌های برقی سنگین که برای حفظ زمان‌بندی تحویل بار به شارژ در سطح مگاوات متکی هستند، ظرفیت باربری لازم برای تحمل وزن این سیال را دارند.
برای خریدار عادی، فناوری صفحه سرد در آینده قابل‌پیش‌بینی همچنان استاندارد باقی خواهد ماند، اما درک محدودیت‌های آن صفحه آلومینیومی هنگام ارزیابی اینکه یک خودرو چند وقت یک‌بار باید تحت فشار حرارتی یک شارژر ۳۵۰ کیلوواتی قرار گیرد، بسیار حیاتی است.[3]
اصطلاحات کلیدی
- سیال دی‌الکتریک
- مایعی نارسانا که میتواند گرما را بدون ایجاد اتصال کوتاه الکتریکی جذب و منتقل کند.
- خنککننده صفحه سرد
- یک سیستم مدیریت حرارتی که در آن مایع خنککننده در کانال‌های فلزی زیر سلول‌های باتری جریان یافته و گرما را بهطور غیرمستقیم جذب میکند.
- اختلاف دما
- تفاوت دما بین دو نقطه، مانند بالای داغ و پایین خنک‌تر یک سلول باتری در حال شارژ.
- رسوب‌گذاری لیتیوم
- وضعیتی که در آن یون‌های لیتیوم به جای نفوذ در آند، روی سطح آن انباشته می‌شوند و ظرفیت باتری را بهطور دائمی کاهش می‌دهند.
پرسش‌های متداول
آیا خنککننده غوطهوری باعث سریعتر شدن خودروی برقی میشود؟
بهطور مستقیم خیر. با این حال، به باتری اجازه میدهد تا حداکثر توان پایدار را بدون گرم شدن بیش از حد ارائه دهد که عملکرد مکرر در پیست مسابقه را بهبود میبخشد.
آیا خودروی برقی بعدی من باتری با خنککننده غوطهوری خواهد داشت؟
احتمالاً خیر، مگر اینکه در حال خرید یک هایپرکار ردهبالا یا یک کامیون تجاری باشید. وزن و هزینه در حال حاضر استفاده از آن را به بخشهای پریمیوم و خودروهای سنگین محدود میکند.
آیا یک باتری سنتی با صفحه سرد میتواند شارژ سریع را تحمل کند؟
بله، اما نرمافزار خودرو با افزایش گرما، سرعت شارژ را کاهش میدهد تا از سلولها در برابر آسیب دائمی حرارتی محافظت کند.
بررسی عمیق دیدگاه‌ها
مهندسان حرارتی
حمایت از حداکثر استخراج گرما برای حفظ ساختار شیمیایی سلول.
مهندسانی که روی طول عمر باتری تمرکز دارند، استدلال می‌کنند که خنککننده غوطهوری تنها مسیر عملی و رو به جلو برای شارژ فوق‌سریع است. آن‌ها به داده‌هایی اشاره می‌کنند که نشان میدهد اختلاف دمای نابرابر در داخل سلولها باعث رسوب‌گذاری موضعی لیتیوم میشود که ظرفیت را بهطور دائمی کاهش میدهد. از این دیدگاه، وزن اضافی سیال دی‌الکتریک یک مصالحه ضروری است تا اطمینان حاصل شود که مجموعه باتری میتواند یک دهه شارژ جاده‌ای با آمپر بالا را بدون نیاز به تعویض گارانتی دوام بیاورد.
طراحان پکیجینگ خودرو
اولویت دادن به کاهش وزن و سادگی تولید.
طراحان خودرو و تیم‌های تولید، خنککننده غوطهوری را یک کابوس در طراحی پکیجینگ خودروهای سواری می‌دانند. اضافه کردن ۱۲۰ کیلوگرم سیال نیازمند قطعات سیستم تعلیق قوی‌تری است که وزن بیشتری را به همراه دارد و باعث افت مضاعف بهره‌وری میشود. آن‌ها استدلال می‌کنند که بهبود مواد رابط حرارتی بین سلولها و صفحات سرد سنتی، ۸۰ درصد از مزایای خنککننده غوطهوری را بدون تحمیل وزن شدید یا نیاز به محیط تولید پیچیده و پلمپ‌شده برای کار با سیالات دی‌الکتریک، ارائه میدهد.
- حامیان بهینه‌سازی حرارتی
- اولویت دادن به طول عمر باتری و سرعت شارژ پایدار نسبت به وزن خودرو.
- تولیدکنندگان بازار انبوه
- تمرکز بر هزینه، کاهش وزن و سادگی تولید برای خودروهای مصرفی.
- اقتصاد مصرف‌کننده
- ارزیابی مصالحه بین راحتی شارژ سریع و بهره‌وری در رانندگی روزمره.
دیدگاه‌هایی که این گزارش پوشش نداده
- تعمیرگاه‌های مستقلی که با پیچیدگی سرویس‌دهی به باتری‌های پر از سیال مواجه هستند
- تولیدکنندگان مواد شیمیایی سیال دی‌الکتریک
