سازوکار فرسایش تقویمی: چرا شارژ کامل و گرما باتری‌های لیتیوم-یونی را نابود می‌کنند؟

عمر باتری لیتیوم-یونی نه در زمان تامین انرژی دستگاه، بلکه در «فاز میانی الکترولیت-جامد» (SEI) تعیین می‌شود؛ یک لایه غیرفعال‌ساز میکروسکوپی که روی آند گرافیتی شکل می‌گیرد. این لایه مرزی مشخص می‌کند چه مقدار لیتیوم فعال برای نگه داشتن شارژ در دسترس است و پایداری آن، حیاتی‌ترین عامل در طول عمر باتری به شمار می‌رود.[1]

در حالی که مصرف‌کنندگان معمولاً «تعداد چرخه‌های شارژ» (استهلاک ناشی از شارژ و دشارژ فعال) را پیگیری می‌کنند، قاتل خاموش لوازم الکترونیکی مدرن، «فرسایش تقویمی» (Calendar aging) است. این اصطلاح به تخریب شیمیایی‌ای اشاره دارد که صرفاً با گذشت زمان رخ می‌دهد؛ حتی زمانی که دستگاه خاموش است و در کشوی میز خاک می‌خورد.[2]

فرسایش تقویمی توسط دو عامل استرس‌زای محیطی هدایت می‌شود: وضعیت شارژ (SoC) و دمای محیط. وقتی باتری در وضعیت شارژ بالا (معمولاً بالای ۸۰ درصد) نگه داشته می‌شود، ولتاژ داخلی سلول به حداکثر حد خود نزدیک می‌شود که برای ترکیبات شیمیایی استاندارد نیکل-منگنز-کبالت (NMC) معمولاً حدود ۴٫۲ ولت است.[3]

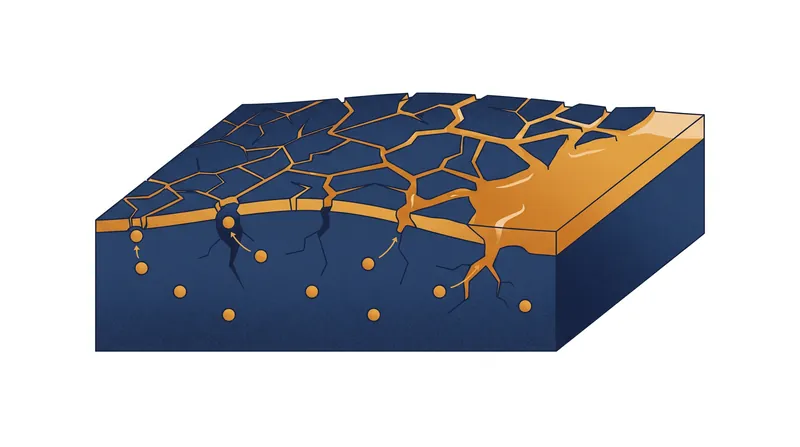

در ولتاژ ۴٫۲ ولت، باتری در وضعیت تنش شدید مکانیکی و شیمیایی قرار دارد. آند گرافیتی کاملاً از یون‌های لیتیوم انباشته شده و باعث تورم ساختار فیزیکی می‌شود. این تورم، لایه شکننده SEI را کشیده و ترک‌های میکروسکوپی ایجاد می‌کند که گرافیت تازه را در معرض الکترولیت مایع قرار می‌دهد.[1]

وقتی الکترولیت با گرافیت بدون پوشش تماس پیدا می‌کند، یک واکنش شیمیایی انگلی رخ می‌دهد. الکترولیت برای ترمیم ترک تجزیه می‌شود و در این فرآیند، مقدار کمی از لیتیوم فعال را مصرف می‌کند. هر بار که این اتفاق می‌افتد، باتری برای همیشه کسری از ظرفیت کل خود را از دست می‌دهد.[4]

دما به عنوان شتاب‌دهنده این چرخه مخرب عمل می‌کند. گرما انرژی فعال‌سازی لازم برای تسریع این واکنش‌های جانبی انگلی را فراهم می‌کند. بر اساس تحلیلی که در سال ۲۰۲۶ در نشریه Journal of The Electrochemical Society منتشر شد، افزایش دمای محیط از ۲۵ درجه سانتی‌گراد (۷۷ درجه فارنهایت) به ۴۰ درجه سانتی‌گراد (۱۰۴ درجه فارنهایت)، سرعت تجزیه الکترولیت را دو برابر می‌کند.[1]

گزارش آگوست ۲۰۲۶ نشریه IEEE Transactions on Transportation Electrification خاطرنشان می‌کند: «شدیدترین افت ظرفیت زمانی رخ می‌دهد که یک سلول در ولتاژ ۴٫۲ ولت نگه داشته شود و دمای محیط از ۴۰ درجه سانتی‌گراد فراتر رود. تحت این شرایط ترکیبی، ضخامت لایه SEI به صورت تصاعدی افزایش می‌یابد که مقاومت داخلی را بالا برده و لیتیوم قابل‌چرخه را برای همیشه به دام می‌اندازد.»[3]

این اثر ترکیبی توضیح می‌دهد که چرا لپ‌تاپی که روی یک میز آفتاب‌گیر به برق متصل مانده، یا خودروی الکتریکی‌ای که با شارژ ۱۰۰ درصد روی آسفالت داغ پارک شده، به این سرعت فرسوده می‌شود. ولتاژ بالا لایه SEI را کشیده و آسیب‌پذیر نگه می‌دارد، در حالی که گرما تضمین می‌کند فرآیند ترمیم شیمیایی ناشی از آن با حداکثر سرعت انجام شود.[4]

تولیدکنندگان لوازم الکترونیکی مصرفی اغلب این واقعیت را پشت واژه‌های بازاریابی مانند «شارژ هوشمند» پنهان می‌کنند. قابلیت‌های نرم‌افزاری که ۲۰ درصد نهایی شارژ را تا درست قبل از بیدار شدن کاربر به تاخیر می‌اندازند، برای چرخه‌های شبانه مفیدند، اما فیزیک پایه را تغییر نمی‌دهند. اگر یک گوشی هوشمند کاملاً شارژ شود و سپس برای مسیریابی روی داشبورد داغ ماشین مورد استفاده قرار گیرد، باتری در حال تجربه اوج فرسایش تقویمی است.[2]

مهندسان خودروهای الکتریکی (EV) با این مشکل فیزیکی متفاوت از طراحان گوشی‌های هوشمند برخورد می‌کنند. برای محافظت از پک‌های باتری عظیم و گران‌قیمت، سازندگان خودروهای الکتریکی محدودیت‌های نرم‌افزاری سخت‌گیرانه‌ای اعمال می‌کنند. وقتی داشبورد یک ماشین الکتریکی «۱۰۰ درصد» را نشان می‌دهد، باتری فیزیکی اغلب تنها تا ۹۰ یا ۹۵ درصد ظرفیت شیمیایی واقعی خود شارژ شده است؛ ترفندی که ولتاژ استراحت را به‌طور مصنوعی پایین می‌آورد تا از کشیدگی شدید لایه SEI جلوگیری کند.[3]

برای نگهداری طولانی‌مدت، شیمی‌دانان باتری توصیه می‌کنند سلول‌های لیتیوم-یونی را در وضعیت شارژ تقریباً ۵۰ درصد نگه دارید. در این سطح، ولتاژ داخلی به حدود ۳٫۷ ولت کاهش می‌یابد. آند تنها نیمه‌پر است که فشار مکانیکی روی لایه SEI را کاهش می‌دهد و این نبود تنش، مصرف انگلی لیتیوم را به طرز چشمگیری کند می‌کند.[2]

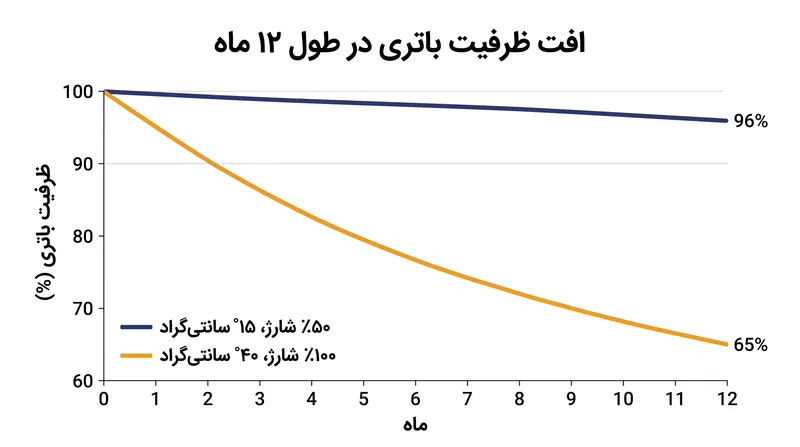

نگهداری باتری در محیط خنک، این تخریب را بیش از پیش متوقف می‌کند. شرکت Cadex Electronics که آزمایشگاه Battery University را اداره می‌کند، در داده‌های سال ۲۰۲۶ خود نشان داد که یک سلول لیتیوم-یونی که با شارژ ۵۰ درصد در دمای ۱۵ درجه سانتی‌گراد نگهداری شود، پس از یک سال کامل ۹۶ درصد از ظرفیت اولیه خود را حفظ می‌کند. همان سلول اگر با شارژ ۱۰۰ درصد در دمای ۴۰ درجه سانتی‌گراد نگهداری شود، در همان بازه ۱۲ ماهه تا ۳۵ درصد از ظرفیت خود را از دست می‌دهد.[2]

گذار به ترکیبات شیمیایی جدیدتر لیتیوم آهن فسفات (LFP) در خودروهای الکتریکی اقتصادی و سیستم‌های ذخیره شبکه، این معادلات را کمی تغییر می‌دهد، اما قاعده کلی را از بین نمی‌برد. سلول‌های LFP به دلیل ساختار کاتدی پایدارتر، ولتاژهای بالا را بهتر از سلول‌های NMC تحمل می‌کنند، اما آندهای گرافیتی آن‌ها همچنان به لایه SEI وابسته‌اند که تحت فشار ترکیبی گرما و ولتاژ تخریب می‌شود.[1]

فیزیک فرسایش تقویمی دیکته می‌کند که باتری‌های لیتیوم-یونی سیستم‌های شیمیایی مصرف‌شدنی هستند، نه قطعات حالت جامد دائمی. سرعتی که در آن این باتری‌ها خود را مصرف می‌کنند، کاملاً به این بستگی دارد که چقدر در تقاطع ولتاژ حداکثری و گرمای بالا قرار می‌گیرند؛ واقعیتی که هیچ به‌روزرسانی نرم‌افزاری‌ای نمی‌تواند آن را کاملاً پاک کند.[4]
