زاویه لغزش و بیضی اصطکاک: رابطه غیرخطی بین لغزش تایر و نیروی پیچشی

هنگامی که مهندسان دانشگاه صنعتی دلفت در اواخر دهه ۱۹۸۰ برای نخستین بار یک تایر بادی را روی یک دستگاه تست غلتان نصب کردند، حسگرهای اندازه‌گیری نیروهای عرضی و طولی، مجموعه داده‌هایی را ثبت کردند که با هندسه ساده قابل توجیه نبود.

با چرخش غلتک فولادی روی آج لاستیک، تایر صرفاً تا زمان لغزش چسبندگی خود را حفظ نمی‌کرد؛ بلکه سطح تماس آن تغییر شکل می‌داد و یک منحنی غیرخطی از چسبندگی ایجاد می‌کرد که به نقطه اوج می‌رسید و سپس به تدریج کاهش می‌یافت. این مشاهده که در سال ۱۹۸۹ توسط پژوهشگری به نام هانس پاچکا کمّی‌سازی شد، پایه و اساس «فرمول جادویی» را شکل داد؛ یک مدل ریاضی که همچنان شالوده دینامیک خودروهای مدرن محسوب می‌شود.[5]

مکانیزم بنیادین چسبندگی تایر، اصطکاک ایستایی نیست، بلکه تغییر شکل کنترل‌شده است. وقتی یک وسیله نقلیه می‌پیچد، چرخ به سمت مسیر جدیدی جهت‌گیری می‌کند، اما جرم خودرو همچنان به سمت جلو حرکت می‌کند. تفاوت میان جهتی که چرخ به آن اشاره دارد و مسیر واقعی حرکت، به عنوان «زاویه لغزش» شناخته می‌شود. یک تایر با غلتیدن در یک خط کاملاً مستقیم، نیروی عرضی پیچشی تولید نمی‌کند؛ بلکه این نیرو از طریق لغزش جزئی روی سطح جاده و پیچش لاستیک در ناحیه تماس با زمین ایجاد می‌شود.[3][4]

در زوایای لغزش پایین (معمولاً بین ۱ تا ۴ درجه برای یک خودروی سواری استاندارد)، این رابطه خطی است: ورودی فرمان مستقیماً به نیروی پیچشی تبدیل می‌شود. با این حال، با افزایش زاویه لغزش به بیش از ۵ درجه، لاستیک به حد الاستیک خود می‌رسد.

در این حالت، نیروی عرضی به اوج خود رسیده و سپس شروع به افت می‌کند، حتی اگر راننده فرمان را بیشتر بچرخاند. این نقطه اشباع غیرخطی، حداکثر سرعت پیچیدن یک وسیله نقلیه را تعیین می‌کند و به شدت به بار عمودی وارد بر تایر روی سطح آسفالت وابسته است.[2]

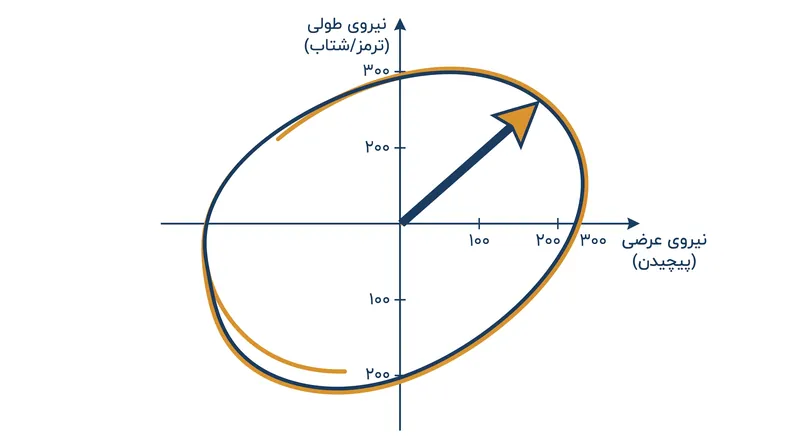

این دینامیک زمانی بسیار پیچیده‌تر می‌شود که راننده همزمان نیاز به فرمان‌دادن و ترمزگیری داشته باشد. کل چسبندگی در دسترس یک تایر محدود است و در چارچوبی قرار می‌گیرد که مهندسان آن را «بیضی اصطکاک» می‌نامند. این بیضی حد مطلق چسبندگی را نشان می‌دهد؛ به طوری که نیروی طولی روی یک محور و نیروی عرضی روی محور دیگر ترسیم می‌شود. اگر یک تایر از ۱۰۰ درصد چسبندگی در دسترس خود برای ترمزگیری استفاده کند، ظرفیت آن برای پیچیدن به صفر می‌رسد.[1][4]

بیضی اصطکاک به خوبی توضیح می‌دهد که چرا تکنیک ترمزگیری در پیچ (Trail-braking) – یعنی رها کردن تدریجی فشار ترمز همزمان با افزایش زاویه فرمان – برای عبور از یک پیچ در مرز نهایی چسبندگی ضروری است. با کاهش فشار راننده روی پدال ترمز، نیروی طولی کاهش می‌یابد و ظرفیت داخل بیضی اصطکاک برای تأمین نیروی عرضی مورد نیاز جهت پیچیدن خودرو آزاد می‌شود. عبور از مرز این بیضی منجر به سر خوردن می‌شود، زیرا سرعت لغزش تایر نسبت به سطح جاده بر ضریب اصطکاک لاستیک غلبه می‌کند.[1][3]

اگرچه بیضی اصطکاک یک ابزار مفهومی کارآمد است، اما رفتار واقعی تایر به ندرت کاملاً متقارن است. بیضی ایده‌آل فرض می‌کند که چسبندگی طولی و عرضی با نرخ یکسانی کاهش می‌یابند. در واقعیت، رفتار محدودکننده نیرو برای ترکیب ترمزگیری و فرمان‌دادن، به شدت به ساختار خاص تایر بستگی دارد.

همان‌طور که در تحقیقات منتشر شده توسط انجمن مهندسان خودرو اشاره شده است: «به دلیل پیچیدگی رفتار غیرخطی نیروی تایر، رابطه نیروی عرضی و طولی یک بیضی واقعی نیست و حد نیرو به زاویه لغزش سینماتیک و متغیرهای لغزش کششی وابسته است.»[1]

برای مدل‌سازی دقیق این رفتار، صنعت خودروسازی به فرمول جادویی پاچکا متکی است. این فرمول از یک تابع متعالی نیمه‌تجربی (شامل عملیات سینوس و آرک‌تانژانت) برای تطبیق داده‌های تجربی جمع‌آوری‌شده از آزمایش‌های فیزیکی تایر استفاده می‌کند. مهندسان با تنظیم ضرایبی مانند فاکتور سختی، فاکتور شکل و مقدار اوج، می‌توانند منحنی خاصی را تولید کنند که دقیقاً با رفتار یک تایر مشخص تحت بارهای مختلف مطابقت داشته باشد.

به عنوان مثال، مدل پاچکا فاکتورهای شکل پایه مشخصی را تعریف می‌کند، مانند ضریب افت نیروی عرضی ۱.۳ و افت طولی ۱.۶۵، که نشان می‌دهد وقتی تایر از حد خود فراتر می‌رود، کارایی ترمزگیری را سریع‌تر از پایداری پیچشی از دست می‌دهد.[2]

فرمول جادویی برای توسعه سیستم‌های مدرن کنترل الکترونیکی پایداری و توزیع گشتاور حیاتی است. این سیستم‌ها به طور پیوسته سرعت چرخ و زاویه فرمان را پایش کرده و نسبت لغزش دقیق هر تایر را در لحظه محاسبه می‌کنند. اگر سیستم تشخیص دهد که یک تایر در حال نزدیک شدن به نقطه اوج منحنی پاچکای خود است، می‌تواند به طور مستقل نیروی ترمز را به چرخ‌های مجزا اعمال کند و با دستکاری نرخ انحراف خودرو، تایرها را در زوایای لغزش بهینه خود نگه دارد.[2][5]

در خودروهای الکتریکی، این مدل‌سازی حتی از اهمیت بیشتری برخوردار است. موتورهای الکتریکی می‌توانند انتقال گشتاور را در زمان بسیار کوتاهی در حد ۱۰ میلی‌ثانیه تنظیم کنند که بسیار سریع‌تر از زمان ۱۰۰ تا ۲۰۰ میلی‌ثانیه‌ای مورد نیاز در موتورهای احتراق داخلی است.

با ادغام منحنی‌های پاچکا در کنترل‌کننده موتور، یک خودروی الکتریکی می‌تواند نسبت لغزش طولی را به دقت مدیریت کرده و شتاب را بدون از دست دادن چسبندگی به حداکثر برساند. این امر نیازمند درک بسیار دقیقی از بیضی اصطکاک خاص تایر است، زیرا گشتاور لحظه‌ای می‌تواند به راحتی بر چسبندگی موجود غلبه کند.[5]

با وجود کاربرد گسترده، فرمول جادویی استاندارد محدودیت‌هایی نیز دارد؛ به ویژه در مدل‌سازی سناریوهای لغزش ترکیبی که در آن‌ها نیروهای عرضی و طولی به صورت دینامیک با یکدیگر تعامل دارند. هنگامی که یک تایر تحت ترمزگیری شدید و فرمان‌دادن تند به طور همزمان قرار می‌گیرد، جفت‌شدگی نیروها می‌تواند از پیش‌بینی‌های نیمه‌تجربی منحرف شود. پژوهشگران همچنان در حال اصلاح این مدل‌ها هستند و با ترکیب الگوریتم‌های تطبیقی برای تخمین بهتر اصطکاک در سطوح با چسبندگی پایین، اطمینان حاصل می‌کنند که بازنمایی دیجیتالی تایر با واقعیت فیزیکی جاده همخوانی داشته باشد.[1][5]
