پل‌های حرارتی و هدررفت انرژی: چگونه اسکلت چوبی و فلزی تا ۸۰ درصد از کارایی عایق‌بندی دیوارها می‌کاهند

عدد مقاومت حرارتی (R-value) که روی رول‌های عایق چاپ می‌شود، آن مقاومتی نیست که دیوار خانه شما در واقعیت به آن می‌رسد. از آنجا که اسکلت‌های چوبی و فلزی گرما را بسیار سریع‌تر از پشم‌شیشه یا فوم منتقل می‌کنند، این اجزای سازه‌ای مانند پل‌های حرارتی عمل کرده و با عبور دادن گرما از کنار عایق، عملکرد واقعی دیوار را در سازه‌های چوبی تا ۵۰ درصد و در سازه‌های فلزی تا ۸۰ درصد کاهش می‌دهند.[3][4]

ریشه این اختلاف در معیاری به نام «نسبت اسکلت‌بندی» نهفته است. در یک دیوار مسکونی معمولی، ستون‌ها با فاصله ۱۶ اینچ (حدود ۴۰ سانتی‌متر) از مرکز یکدیگر قرار می‌گیرند. اگر صفحات بالایی و پایینی، نعل‌درگاه پنجره‌ها و گوشه‌ها را هم اضافه کنید، چوب توپر تقریباً ۲۵ درصد از کل مساحت دیوار را تشکیل می‌دهد.[4]

این یعنی یک‌چهارم دیوار شما اصلاً با آن پشم‌شیشه پف‌دار یا سلولز متراکمی که بابتش پول داده‌اید، عایق نشده است؛ بلکه از چوب توپر سازه تشکیل شده است. چوب نرم دارای مقاومت حرارتی حدود ۱٫۲۵ به ازای هر اینچ است، به این معنی که گرما را تقریباً چهار برابر سریع‌تر از عایق‌های استاندارد میانی منتقل می‌کند.

این پدیده به عنوان «پل حرارتی» شناخته می‌شود. گرما همیشه مسیری را انتخاب می‌کند که کمترین مقاومت را داشته باشد. وقتی دیواری پر از عایق‌های با مقاومت بالا می‌شود، انرژی حرارتی به‌سادگی آن را دور زده و مستقیماً از طریق ستون‌های چوبی رسانا جریان می‌یابد تا از خانه خارج شود. دانیل اوربی در نشریه Building Enclosure می‌نویسد: «هیچ مرز مشخصی وجود ندارد که یک ماده از آن به بعد در دسته 'عایق' قرار گیرد. با این حال، هم اسکلت چوبی و هم فلزی، گرما را بسیار راحت‌تر از محصولات عایق‌بندی منتقل می‌کنند.»[3]

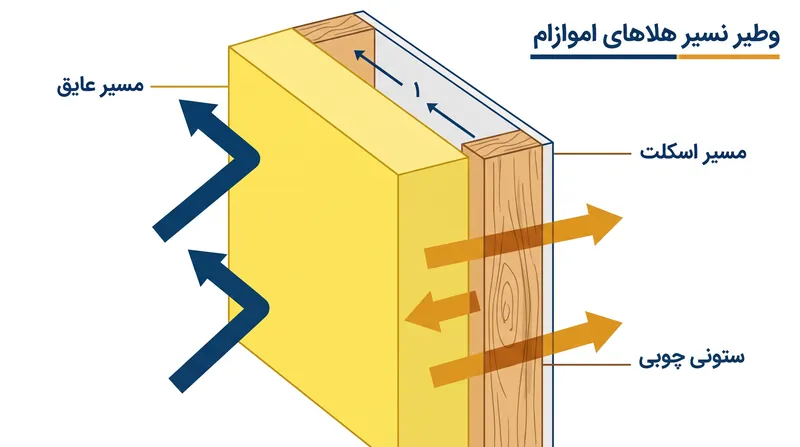

مهندسان ساختمان این هدررفت را با استفاده از «روش مسیر موازی» محاسبه می‌کنند. این فرمول با میانگین‌گیری از مقاومت حرارتی فضاهای عایق‌شده و مقاومت حرارتی اجزای اسکلت بر اساس نسبت مساحت آن‌ها، مقاومت حرارتی واقعی یا همان مقاومت حرارتی کل دیوار را تعیین می‌کند.[4]

برای یک صاحب‌خانه، تاوان ریاضی این قضیه سنگین است. اگر یک دیوار استاندارد با ستون‌های ۲ در ۴ اینچ را با پشم‌شیشه متراکم R-15 ارتقا دهید، همان ۲۵ درصد نسبت اسکلت‌بندی، مقاومت حرارتی واقعی کل دیوار را به عدد ناچیز R-14.2 کاهش می‌دهد. در خانه‌های قدیمی‌تر با اسکلت‌بندی ضعیف‌تر و ایرادات اجرایی، این هدررفت حرارتی به‌راحتی می‌تواند به ۲۵ تا ۳۰ درصد برسد.[4]

اما اگر چوب را یک سطل سوراخ در نظر بگیریم، اسکلت فلزی مانند یک لوله باز است. فلز صدها بار سریع‌تر از چوب گرما را منتقل می‌کند. در تغییر کاربری ساختمان‌های تجاری یا خانه‌های مدرن با اسکلت فلزی، اثر پل حرارتی برای بهره‌وری انرژی فاجعه‌بار است.[3]

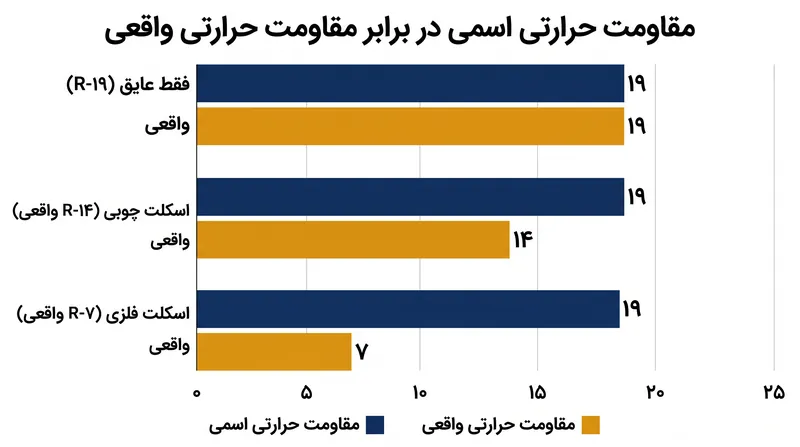

بر اساس داده‌های مهندسی ساختمان، قرار دادن یک عایق پشم‌شیشه R-19 در داخل یک دیوار با ستون‌های فلزی ۲ در ۶ اینچ که با فاصله ۱۶ اینچ از هم قرار گرفته‌اند، اثربخشی عایق را به میزان حیرت‌آور ۶۳ درصد کاهش می‌دهد. عملکرد این دیوار در واقع معادل R-7.1 خواهد بود که عملاً هزینه اضافی پرداخت‌شده برای عایق‌های ضخیم‌تر را بی‌اثر می‌کند.[3]

اگر از پروفیل‌های فلزی Z شکل یا اتصالات نما بدون استفاده از عایق‌های حرارتی (ترمال بریک) استفاده شود، فلز می‌تواند عامل انتقال نیمی از کل جریان حرارتی عبوری از مجموعه دیوار باشد. این امر مقاومت حرارتی واقعی را تا ۸۰ درصد نسبت به عدد اسمی درج‌شده روی بسته‌بندی کاهش می‌دهد.[3]

این قوانین فیزیک توضیح می‌دهند که چرا صرفاً چپاندن عایق‌های ضخیم‌تر در فضای خالی دیوارها، اغلب نمی‌تواند قبض‌های انرژی را کاهش دهد یا جلوی سوز و سرما را بگیرد. عایق کار خودش را می‌کند، اما اسکلت ساختمان با فراهم کردن یک مسیر خروج سریع برای هوای مطبوع داخل، فعالانه در حال خنثی کردن اثر آن است.[2]

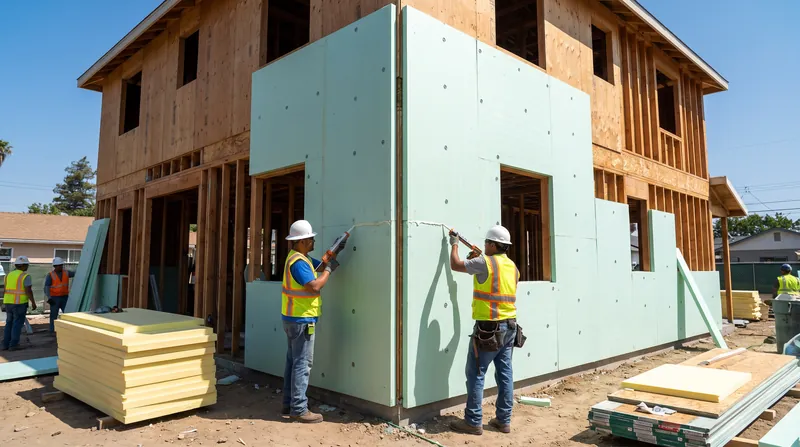

راه‌حل قطعی — و الزامی که روزبه‌روز در مقررات مدرن انرژی مانند IECC 2021 بیشتر به چشم می‌خورد — «عایق‌بندی پیوسته» است. این روش شامل پوشاندن کل نمای خارجی اسکلت خانه با یک لایه یکپارچه از فوم سخت، پشم سنگ یا تخته فیبر چوبی است.

عایق‌بندی پیوسته مانند یک پتوی حرارتی عمل کرده و اسکلت رسانا را از دمای شدید بیرون به‌طور فیزیکی جدا می‌کند. با قطع کردن ارتباط پل‌های حرارتی، یک لایه نسبتاً نازک از عایق خارجی می‌تواند عملکرد دیوار را بسیار بیشتر از یک ارتقای عظیم در عایق‌بندی داخلی بهبود بخشد.[3]

برای صاحب‌خانه‌هایی که قصد بازسازی اساسی، تعویض نما یا ساخت یک خانه جدید را دارند، معادلات تصمیم‌گیری اساساً تغییر کرده است. درخواست یک دیوار با مقاومت R-20 از پیمانکار دیگر معیار درستی نیست. متغیری که مصرف واقعی انرژی را تعیین می‌کند، «مقاومت حرارتی واقعی کل دیوار» است؛ معیاری که طراح را مجبور می‌کند پیش از نصب دیوارهای گچی، نسبت اسکلت‌بندی را در نظر گرفته و پل‌های حرارتی را از بین ببرد.[1]
