چرا خطوط انتقال برق فشار قوی بدون روکش عایق و به شکل سیم لخت کشیده می‌شوند؟

برنامه‌ریزان شبکه برق در سراسر ایالات متحده برای پاسخ‌گویی به تقاضای فزاینده ناشی از مراکز داده هوش مصنوعی، به‌سرعت در حال استقرار فناوری‌های پیشرفته انتقال نیرو هستند. در شرایطی که بهره‌برداران منطقه‌ای تحت فشار شدیدی برای اتصال سریع بارهای مصرفی سنگین قرار دارند، کانون توجهات به سمت «تعویض هادی» معطوف شده است؛ راهکاری که در آن بدون تغییر دکل‌های موجود، سیم‌های قبلی با خطوطی با ظرفیت انتقال بسیار بالاتر جایگزین می‌شوند.[1]

این تلاش برای استفاده حداکثری از زیرساخت‌های موجود، یک محدودیت بنیادین فیزیکی را در شبکه برق نمایان می‌کند: تک‌تک دهلیزهای اصلی انتقال نیرو متکی بر سیم‌های فلزی لختی هستند که مستقیماً در مجاورت جریان هوا و عوامل جوی قرار دارند. در حالی که سیم‌کشی خانگی به‌خوبی با روکش‌های پلاستیکی محافظت می‌شود، خطوط فشار قوی کاملاً بدون عایق هدایت می‌شوند.[1]

فقدان عایق روی خطوط انتقال، تصمیمی برای کاهش هزینه‌ها نبوده بلکه یک الزام مهندسی محض است. کشیدن یک غلاف پلاستیکی محافظ روی کابل‌های فشار قوی، ویژگی‌های فیزیکی و حرارتی آن‌ها را دستخوش دگرگونی بنیادین می‌کند. دو مانع اساسی در مسیر عایق‌کاری خطوط هوایی، جریمه وزنی فوق‌العاده سنگین و ناتوانی هادی در دفع حرارت تولیدی است.[3]

برای درک ابعاد این مسئله، مهندسان استحکام دی‌الکتریک لازم برای مهار ولتاژ در سطوح انتقال را ارزیابی می‌کنند. یک خط انتقال استاندارد با ولتاژ ۳۴۵ هزار ولت نیازمند لایه بسیار ضخیمی از پلی‌اتیلن شبکه‌ای (XLPE) است تا از ایجاد قوس الکتریکی جلوگیری شود. این حجم عظیم از پلیمر، سیمی سبک‌وزن را عملاً به یک لوله انتقال سنگین تبدیل می‌کند.[2]

بار خردکننده عایق‌های پلیمری

یک کابل استاندارد آلومینیومی تقویت‌شده با فولاد (ACSR) موسوم به سیم «دریک»، تقریباً ۱.۶ کیلوگرم در هر متر وزن دارد. این وزن کم به شرکت‌های برق امکان می‌دهد سیم را در دهانه‌هایی به طول چندصد متر میان دکل‌ها معلق نگه دارند؛ جایی که مغزی فولادی استحکام کششی را تأمین می‌کند و پوسته آلومینیومی حامل جریان الکتریکی است.[3]

چنانچه همان خط ۳۴۵ کیلوولتی به عایق پلی‌اتیلن شبکه‌ای—که در کابل‌های زیرزمینی یا دریایی کاربرد دارد—مجهز شود، وزن آن به حدود ۳۹ کیلوگرم در هر متر افزایش می‌یابد؛ یعنی افزایشی بیش از ۲۳۰۰ درصد در بار مرده سازه. دکل‌های مشبک و استاندارد خطوط هوایی اساساً برای تحمل چنین جرم عظیمی طراحی نشده‌اند.[3]

بر پایه ارزیابی فنی فکت‌لن از استانداردهای مهندسی شبکه، پایداری سازه‌ای دکل‌های انتقال بر اساس کشش کابل، طول اسپن میان دو پایه و تنش‌های محیطی نظیر باد و یخ‌زدگی محاسبه می‌شود؛ بنابراین افزودن ۳۷ کیلوگرم پلاستیک به ازای هر متر کابل، می‌تواند موجب فروریختن فوری دکل‌های استاندارد مشبک شود.[3]

حتی اگر دکل‌ها برای تحمل بار استاتیک تقویت شوند، افزایش سطح مقطع خارجی کابل‌های عایق‌بندی‌شده خطرات سازه‌ای تازه‌ای پدید می‌آورد. کابل ضخیم‌تر در برابر بادهای شدید همانند بادبان عمل کرده و بار افقی سهمگینی را به دکل منتقل می‌کند. افزون بر این، در طوفان‌های زمستانی، قطر بزرگ‌تر رسانا موجب نشست شعاعی حجم بسیار بیشتری از یخ خواهد شد.[2]

نگه‌داشتن ایمن کابل‌های ۳۴۵ کیلوولتی تمام‌عایق در هوا، مستلزم احداث پایه‌های بسیار تنومند و پل‌مانند با فواصل استقرار اندک است. هزینه‌های آزادسازی حریم و اجرای عمرانی چنین طرحی، انتقال برق در مسافت‌های طولانی را از دید اقتصادی غیرممکن می‌سازد. از این رو، شبکه برای مهار ولتاژ، به جای استفاده از پلیمر، به فاصله‌گذاری فیزیکی در هوا متکی است.[3]

تله حرارتی تلفات ژول

فراتر از عدم امکان سازه‌ای ناشی از بار سنگین، عایق‌کاری هادی‌ها بحران حرارتی حل‌ناشدنی به همراه دارد. با گذر جریان برق از رسانای آلومینیومی، الکتریسیته با مقاومت درونی فلز مواجه می‌شود. این مقاومت بخشی از انرژی الکتریکی را به حرارت بدل می‌کند؛ پدیده‌ای که در فیزیک با عنوان تلفات ژول شناخته می‌شود.[2]

برای حفظ کارکرد ایمن، خط انتقال باید بتواند این گرمای تولیدی را با همان سرعت تخلیه کند. سیم‌های فلزی بدون روکش، انرژی گرمایی را از طریق جابه‌جایی طبیعی مستقیماً به هوای آزاد پس می‌دهند. وزش باد روی آلومینیوم نمایان، پیوسته گرما را پراکنده ساخته و امکان عبور صدها آمپر جریان را بدون داغ‌شدن بیش از حد فراهم می‌آورد.[2]

پوشاندن هادی در عایق پلاستیکی، حرارت تولیدشده را در لایه‌های درونی محبوس می‌کند. اغلب عایق‌های الکتریکی، عایق حرارتی بسیار کارآمدی نیز هستند. بدون دسترسی به جریان هوای خنک‌کننده، دمای مغزی آلومینیومی همگام با افزایش جریان به‌شدت بالا رفته و گلوگاه حرارتی خطرناکی شکل می‌گیرد.[3]

پلی‌اتیلن شبکه‌ای هرچند پلیمری بادوام است، اما آستانه تحمل حرارتی مشخصی دارد. اگر دمای کارکرد پیوسته این پلاستیک از ۹۰ درجه سلسیوس فراتر رود، فرآیند تخریب ساختاری آن شتاب می‌گیرد. در صورت عایق‌کاری خطوط هوایی انتقال، اپراتورها ناچارند توان عبوری از خط را به میزان چشمگیری کاهش دهند تا از ذوب پلیمر پیشگیری شود.[3]

بر اساس تحلیل فکت‌لن، بهره‌برداری از یک خط هوایی عایق‌دار با همان ظرفیت کابل لخت، موجب نابودی عایق از درون به بیرون می‌شود؛ در نتیجه برای تثبیت دما در محدوده مجاز، ظرفیت مجاز جریان (آمپاسیتی) باید چنان تقلیل یابد که خط کارایی خود را در انتقال عمده برق از دست خواهد داد.[3]

هوا؛ کامل‌ترین عایق دی‌الکتریک طبیعی

به دلیل موانع مکانیکی و حرارتی ناشی از عایق‌های پلیمری، شرکت‌های توزیع و انتقال به فراوان‌ترین ماده دی‌الکتریک جهان یعنی هوا تکیه کرده‌اند. هوا در صورت رعایت فاصله فیزیکی کافی میان سیم برق‌دار و سازه زمین‌شده، یک عایق الکتریکی فوق‌العاده باکیفیت و کارآمد است.[2]

دکل‌های مشبک عظیمی که پهنه دشت‌ها را پوشانده‌اند، مشخصاً با هدف حفظ این حریم هوایی برپا شده‌اند. مهندسان با بالا بردن ارتفاع کابل‌ها به میزان ده‌ها متر از سطح زمین و حفظ فاصله چندمتری میان فازها، مانع از جهش ولتاژ و بروز جرقه الکتریکی می‌شوند. به این ترتیب، اتمسفر یک لایه عایق بی‌وزن و کاملاً رایگان فراهم می‌کند.[2]

هوا برخلاف پلیمرهای سنتزی، قابلیت خودترمیمی دائمی دارد. در صورت اصابت آذرخش یا جهش ناگهانی ولتاژ در کابل‌های روکش‌دار، جداره پلاستیکی دچار سوراخ‌شدگی دائمی شده و نیازمند تعویض فیزیکی است. اما در شکست عایقی در هوا، به‌محض فروکش‌کردن موج اضافه ولتاژ، خاصیت عایق‌بندی حریم هوایی فوراً احیا می‌شود.[3]

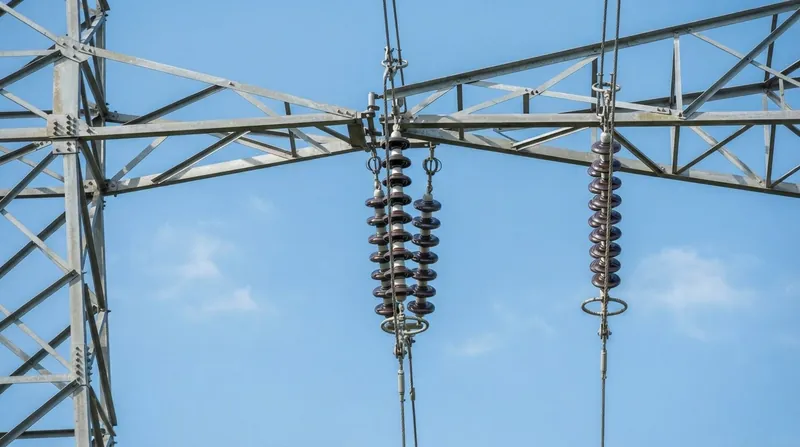

تنها بخش خطوط انتقال هوایی که در آن عایق فیزیکی به کار رفته، نقاط اتصال کابل به سازه است. رشته‌مقره‌های سرامیکی، شیشه‌ای یا کامپوزیتی بزرگ، سیم‌های لخت را از دکل‌های فولادی آویزان نگه می‌دارند. این دیسک‌های پره‌دار مانع از نشت جریان به سمت دکل و تخلیه به زمین می‌شوند و در عین حال، طول هادی میان دکل‌ها کاملاً برهنه باقی می‌ماند.[2]

گذار زیرساختی به هادی‌های نوین کامپوزیتی

از آنجا که خطوط انتقال باید لخت باقی بمانند، طراحان شبکه برای افزایش ظرفیت انتقال نمی‌توانند بدون در نظر گرفتن محدودیت‌های وزنی و حرارتی صرفاً سیم‌ها را ضخیم‌تر کنند. خطوط سنتی مجهز به مغزی فولادی هنگام گرم شدن زیر بار شدید، دچار اتساع طولی شده و به شکلی خطرناک به زمین نزدیک می‌شوند؛ شکم‌دادگی ناشی از حرارت، ظرفیت انتقال راهروهای فعلی را محدود می‌کند.[1]

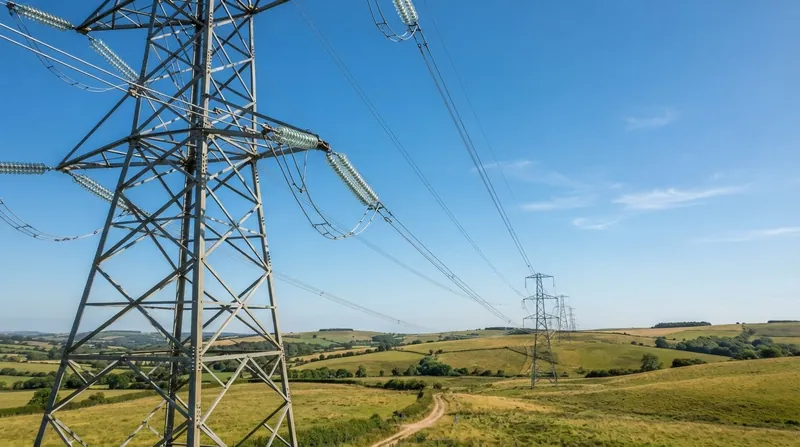

برای غلبه بر این چالش، صنعت انتقال به فناوری‌های پیشرفته روی آورده است. در هادی‌های نوین با ظرفیت بالا، مغزی سنتی فولادی با مغزی کامپوزیتی از جنس فیبر کربن جایگزین شده است. فیبر کربن نه‌تنها به‌مراتب سبک‌تر و مستحکم‌تر از فولاد است، بلکه در اثر مواجهه با دماهای بالا منبسط نشده و دچار افتادگی نمی‌شود.[1]

این هادی‌های پیشرفته به اپراتورها امکان می‌دهند آمپراژ بسیار بیشتری از شبکه عبور دهند و به دمای کاری آلومینیوم اجازه دهند حتی به فراتر از ۱۵۰ درجه سلسیوس برسد. به سبب عدم افزایش طول مغزی کامپوزیتی، سیم لخت حتی در حرارت بسیار بالا، حریم ایمن خود از سطح زمین را حفظ می‌کند.[3]

نصب این سیم‌های لخت پیشرفته به اولویت اصلی برنامه‌های اخیر فدرال برای نوسازی شبکه بدل شده است. از طریق تعویض هادی در مسیرهای فعلی با نمونه‌های مغزکربنی، اپراتورها قادرند ظرفیت دالان انتقال را بدون نیاز به احداث دکل‌های جدید تا دو برابر افزایش دهند؛ فرآیندی که فرآیند ۱۰ ساله اخذ مجوزهای زیست‌محیطی برای احداث مسیرهای جدید را دور می‌زند.[1]

گذار به هادی‌های پیشرفته بیانگر توازن دقیقی است که باید در خطوط انتقال نیرو حاکم باشد. هر مؤلفه باید از حیث وزن، مقاومت کششی و نرخ دفع گرما بهینه شود. کابل‌ها باید همچنان در معرض وزش مستقیم باد باشند تا بتوانند انرژی عظیمی را که حمل می‌کنند به سلامت انتقال دهند.[3]

همزمان با تحول شبکه برق برای پاسخ به موج هوش مصنوعی و برقی‌سازی سراسری، قوانین بنیادی فیزیک حاکم بر خطوط نیرو دست‌نخورده باقی می‌ماند. آسمان همچنان عایق اصلی سیستم انتقال سراسری خواهد بود و وزن سازه را مهارپذیر و دمای کاری آن را در محدوده پایدار نگه می‌دارد.[1]

ضرورت فوری به‌روزرسانی این شریان‌های لخت، ریشه در دگرگونی بنیادین سبد تولید برق دارد. نیروگاه‌های سنتی در حال بازنشستگی هستند، در حالی که منابع تجدیدپذیر متغیر و دیتاسنترهای غول‌پیکر در نقاط جغرافیایی نامتقارن مستقر می‌شوند. این ناهمگونی مکانی، مستلزم جابه‌جایی احجام بی‌سابقه‌ای از توان میان ایالت‌هاست.[1]

بهره‌برداران شبکه در حال ارزیابی نحوه گنجاندن این هادی‌های پرظرفیت در برنامه‌های بلندمدت خود هستند. در حالی که بحث‌ها پیرامون اصلاحات مقرراتی و تقسیم هزینه‌ها ادامه دارد، جایگزینی فیزیکی سیم‌های لخت در دسترس‌ترین راه‌حل کوتاه‌مدت به شمار می‌رود. ساختار سیم لخت که روزی محدودیت تلقی می‌شد، اکنون پیش‌شرط گسترش سریع ظرفیت شبکه است.[1]

مهندسان با بهره‌گیری از خاصیت خنک‌کنندگی هوای آزاد و استحکام مواد کامپوزیتی جدید، شبکه موجود را فراتر از مرزهای تاریخی خود به کار می‌گیرند. نبود عایق فیزیکی به سامانه اجازه «تنفس» داده و انعطاف‌پذیری حرارتی لازم را برای پاسخ به بارهای عظیم اقتصاد نوین فراهم می‌سازد.[3]

کمیسیون فدرال تنظیم مقررات انرژی تا اواخر سال ۲۰۲۶ به گردانندگان منطقه‌ای مهلت داده تا برنامه‌های جامع اتصال بارهای کلان را ارائه دهند. با نزدیک شدن به این موعد، پاسخ شبکه را واقعیت‌های فیزیکی ترسیم می‌کنند: طراحان برای انتقال نسل آینده انرژی، همچنان به سیم‌های فلزی برهنه و پهنه بی‌کران هوا وابسته‌اند.[1]
