معیار ریلی: طول موج و گشودگی عددی در واقعیت چگونه ترمز کوچک‌سازی تراشه‌ها را می‌کشند؟

یک میکروسکوپ نوری استاندارد، اجسام میکروسکوپی را با جمع‌آوری نور از طریق یک عدسی تفکیک می‌کند؛ فرآیندی که اساساً با طول موج آن نور و زاویه جمع‌آوری عدسی محدود می‌شود. یک اسکنر لیتوگرافی نیمه‌رسانا دقیقاً با همین اصل فیزیکی کار می‌کند، اما با یک تفاوت حیاتی: به جای تاباندن تصویری برای تشخیص توسط چشم انسان، یک تصویر هوایی را روی یک لاک نوری (فتورزیست) حساس به واکنش شیمیایی می‌تاباند که باید از یک آستانه حلالیت سخت‌گیرانه عبور کند.[1]

این فرآیندِ تابش، قلب تپنده تولید در صنعت ۶۰۰ میلیارد دلاری نیمه‌رساناها در جهان است. هر پردازنده مدرنی با تاباندن نور از میان یک نقشه پایه — یعنی یک فتومسک — و کوچک کردن آن الگو روی یک ویفر سیلیکونی برای خلق میلیاردها ترانزیستور ساخته می‌شود.[3]

تلاش بی‌وقفه این صنعت برای گنجاندن توان پردازشی بیشتر در همان مساحت قبلی، اغلب در پسِ اصطلاحات بازاریابی پنهان می‌ماند. کارخانه‌های تولید تراشه (Foundries) مرتباً گره‌های «۳ نانومتری» یا «۱۸ آنگسترومی» را معرفی می‌کنند، اما این برچسب‌ها دیگر با هیچ بُعد فیزیکی واقعی روی تراشه مطابقت ندارند؛ آن‌ها صرفاً کلمات اختصاری تجاری برای نشان دادن یک نسل از بهبودهای عملکردی هستند.

در عوض، حداقل اندازه فیزیکی واقعیِ اجزا — که به عنوان «بُعد بحرانی» (Critical Dimension) شناخته می‌شود — توسط معیار ریلی (Rayleigh criterion) دیکته می‌شود؛ یک اصل نوری که توسط لرد ریلی در سال ۱۸۹۶ فرمول‌بندی شد.[4]

معادله‌ای که این محدودیت را کنترل می‌کند، به شکلی ظریف ساده است: بُعد بحرانی برابر است با یک فاکتور وابسته به فرآیند، ضرب در طول موج نور، تقسیم بر گشودگی عددی (Numerical Aperture) سیستم نوری.[1]

برای اینکه ترانزیستورها از نظر فیزیکی کوچک‌تر شوند، سازندگان تراشه دقیقاً سه اهرم ریاضی برای کشیدن در اختیار دارند. آن‌ها می‌توانند طول موج را کاهش دهند، گشودگی عددی را افزایش دهند، یا فاکتور فرآیند را پایین بیاورند.[1][2]

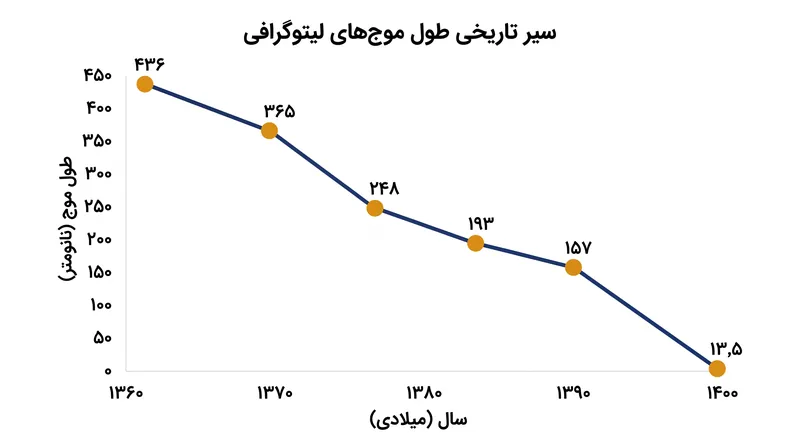

از نظر تاریخی، سرراست‌ترین اهرم، طول موج بود. همان‌طور که در یک چشم‌انداز تاریخی منتشر شده در سال ۲۰۰۶ در نشریه Comptes Rendus de l'Académie des Sciences مستند شده است، این صنعت از نور مرئی به فرابنفش مهاجرت کرد و از خط g با طول موج ۴۳۶ نانومتر به خط i با طول موج ۳۶۵ نانومتر، و در نهایت به فرابنفش عمیق در ۲۴۸ و ۱۹۳ نانومتر رسید.[5]

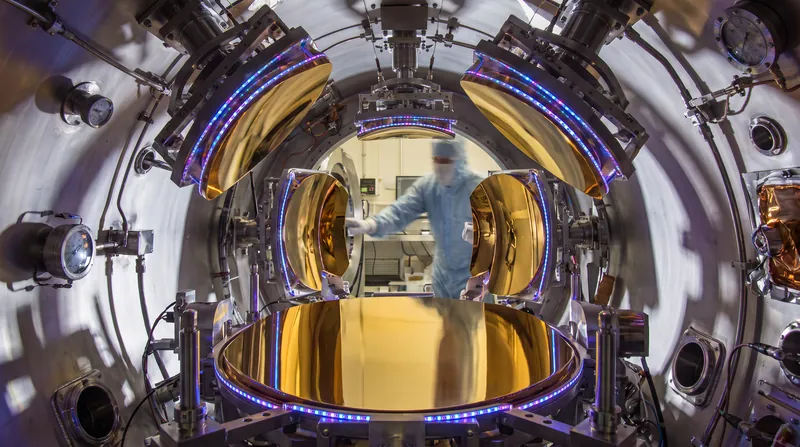

گذار به لیتوگرافی فرابنفش فرین (EUV) یک جهش مهندسی عظیم بود که طول موج را به ۱۳٫۵ نانومتر کاهش داد. این امر نیازمند منابع نوری کاملاً جدیدی بود — شلیک لیزر به قطرات میکروسکوپی قلع — و استفاده از آینه‌های بازتابنده به جای عدسی‌های شیشه‌ای انکساری، چرا که نور ۱۳٫۵ نانومتری تقریباً توسط تمام مواد، از جمله هوا، جذب می‌شود.[6]

با توقف فعلی طول موج روی ۱۳٫۵ نانومتر، تمرکز به سمت مخرج معادله ریلی تغییر کرده است: گشودگی عددی. این معیار، توانایی سیستم نوری در جمع‌آوری و متمرکز کردن نور را تعریف می‌کند.[1][3]

سیستم‌های استاندارد EUV با گشودگی عددی ۰٫۳۳ کار می‌کنند. نسل بعدی اسکنرها که با نام High-NA EUV شناخته می‌شوند، این رقم را به ۰٫۵۵ ارتقا می‌دهند و امکان تمرکز دقیق‌تر و ایجاد اجزای کوچک‌تر را بدون تغییر منبع نور فراهم می‌کنند.[6]

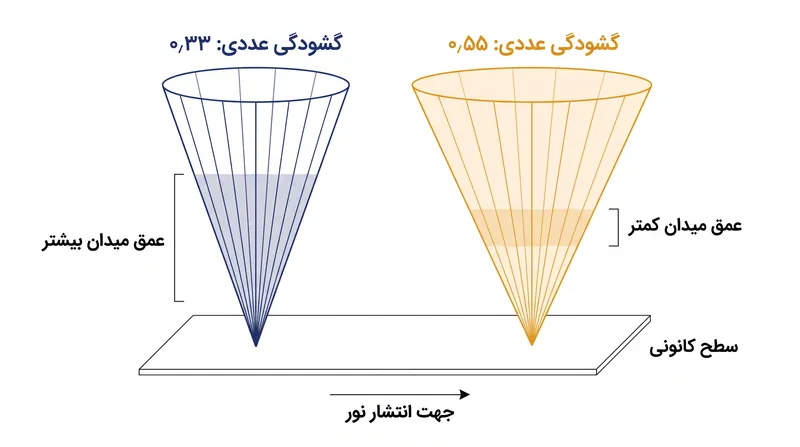

افزایش این گشودگی نیازمند سیستم‌های آینه‌ای بسیار بزرگ‌تر و پیچیده‌تری است. مستندات متدولوژی Ansys Optics تأکید می‌کند که گشودگی عددی بالاتر، زوایایی را که پرتوهای نور روی ویفر همگرا می‌شوند افزایش می‌دهد، که این خود چالش‌های جدید و شدیدی را در زمینه عمق میدان (Depth of Focus) ایجاد می‌کند.[3]

عمق میدان با مربع گشودگی عددی رابطه عکس دارد. این بدان معناست که با افزایش گشودگی از ۰٫۳۳ به ۰٫۵۵، صفحه تمرکزِ بی‌نقص به ضخامت یک تیغ نازک می‌شود و ایجاب می‌کند که ویفر سیلیکونی برای جلوگیری از تار شدن تصویر، مسطح‌تر از همیشه باشد.[1][3]

اهرم نهایی، فاکتور فرآیند است که پیچیدگی فرآیند تولید، از جمله شیمی لاک نوری و تکنیک‌های لیتوگرافی محاسباتی را در بر می‌گیرد.[2]

حد فیزیکی نظری برای این فاکتور در یک نوردهی واحد برابر با ۰٫۲۵ است. مستندات شرکت ASML در مورد جابه‌جا کردن این مرز توضیح می‌دهد که رسیدن به این حد نیازمند تکنیک‌های تهاجمی بهبود وضوح است، مانند اصلاح مجاورت نوری و ماسک‌های تغییر فاز، که نقشه پایه را پیشاپیش دچار اعوجاج می‌کنند تا نور به طور طبیعی به شکل صحیح خم شود.[2]

وقتی فاکتور فرآیند را نتوان از این پایین‌تر برد، تولیدکنندگان به الگودهی چندگانه (Multiple Patterning) متوسل می‌شوند — یعنی تقسیم یک الگوی متراکم بین دو یا چند ماسک. این کار عملاً محدودیت ریلی در نوردهی واحد را دور می‌زند، اما زمان، پیچیدگی و هزینه تولید را به شدت افزایش می‌دهد.[4]

علاوه بر این، خود لاک نوری در این مقیاس‌های میکروسکوپی به یک گلوگاه تبدیل می‌شود. یک مطالعه تطبیقی منتشر شده در PMC در مورد لاک‌های نوری کارآمد فراتر از لیتوگرافی EUV خاطرنشان می‌کند که در ۱۳٫۵ نانومتر، تعداد فوتون‌های در دسترس آن‌قدر کم است که نوسانات آماری باعث زبر شدن لبه‌های خطوط چاپ‌شده می‌شوند.[7]

این پدیده که به عنوان «نویز شات» (Shot Noise) شناخته می‌شود، زبری لبه خطی ایجاد می‌کند که می‌تواند باعث اتصال کوتاه یا خرابی کامل ترانزیستورها شود. برای صاف کردن خطوط، تولیدکنندگان باید دوز تشعشع را افزایش دهند، که این امر سرعت اسکنر را کاهش داده و توان عملیاتی این ماشین‌های چند میلیون دلاری را پایین می‌آورد.[7]

از آنجا که ادبیات اولیه از مؤسساتی مانند Ansys و مؤسسه میکروالکترونیک (Institute for Microelectronics) کاملاً بر اثبات‌های ریاضی و داده‌های عملکردی تکیه دارد، نقل‌قول‌های مستقیم از مهندسان در این متون بنیادین غایب است. با این حال، فیزیک چارچوب سفت و سختی را ارائه می‌دهد که قابل مذاکره نیست.[3][4]

نقشه راه صنعت نیمه‌رسانا برای دهه آینده کاملاً به ایجاد تعادل بین این سه متغیر متکی است. سیستم‌های High-NA EUV با افزایش مخرج کسر، یک مهلت موقت فراهم می‌کنند، اما فیزیکِ جمع‌آوری نور در حال نزدیک شدن به محدودیت‌های عملی خود است.[6]

مرز بعدی، یعنی سیستم‌های Hyper-NA با هدف‌گذاری ۰٫۷۵ یا بالاتر، یا یک تغییر نظری به سمت طول موج‌های حتی کوتاه‌تر، هنوز کاملاً در مرحله تحقیق قرار دارد. معیار ریلی، فارغ از نام‌های بازاریابی که به گره‌های آینده اطلاق می‌شود، همچنان سرعت پیشرفت پردازش را دیکته خواهد کرد.[1][6]
