راز بازماندن سوپاپ ورودی: چطور خودروهای هیبریدی به راندمان ۴۰ درصدی می‌رسند؟

راننده پدال گاز را فشار می‌دهد و انتظار شتابی ناگهانی و غرش آشنای موتورهای سنتی را دارد؛ اما سامانه مدیریت الکترونیکی موتور هدف دیگری دارد: بیرون کشیدن ذره‌ذره انرژی جنبشی از قطره‌قطره بنزین، حتی اگر به معنای تنفس معکوس موتور باشد.

همین تقابل میان قدرت لحظه‌ای و کمال ترمودینامیکی، هویت خودروهای هیبریدی امروزی را شکل داده است. مهندسان خودرو برای رسیدن به مرز دست‌نیافتنی بازده حرارتی ۴۰ درصدی، ایده‌ای مکانیکی از قرن نوزدهم به نام «چرخه اتکینسون» را دوباره زنده کرده و با فناوری دیجیتال پیوند زده‌اند.[1]

اساس این سازوکار بر ترفندی خلاف شهود استوار است: سوپاپ ورودی آن‌قدر دیر بسته می‌شود که بخشی از هوای مکیده‌شده دوباره به منیفولد ورودی پس زده می‌شود. همین نشتیِ برنامه‌ریزی‌شده، الگوی تنفس موتور را دگرگون می‌کند.[3]

با این اقدام، موتور عمداً بخشی از گشتاور دورهای پایین خود را از دست می‌دهد. در یک خودروی معمولی، این سازش مکانیکی نتیجه‌ای جز ماشینی تنبل و کند نداشت که هنگام سبز شدن چراغ قرمز توان شتاب‌گیری سریع را ندارد.

اما وقتی این پیشرانه با یک موتور برقی همراه می‌شود—که بالاترین گشتاور خود را درست در دور موتور صفر تحویل می‌دهد—همین ضعف ظاهری به برگ برنده کم‌مصرف‌ترین خودروهای بازار بدل می‌گردد. موتور برقی دقیقاً همان نقطه‌ضعف را پر می‌کند.

سقف راندمان در چرخه سنتی

موتورهای بنزینی چهارزمانه سنتی بر پایه چرخه اتو کار می‌کنند؛ جایی که کورس تراکم و کورس انبساط دقیقاً هم‌اندازه‌اند. اگر پیستون برای متراکم کردن سوخت ۱۰ سانتی‌متر بالا برود، پس از جرقه‌زدن شمع نیز دقیقاً ۱۰ سانتی‌متر به پایین حرکت می‌کند.

این تقارن اگرچه ساختار مکانیکی ساده‌ای دارد، اما از نظر مصرف انرژی هدررفت بالایی دارد. هنگام باز شدن سوپاپ دود در انتهای کورس احتراق، گازها هنوز فشار و دمای بسیار بالایی دارند که به‌سادگی و به شکل هدررفت انرژی از لوله اگزوز بیرون می‌ریزند.

بر اساس مرجع فنی ویکی‌پدیا: «برای نمونه، یک موتور بنزینی معمولی خودرو تنها با بازدهی در حدود ۲۵ درصد کار می‌کند.» ۷۵ درصد باقی‌مانده از انرژی سوخت به‌خاطر اصطکاک داخلی، تلفات مکش و تخلیه، و گرمای هدررفته در اگزوز از دست می‌رود.[2]

مهندسان از دیرباز می‌دانستند که اگر کورس احتراق طولانی‌تر شود، می‌توان از آن فشار باقی‌مانده کار بیشتری گرفت. اما در موتوری با میل‌لنگ سنتی، افزایش طول تنها یک کورس نیازمند اتصالات مکانیکی بی‌نهایت پیچیده و شکننده است.

در سال ۱۸۸۲ میلادی، جیمز اتکینسون دقیقاً چنین موتوری ساخت: سامانه‌ای با بازوهای مکانیکی چندگانه که کورس تراکم کوتاه و کورس انبساط بسیار بلندی داشت. این طرح روی کاغذ نبوغ‌آمیز بود، اما برای تولید انبوه بیش از اندازه حساس و پیچیده به شمار می‌رفت.[1]

تنفس معکوس در موتور

خودروسازان امروزی بدون نیاز به آن قطعات شکننده، به همان تقارن‌شکنی ترمودینامیکی دست یافته‌اند. آنها به‌جای دست‌کاری در طول فیزیکی کورس پیستون، با بهره‌گیری از زمان‌بندی متغیر سوپاپ‌ها (VVT)، نحوه تنفس موتور را شبیه‌سازی می‌کنند.[3]

در موتورهای نوین چرخه اتکینسون، سوپاپ ورودی حتی پس از اینکه پیستون به پایین‌ترین نقطه کورس مکش رسید، همچنان باز می‌ماند. هنگامی که پیستون برای متراکم کردن هوا و سوخت شروع به بالا رفتن می‌کند، سوپاپ کماکان باز است.

در نخستین بخش از حرکت رو به بالای پیستون، هوای درون سیلندر اصلاً فشرده نمی‌شود؛ بلکه پیستون بخشی از مخلوط هوا و سوخت را دوباره به درون منیفولد ورودی پس می‌راند.

تنها پس از این تأخیر زمانی است که سوپاپ ورودی ناگهان بسته می‌شود و تراکم واقعی آغاز می‌گردد. از آنجا که سیلندر تنها تا حدی از سوخت پر شده، نسبت تراکم مؤثر در مقایسه با ابعاد واقعی سیلندر به‌شدت کاهش می‌یابد.

بااین‌حال، با جرقه‌زدن شمع، گازهای حاصل از سوختن پیستون را در تمام کورس فیزیکی به پایین هل می‌دهند. اکنون نسبت انبساط بسیار بیشتر از نسبت تراکم واقعی است و همین امر باعث می‌شود از مقدار کمتری سوخت، کار مکانیکی بیشتری استخراج شود.

بهای سنگین راندمان بالا

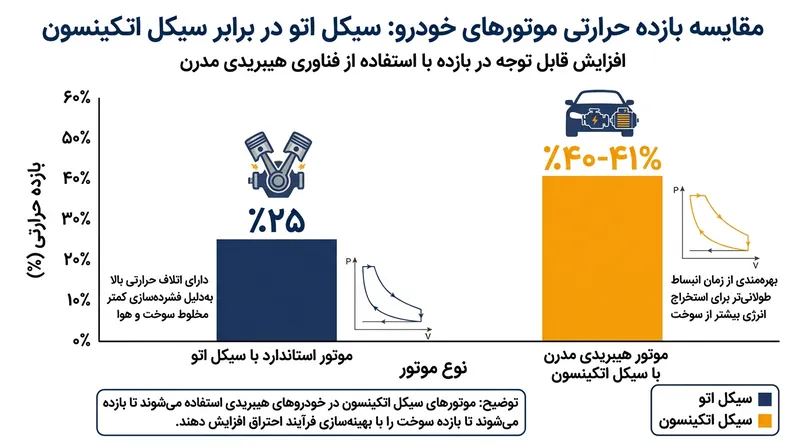

این «انبساط بیش‌ازحد» رمز مصرف بنزین اندک در خودروهای امروزی است. با بهره‌گیری از آخرین ژول انرژی جنبشیِ گازهای احتراق، موتورهای مجهز به این چرخه به بازده حرارتی شگفت‌انگیز ۴۰ تا ۴۱ درصدی می‌رسند.

اما رسیدن به این بازدهی بهای مکانیکی مشخصی دارد. از آنجا که موتور همواره بخشی از شارژ ورودی خود را بیرون می‌دهد، قدرتی معادل پیشرانه‌ای با حجم بسیار کوچک‌تر تولید می‌کند.

یک موتور ۲٫۵ لیتری با چرخه اتکینسون در عمل شاید تنها به اندازه یک موتور ۱٫۸ لیتری سوخت و هوا بسوزاند. در نتیجه، توان خروجی آن کمتر است و گشتاور آن در دورهای پایین در مقایسه با موتورهای عادی به‌مراتب ضعیف‌تر احساس می‌شود.

به گفته کارشناسان فنی نشریه Auto Expert: «در چرخه اتکینسون، چگالی توان بیشینه را فدا می‌کنیم تا در محدوده سرعت‌های معمولی رانندگی، به بهره‌وری بالاتری در مصرف سوخت برسیم.»

اگر این موتور در یک خودروی بنزینی معمولی نصب می‌شد، راننده برای همگام شدن با جریان ترافیک ناچار بود مدام گاز را تخته کند؛ مسئله‌ای که خودرو را کند جلوه می‌داد و با بالابردن دور موتور، تمام صرفه‌جویی سوخت را از بین می‌برد.

پیوند بی‌نقص دو پیشرانه

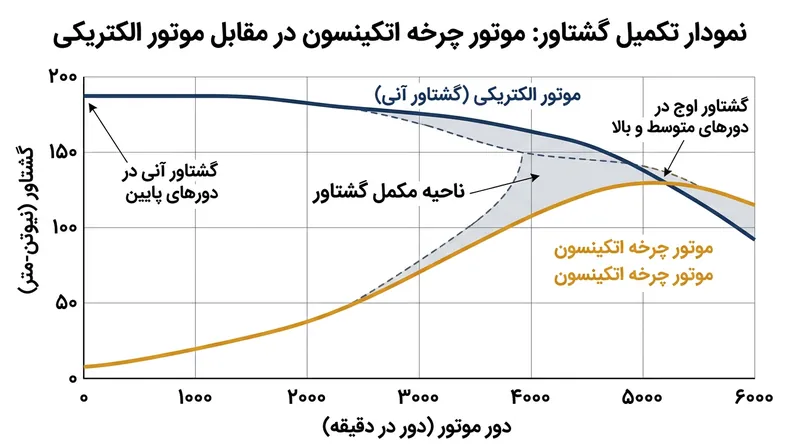

اینجاست که سامانه هیبریدی وارد میدان می‌شود. موتور برقی صرفاً یک ابزار کمکی نیست؛ بلکه چاره‌ای اساسی برای پر کردن خلأ بزرگ گشتاور در چرخه اتکینسون به حساب می‌آید.

موتورهای برقی مزیتی ذاتی دارند که کاستی‌های چرخه اتکینسون را جبران می‌کند: آنها بالاترین گشتاور خود را از همان دور موتور صفر تولید می‌کنند و کششی آنی و بی‌صدا را بدون نیاز به بالارفتن دور موتور رقم می‌زنند.

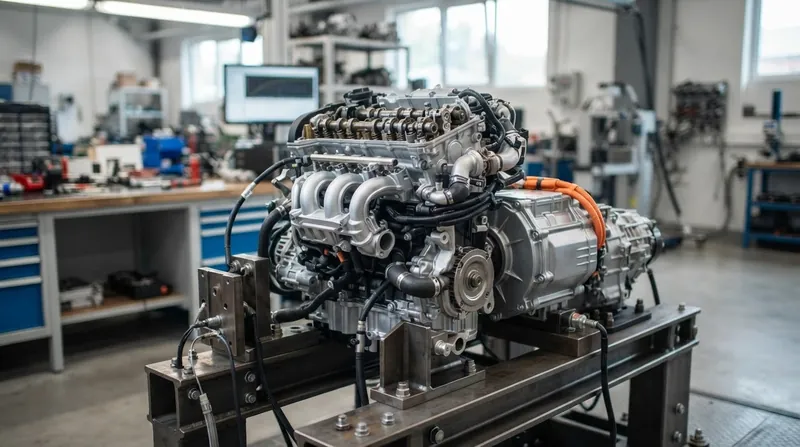

هنگامی که راننده پدال گاز خودروی هیبریدی را فشار می‌دهد، موتور برقی نیروی لازم برای کندن خودرو از زمین را تأمین می‌کند، درحالی‌که موتور بنزینی ممکن است خاموش باشد یا در کمترین دور کار کند.

تا زمانی که موتور برقی بار سنگین شتاب‌گیری اولیه را بر دوش می‌کشد، پیشرانه بنزینی فرصت دارد در همان محدوده باریک و بهینه چرخه اتکینسون فعالیت کند، بدون آنکه فشاری بابت تولید گشتاور سنگین تحمل نماید.

وقتی خودرو به سرعت کروز و یکنواخت رسید، موتور بنزینی وارد مدار می‌شود و با تکیه بر راندمان ۴۰ درصدی خود، شتاب پایدار را حفظ می‌کند؛ مصرفی در حد خودروهای گازوئیلی کم‌حجم که از هر قطره سوخت نهایت بازدهی را بیرون می‌کشد.

این پیوند دوسویه نشان می‌دهد چرا تقریباً همه هیبریدی‌های مدرن از بسته شدن دیرهنگام سوپاپ ورودی بهره می‌برند. موتور الکتریکی و چرخه اتکینسون، دو نیمه از یک کل هماهنگ هستند که استانداردهای بهره‌وری خودرو را ارتقا داده‌اند.
