شهر معکوس: مهندسی پیچیده تونل‌ها، تهویه و سیگنال‌ها در متروی تهران

بسیاری تصور می‌کنند مترو تنها قطاری است که به جای سطح زمین، در یک زیرزمین طولانی حرکت می‌کند و مهندسی آن به حفر یک گودال و ریل‌گذاری ختم می‌شود. اما شواهد علمی و مهندسی این ادعا را کاملا رد می‌کنند؛ شبکه‌ای مانند متروی تهران در واقع یک «شهر معکوس» و یک ماشین ترمودینامیک غول‌پیکر است.

در اعماق تاریک زمین، جایی که فشار خاک، هجوم آب‌های زیرزمینی و کمبود اکسیژن حیات را ناممکن می‌کند، مهندسان با استفاده از فیزیک سیالات، الگوریتم‌های پیچیده و دستگاه‌های حفاری پیشرفته، یک شریان زنده و ایمن خلق کرده‌اند.[7]

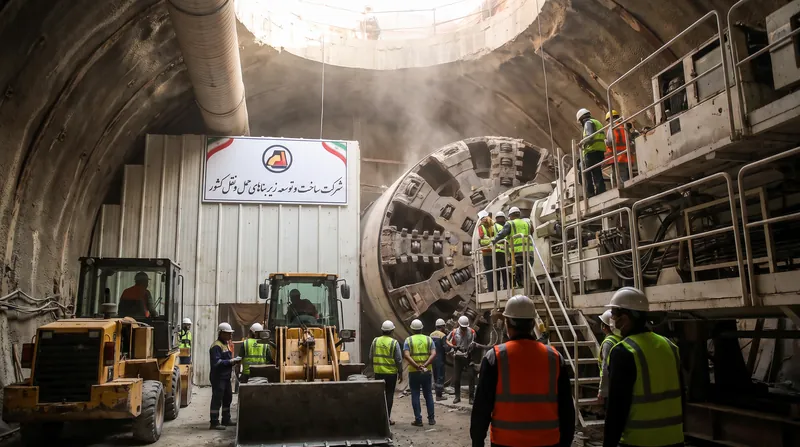

قلب تپنده این عملیات، دستگاه‌های حفاری تونل یا TBM هستند که با تکنولوژی «تعادل فشار زمین» (EPB) کار می‌کنند. خاک تهران ترکیبی پیچیده از رسوبات آبرفتی، شن، رس و در بخش‌هایی مانند توسعه جنوبی خط ۶، سنگ‌های سخت آهکی است.

همان‌طور که حنان صمدی و جعفر حسن‌پور، پژوهشگران دانشگاه تهران در مطالعه سال ۲۰۲۴ خود بیان می‌کنند: «دستگاه EPB راندمان بالا و حداقل اختلال زمینی را ارائه می‌دهد که آن را به انتخابی مطلوب برای ساخت و سازهای شهری تبدیل می‌کند.» یک دستگاه EPB با قطر بیش از ۹ متر، نه تنها خاک را می‌تراشد، بلکه همزمان با تزریق فوم و بنتونیت، خاک را به یک خمیر پلاستیکی تبدیل می‌کند تا فشار وارده از سوی زمین را خنثی کند.[1][2]

در این نبرد ژئوتکنیکی، تیغه‌های دستگاه باید با دقت انتخاب شوند. در بخش‌های نرم‌تر از تیغه‌های خراش‌دهنده و در مواجهه با سنگ‌های سخت از دیسک‌های برشی استفاده می‌شود. داده‌های ثبت‌شده از خط ۷ متروی تهران در سال ۲۰۱۷ نشان می‌دهد که در یک مسیر ۶۵۰۰ متری، بیش از ۱۱۶۹ قطعه برشی (شامل ۶۵۴ خراش‌دهنده و ۱۵۳ دیسک) به دلیل سایش شدید تعویض شده‌اند. این اعداد نشان‌دهنده اصطکاک وحشتناک و مقاومت زمین در برابر نفوذ ماشین‌آلات است.[3]

یکی از بزرگترین کابوس‌های مهندسان در حفر تونل‌های شهری، نشست زمین و آسیب به ساختمان‌های قدیمی روی سطح است. در تهران، وجود قنات‌های متروکه و بافت ناهمگون خاک، این خطر را دوچندان می‌کند.

بر اساس تحقیقات منتشر شده در سال ۲۰۲۴، مهندسان از مدل‌های هوش مصنوعی (مانند سیستم فازی تاکاگی-سوگنو) و شبکه‌های عصبی برای پیش‌بینی دقیق میزان نشست زمین استفاده می‌کنند. با تنظیم دقیق فشار جک‌های پیشران و فشار دوغاب تزریقی در پشت قطعات بتنی تونل، حرکت زمین در حد میلی‌متر کنترل می‌شود تا شهر در بالای سر مسافران در امان بماند.[1][2]

اما پس از ساخت تونل، چالش بعدی تنفس است. چگونه میلیون‌ها مسافر در عمق ۲۰ متری زمین خفه نمی‌شوند؟ پاسخ در پدیده‌ای فیزیکی به نام «اثر پیستونی» (Piston Effect) نهفته است. قطارها در تونل‌های تنگ مترو دقیقاً مانند یک سرنگ عمل می‌کنند؛ هوای پرفشار را در جلوی خود می‌رانند و در پشت سر، یک منطقه فشار منفی (خلاء نسبی) ایجاد می‌کنند. این اختلاف فشار باعث می‌شود هوای تازه از طریق ۲۴ شفت تهویه (که در طول مسیر تعبیه شده‌اند) به داخل کشیده شده و هوای آلوده به بیرون رانده شود.[4]

با این حال، این سیستم تهویه دینامیک بی‌نقص نیست. اثر پیستونی قطارها باعث معلق شدن ذرات ریز گرد و غبار (PM2.5) ناشی از سایش چرخ‌ها روی ریل و ترمز گرفتن می‌شود.

اندازه‌گیری‌های انجام شده در سال ۲۰۲۲ در ایستگاه‌های زیرزمینی تهران نشان می‌دهد که میانگین غلظت سالانه این ذرات در سکوها حدود ۴۷ میکروگرم بر متر مکعب است که گاهی تا ۱.۵ تا ۱.۷ برابر بیشتر از هوای سطح شهر است. به همین دلیل، در ایستگاه‌های مدرن از سیستم‌های تهویه مکانیکی مکمل و کانال‌های عمودی برای تزریق هوای پاک به سطح سکو استفاده می‌شود.[5]

وقتی تونل‌ها حفر شدند و هوا جریان یافت، نوبت به مدیریت ترافیک می‌رسد. هدایت قطارهایی با وزن صدها تن که با فاصله زمانی چند دقیقه از یکدیگر حرکت می‌کنند، نیازمند چیزی فراتر از چراغ‌های راهنمایی سنتی است. سیستم‌های نوین مترو از تکنولوژی «کنترل قطار مبتنی بر ارتباطات» (CBTC) بهره می‌برند. در این سیستم، بلوک‌های ثابت جای خود را به «بلوک‌های متحرک» (Moving Block) می‌دهند؛ به این معنی که موقعیت، سرعت و جهت حرکت هر قطار به صورت لحظه‌ای و از طریق شبکه‌های بی‌سیم به مرکز کنترل مخابره می‌شود.[6]

سیستم CBTC به قطارها اجازه می‌دهد با ایمنی کامل، در فاصله‌ای بسیار نزدیک‌تر به یکدیگر حرکت کنند و سرفاصله حرکت قطارها را کاهش دهند. این الگوریتم‌های هوشمند نه تنها ظرفیت جابجایی مسافر را به شدت افزایش می‌دهند، بلکه با بهینه‌سازی منحنی‌های شتاب و ترمز، مصرف انرژی را نیز به حداقل می‌رسانند. در واقع، متروی مدرن یک شبکه کامپیوتری عظیم است که قطارها در آن تنها بسته‌های داده فیزیکی محسوب می‌شوند که با دقت میلی‌ثانیه‌ای در شریان‌های زیرزمینی شهر هدایت می‌گردند.[6]
