بدنه معادل دورانی و قانون مساحت که پسای گذرصوتی را به حداقل می‌رسانند

در بهار سال ۱۹۵۲، در داخل تونل باد پرسرعت ۸ فوتی در مرکز تحقیقاتی لنگلی متعلق به کمیته ملی رایزنی هوانوردی (NACA)، مهندسان پدیده‌ای را مشاهده کردند که سریع‌ترین جت‌های جهان را در آسمان متوقف می‌کرد. با نزدیک شدن رهگیرهای جدید به سرعت صوت، آن‌ها با یک دیوار نامرئی آیرودینامیکی مواجه می‌شدند.

موتورها نیروی رانش عظیمی تولید می‌کردند، با این حال هواپیما نمی‌توانست از ماخ ۱٫۰ عبور کند. عامل این مسئله، جهش نمایی در پسای موجی بود؛ نیروی قدرتمندی که انرژی هواپیما را مصرف می‌کرد و طراحی‌های آیرودینامیکی متعارف را برای پرواز مافوق‌صوت کاملاً منسوخ می‌ساخت.[5]

خرد حاکم بر هوانوردی اولیه ایجاب می‌کرد که کارآمدترین شکل برای بدنه هواپیما، یک استوانه یا گلوله صاف و پیوسته باشد. بال‌ها، باله‌های دم و محفظه موتورها به عنوان اجزای آیرودینامیکی مجزا در نظر گرفته می‌شدند که به این بدنه مرکزی متصل می‌گشتند.

با این حال، با ورود سرعت پرواز به محدوده گذرصوتی - معمولاً بین ماخ ۰٫۸ و ماخ ۱٫۲ - این رویکرد ماژولار در طراحی، پیامدهای آیرودینامیکی فاجعه‌باری به همراه داشت. شتاب موضعی هوا بر روی بال‌ها امواج شوک مافوق‌صوتی ایجاد می‌کرد، حتی اگر کل هواپیما با سرعتی کمتر از سرعت صوت در حال پرواز بود، که این امر به پسای عظیمی منجر می‌شد.[2][5]

پیشرفت غیرمنتظره از طریق بازنگری در نحوه درک هوا از هواپیما حاصل شد. هوایی که با سرعت از کنار یک وسیله نقلیه گذرصوتی عبور می‌کند، تفاوتی بین بدنه، بال یا دم قائل نمی‌شود. در عوض، به مساحت کل سطح مقطع ماشین در هر برش طولی واکنش نشان می‌دهد.

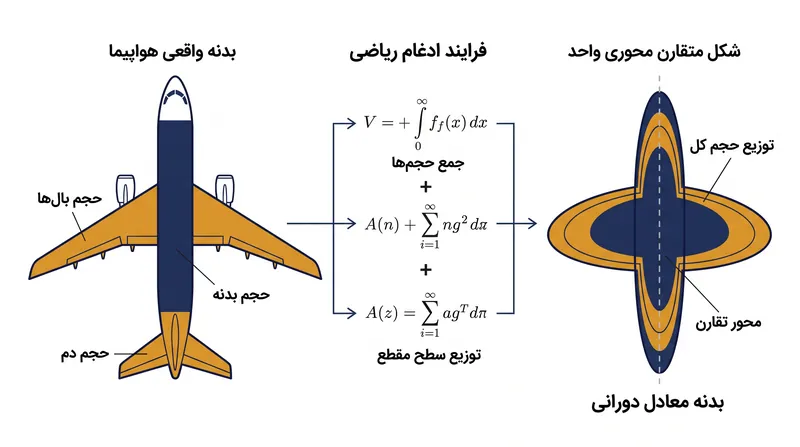

این درک، مفهوم «بدنه معادل دورانی» را متولد کرد. با تقلیل ریاضی هندسه پیچیده و سه‌بعدی یک هواپیما به یک شکل سیگارمانند متقارن و واحد که دقیقاً همان توزیع مساحت سطح مقطع را دارد، مهندسان توانستند پسای موجی هواپیما را به دقت پیش‌بینی کنند.[1][4]

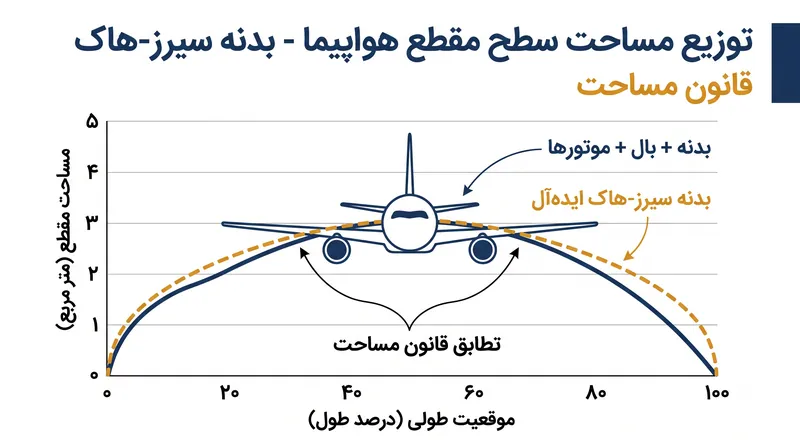

قانون مساحت ایجاب می‌کند که برای به حداقل رساندن پسای موجی، این بدنه معادل دورانی باید تا حد امکان به نرمی از دماغه تا دم بزرگ و کوچک شود. اگر مساحت سطح مقطع به طور ناگهانی تغییر کند، امواج شوک قوی شکل می‌گیرند که انرژی هواپیما را هدر می‌دهند.

توزیع حجم ایده‌آل برای به حداقل رساندن این پسا به عنوان بدنه سیرز-هاک (Sears-Haack) شناخته می‌شود؛ شکلی که از نظر ریاضی استخراج شده و شبیه به یک قطره اشک آیرودینامیک است که در هر دو انتها نوک‌تیز می‌باشد. هرگونه انحراف از این پیشروی حجمی هموار، منجر به یک جریمه آیرودینامیکی فوری و شدید در سرعت‌های گذرصوتی می‌شود.[2]

اعمال این اصل بر روی یک هواپیمای واقعی نیازمند یک انتخاب طراحی خلاف شهود است. از آنجا که بال‌ها به طور ناگهانی مقدار عظیمی به مساحت سطح مقطع در میانه هواپیما اضافه می‌کنند، خود بدنه باید دقیقاً در نقطه‌ای که بال‌ها متصل می‌شوند، باریک شود.

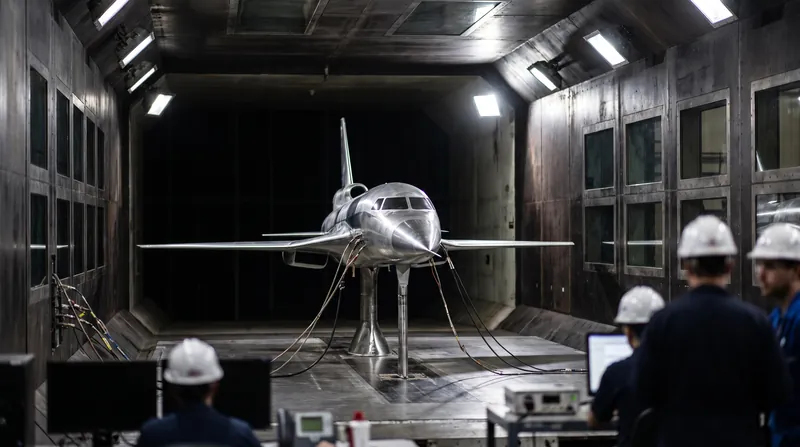

این امر حجم اضافه‌شده را جبران کرده و مساحت کل سطح مقطع بدنه معادل دورانی را هموار و پیوسته نگه می‌دارد. نتیجه این کار، بدنه متمایز کمر زنبوری یا بطری کوکاکولایی است که جنگنده‌های مافوق‌صوت اولیه را تعریف می‌کند؛ یک نشانه بصری از اجرای قانون مساحت در عمل.[1][5]

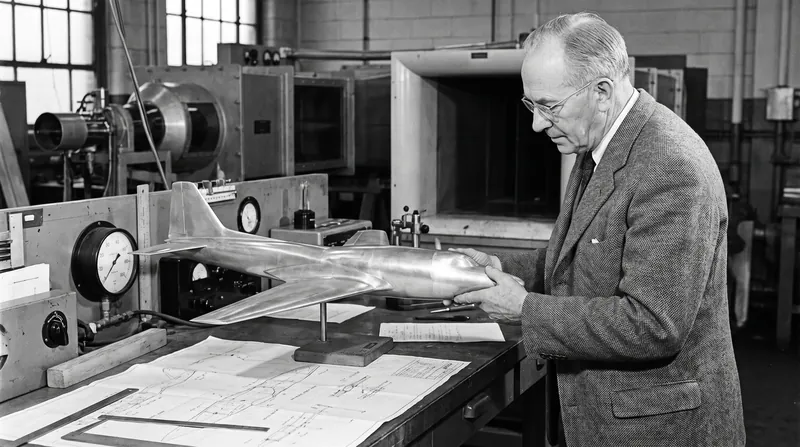

اعتبارسنجی تجربی این نظریه قابل‌توجه بود. در آزمایش‌های اولیه NACA، محققان فرورفتگی‌های خاصی را در بدنه یک مدل سهموی پایه اعمال کردند تا میزان کاهش پسا را اندازه‌گیری کنند. بدنه پایه دارای مساحت پیشانی برابر با ۰٫۰۶۰۶ کل مساحت تصویر افقی بال بود و با بالی با نسبت منظر ۳٫۰۴ و نسبت مخروطی ۰٫۳۹۴ جفت شده بود. هنگام آزمایش در تونل باد، نتایج تأثیر عمیق قانون مساحت بر عملکرد گذرصوتی را تأیید کرد و ثابت نمود که مدیریت یکپارچه حجم نسبت به ساده‌سازی آیرودینامیکی در سطح اجزا برتری دارد.[5]

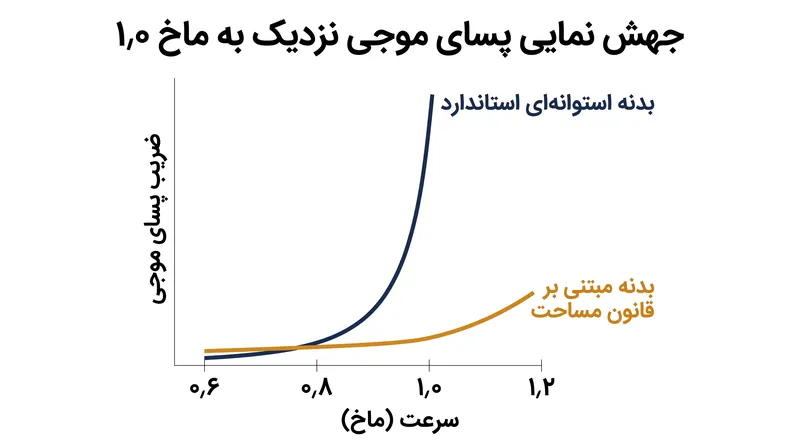

در ماخ ۱٫۰، یک فرورفتگی بهینه‌شده برای ماخ ۱٫۱۰، افزایش پسای پیکربندی پایه را به میزان ۳۵ درصد کاهش داد. یک فرورفتگی تهاجمی‌تر، بهینه‌شده برای ماخ ۱٫۴۱، افزایش پسا را در سرعت صوت به میزان ۲۰ درصد کاهش داد. همان‌طور که در گزارش رسمی تحقیقاتی NACA به قلم جیمز رودیارد هال ذکر شده است: «قانون مساحت گذرصوتی مرجع ۱، ابزاری ساده و مؤثر برای طراحی هواپیماهای پرسرعت با پسای موجی پایین در نزدیکی سرعت صوت فراهم می‌کند.» این اعتبارسنجی، مهندسی هوافضا را اساساً تغییر داد.[5]

قدرت قانون مساحت در استقلال جانبی آن نهفته است. این قانون بیان می‌کند که پسای موجی توسط توزیع طولی مساحت سطح مقطع تعیین می‌شود، صرف‌نظر از اینکه این مساحت چگونه به صورت جانبی توزیع شده باشد.

این بدان معناست که یک متخصص آیرودینامیک می‌تواند جریمه پسای ناشی از یک مخزن سوخت خارجی یا یک محفظه بزرگ ارابه فرود را با کاستن حجم معادلی از بدنه مجاور جبران کند. هوا به سادگی در اطراف حجم کل جریان می‌یابد و نسبت به آرایش خاص اجزا نابینا است، که این امر پیکربندی‌های بسیار انعطاف‌پذیری را برای هواپیما امکان‌پذیر می‌سازد.[1][2]

در حالی که قانون مساحت گذرصوتی، پرواز در نزدیکی ماخ ۱٫۰ را متحول کرد، اثربخشی آن با افزایش بیشتر سرعت به سمت محدوده مافوق‌صوت کاهش می‌یابد. داده‌های تونل باد نشان داد که اثرات مفید فرورفتگی بدنه با افزایش عدد ماخ به طور پیوسته کاهش می‌یابد.

در ماخ ۱٫۳، کاهش پسای ارائه‌شده توسط قانون مساحت گذرصوتی به میزان قابل‌توجهی افت کرد و مهندسان را ملزم ساخت تا مدل‌های ریاضی پیچیده‌تری را برای مدیریت پسای موجی در سرعت‌های بالاتر توسعه دهند، جایی که برش‌های عرضی ساده در قانون اولیه دیگر جریان هوا را به دقت نشان نمی‌دادند.[3][5]

این محدودیت منجر به توسعه قانون مساحت مافوق‌صوت شد. برخلاف قانون گذرصوتی که بر برش‌های عرضی مستقیم در طول هواپیما تکیه دارد، قانون مافوق‌صوت بدنه معادل دورانی را با استفاده از برش‌های مایل محاسبه می‌کند که با زاویه مخروط‌های ماخ تولیدشده در سرعت‌های مافوق‌صوت مطابقت دارند. این امر نیازمند رویکردی بسیار فشرده‌تر از نظر محاسباتی است، زیرا توزیع مساحت بهینه بسته به عدد ماخ طراحی خاص تغییر می‌کند و طراحان را مجبور می‌سازد هواپیما را برای یک پنجره سرعت کروز بسیار باریک بهینه کنند.[3][4]

در محدوده مافوق‌صوت، اولویت طراحی تغییر می‌کند. در حالی که شکل‌دهی بدنه همچنان مهم است، ابزارهای اولیه برای مدیریت پسای موجی به زاویه پس‌گرایی بال، ضخامت ایرفویل و لاغری کلی تبدیل می‌شوند. بدنه‌های معادل دورانی تولیدشده توسط قانون مساحت مافوق‌صوت برای ارزیابی پسای موجی پیکربندی‌های مختلف استفاده می‌شوند و به طراحان اجازه می‌دهند هواپیما را برای یک سرعت کروز خاص بهینه کنند. با این حال، فرورفتگی‌های چشمگیر بدنه که در جت‌های گذرصوتی دیده می‌شود، با حرکت تمرکز آیرودینامیکی به سمت مدیریت امواج شوک مایل در پرواز مافوق‌صوت، کمتر برجسته می‌شوند.[3][4]

امروزه، کاربرد قانون مساحت ظریف‌تر از طراحی‌های چشمگیر کمر زنبوری در دهه ۱۹۵۰ است. هواپیماهای مسافربری تجاری مدرن که با کارایی بالا در محدوده گذرصوتی بالا پرواز می‌کنند، از قانون مساحت از طریق جانمایی دقیق اجزا بهره می‌برند. محفظه‌های موتور دقیقاً در جلو یا پشت حداکثر ضخامت بال قرار می‌گیرند و پوشش‌های مسیر فلپ به گونه‌ای شکل داده می‌شوند که توزیع مساحت را در عقب بال هموار کنند و تعادل حجمی لازم را بدون به خطر انداختن یکپارچگی ساختاری یک کابین مسافری استوانه‌ای به دست آورند.[2]

برخی از هواپیماها از بدنه‌های ضدشوک - غلاف‌های آیرودینامیکی اضافه‌شده به لبه فرار بال - استفاده می‌کنند تا توزیع مساحت سطح مقطع را به طور مصنوعی هموار کرده و از شروع ناگهانی پسای موجی جلوگیری کنند. این اضافات به طور متناقضی با افزودن حجم، پسای کل را کاهش می‌دهند و ماهیت خلاف شهود قانون مساحت را به خوبی نشان می‌دهند.

با پر کردن شکاف‌های حجمی در پشت بال، این غلاف‌ها اطمینان حاصل می‌کنند که بدنه معادل دورانی به نرمی باریک می‌شود و از تغییرات آیرودینامیکی ناگهانی که باعث ایجاد امواج شوک هدردهنده انرژی در سرعت‌های بالای کروز می‌شوند، جلوگیری می‌کنند.[1][2]

گذار از مدل‌های فیزیکی تونل باد به دینامیک سیالات محاسباتی (CFD)، نحوه اعمال قانون مساحت را دگرگون کرده است. شبیه‌سازی‌های با دقت بالا به مهندسان اجازه می‌دهند بدنه معادل دورانی را در میان هزاران تکرار طراحی در عرض چند ساعت ارزیابی کنند. با این حال، حتی با وجود روش‌های مقایسه‌ای پیشرفته چنددقت، اصل اساسی بدون تغییر باقی می‌ماند: توزیع هموار حجم، کلید کارایی گذرصوتی است. CFD به سادگی ابزار دقیق‌تری برای دستیابی به توزیع ایده‌آل سیرز-هاک در معماری‌های پیچیده‌تر و یکپارچه بال-بدنه هواپیما فراهم می‌کند.[2][4]

کشف قانون مساحت به عنوان یک گره تعیین‌کننده در تاریخ مهندسی هوافضا ایستاده است. با تغییر دیدگاه از اجزای منفرد به سیستم یکپارچه بدنه معادل دورانی، محققان قفل عصر مافوق‌صوت را باز کردند. این گواهی بر قدرت مهندسی سیستم‌محور است، جایی که درک تعامل کل‌نگر نیروها راه‌حل‌هایی را به دست می‌دهد که هنگام نگاه کردن به اجزا به صورت مجزا، نامرئی هستند. قانون مساحت همچنان هندسه پنهانی است که امروزه بر هر هواپیمای پرسرعتی در آسمان حاکم است.[1][6]
