قانون توان چهارم معکوس: موازنه برد و توان در ردیابی راداری

نور یک چراغ‌قوه و صدای یک آژیر، هر دو بر اساس قانون مربع معکوس افت می‌کنند و انرژی خود را در حین حرکت از منبع، روی یک کره در حال انبساط پخش می‌کنند. اما رادار باید یک مسیر رفت و برگشت را طی کند. انرژی فرکانس رادیویی به سمت هدف حرکت می‌کند، از سطح آن بازتاب می‌یابد و به گیرنده برمی‌گردد؛ در نتیجه، سیگنال دو بار مشمول قانون مربع معکوس می‌شود. این روند، قانون توان چهارم معکوس را شکل می‌دهد: محدودیت فیزیکی تعیین‌کننده‌ای در مهندسی رادار که ایجاب می‌کند افزایش برد ردیابی، نیازمند افزایشی نمایی (و نه خطی یا توان دوم) در توان فرستنده است.[1][3]

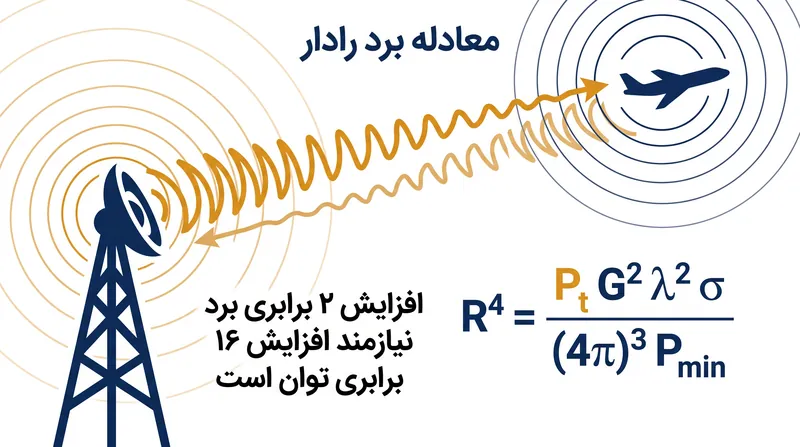

معادله برد رادار این رابطه را به صورت ریاضی فرمول‌بندی می‌کند. این معادله بیان می‌کند که حداکثر برد ردیابی با ریشه چهارم توان ارسالی، بهره آنتن، سطح مقطع راداری هدف و طول موج، تقسیم بر حداقل سیگنال قابل تشخیص، متناسب است. در عمل، این بدان معناست که اگر یک سیستم دفاعی یا یک خودروی خودران بخواهد دو برابر دورتر را ببیند، نمی‌تواند صرفاً توان خروجی خود را دو برابر کند.[1][2]

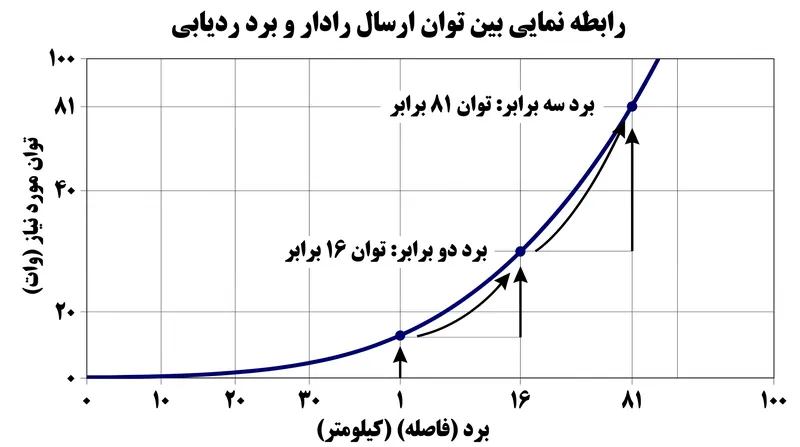

در عوض، دو برابر کردن برد نیازمند ضرب توان فرستنده در عدد ۱۶ است. سه برابر کردن برد نیز به ۸۱ برابر توان نیاز دارد. این ضریب مقیاس‌پذیری، یک سقف فیزیکی سخت ایجاد می‌کند که نشان می‌دهد پیش از آنکه مدیریت حرارتی، تولید توان و اندازه قطعات به موانع مهندسی غیرقابل عبوری تبدیل شوند، چه مقدار انرژی خام را می‌توان به یک سیستم تزریق کرد.[3][4]

در کاربردهای خودروسازی، این محدودیت معماری سیستم‌های پیشرفته همیار راننده (ADAS) را دیکته می‌کند. یک رادار استاندارد خودرو که در فرکانس ۷۷ گیگاهرتز کار می‌کند، ممکن است یک وسیله نقلیه را در فاصله ۱۵۰ متری به طور قابل اعتمادی تشخیص دهد. ارتقای این آستانه ردیابی به ۳۰۰ متر برای رانندگی خودکار در سرعت‌های بزرگراهی، نیازمند افزایش ۱۶ برابری توان است که از محدودیت‌های دفع حرارت محفظه‌های حسگر فشرده تعبیه‌شده در سپرهای خودرو فراتر می‌رود.[4][5]

در نتیجه، صنعت خودرو تا حد زیادی پیگیری توان خام را کنار گذاشته است. در عوض، مهندسان بر مخرج معادله رادار تمرکز می‌کنند: حداقل سیگنال قابل تشخیص. با کاهش کف نویز از طریق پردازش پیشرفته سیگنال و استفاده از آرایه‌های آنتن چندورودی چندخروجی (MIMO)، سیستم‌ها می‌توانند سیگنال‌های بازگشتی ضعیف‌تر را بدون افزایش انرژی ارسال، از میان درهم‌تنیدگی‌های پس‌زمینه استخراج کنند.[1][5]

سیستم‌های راداری دفاعی با همین قوانین فیزیکی مواجه‌اند، اما در مقیاسی کاملاً متفاوت عمل می‌کنند. رادارهای هشدار زودهنگام که برای ردیابی موشک‌های بالستیک در بردهای بیش از ۳۰۰۰ کیلومتر طراحی شده‌اند، به تأسیسات عظیم تولید توان نیاز دارند که اغلب مگاوات‌ها برق مصرف می‌کنند. حتی با چنین توانی، قانون توان چهارم معکوس به این معناست که ردیابی هدفی با سطح مقطع راداری (RCS) کوچک — مانند یک هواپیمای پنهان‌کار — برد مؤثر را به شدت کاهش می‌دهد.[1][6]

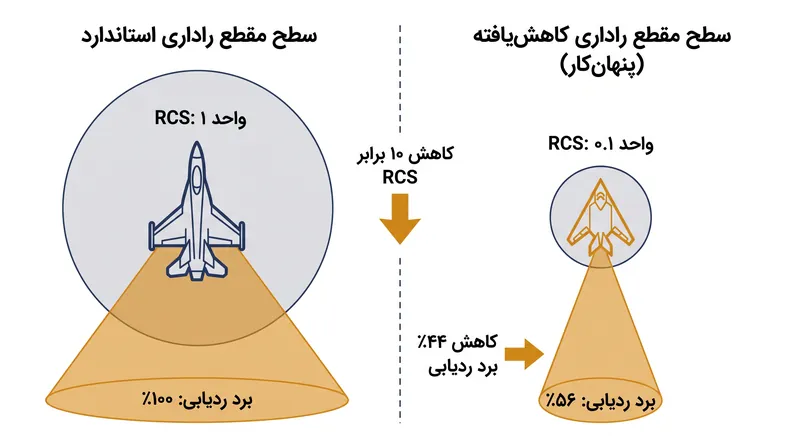

سطح مقطع راداری تنها متغیر در معادله برد است که توسط دشمن کنترل می‌شود. اگر طراحی یک هواپیما RCS آن را با ضریب ۱۰ کاهش دهد، برد ردیابی رادار به اندازه ریشه چهارم عدد ۱۰، یعنی حدود ۴۴ درصد کاهش می‌یابد. برای بازیابی این برد ردیابی از دست رفته، اپراتور رادار باید مجدداً توان را با ضریب ۱۰ افزایش دهد که این امر یک مزیت هزینه نامتقارن برای فناوری پنهان‌کاری ایجاد می‌کند.[1][2][6]

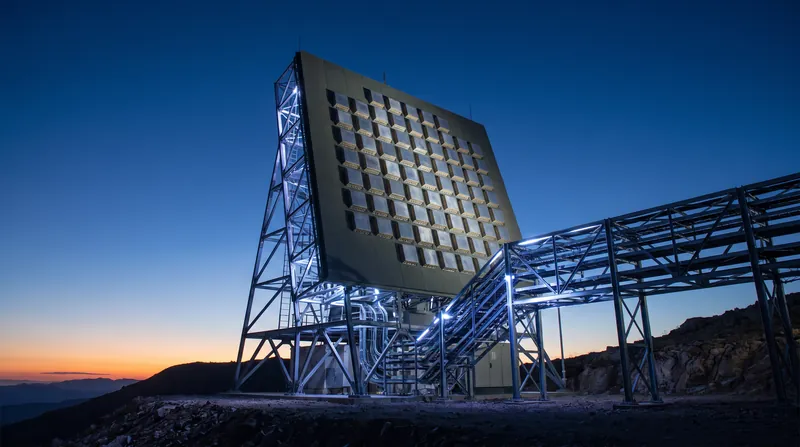

این پویایی، دلیل تغییر رویه به سمت رادارهای آرایه فازی فعال (AESA) در جنگنده‌ها و شناورهای دریایی مدرن را توضیح می‌دهد. سیستم‌های AESA به جای تکیه بر یک فرستنده پرقدرت واحد، توان را در میان هزاران ماژول فرستنده و گیرنده مجزا توزیع می‌کنند. این معماری به رادار اجازه می‌دهد تا انرژی خود را به صورت الکترونیکی متمرکز کند و بهره مؤثر آنتن — که صورت‌کسر دیگری در معادله برد است — را بدون افزایش متناسب در کل توان مصرفی، بالا ببرد.[2][6]

موازنه بین توان و برد، با تضعیف اتمسفری پیچیده‌تر نیز می‌شود. معادله استاندارد رادار، انتشار در خلأ را فرض می‌گیرد. در واقعیت، بخار آب، اکسیژن و نزولات جوی، انرژی فرکانس رادیویی را جذب می‌کنند، به ویژه در فرکانس‌های بالاتر مانند باندهای K و Ka. این جذب، یک ضریب افت نمایی ایجاد می‌کند که با قانون توان چهارم معکوس ترکیب می‌شود؛ به این معنا که افزایش ۱۶ برابری توان در باران شدید، منجر به دو برابر شدن برد ردیابی نخواهد شد.[1][4][6]

برای کاربردهای کوتاه‌برد، مانند حسگرهای سطح صنعتی یا نظارت بر ترافیک، قانون توان چهارم معکوس محدودیت کمتری ایجاد می‌کند. در بردهای زیر ۵۰ متر، توان ارسال مورد نیاز اغلب در مقیاس میلی‌وات اندازه‌گیری می‌شود که امکان عملکرد موج پیوسته و استفاده از سخت‌افزارهای فشرده و کم‌هزینه را فراهم می‌کند. با این حال، حتی در این حوزه‌ها نیز فیزیک ایجاب می‌کند که ردیابی یک عابر پیاده با RCS پایین، نیازمند حساسیت بسیار بیشتری نسبت به ردیابی یک کامیون تجاری در همان فاصله است.[4][5]

محدودیت‌های تحمیل‌شده توسط قانون توان چهارم معکوس، محرک ادغام رادار با سایر روش‌های حسگری بوده است. از آنجا که رادار برای دستیابی به وضوح بالا در بردهای طولانی بدون نیاز به توان و اندازه آنتن بازدارنده با مشکل مواجه است، سیستم‌ها به طور فزاینده‌ای داده‌های رادار را با ورودی‌های اپتیکال و لایدار (LiDAR) ترکیب می‌کنند. رادار اندازه‌گیری‌های قوی سرعت و فاصله را در تمام شرایط آب‌وهوایی ارائه می‌دهد، در حالی که اپتیک وضوح زاویه‌ای لازم برای طبقه‌بندی هدف را فراهم می‌کند.[5][7]

قانون توان چهارم معکوس تضمین می‌کند که مهندسی رادار همچنان تمرینی در بهینه‌سازی باقی بماند تا استفاده از نیروی خام. چه در طراحی یک حسگر موج میلی‌متری برای یک پهپاد تجاری و چه یک آرایه فازی برای یک ناوشکن موشک‌انداز، مهندسان باید توان، اندازه دریچه و قابلیت پردازش را در برابر فیزیک تسلیم‌ناپذیر انتشار سیگنال متوازن کنند. آینده رادار نه در ارسال با صدای بلندتر، بلکه در شنیدن بهتر نهفته است.[3][6][7]
