سه مرحله عملکرد موتور اسکرم‌جت: چگونه تراکم، احتراق و انبساط، پرواز ابرصوت را ممکن می‌سازند

در ۳۰ ژوئیه ۲۰۰۲، پروژه «های‌شات» نخستین احتراق فراصوت پیوسته و موفقیت‌آمیز را در حین پرواز ثبت کرد؛ در این آزمایش، محموله آزمایشی در حالی که با سرعت ۷٫۶ ماخ در جو در حال فرود بود، توانست احتراق را برای کسری از ثانیه حفظ کند. این انتقال داده‌های تله‌متری کوتاه، مفهوم ترمودینامیکی‌ای را که مهندسان هوافضا از دهه ۱۹۵۰ به دنبال آن بودند، اثبات کرد: یک موتور هوازی بدون قطعات متحرک که قادر است در سرعت‌هایی کار کند که توربین‌های سنتی در آن ذوب می‌شوند.[4][7]

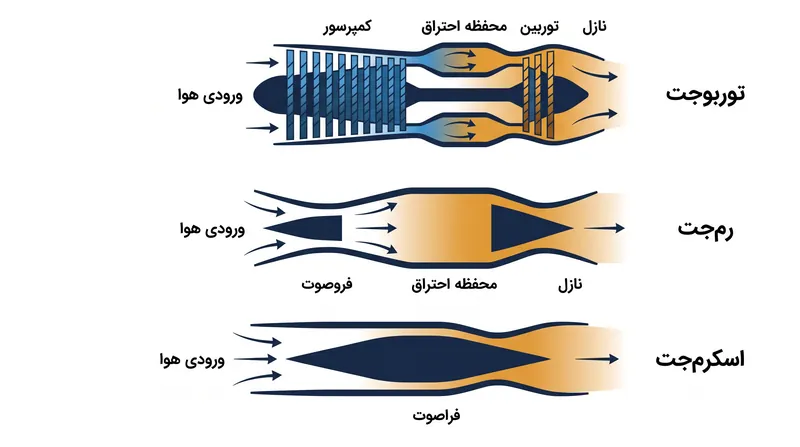

موتور اسکرم‌جت (مخفف رم‌جت با احتراق فراصوت) نشان‌دهنده یک تغییر ساختاری اساسی نسبت به توربوجت‌هایی است که نیروی محرکه هوانوردی تجاری را تامین می‌کنند. یک موتور جت متعارف برای فشرده‌سازی هوای ورودی پیش از ترکیب آن با سوخت، به پره‌های چرخان کمپرسور متکی است.

در سرعت‌های نزدیک به صوت و فراصوت پایین، این تراکم مکانیکی بسیار کارآمد است. با این حال، با نزدیک شدن هواپیما به سرعت ۳ ماخ، انرژی جنبشی عظیم هوای ورودی، گرما و فشار شدیدی تولید می‌کند که پره‌های کمپرسور را هم غیرضروری و هم از نظر ساختاری خطرآفرین می‌سازد.[2][7]

موتورهای رم‌جت این مشکل را با حذف کامل کمپرسور و توربین حل می‌کنند و از حرکت رو به جلوی پرنده برای «کوبیدن» هوا به درون یک ورودی تنگ بهره می‌برند. با این وجود، رم‌جت‌ها همچنان نیازمند آن هستند که سرعت هوای ورودی پیش از وقوع احتراق، تا حد سرعت‌های فروصوت کاهش یابد.

این کاهش سرعت، یک موج شوک عمودی ایجاد می‌کند که افت شدید آیرودینامیکی (پسا) را به همراه داشته و دمای داخلی را به سطوحی می‌رساند که یکپارچگی ساختاری موتور را تهدید می‌کند؛ مسئله‌ای که عملاً عملکرد رم‌جت را در حدود سرعت ۶ ماخ محدود می‌سازد.[2][5]

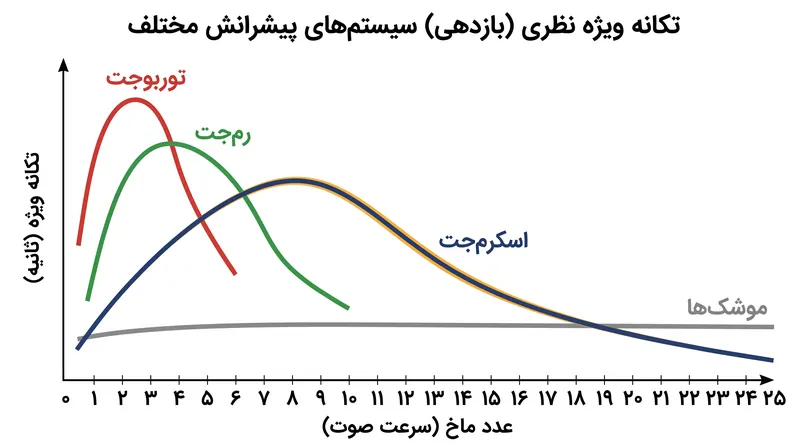

موتور اسکرم‌جت با حفظ جریان هوای فراصوت در تمام چرخه موتور، از این محدودیت حرارتی عبور می‌کند. با جلوگیری از کاهش سرعت هوا به زیر ۱ ماخ، موتور افت فشار و بارهای حرارتی را به حداقل رسانده و از نظر تئوری، پرواز در سرعت‌های بین ۱۲ تا ۲۴ ماخ را امکان‌پذیر می‌سازد. دستیابی به این هدف نیازمند مدیریت جریان هوا در طول سه مرحله متمایز و به شدت وابسته به یکدیگر است: تراکم، احتراق و انبساط.[1][7]

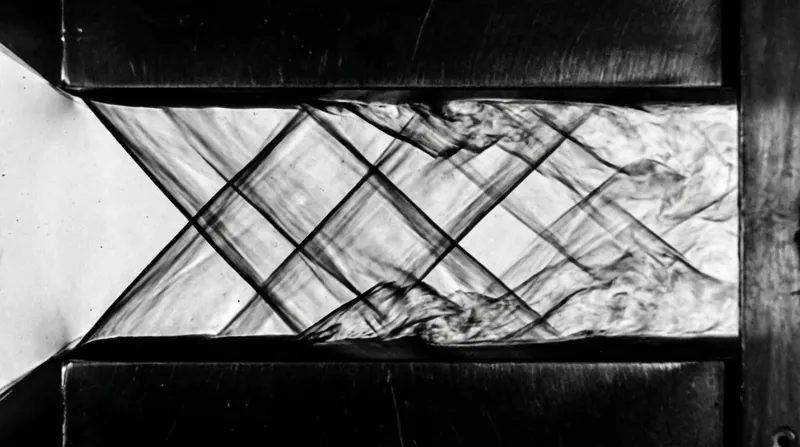

مرحله تراکم پیش از آنکه هوا حتی وارد پوشش موتور شود، آغاز می‌گردد. در معماری اسکرم‌جت، تمام بخش جلویی بدنه هواگرد به عنوان کمپرسور اولیه عمل می‌کند. هنگامی که پرنده با سرعت ابرصوت جو را می‌شکافد، مجموعه‌ای از امواج شوک مایل تولید می‌کند. سطح زیرین پرنده به گونه‌ای شکل داده شده است که روی این امواج شوک سوار شده و جریان هوای آزاد را به طور سیستماتیک متراکم و به سمت ورودی موتور هدایت کند.[3][5]

در داخل دهانه ورودی، هوا از طریق انقباض جریان داخلی، تحت تراکم بیشتری قرار می‌گیرد. هندسه ورودی به گونه‌ای محاسبه شده است که امواج شوک را بین دیواره‌ها بازتاب دهد و با هر بازتاب، فشار و دما را به صورت پله‌ای بالا ببرد. تحقیقات نشان می‌دهد که برای دستیابی به بازدهی بهینه در طول پرواز بین سرعت‌های ۶ تا ۱۲ ماخ، نسبت تراکمی بین ۵۰ تا ۸۰ مورد نیاز است.[5][8]

تا زمانی که هوا به انتهای بخش تراکم می‌رسد، حجم آن به کسری از حجم اولیه‌اش فشرده شده و دمای استاتیک آن به حدود ۹۵۰ کلوین افزایش یافته است. با این حال، نکته حیاتی این است که هوا همچنان با سرعت‌های فراصوت حرکت می‌کند؛ به طوری که حتی اگر سرعت خارجی پرنده ۶ ماخ باشد، سرعت داخلی هوا اغلب در حدود ۲٫۶ ماخ باقی می‌ماند.[8]

بین ورودی و محفظه احتراق، یک منطقه انتقال حیاتی به نام «ایزولاتور» (جداکننده) قرار دارد. از آنجا که احتراق، امواج فشاری خاص خود را تولید می‌کند که می‌توانند به سمت بالا دست جریان حرکت کرده و هندسه ظریف امواج شوک در ورودی را مختل کنند (رویدادی فاجعه‌بار که به عنوان «خفگی موتور» شناخته می‌شود)، ایزولاتور به عنوان یک ضربه‌گیر عمل می‌کند.

این بخش شامل قطار پیچیده‌ای از امواج شوک است که افزایش فشار ناشی از محفظه احتراق را جذب کرده و مرحله تراکم را از واکنش‌های شدیدی که درست در پشت آن رخ می‌دهد، جدا می‌سازد.[1][5]

مرحله دوم، یعنی احتراق، چالش مهندسی مرکزی در موتور اسکرم‌جت است. از آنجا که هوا با سرعت‌های فراصوت در محفظه حرکت می‌کند، مخلوط سوخت و هوا زمان ماندگاری فوق‌العاده کوتاهی دارد؛ معمولاً در حد یک میلی‌ثانیه. مهندسان هوافضا اغلب این فرآیند را به روشن نگه داشتن یک کبریت در میان طوفان تشبیه می‌کنند.[6][7]

برای دستیابی به احتراق در این پنجره زمانی کوتاه، سوخت باید تزریق، پودر و با اکسیژن فراصوت مخلوط شده و پیش از خروج از انتهای موتور بسوزد. طرح‌های اولیه بر تزریق سوخت از دیواره‌های محفظه احتراق متکی بودند، اما جریان فراصوت مانع از نفوذ عمیق سوخت به درون جریان هوا می‌شد. معماری‌های مدرن از پایه‌های تزریق استفاده می‌کنند که در مرکز مسیر جریان قرار گرفته‌اند؛ این پایه‌ها اگرچه نیروی پسا ایجاد می‌کنند، اما اطمینان می‌دهند که سوخت به صورت محیطی و یکنواخت مخلوط می‌شود.[6]

انتخاب سوخت، محدودیت‌های عملیاتی موتور را تعیین می‌کند. هیدروژن به دلیل زمان اشتعال سریع و انرژی ویژه بالا، پیشرانه ترجیحی برای اسکرم‌جت‌های خالص است. با این حال، هیدروژن به مخازن ذخیره‌سازی برودتی حجیم نیاز دارد که بازدهی حجمی پرنده را به شدت محدود می‌کند. سوخت‌های هیدروکربنی مانند جی‌پی-۷ چگال‌تر بوده و ذخیره‌سازی آن‌ها آسان‌تر است، اما کندتر می‌سوزند و نیازمند محفظه‌های احتراق طولانی‌تر یا افزودنی‌های آتش‌گیر مانند سیلان هستند تا از خاموش شدن شعله جلوگیری شود.[6][7]

هنگامی که سوخت مشتعل می‌شود، واکنش گرمازا حرارت را به جریان فراصوت اضافه می‌کند. یک تحلیل ترمودینامیکی از این چرخه خاطرنشان می‌سازد: «توانایی تولید گاز پرفشار از طریق احتراق گرمازا در سرعت فراصوت بسیار محدود است.» آزمایش‌ها نشان می‌دهند که فشار محصولات احتراق به حدود ۲٫۴ تا ۴٫۴ برابر فشار ورودی می‌رسد. این افزایش فشار باید با دقت مدیریت شود؛ اگر فشار از ظرفیت ایزولاتور فراتر رود، موتور دچار خفگی خواهد شد.[8][9]

با شتاب گرفتن پرنده، ترمودینامیک مرحله احتراق تغییر می‌کند. در سرعت‌های نزدیک به ۸ ماخ، انرژی جنبشی جریان هوای آزاد که وارد موتور می‌شود به قدری عظیم است که گرمای آزاد شده از احتراق هیدروژن تنها حدود ۱۰ درصد از کل آنتالپی سیال عامل را تشکیل می‌دهد. در این شرایط افراطی، به حداقل رساندن نیروی پسای آیرودینامیکی در داخل موتور برای حفظ سرعت، بسیار حیاتی‌تر از به حداکثر رساندن انرژی شیمیایی آزاد شده توسط سوخت می‌شود.[7][9]

مرحله نهایی انبساط است، جایی که گازهای خروجی با فشار و دمای بالا به نیروی پیشران رو به جلو تبدیل می‌شوند. درست همان‌طور که بخش جلویی بدنه پرنده به عنوان کمپرسور عمل می‌کند، بخش زیرین و انتهایی بدنه نیز نقش نازل انبساط را ایفا می‌کند. نازل داخلی موتور معمولاً برای انبساط کامل گازهای خروجی تا رسیدن به فشار جو بسیار کوچک است.[2][5]

هنگامی که گازهای خروجی از محفظه احتراق داخلی خارج می‌شوند، در امتداد سطح واگرای دم پرنده جریان می‌یابند. این انبساط، گاز را تا سرعتی بسیار بالاتر از جریان هوای آزادی که وارد دهانه موتور می‌شود، شتاب می‌دهد. تفاوت در تکانه بین هوای ورودی و گازهای خروجی، همان چیزی است که نیروی پیشران مثبت و خالصی را تولید کرده و پرنده را به جلو می‌راند.[2][7]

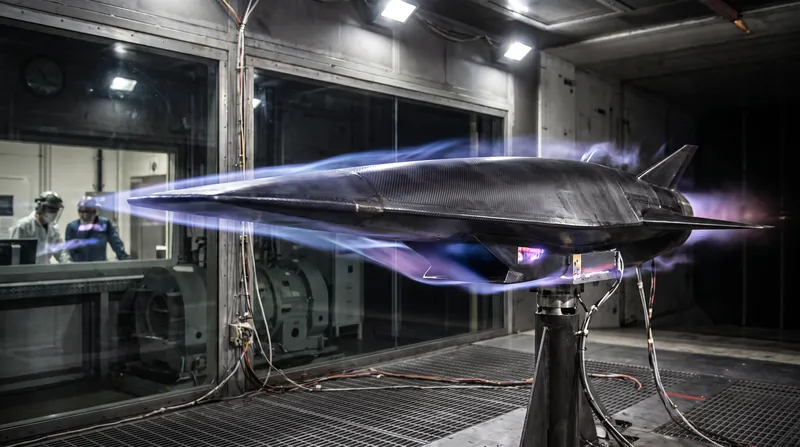

یکپارچگی این سه مرحله بدان معناست که اسکرم‌جت یک غلاف مجزا نیست که زیر بال آویزان شود، بلکه سیستم پیشرانشی است که از خود بدنه هواگرد غیرقابل تفکیک است. هندسه پرنده، امواج شوک را تعیین می‌کند؛ امواج شوک، میزان تراکم را مشخص می‌کنند؛ و تراکم، بازدهی احتراق را دیکته می‌کند. هرگونه تغییر در مخروط دماغه، شکل توده گازهای خروجی را تغییر می‌دهد.[3][5]

این یکپارچگی عمیق باعث می‌شود که آزمایش‌های زمینی به شدت دشوار باشند. تونل‌های باد می‌توانند سرعت‌ها و دماهای شدید پرواز ابرصوت را شبیه‌سازی کنند، اما تنها برای کسری از ثانیه، پیش از آنکه ذخایر انرژی خود تاسیسات تخلیه شود یا اجزای آن شروع به ذوب شدن کنند. در نتیجه، دینامیک سیالات محاسباتی و آزمایش‌های پروازی پرهزینه، همچنان روش‌های اصلی برای اعتبارسنجی طراحی‌های اسکرم‌جت باقی مانده‌اند.[4][6]

برنامه «ایکس-۵۱ای ویورایدر» نیروی هوایی ایالات متحده، یکی از مهم‌ترین اعتبارسنجی‌ها را برای این طراحی یکپارچه ارائه کرد. در ۱ مه ۲۰۱۳، پرنده ایکس-۵۱ای از یک بمب‌افکن بی-۵۲ جدا شد، توسط یک تقویت‌کننده موشک سوخت جامد شتاب گرفت و موتور اسکرم‌جت با سوخت هیدروکربنی خود را روشن کرد. این موتور به مدت ۲۱۰ ثانیه روشن ماند و پرنده را به سرعت ۵٫۱ ماخ رساند و ثابت کرد که یک اسکرم‌جت دوحالته و متعادل از نظر حرارتی، می‌تواند برای مدت زمان طولانی در جو عمل کند.[3][4]

با وجود این نقاط عطف، گذار از نمونه‌های اثبات‌گر آزمایشی به پرنده‌های عملیاتی، نیازمند غلبه بر موانع جدی در علم مواد است. لبه‌های حمله یک پرنده اسکرم‌جت باید در برابر دماهای بیش از ۲۰۰۰ درجه سانتی‌گراد مقاومت کنند، که این امر نیازمند کامپوزیت‌های پیشرفته کربن-کربن و سیستم‌های خنک‌کننده فعالی است که سوخت نسوخته پرنده را پیش از تزریق به محفظه احتراق، در سراسر بدنه به گردش درمی‌آورند.[1][6]

داده‌ها نشان می‌دهند که فیزیک بنیادی احتراق فراصوت اکنون به خوبی درک شده است. شکاف مهندسی باقی‌مانده در قابلیت اطمینان در سطح سیستم نهفته است: حصول اطمینان از اینکه تعادل ظریف میان تراکم، احتراق و انبساط می‌تواند به طور خودکار در حین مانور پرنده در چگالی‌های مختلف جوی حفظ شود و یک نظریه ترمودینامیکی را به یک روش معمول ترانزیت تبدیل کند.[1][9]
