معادله فیزیکی که مرزهای تولید برق‌آبی را تعیین می‌کند

در اول دسامبر ۲۰۱۱، زمانی که تام مورفی، فیزیکدان، ارزیابی «حساب و کتاب کن» خود را برای کمّی‌سازی محدودیت‌های مطلق فیزیکی برق‌آبی ایالات متحده منتشر کرد، تحلیل او بر یک معادله واحد و غیرقابل‌مذاکره استوار بود. فرمول P = ηρgQH دقیقاً تعیین می‌کند که یک تاسیسات برق‌آبی چه مقدار توان الکتریکی می‌تواند تولید کند و مرز میان یک سد دارای توجیه اقتصادی و یک دارایی متروکه را مشخص می‌سازد.

در شرایطی که اپراتورهای شبکه برای پشتیبانی از انرژی‌های تجدیدپذیر متناوب، به طور فزاینده‌ای به انرژی‌های بدون کربن و قابل‌کنترل متکی می‌شوند، این رابطه ریاضی همچنان داور گریزناپذیرِ آن چیزی است که یک رودخانه در عمل می‌تواند ارائه دهد.[2]

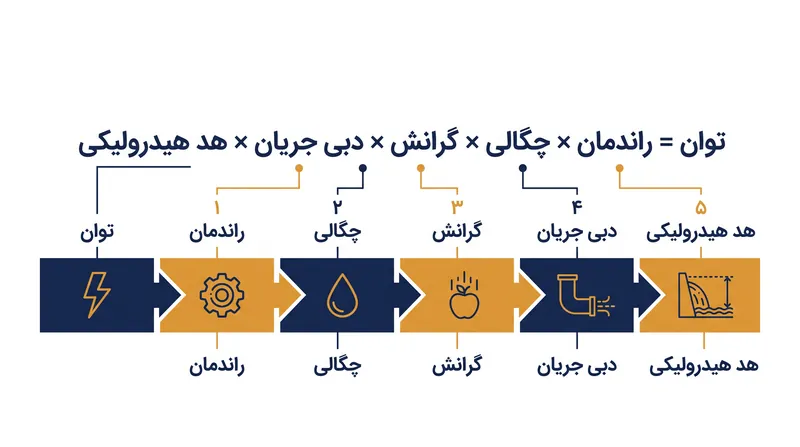

این معادله ترجمان عینی تبدیل انرژی پتانسیل گرانشی به جریان الکتریکی است. سمت چپ فرمول، یعنی P، نمایانگر کل توان خروجی است که معمولاً با واحد وات یا مگاوات سنجیده می‌شود.

سمت راست شامل پنج متغیر است که وزن فیزیکی آب، نیروی کشش رو به پایین آن، حجم در حال حرکت در سیستم، فاصله عمودی سقوط آن و واقعیت مکانیکی ماشین‌آلاتی که به چرخش درمی‌آورد را در بر می‌گیرد. هر تصمیم مهندسی که در طول ساخت یک سد اتخاذ می‌شود، تلاشی است برای بهینه‌سازی این متغیرهای خاص تا خروجی نهایی مگاوات به حداکثر برسد.

دو متغیر اول در سمت راست، ثابت‌های فیزیکی هستند که مهندسان قادر به تغییر آن‌ها نیستند. حرف یونانی رو (ρ) نشان‌دهنده چگالی آب است که در دماهای استاندارد تقریباً برابر با ۱۰۰۰ کیلوگرم بر متر مکعب است. حرف g نمایانگر شتاب گرانش است که روی زمین در عدد ۹٫۸۱ متر بر مجذور ثانیه ثابت است. ترکیب این ثابت‌ها به این معناست که هر متر مکعب آب هنگام ورود به مجرای آبگیر، وزن مشخص و تغییرناپذیری را به همراه دارد و ضریب پایه را برای کل فرآیند تبدیل انرژی تثبیت می‌کند.[3][5]

متغیر Q نشان‌دهنده دبی حجمی است که بر حسب متر مکعب بر ثانیه اندازه‌گیری می‌شود. این متغیر، شریان حیاتی و هیدرولوژیکی سد به شمار می‌رود. همان‌طور که سیستم «ارزیابی و برنامه‌ریزی آب» متعلق به موسسه محیط‌زیست استکهلم مدل‌سازی می‌کند، دبی جریان توسط تخلیه طبیعی رودخانه، ظرفیت مخزن بالادست و بارش‌های فصلی تعیین می‌شود. رودخانه عظیمی مانند کلمبیا، Q بسیار بزرگی را فراهم می‌کند و به تاسیساتی نظیر سد گرند کولی اجازه می‌دهد تا حتی اگر ارتفاع ریزش آن‌ها در جهان بیشترین نباشد، توان عظیمی تولید کنند.[3]

متغیر H مخفف هد هیدرولیکی است که بر حسب متر اندازه‌گیری می‌شود. این متغیر همان فاصله عمودی از تراز سطح مخزن تا تراز توربین است. هد هیدرولیکی، فشار آب را در لحظه برخورد با پره‌های توربین تعیین می‌کند.

دو برابر کردن ارتفاع یک سد، هد هیدرولیکی را دو برابر می‌کند که این امر مستقیماً توان خروجی نظری را بدون نیاز به حتی یک قطره آب اضافی، دو برابر می‌سازد. این مزیت هندسی همان دلیلی است که مهندسان عمران، دره‌های عمیق با دیواره‌های شیب‌دار را برای پروژه‌های بزرگ برق‌آبی در اولویت قرار می‌دهند.

رابطه میان Q و H معماری بنیادین هر تاسیسات برق‌آبی را تعریف می‌کند. یک پروژه جریانی معمولاً دارای H بسیار پایینی است، اما این کمبود را با یک Q عظیم و پیوسته جبران می‌کند تا بدون نیاز به مخزنی بزرگ، برق پایه تولید کند.

در مقابل، سدهای واقع در ارتفاعات آلپ در سوئیس یا نروژ با Q نسبتاً کوچکی کار می‌کنند، اما از یک H عظیم بهره می‌برند و آب را از طریق مجاری تحت فشار، صدها متر به پایین کوهستان سرازیر می‌کنند تا توانی معادل را از کسری از حجم آب تولید کنند. حاصل‌ضرب این دو متغیر، اندازه فیزیکی توربین‌های مورد نیاز را دیکته می‌کند.

متغیر نهایی، یعنی اتا (η)، نشان‌دهنده راندمان ترکیبی کل سیستم است. اگر این فرمول تنها ρgQH را محاسبه می‌کرد، جهانی بی‌نقص را توصیف می‌نمود که در آن ۱۰۰ درصد انرژی پتانسیل آب به الکتریسیته تبدیل می‌شود. در واقعیت، همان‌طور که پلتفرم‌های مرجع مهندسی به تفصیل شرح می‌دهند، تلفات ترمودینامیکی و مکانیکی در هر مرحله از فرآیند تبدیل اجتناب‌ناپذیرند. مهندسان میلیون‌ها دلار هزینه می‌کنند تا η را تا جایی که قوانین فیزیک اجازه می‌دهد، به عدد ۱٫۰ نزدیک کنند.[5]

افت راندمان حتی پیش از رسیدن آب به توربین آغاز می‌شود. با سرازیر شدن آب در مجرای آبگیر، اصطکاک با دیواره‌های لوله باعث افت هد دینامیکی می‌شود. این بدان معناست که H موثری که به توربین برخورد می‌کند، همیشه اندکی کمتر از H ناخالصی است که از سطح مخزن اندازه‌گیری می‌شود.

مهندسان با عریض‌تر کردن مجاری آبگیر و صیقلی کردن سطوح داخلی آن‌ها، این اثر را کاهش می‌دهند، اما جریمه اصطکاک هرگز به طور کامل قابل حذف نیست؛ به ویژه در تاسیسات قدیمی‌تر که رسوب‌گذاری و پوسته‌پوسته شدن، سطح فولاد یا بتن را زبر کرده است.

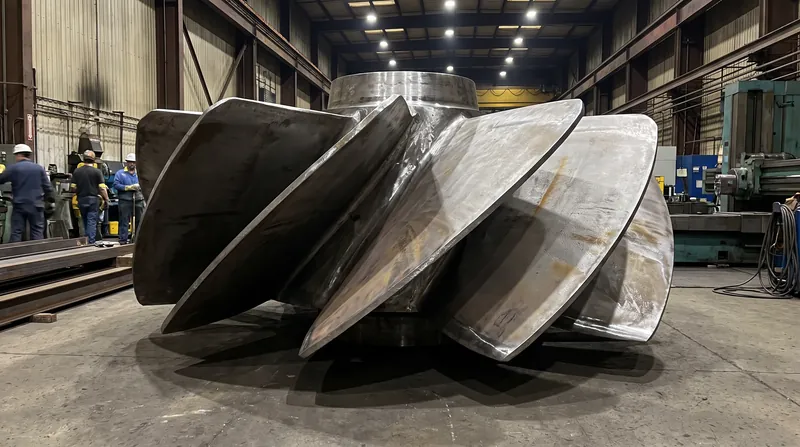

توربین به نوبه خود جریمه بعدی راندمان را تحمیل می‌کند. شرکت بهبود دره ویسکانسین خاطرنشان می‌کند که طراحی‌های مختلف توربین برای جذب نسبت‌های خاصی از جریان و هد مهندسی شده‌اند. چرخ‌های پلتون برای سناریوهای هد بسیار بالا و جریان پایین به کار می‌روند، در حالی که توربین‌های کاپلان شبیه پروانه کشتی هستند و برای رودخانه‌هایی با هد پایین و جریان بالا بهینه‌سازی شده‌اند.

حتی در صورت کارکرد در نقطه اوج طراحی مطلق خود، بهترین توربین‌های مدرن تقریباً ۹۰ تا ۹۵ درصد انرژی هیدرولیکی را جذب می‌کنند و مابقی آن در اثر تلاطم و اصطکاک مکانیکی از دست می‌رود.[4]

ژنراتور، آخرین مجموعه از تلفات را در زنجیره تبدیل معرفی می‌کند. چرخش مکانیکی شفت توربین باید آهنرباهای الکتریکی عظیمی را در داخل یک استاتور مسی به گردش درآورد تا جریان الکتریکی متناوب القا شود. مقاومت الکتریکی در سیم‌پیچ‌های مسی و پسماند مغناطیسی در هسته آهنی، ۲ تا ۴ درصد دیگر از انرژی را به صورت گرمای اتلافی هدر می‌دهند.

این گرما باید به طور فعال توسط سیستم‌های خنک‌کننده اختصاصی مدیریت شود که خود این سیستم‌ها نیز کسر کوچکی از کل خروجی الکتریکی نیروگاه را مصرف کرده و توان خالص تحویلی به شبکه را بیش از پیش کاهش می‌دهند.

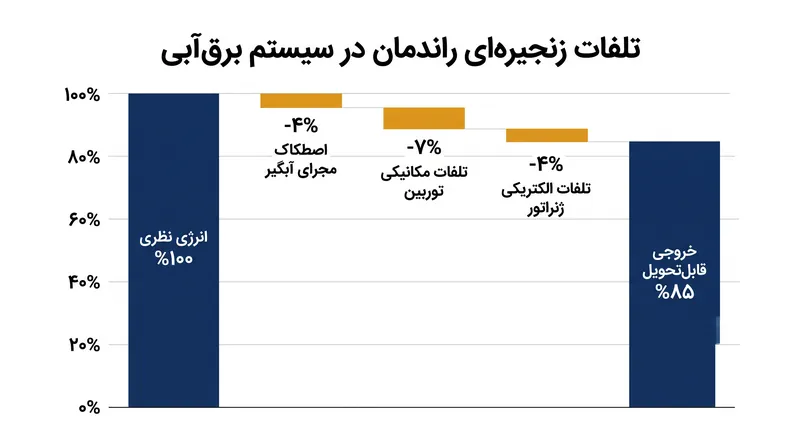

زمانی که راندمان‌های هیدرولیکی، مکانیکی و الکتریکی در یکدیگر ضرب می‌شوند، η حاصل برای یک نیروگاه برق‌آبی مدرن معمولاً بین ۰٫۸۰ تا ۰٫۹۰ قرار می‌گیرد. این بدان معناست که سدی که در اوج عملکرد خود کار می‌کند، در بهترین حالت، ۹۰ درصد از انرژی نظری محاسبه‌شده توسط فیزیک خام ریزش آب را تحویل خواهد داد. اگر سدی دارای هد ۱۰۰ متر و جریان ۵۰ متر مکعب بر ثانیه باشد، توان نظری آن تقریباً ۴۹ مگاوات است. با ضریب راندمان ۸۵ درصد، خروجی قابل‌تحویل به ۴۱٫۷ مگاوات کاهش می‌یابد.[5]

وزارت انرژی ایالات متحده هنگام برآورد پارامترهای اقتصادی منابع برق‌آبی باقی‌مانده در این کشور، به شدت بر همین معادله دقیق تکیه می‌کند. تحلیلگران هنگام ارزیابی اینکه آیا هزاران سد غیربرقی موجود را به تجهیزات تولید برق مجهز کنند یا خیر، Q و H در دسترس را محاسبه می‌کنند تا حداکثر مگاوات قابل‌تحویل را تعیین نمایند.

اگر P به دست آمده بیش از حد پایین باشد، هزینه سرمایه‌ای نصب توربین‌های سفارشی، تقویت بتن و احداث خطوط انتقال جدید با فروش پیش‌بینی‌شده برق قابل توجیه نخواهد بود و در نتیجه، آن سایت صرف‌نظر از امکان‌پذیری مهندسی‌اش، فاقد توجیه اقتصادی ارزیابی می‌شود.[1]

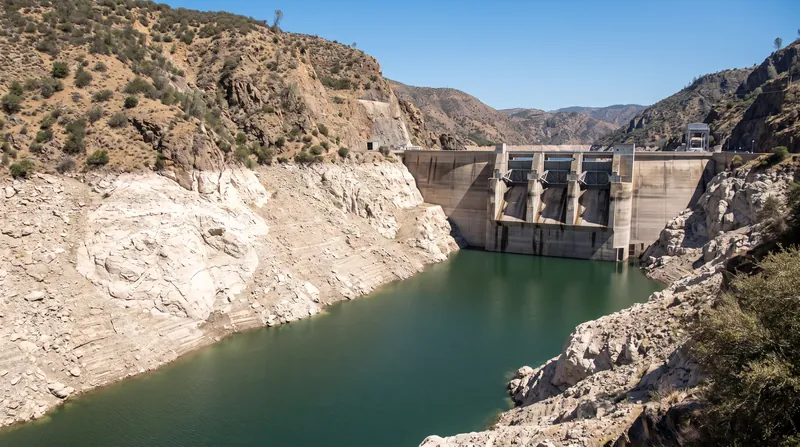

این فرمول همچنین تاثیر ویرانگر خشکسالی بر پایداری شبکه را توضیح می‌دهد. هنگامی که سطح آب یک مخزن کاهش می‌یابد، تاسیسات متحمل یک جریمه مضاعف می‌شود. هد هیدرولیکی (H) کاهش یافته و فشار روی توربین‌ها کم می‌شود. به طور همزمان، اپراتورها اغلب مجبورند دبی جریان (Q) را کاهش دهند تا منابع آب باقی‌مانده را حفظ کرده و حداقل‌های زیست‌محیطی پایین‌دست را تامین کنند.

از آنجا که P حاصل‌ضرب Q و H است، کاهش در هر دو متغیر باعث افت نمایی توان خروجی می‌شود و دقیقاً در زمانی که تقاضای سرمایش در تابستان به اوج خود می‌رسد، ظرفیت قابل‌کنترل را از شبکه حذف می‌کند.

این واقعیت ریاضی بر نیروگاه‌های تلمبه‌ذخیره‌ای نیز حاکم است که در حال حاضر بخش اعظم ذخیره‌سازی انرژی در مقیاس شبکه را در ایالات متحده تامین می‌کنند. در دوره‌های مازاد تولید شبکه، اپراتورها برق مصرف می‌کنند تا آب را به سمت بالا پمپاژ کرده و به طور مصنوعی H ایجاد کنند.

زمانی که تقاضا به اوج می‌رسد، آب دوباره از طریق توربین‌ها به پایین رها می‌شود. با این حال، متغیر راندمان (η) در هر دو جهت اعمال می‌شود. پمپ‌ها در مسیر بالا رفتن، انرژی را به دلیل اصطکاک و گرما از دست می‌دهند و توربین‌ها نیز در مسیر پایین آمدن با افت انرژی مواجه می‌شوند.

در نتیجه، یک چرخه تلمبه‌ذخیره‌ای معمولاً تنها ۷۰ تا ۸۰ درصد از انرژی الکتریکی اولیه سرمایه‌گذاری‌شده را بازیابی می‌کند. این افت راندمان رفت‌وبرگشت، هزینه فیزیکی گریزناپذیری است که توسط معادله ρgQH تحمیل می‌شود؛ معادله‌ای که محدودیت‌های مطلق ذخیره‌سازی در مقیاس شبکه را دیکته می‌کند. با شتاب گرفتن گذار انرژی، برنامه‌ریزان شبکه باید این مرزهای صلب ریاضی را در نظر بگیرند و بپذیرند که اگرچه بازارها و سیاست‌ها قابل بازنویسی هستند، اما فیزیک بنیادین ریزش آب قابل‌مذاکره نیست.
