اصل تری‌لاتراسیون چهار ماهواره‌ای: گیرنده‌های جی‌پی‌اس چگونه با اصلاح خطای ساعت، موقعیت شما را محاسبه می‌کنند؟

در ۲۳ ژوئن ۱۹۷۷، زمانی که ایالات متحده ماهواره NTS-2 را برای آزمایش اولین سخت‌افزار در مدار سیستم موقعیت‌یاب جهانی Navstar پرتاب کرد، مهندسان آزمایشگاه تحقیقات نیروی دریایی با یک مشکل اساسی در فیزیک مواجه شدند. این ماهواره حامل یک ساعت اتمی سزیم بود که می‌توانست زمان را تا حد نانوثانیه اندازه‌گیری کند.

اما گیرنده‌های روی زمین که در نهایت قرار بود در وسایل نقلیه و دستگاه‌های دستی تعبیه شوند، هرگز نمی‌توانستند یک نوسان‌ساز اتمی ۱۰۰٬۰۰۰ دلاری را در خود جای دهند. آن‌ها باید به ساعت‌های کوارتز ارزان و ناقص تکیه می‌کردند.[6]

این عدم تطابق سخت‌افزاری، نحوه عملکرد ناوبری مدرن را تعریف می‌کند. سیستم موقعیت‌یاب جهانی در واقع مسافت را اندازه نمی‌گیرد؛ بلکه زمان را اندازه می‌گیرد. دفترچه راهنمای عملیات فنی اداره هوانوردی فدرال (FAA) توضیح می‌دهد: «گیرنده جی‌پی‌اس، زمان ارسال سیگنال توسط ماهواره را با زمان دریافت آن مقایسه می‌کند.» گیرنده با ضرب این اختلاف زمانی در سرعت نور، فاصله خود را از ماهواره محاسبه می‌کند.[1]

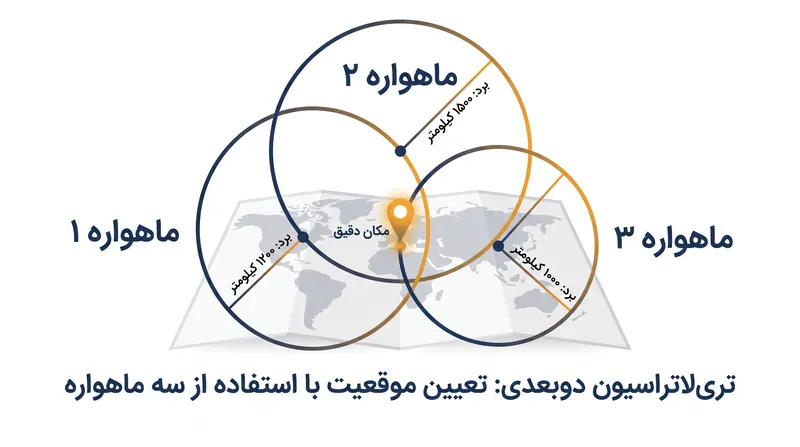

این فرآیند تری‌لاتراسیون (Trilateration) نامیده می‌شود، نه مثلث‌بندی (Triangulation). مثلث‌بندی برای یافتن یک مکان از تقاطع زاویه‌ها استفاده می‌کند. تری‌لاتراسیون از تقاطع کره‌ها بهره می‌برد. اگر یک گیرنده بداند که دقیقاً ۲۲٬۰۰۰ کیلومتر از ماهواره A فاصله دارد، باید در جایی روی سطح یک کره با شعاع ۲۲٬۰۰۰ کیلومتر قرار داشته باشد.[2]

افزودن ماهواره دوم، آن مکان را به دایره‌ای که دو کره در آن متقاطع می‌شوند محدود می‌کند. ماهواره سوم آن را باز هم محدودتر کرده و به تنها دو نقطه در فضا می‌رساند؛ یکی روی سطح زمین و دیگری در اعماق فضا که نرم‌افزار گیرنده بلافاصله آن را نادیده می‌گیرد. در دنیایی با ساعت‌های بی‌نقص، سه ماهواره برای تعیین دقیق عرض جغرافیایی، طول جغرافیایی و ارتفاع کاربر کافی است.[2][4]

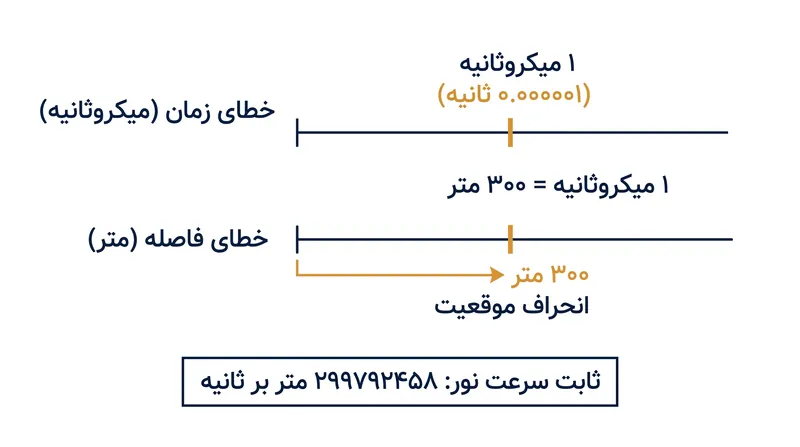

اما دنیا ساعت‌های بی‌نقص ندارد. امواج رادیویی با سرعت نور، یعنی ۲۹۹٬۷۹۲٬۴۵۸ متر بر ثانیه حرکت می‌کنند. در این سرعت، خطای زمانی تنها یک میکروثانیه (یک میلیونیم ثانیه) به معنای خطای مسافتی برابر با ۳۰۰ متر است.[1][8]

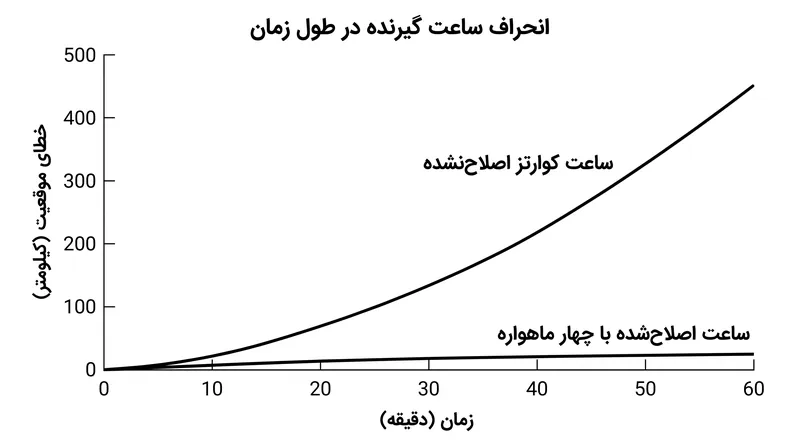

یک نوسان‌ساز کوارتز استاندارد در داخل یک گوشی هوشمند مدرن، روزانه چندین میلی‌ثانیه انحراف دارد. اگر یک گوشی برای محاسبه کره‌های متقاطع فقط به سه ماهواره و ساعت داخلی خود متکی باشد، موقعیت به‌دست‌آمده در عرض چند دقیقه صدها کیلومتر منحرف می‌شود. در این حالت، کره‌ها به سادگی نمی‌توانند در یک نقطه واحد یکدیگر را قطع کنند.[5]

راه‌حل ریاضی برای این محدودیت سخت‌افزاری، الزام استفاده از ماهواره چهارم است. وقتی یک گیرنده جی‌پی‌اس به دنبال سیگنال می‌گردد، در حال حل دستگاهی از معادلات با چهار متغیر مجهول است: عرض جغرافیایی (x)، طول جغرافیایی (y)، ارتفاع (z) و خطای ساعت گیرنده (t).[4]

یک مقاله تحقیقاتی در سال ۲۰۰۱ که توسط دپارتمان مهندسی ژئودزی و ژئوماتیک دانشگاه نیوبرانزویک منتشر شده است، خاطرنشان می‌کند: «خطای ساعت گیرنده، تفاوت بین زمان ساعت گیرنده و زمان جی‌پی‌اس است.» از آنجا که خطای ساعت به طور یکسان برای تمام سیگنال‌های دریافتی از ماهواره‌ها اعمال می‌شود، گیرنده می‌تواند بی‌دقتی خود را به عنوان یک انحراف ثابت در نظر بگیرد.[5]

با دریافت سیگنال ماهواره چهارم، پردازنده گیرنده متغیر زمان داخلی خود را تا جایی تنظیم می‌کند که چهار کره دقیقاً در یک نقطه واحد متقاطع شوند. این مسافت محاسبه‌شده که شامل خطای ساعت پیش از اصلاح است، در مهندسی ناوبری به عنوان «شبه‌فاصله» (pseudorange) شناخته می‌شود.[3]

همان‌طور که مستندات مهندسی Kalmix در مورد معماری GNSS شرح می‌دهد، شبه‌فاصله یک اندازه‌گیری خام است. گیرنده به طور مداوم انحراف زمانی داخلی خود را تغییر می‌دهد تا چهار معادله شبه‌فاصله را به جواب برساند. با این کار، یک گوشی هوشمند ۵۰۰ دلاری عملاً ساعت کوارتز ۲ دلاری خود را با ساعت‌های اتمی ۱۰۰٬۰۰۰ دلاری که در ارتفاع ۲۰٬۲۰۰ کیلومتری زمین می‌چرخند، همگام می‌کند.[3][8]

اگرچه انحراف ساعت مهم‌ترین متغیر است، اما تنها متغیر نیست. هنگامی که سیگنال‌های رادیویی وارد جو زمین می‌شوند، از یونوسفر (لایه‌ای از ذرات باردار) و تروپوسفر (محل وقوع پدیده‌های آب‌وهوایی) عبور می‌کنند. این لایه‌ها سیگنال را می‌شکنند، سرعت آن را کاهش می‌دهند و تاخیرهای زمانی اضافه‌ای ایجاد می‌کنند که گیرنده باید آن‌ها را مدل‌سازی کرده و کسر کند.[1][6]

برای کاربردهای مصرفی استاندارد، این محاسبه شبه‌فاصله چهار ماهواره‌ای دقتی در حدود سه تا پنج متر به دست می‌دهد. با این حال، کاربردهای علمی و نقشه‌برداری به دقت بسیار بیشتری نیاز دارند. برای دستیابی به دقت در سطح میلی‌متر، گیرنده‌های پیشرفته فقط بسته‌های داده را زمان‌سنجی نمی‌کنند؛ بلکه خود امواج رادیویی فیزیکی را اندازه می‌گیرند.[2][7]

این تکنیک ردیابی فاز حامل (carrier-phase tracking) نامیده می‌شود. بر اساس توضیحات فنی در مخزن سازمانی NOAA، «اندازه‌گیری‌های فاز حامل را می‌توان تا دقت میلی‌متری مدل‌سازی کرد.» نقشه‌برداران با شمارش تعداد دقیق چرخه‌های موج رادیویی بین ماهواره و آنتن، می‌توانند حرکات صفحات تکتونیکی را نقشه‌برداری کرده و تغییر شکل سدها را کنترل کنند.[7]

اتکا به ماهواره چهارم توضیح می‌دهد که چرا برنامه‌های مسیریابی در محیط‌های متراکم شهری اغلب با مشکل مواجه می‌شوند. وقتی آسمان‌خراش‌ها دید مستقیم به آسمان را مسدود می‌کنند، ممکن است یک گوشی فقط سیگنال‌های تمیز را از سه ماهواره دریافت کند، در حالی که سیگنال چهارم قبل از رسیدن به آنتن از یک نمای شیشه‌ای منعکس می‌شود؛ پدیده‌ای که به عنوان تداخل چندمسیری (multipath interference) شناخته می‌شود.[4][6]

بدون چهار سیگنال تمیز و مستقیم، گیرنده نمی‌تواند خطای ساعت خود را به دقت حل کند. کره‌های متقاطع تار می‌شوند، معادلات به درستی حل نمی‌شوند و نقطه آبی روی نقشه در بلوک‌های شهر پرش می‌کند تا زمانی که آنتن از خط افق آسمان‌خراش‌ها عبور کرده و روی یک ساعت اتمی چهارم قفل شود.[8]
