فشردن بدنه دو‌مخروطی میان تیغه‌های فولادی: اتصال کوتاه ماسوره آرپی‌جی-۷ پیش از انفجار

برای ناظران عادی، شبکه‌های فلزی پیچ‌شده به بدنه زره‌پوش‌های نوین شبیه توری‌های گیرانداز به نظر می‌رسند؛ انگار طراحی شده‌اند تا راکت در حال پرواز را در آسمان به دام بیندازند یا دست‌کم آن را با فاصله‌ای ایمن از بدنه منفجر کنند.

اما از نگاه یک مهندس زره‌سازی، این سازه‌ها ابداً توری نیستند. آن‌ها تله‌های الکتریکی مهندسی‌شده‌ای هستند که منحصراً برای سوءاستفاده از یک ضعف بنیادین در ساختار سلاحی شصت‌ساله ساخته شده‌اند.

هنگامی که راکت آرپی‌جی-۷ به زره قفسی (Slat Armor) برخورد می‌کند، هدف به هیچ وجه منفجر کردن سر جنگی نیست؛ بلکه هدف ایجاد یک اتصال کوتاه شدید و غیرقابل‌بازگشت در مدار الکتریکی احتراق، پیش از هرگونه فرصتی برای انفجار است.

باور غلطی که زره قفسی را صرفاً محافظی فاصله‌انداز (Standoff) می‌داند، ریشه در تجربیات جنگ جهانی دوم دارد. در آن برهه، صفحات فلزی نازک موسوم به «صفحات بازوکا» نصب می‌شدند تا مهمات خرج گود اولیه را پیش از رسیدن به زره اصلی تحریک و منفجر کنند.

زره‌های قفسی مدرن بر پایه سازوکار فیزیکی کاملاً متفاوتی عمل می‌کنند و به جای دور نگه داشتن انفجار، متکی بر دستکاری مدار سیم‌کشی داخلی سلاح هستند.

تحلیلی منتشرشده در نشریه «Applied Sciences» در سال ۲۰۲۲ تصریح می‌کند: «اصل کارکرد این زره‌ها مبتنی بر ایجاد اتصال کوتاه در مدار الکتریکی توالی انفجار است، نه چنان‌که به غلط پنداشته می‌شود بر پایه افزایش فاصله برخورد.»[1]

کالبدشکافی یک تهدید کلاسیک

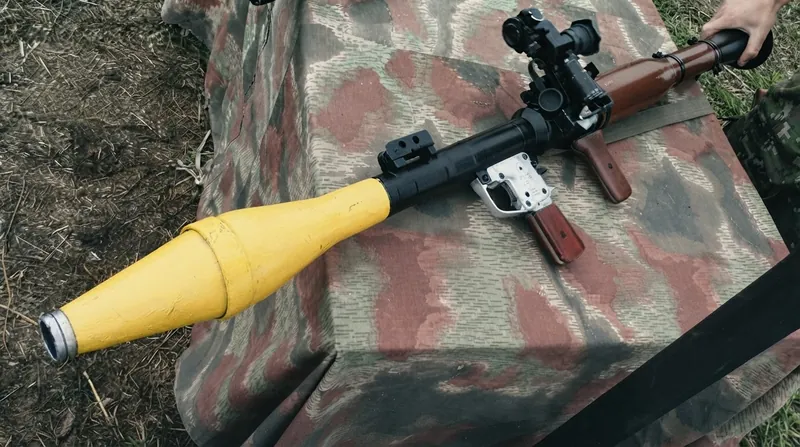

برای درک چگونگی عمل این تله، ابتدا باید آناتومی دقیق تهدید را شناخت. آرپی‌جی-۷ که توسط اتحاد جماهیر شوروی در سال ۱۹۶۱ معرفی شد، راکت‌های سری PG-7V را پرتاب می‌کند.[3]

این راکت‌ها دوش‌پرتاب، هدایت‌ناپذیر و به شکلی ویرانگر کارآمد هستند. قدرت نفوذ آن‌ها وابسته به یک سر جنگی با خرج گود است: مخروطی توخالی از ماده منفجره که با لایه‌ای از مس پوشانده شده تا در فولاد سخت نفوذ کند.[3]

هنگام احتراق خرج ماده منفجره، موج انفجار لایه مسی را فشرده کرده و آن را به شکل یک جت پرسرعت و ابرکشسان (Superplastic) شلیک می‌کند. این جت با سرعتی چند هزار متری در ثانیه صفحه فولادی زره را می‌شکافد.

با این حال، تشکیل صحیح این جت نیازمند یک فاصله دقیق تا هدف است. اگر انفجار بسیار نزدیک یا بیش از حد دور از زره رخ دهد، جت نفوذگر قوام نگرفته و قدرت رخنه به صفر افت می‌کند.[1]

جهت تضمین انفجار دقیق در این فاصله بهینه، سر جنگی PG-7V از یک ماسوره پیزوالکتریک در نوک مخروط کشیده خود بهره می‌برد.

با برخورد فیزیکی دماغه به یک مانع سخت، بلور پیزوالکتریک فشرده شده و این تغییر شکل مکانیکی، بلافاصله یک پالس الکتریکی ولتاژ بالا پدید می‌آورد.

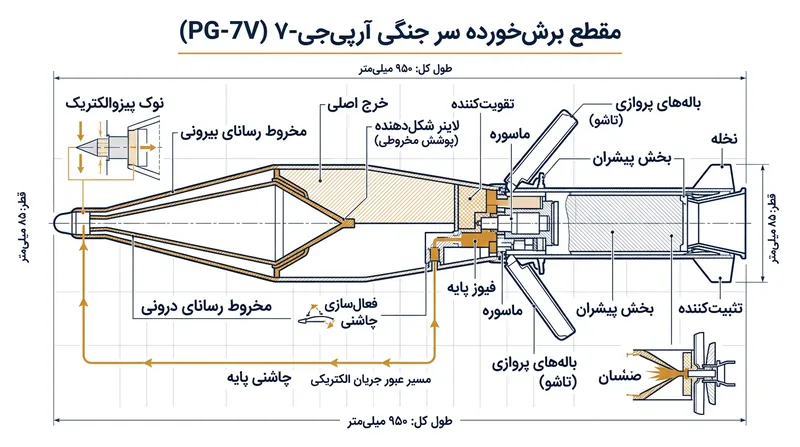

دماغه دو‌مخروطی و معماری مدار

این سیگنال الکتریکی باید تمام طول دماغه را پیموده و به چاشنی اصلی واقع در انتهای سر جنگی، پشت خرج منفجره برسد. انتقال این پالس مستقیماً از طریق جداره خود سر جنگی صورت می‌گیرد.[1]

بخش آیرودینامیک دماغه که اصطلاحاً «اوژیو» (Ogive) خوانده می‌شود، از دو مخروط آلومینیومی تودرتو تشکیل شده است. مخروط بیرونی حامل بار مثبت حاصل از شکست بلور است.[1]

مخروط درونی که با یک لایه هوای بسیار باریک یا عایقی نازک جدا شده، نقش مسیر بازگشت زمین (ارت) مدار را دارد؛ تلفیق این دو لایه مدار کامل الکتریکی شلیک را می‌سازد.[1]

اگر این دو پوسته مخروطی قبل از ارسال پالس توسط نوک پیزوالکتریک به هم برخورد کنند، مدار بلافاصله اتصال کوتاه می‌شود. پالس هرگز به چاشنی انتهای راکت نخواهد رسید و ماده منفجره عمل نخواهد کرد.[1]

فشار مکانیکی خنثی‌کننده

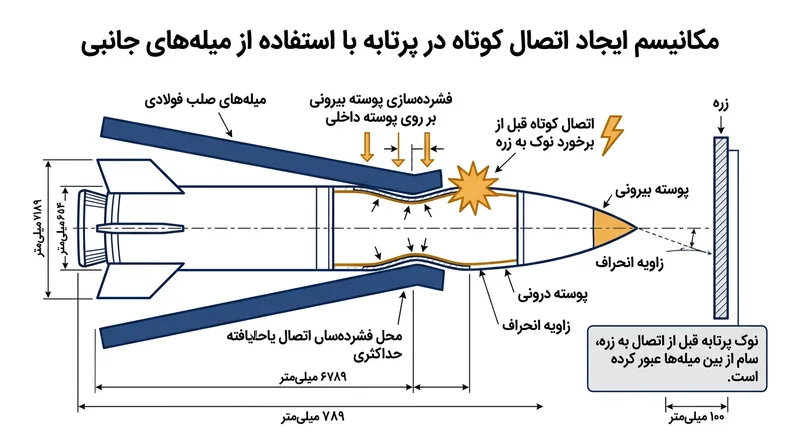

این دقیقاً همان سناریویی است که زره قفسی برای رخ دادنش طراحی شده است. تیغه‌ها یا میله‌های فولادی با فواصلی کاملاً محاسبه‌شده، معمولاً بین ۵۰ تا ۷۰ میلی‌متر، کنار هم جوش داده می‌شوند.[2]

این فاصله از قطر ۸۵ یا ۹۳ میلی‌متری بدنه راکت باریک‌تر است، اما از نوک بسیار باریک پیزوالکتریک به مراتب بازتر و پهن‌تر است.[3]

وقتی راکت به سمت شبکه می‌آید، نوک باریک دماغه بدون هیچ تماسی از میان فضای خالی میله‌ها عبور می‌کند و چون برخوردی نکرده، پالسی هم تولید نمی‌شود.[2]

کسری از میلی‌ثانیه بعد، بخش ضخیم‌تر دماغه وارد فاصله میله‌ها می‌شود. میله‌های صلب فولادی، پوسته بیرونی آلومینیوم را به شدت له کرده و آن را به پوسته درونی می‌فشارند.[1]

به توضیح تحلیل فنی وبگاه «The Firearm Blog»: «گیر افتادن در زره‌های تیغه‌ای یا توری‌های آرپی‌جی سبب اتصالی میان مخروط داخلی و خارجی شده و زنجیره شلیک را کور می‌کند.»

با ایجاد این نقص، مسیر الکتریکی مسدود می‌شود. حتی اگر لحظاتی بعد نوک راکت به بدنه اصلی زره‌باکس خورده و جریان تولید کند، این جریان در حلقه اتصال کوتاه هدر رفته و بی‌خطر تخلیه می‌شود.[1]

پنجره زمانی در مقیاس میکروثانیه

پویایی فیزیکی این روند در مقیاس زمانی به غایت خردی پیش می‌رود؛ راکت PG-7V به سرعت نهایی پروازی حدود ۳۰۰ متر بر ثانیه می‌رسد.[3]

زره قفسی معمولاً در فاصله ۲۵۰ تا ۵۰۰ میلی‌متری از بدنه اصلی شاسی خودرو نصب می‌شود.[2]

با سرعت ۳۰۰ متر بر ثانیه، راکت فاصله ۲۵۰ میلی‌متری را ظرف فقط ۰٫۸۳ میلی‌ثانیه طی می‌کند؛ قفس باید در همین فرصت بسیار محدود مخروط را درهم شکسته و اتصال کوتاه را تثبیت کند.[2][3][4]

اگر تیغه‌های فولادی حین ضربه خم شوند یا انعطاف نشان دهند، فرایند درهم‌کوبی کند می‌شود. تاخیری حتی به اندازه یک میلی‌ثانیه باعث می‌شود نوک راکت به بدنه خورده و جت گداخته ذوب‌کننده فعال گردد.[4]

این ضرورت مطلق در سختی و عدم خمش سازه، وزن بالای زره‌های قفسی را توجیه می‌کند. فولاد باید انرژی جنبشی ضربه سنگین راکت را بدون دفرمگی آنی مهار کند.[2]

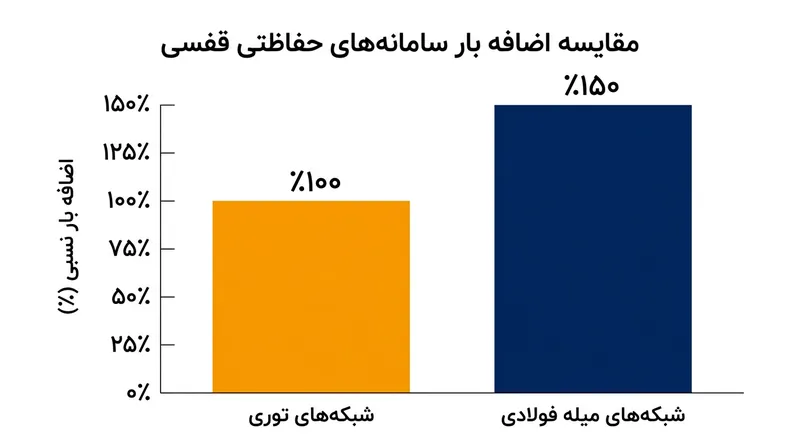

بر پایه پژوهش‌های مرکز میان‌رشته‌ای مدل‌سازی ریاضی و رایانه‌ای، «پرده‌های تیغه‌ای فولادی دست‌کم ۵۰ تا ۶۰ درصد سنگین‌تر از پرده‌های توری‌شکل منعطف هستند.»[2]

گرچه شبکه‌های توری سبک نیز گاه می‌توانند راکت را فشرده و خنثی کنند، اما در زوایای فرود شیب‌دارتر از ۱۵ درجه دچار افول کارایی شدیدی می‌شوند. در مقابل، میله‌های فولادی صلب پوشش حفاظتی آماری بسیار گسترده‌تری فراهم می‌آورند.[1]

حفاظت آماری و تدابیر متقابل

در صورت موفقیت اتصال کوتاه، سرانجام نبرد کاملاً خنثی است: کلاهک مانند یک توده توخالی و سرد آلومینیومی به زره سنگین خورده و به سادگی خرد می‌شود.

راکت PG-7V مجهز به سازوکار خودتخریبی تاخیری پایروتکنیک نیز هست. چنانچه ماسوره الکتریکی اصلی کار نکند، فتیله سوخت کندسوز پس از گذشت حدود ۴ تا ۶ ثانیه چاشنی ته راکت را مشتعل می‌کند.

همان‌گونه که پایگاه «The Firearm Blog» اشاره می‌کند: «عنصر خودتخریبی باروتی، چاشنی ته‌نشین را در فاصله‌ای نامناسب منفجر می‌کند که اثر تخریبی را به شدت می‌کاهد»؛ در نبود فاصله بهینه، این انفجار تنها به سوزاندن رنگ خودرو می‌انجامد.

البته این سیستم بی‌نقص نیست. زره قفسی نوعی محافظت آماری ارائه می‌دهد و بر اساس زاویه اصابت، ۵۰ تا ۷۰ درصد موشک‌های شلیک‌شده سری PG-7V را با موفقیت بی‌اثر می‌سازد.[1][4]

طراحان مهمات نیز دست روی دست نگذاشته‌اند. نسخه‌های به‌روزتر آرپی‌جی عموماً حاوی صفحه‌ای پلاستیکی و نارسانا میان جداره‌ها هستند تا حتی با تغییر شکل کامل در برخورد با میله، اتصال کوتاه رخ ندهد.[4]

سایر کلاهک‌های مدرن‌تر نظیر PG-7VR که در سال ۱۹۸۸ عملیاتی شد، از مکانیزم شارژ پشت سر هم (تندم) بهره می‌برند؛ چاشنی کوچک پیشرو زره مشبک را شکافته و راه را برای کوبش خرج اصلی به بدنه باز می‌کند.[3]

با وجود تمام این پیشرفت‌ها، حجم هنگفت راکت‌های سنتی PG-7V در زرادخانه‌های جهان تضمین می‌کند که زره‌های قفسی تا آینده‌ای دور جزئی تفکیک‌ناپذیر از ناوگان نبرد باقی بمانند.

مسابقه تسلیحاتی بین راکت و قفس رو به تکامل است؛ نبردی که تماماً بر سر خواص الکتریکی چند میلی‌متر آلومینیوم و در کسری از میلی‌ثانیه قبل از ضربه نهایی رقم می‌خورد.[4]
