انحراف ژئومغناطیسی؛ سازوکار تولید پالس‌های نانوثانیه‌ای E1 در انفجارهای اتمی ارتفاع بالا

انفجار کلاهک هسته‌ای در خلأ ماورای جو، فاقد موج ضربه‌ای مکانیکی حاصل از انفجارهای متعارف زمینی برای تخریب کالبدی سازه‌هاست. با این حال، پیامد اصلی این رویداد آزاد شدن آنی و نامرئی جبهه‌ای از امواج الکترومغناطیسی پرقدرت است که با القای اضافه ولتاژهای بحرانی در خطوط هوایی فاقد حفاظ، پایداری زیرساخت انتقال و توزیع نیرو را در گستره‌ای قاره‌ای به خطر می‌اندازد.[1]

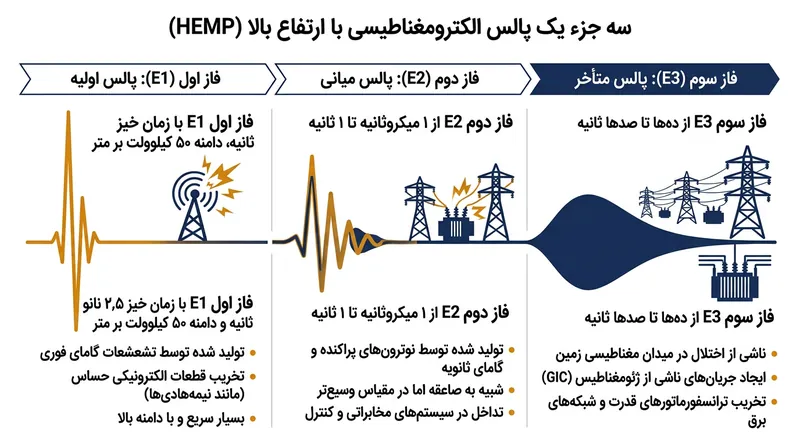

این رخداد که با عنوان پالس الکترومغناطیسی ارتفاع بالا (HEMP) شناخته می‌شود، ماحصل زنجیره‌ای قطعی از برهم‌کنش‌های زیراتمی در لایه‌های فوقانی اتمسفر است. مخرب‌ترین بخش این موج، فاز E1 نام دارد؛ میدان الکتریکی گذرا و پرشدتی که تنها ظرف ۲٫۵ نانوثانیه به اوج خود می‌رسد و با همان سرعت نیز میرا می‌شود.[5]

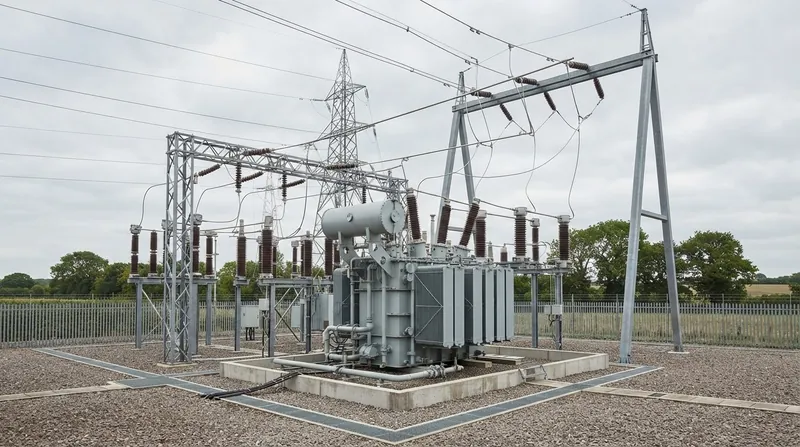

شیب تند خیز و افت پالس E1 مانع از عملکرد موثر برق‌گیرهای مرسوم شبکه می‌شود که اساساً برای مهار شوک‌های صاعقه طراحی شده‌اند. ورود این ولتاژ مهارنشده به ترانسفورماتورهای کاهنده، به شکست دی‌الکتریک بلافاصله در عایق‌بندی داخلی می‌انجامد و تجهیزات اتصال‌دهنده شبکه به مصرف‌کنندگان نهایی را با اختلال دائمی روبه‌رو می‌سازد.[1]

مبانی فیزیکی این تخریب نانوثانیه‌ای نخستین بار در سال ۱۹۶۳ میلادی توسط کنراد لانگمایر در آزمایشگاه ملی لوس‌آلاموس تدوین شد. محاسبات او به روشنی نشان داد که گستره وسیع جغرافیایی پالس E1 نه مستقیماً از خود سلاح، بلکه از برهم‌کنش پرتوهای آن با میدان مغناطیسی سیاره زمین نشأت می‌گیرد.[3][4]

مکانیسم پراکندگی کامپتون

شکل‌گیری مولفه E1 از لحظه انفجار بمب در ارتفاعات بالاتر از ۳۰ کیلومتری آغاز می‌شود. با وقوع شکافت یا همجوشی، شار عظیمی از پرتوهای گامای پرانرژی آزاد شده و با سرعت نور در خلأ فضا به شکل شعاعی به سمت لایه‌های زیرین حرکت می‌کنند.[3]

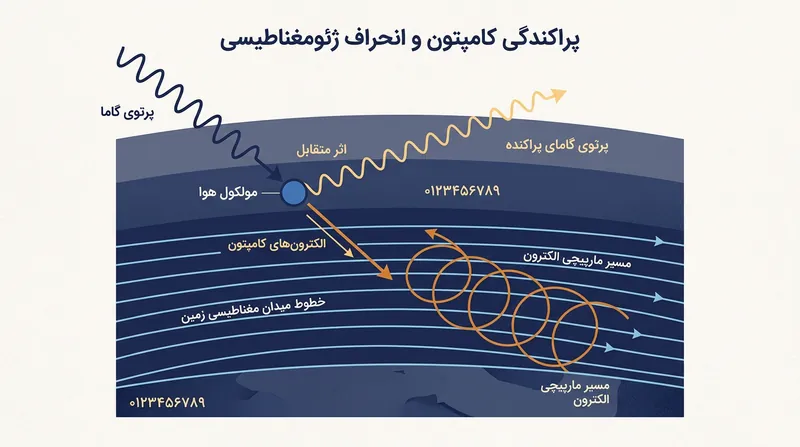

برخورد این پرتوهای فرودآمده با مولکول‌های چگال‌تر هوای بالای جو، پدیده‌ای فیزیکی به نام پراکندگی کامپتون را رقم می‌زند. در این فرایند، فوتون‌های گاما با جدا کردن الکترون‌ها از اتم‌های هوا، آن‌ها را با سرعت‌هایی نسبیتی و بیش از ۹۰ درصد سرعت نور به سوی سطح زمین پرتاب می‌کنند.[2][3]

این ذرات گسیل‌شده که الکترون‌های بازپس‌زننده کامپتون نامیده می‌شوند، حین حرکت به سوی زمین، یون‌های مثبت سنگین‌تر و کم‌تحرک را پشت سر می‌گذارند؛ عاملی که به جدایش ناگهانی و عظیم بار الکتریکی در لایه‌ای از اتمسفر با ضخامت تقریبی ۲۰ کیلومتر منجر می‌شود.[2][5]

در شرایط عادی و بدون مداخله نیروهای جانبی، این جدایش بار تنها به شکل‌گیری یک جریان الکتریکی موضعی و عمودی محدود می‌ماند. اما حضور الکترون‌های پرشتاب در گستره مغناطیس‌کره زمین، مسیر فرود آن‌ها را بر اثر نیروهای القایی میدان دگرگون می‌سازد.[3][5]

انحراف ژئومغناطیسی و شکل‌گیری پالس E1

با ورود الکترون‌های کامپتون به خطوط میدان ژئومغناطیسی زمین، نیروی لورنتس عمود بر بردار حرکت به آن‌ها اعمال شده و این ذرات باردار نسبیتی را وادار به چرخش حلزونی و مارپیچی در امتداد خطوط میدان می‌کند.[3][5]

این انحراف هماهنگ و هم‌زمان میلیاردها الکترون، شتاب عرضی عظیمی در بارهای الکتریکی پدید می‌آورد. طبق معادلات ماکسول، بار دارای شتاب تابش الکترومغناطیسی تولید می‌کند که در این ساختار خاص، به شکل پالسی همدوس، منسجم و پرقدرت به سمت سطح زمین سرازیر می‌شود.[3][5]

از آنجا که مولفه میدان مغناطیسی محلی جهت انحراف را معین می‌کند، پالس خروجی E1 تقارن کامل نخواهد داشت. برای نمونه در نیمکره شمالی و بر فراز آمریکای شمالی، شیب خطوط میدان ژئومغناطیسی سبب می‌شود حداکثر چگالی میدان الکترومغناطیسی با فاصله‌ای قابل توجه در جنوب کانون اصلی انفجار متمرکز شود.[3]

افق دید هندسی از ارتفاع انفجار تا افق زمین، تنها عامل محدودکننده پهنه پوشش این امواج است؛ چنان‌که وقوع انفجار در ارتفاع ۴۰۰ کیلومتری قادر است منطقه‌ای به وسعت چندین هزار کیلومتر را در کسری از ثانیه در معرض شوک شدید القایی قرار دهد.[3]

محدودیت‌های ناشی از اشباع اتمسفری

با وجود بزرگی انرژی آزادشده هسته‌ای، اوج شدت میدان الکتریکی در پالس E1 به صورت نامحدود و متناسب با بازدهی شکافت یا همجوشی رشد نمی‌کند، زیرا سازوکار لایه‌های جوی حد آستانه‌ای مشخص برای تشدید ولتاژ تحمیل می‌نماید.[3][5]

برخورد مداوم الکترون‌های فرودآینده کامپتون با سایر مولکول‌های هوا حین سقوط، زنجیره‌ای از زوج‌ذرات الکترون-یون ثانویه تولید می‌کند. اگرچه سرعت این ذرات ثانویه کمتر از الکترون‌های اولیه است، اما رسانندگی الکتریکی توده هوای پیرامون را به شدت افزایش می‌دهند.[2][5]

لایه هوای یونیزه‌شده و رسانا در عمل مانند یک مدار اتصال کوتاه رفتار می‌کند و جریان هدایتی شدیدی در جهت مخالف جریان کامپتون اولیه برقرار می‌سازد. این جریان معکوس، تابش‌های الکترومغناطیسی تازه را خنثی کرده و شدت میدان را در سطحی معین متوقف می‌سازد.[2][3]

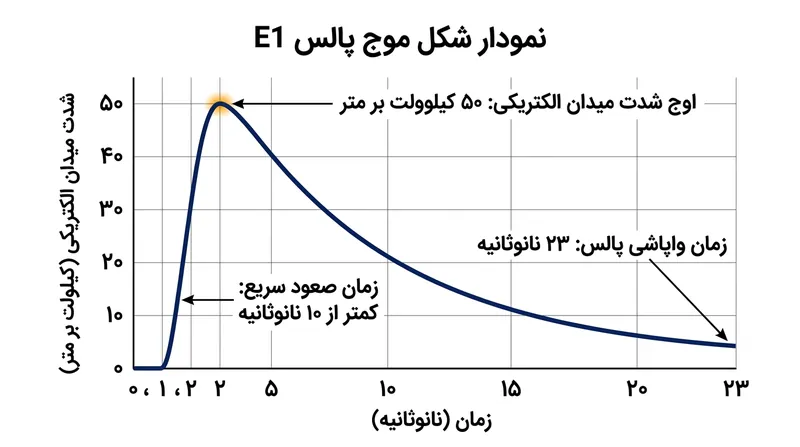

براساس برآوردهای تخصصی وزارت انرژی آمریکا، این اثر اشباع موجب می‌شود شکل‌موج مولفه E1 برای تهدیدات موجود با زمان خیز ۲٫۵ نانوثانیه، پهنای پالس در نیمه‌بیشینه ۲۳ نانوثانیه و دامنه‌ای بین ۲۵ تا ۵۰ کیلوولت بر متر در معادلات پدافندی لحاظ شود.

آسیب‌پذیری زیرساخت در مقیاس نانوثانیه

عامل اصلی تخریب گسترده این پدیده بر ادوات الکترونیکی حالت جامد، سرعت خیره‌کننده خیزش ولتاژ است. رسیدن شدت میدان به اوج خود در ۲٫۵ نانوثانیه و افت آن به نیمه‌بیشینه در ۲۳ نانوثانیه، عملاً هرگونه بازه واکنش را از تمهیدات حفاظتی متداول سلب می‌کند.[5]

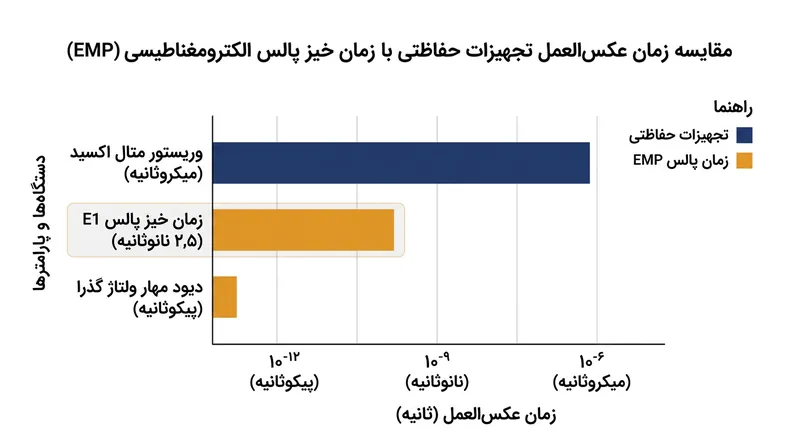

در مقام مقایسه، خیزش اضافه ولتاژ ناشی از صاعقه روندی چند میکروثانیه‌ای را طی می‌کند که هزار برابر کندتر از گذار E1 است. وریستورهای اکسید فلزی و سیستم‌های ایمنی استاندارد برای فعال‌سازی به ده‌ها نانوثانیه زمان نیاز دارند و این یعنی پالس پیش از تغییر وضعیت محافظ، آسیب مخرب خود را تحمیل کرده است.[3][5]

گذر میدان الکتریکی ۵۰ کیلوولت بر متری از پهنه زمین، پیوند الکترومغناطیسی آنی با تمام خطوط و سازه‌های هادی باز برقرار می‌سازد. خطوط انتقال و توزیع بدون حفاظ مانند آنتن‌هایی غول‌پیکر این انرژی تابشی را جذب و به جهش‌های ولتاژی سهمگین در مدار شبکه تبدیل می‌کنند.[1][5]

طبق محاسبات مهندسی، تنها ۱۰ متر سیم توزیع هوایی بدون حفاظ، مستعد القای گذاری در حدود ۵۰۰ کیلوولت است؛ موجی مخرب که در طول مسیر پیشروی کرده و در نخستین گلوگاه عایقی ضعیف، تخلیه الکتریکی و تخریب دی‌الکتریک را رقم می‌زند.[1][6]

شبیه‌سازی‌های ترانسفورماتور در آزمایشگاه اوک‌ریج

پایین بودن تاب‌آوری شبکه توزیع نیرو در برابر چنین پالس‌هایی یک گزاره صِرف آزمایشگاهی یا محاسباتی نیست. در دهه ۱۹۸۰ میلادی، آزمایشگاه ملی اوک‌ریج رفتار ادوات کاربردی پست‌ها و مدارها را در شرایط واقعی شبیه‌سازی کرد.[1]

محققان اوک‌ریج ترانسفورماتورهای کاهنده استوانه‌ای متداول ۲۵ کیلوولت‌آمپر با ولتاژ ۷٫۲ کیلوولت را تحت پالس‌های سریع منطبق بر امواج یک انفجار ارتفاع بالا قرار دادند تا آستانه شکست فیزیکی آن‌ها را اندازه‌گیری نمایند.[1]

یافته‌های منتشرشده حاکی از شکنندگی قابل‌ملاحظه مدارها بود؛ موسسه پژوهش‌های توان الکتریکی (EPRI) در ارزیابی خود ثبت کرد که سامانه‌ها در تمام ۱۹ آزمایش شبیه‌سازی پالس خیز سریع دچار خسارت‌های عملیاتی قطعی شدند.[1]

ولتاژ فراگیر به سادگی به عایق‌های روغنی و سلولزی نفوذ کرده و سبب آسیب‌های نقطه‌ای و شکست عایقی در سیم‌پیچ‌های مسی شد. با توجه به اینکه حدود ۷۸ درصد برق مصرفی کاربران نهایی از مسیر ترانسفورماتورهای مشابه تامین می‌شود، تخریب آن‌ها به بحرانی سراسری در توزیع برق دامن می‌زند.[1]

راهبردهای مهندسی حفاظت و مهار شوک

مهار اثرات میدان ۵۰ کیلوولت بر متری نانوثانیه‌ای نیازمند بازطراحی سازوکار ایمنی در سطوح عایقی پیشرفته است. نهادهای ناظر بر بخش انرژی به شرکت‌های بهره‌بردار توصیه می‌کنند به جای درگیر شدن با مدل‌سازی فیزیک هسته‌ای، توان خود را بر اقدامات مهندسی سخت‌افزاری در نقاط ثقل شبکه متمرکز کنند.

اصلی‌ترین شیوه مهار این امواج در بخش ابزار دقیق، بهره‌گیری از دیودهای مهار ولتاژ گذرا (TVS) با قابلیت بستن جهش‌ها در کسری از پیکوثانیه است. هم‌زمان، قرار دادن کنترل‌کننده‌ها و سرورهای اسکادا در قفس‌های فارادی هم‌پتانسیل و دارای اتصال زمین، مانع نفوذ امواج تابشی مستقیم می‌شود.[1][3]

با این همه، ارتقا و شیلدسازی کامل تمام خطوط و مبدل‌های شبکه عمومی به سطوح حفاظتی نظامی به دلیل هزینه‌های گزاف مالی ناممکن است؛ راهبردهای جاری تاب‌آوری عموماً بر مصون‌سازی زیرساخت‌های کلیدی تولید و انبارش ذخایر راهبردی ترانسفورماتورها متمرکز هستند.[1]

پدیده E1 برهم‌کنشی پیچیده میان فیزیک هسته‌ای و علوم ژئوفیزیک به شمار می‌رود که در قالب آن، میدان مغناطیسی طبیعی سیاره ابزاری برای تبدیل تشعشعات گاما به یک شوک وسیع الکترومغناطیسی فرامرزی می‌شود.[3][5]

شکنندگی مدارهای نیمه‌رسانا

روند روزافزون پیاده‌سازی مدارهای نیمه‌رسانا و پردازنده‌های مدرن در زیرساخت‌های دو دهه اخیر، آسیب‌پذیری سیستمی را به مراتب تشدید کرده است. برخلاف لامپ‌های خلأ سده بیستم که مقاومت حرارتی و ولتاژی بهتری داشتند، بردهای نوین با کسری از ولت فعالیت کرده و به آسانی در مواجهه با گذارهای نانوثانیه‌ای می‌سوزند.[3]

با توسعه فناوری‌های هوشمندسازی، کنتورهای دیجیتال و کلیدهای اتوماسیون در شبکه‌های توزیع، سطح تماس تجهیزات با اثرات پراکندگی کامپتون وسیع‌تر می‌شود؛ از این رو تحلیل دقیق انحراف ژئومغناطیسی پایه هرگونه سند آمادگی پدافند غیرعامل خواهد بود.[1][5]

تخریب هم‌زمان ترانسفورماتورهای فیزیکی و ماژول‌های ناوبری خودکار، مدیریت بحران را در ساعات پس از حادثه به بن‌بست می‌کشاند، چرا که راهبری دستی شبکه در گستره‌ای بی‌برق با میلیون‌ها قطعه سوخته ماه‌ها زمان خواهد برد.[1][6]

این پیامدها نشان می‌دهند که تهدید پالس هسته‌ای E1 تابعی مستقیم از بازده عددی کلاهک نیست، بلکه از سازوکار ساختاری و جبری میدان مغناطیسی زمین ناشی می‌شود که لایه‌های جو را به ژنراتوری عظیم و تهدیدکننده علیه بقای شبکه مبدل می‌سازد.[3]
