حذف هگزافلورید گوگرد از تابلوهای فشارقوی؛ مبادله ابعاد جمع‌وجور با فشار سه‌برابری گاز

زمانی که صنایع سرمایشی جهان در دهه ۱۹۹۰ برای حفظ لایه ازون استفاده از کلروفلوئوروکربن‌ها را کنار گذاشتند، چالش مهندسی پیش‌رو اساساً ماهیتی ترمودینامیکی داشت؛ سیالات جایگزین صرفاً باید گرما را در دماهای مناسب جذب و دفع می‌کردند تا محیط خنک بماند. فرآیند کنونی برای حذف تدریجی هگزافلورید گوگرد در شبکه‌های برق نیز همان اضطرار زیست‌محیطی را دارد، اما در یک اصل بنیادین تفاوت می‌کند: گاز جایگزین باید به‌صورت فیزیکی مانع از جهش ده‌ها هزار ولت جریان الکتریسیته در فضای باز شود.[7]

هگزافلورید گوگرد یا همان SF6، ستون فقرات نامرئی شبکه مدرن برق محسوب می‌شود. این گاز به داخل محفظه‌های فلزی درزبندی‌شده تابلوهای برق فشارقوی تزریق می‌شود و نقشی عایق را میان هادی‌های حامل جریان زنده ایفا می‌کند. از آنجا که این گاز عملکردی خیره‌کننده در مهار جرقه و قوس الکتریکی دارد، مهندسان توانسته‌اند قطعات فشارقوی را در فضایی بسیار فشرده بچینند و ابعاد پست‌های برق را تا حدی کوچک کنند که در زیرزمین ساختمان‌های شهری و محفظه‌های کوچک جا شوند.[6]

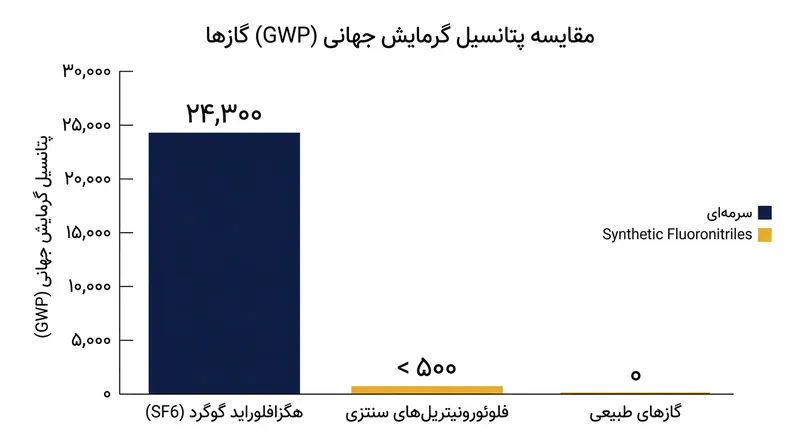

با این حال، بهای زیست‌محیطی این فشردگی ابعاد بسیار گزاف است. هگزافلورید گوگرد قوی‌ترین گاز گلخانه‌ای شناسایی‌شده در جهان است و پتانسیل گرمایش جهانی آن ۲۴,۳۰۰ برابر دی‌اکسید کربن تخمین زده می‌شود. این ماده پس از ورود به جو تا ۳,۲۰۰ سال باقی می‌ماند. اکنون که الزامات سخت‌گیرانه اقلیمی بخش برق را به حذف این ماده شیمیایی وادار کرده، اپراتورهای شبکه درمی‌یابند که قوانین فیزیک انتخاب میان دو راه را تحمیل می‌کنند.[2]

خواص دی‌الکتریک استثنایی هگزافلورید گوگرد

برای درک دشواری جایگزینی SF6، باید رفتار مولکولی آن را زیر تنش شدید ولتاژ بررسی کرد. این مولکول الکترونگاتیوی بسیار بالایی دارد؛ به این معنا که با شدتی استثنایی الکترون‌های آزاد را به دام می‌اندازد. زمانی که یک کلید برای قطع جریان فشارقوی باز می‌شود، الکتریسیته تلاش می‌کند از شکاف بازشده عبور کند و قوسی از پلاسما با دمایی فراتر از سطح خورشید پدید می‌آورد. در این هنگام، مولکول‌های SF6 بی‌درنگ الکترون‌های تغذیه‌کننده قوس را جذب کرده و آن را در چند میلی‌ثانیه خاموش می‌کنند.[6]

این ویژگی که استحکام دی‌الکتریک نام دارد، به SF6 اجازه می‌دهد در فشارهای عملیاتی نسبتاً پایین کارایی داشته باشد. درون یک تابلوی برق فشارمتوسط استاندارد، این گاز معمولاً تحت فشار مطلق ۱٫۰۵ تا ۱٫۴ بار تزریق می‌شود که تفاوت اندکی با فشار جو دارد. در همین فشار پایین، ظرفیت عایقی SF6 معادل سه برابر هوای معمولی است.[3]

در ارزیابی فنی کمیسیون اروپا درباره فناوری‌های عایق‌سازی آمده است: «استحکام دی‌الکتریک SF6 در فشار ۰٫۱ مگاپاسکال، سه‌برابر بیشتر از هوا است. این ویژگی موجب می‌شود کنتاکت‌های الکتریکی درون تجهیزات با عایق گازی SF6 بسیار به هم نزدیک‌تر باشند و سازندگان بتوانند ابعاد تجهیزات را بدون تغییر در خواص الکتریکی به‌شدت کاهش دهند.»[3]

ابعاد فشرده برای زیرساخت‌های نوین شهری اهمیتی حیاتی دارد. یک پست برق با عایق گازی SF6 تقریباً به یک‌دهم فضای مورد نیاز پست‌های سنتی با عایق هوا نیاز دارد. در شهرهای متراکم که زمین بسیار گران و کمیاب است، یا در توربین‌های بادی فراساحلی که با محدودیت فضایی مواجهند، بهره‌وری حجمی SF6 آن را برای چند دهه به استانداردی بی‌رقیب تبدیل کرده بود.

الزامات بازدارنده قوانین اقلیمی

اما این استاندارد فنی اکنون با سد قوانین اقلیمی روبه‌رو شده است. در اوایل سال ۲۰۲۴، اتحادیه اروپا آیین‌نامه 2024/573 را تصویب کرد که برنامه زمان‌بندی سفت‌وسختی را برای حذف گازهای گلخانه‌ای فلوئوردار از سراسر صنعت برق الزامی می‌کند. این مهلت‌های قانونی تولیدکنندگان را وادار می‌سازد خطوط تولید خود را پیش از پایان دهه جاری میلادی بازمهندسی کنند.[2]

از یکم ژانویه ۲۰۲۶، اتحادیه اروپا نصب تابلوهای برق فشارمتوسط جدید تا سقف ۲۴ کیلوولت را که از گاز SF6 استفاده می‌کنند ممنوع خواهد کرد. از یکم ژانویه ۲۰۳۰ نیز این ممنوعیت به تجهیزات تا سقف ۵۲ کیلوولت گسترش خواهد یافت. این مقررات، ضرب‌الاجلی قطعی برای صنعت نیرو جهت اتخاذ روش‌های عایق‌سازی جایگزین، فارغ از دشواری‌های مهندسی آن، رقم زده است.[2]

نینا ساساکی استوا-آننسن، پژوهشگر ارشد در مؤسسه تحقیقاتی SINTEF، توضیح می‌دهد: «چالش SF6 در این است که بر حسب هر کیلوگرم انتشار، مخرب‌ترین گاز گلخانه‌ای شناخته‌شده در جهان به شمار می‌آید.»[2]

در حالی که سایر بخش‌های صنعتی دهه‌ها پیش مصرف این گاز را کنار گذاشتند، نشتی‌های حاصل از تجهیزات قطع و وصل هنوز بخش بزرگی از ردپای مستقیم گازهای گلخانه‌ای شرکت‌های برق را تشکیل می‌دهد.[2]

جایگزینی خواص شیمیایی با فشار مکانیکی

مهندسان برای جبران فقدان این مولکول معجزه‌آسا، دو مسیر کلی برای عایق‌کاری تجهیزات فشارقوی پیش‌رو دارند: استفاده از ترکیبات شیمیایی سنتزی نوین، یا بازگشت به گازهای با منشأ طبیعی نظیر هوای خشک، نیتروژن و دی‌اکسید کربن. هر کدام از این گزینه‌ها هزینه‌ای به همراه دارد که یا در قالب پیچیدگی شیمیایی نمود می‌یابد یا در رشد ابعاد فیزیکی.[1]

جایگزین‌های سنتزی مانند فلوئورونیتریل‌ها در ترکیب با دی‌اکسید کربن و اکسیژن، رفتار دی‌الکتریکی نزدیک به SF6 ارائه می‌دهند. سازندگانی مانند GE Vernova ترکیباتی توسعه داده‌اند که ضمن حفظ دقیق ابعاد فیزیکی تجهیزات قدیمی، پتانسیل گرمایش جهانی را تا ۹۹ درصد کاهش می‌دهند. با این حال، این گازهای سنتزی همچنان خالی از اثرات زیست‌محیطی نیستند و سرنوشت قوانین رگولاتوری پیرامون آن‌ها در بلندمدت روشن نیست.[5]

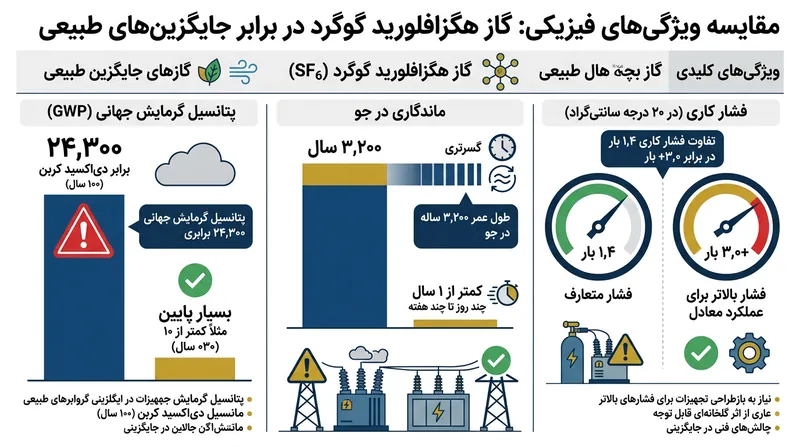

گزینه دوم، بهره‌گیری از گازهای کاملاً طبیعی است که پتانسیل گرمایش جهانی آن‌ها دقیقاً صفر است. اما قوانین فیزیک در مورد گازهای طبیعی انعطاف‌ناپذیرند. هوای خشک و دی‌اکسید کربن به دلیل فقدان ویژگی الکترونگاتیوی شدید SF6، توانایی مهار سریع قوس الکتریکی را ندارند. بنابراین مهندسان برای جبران ضعف دی‌الکتریک، چاره‌ای جز دستکاری تنها متغیر باقی‌مانده ندارند: افزایش فشار.[4]

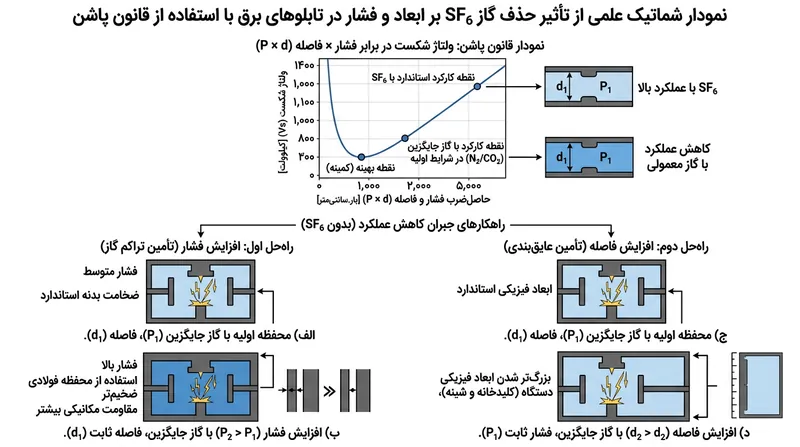

مطابق قانون پاشن در فیزیک، ولتاژ شکست گاز تابعی از حاصل‌ضرب فشار گاز در فاصله میان دو الکترود است. اگر گازی از نظر پیوند شیمیایی ضعیف‌تر عمل کند، برای جبران باید فشار آن افزایش یابد. اندازه‌گیری‌های تطبیقی نشان می‌دهد در حالی که SF6 در فشار ۰٫۱ تا ۰٫۷ مگاپاسکال عایق‌سازی مطلوبی دارد، هوای خشک برای ارائه همان سطح عایق باید تا حدود سه برابر تحت فشار قرار گیرد.[4]

پژوهشگران در مقاله‌ای در سال ۲۰۲۳ در نشریه MDPI یادآور شدند: «استحکام دی‌الکتریک گازهای با منشأ طبیعی در فشار یکسان بسیار پایین‌تر از SF6 است. بنابراین برای حفظ اندازه و ابعاد تابلوهای فشارمتوسط متداول بدون بالابردن فشار گاز، باید ترکیباتی گازی با استحکام دی‌الکتریک بالاتر نسبت به گازهای طبیعی مد نظر قرار گیرند.»[1]

هزینه افزایش ابعاد در پست‌های برق شهری

چنانچه سازنده‌ای استفاده از گازهای طبیعی را ترجیح دهد اما نخواهد فشار داخلی را سه برابر کند، ناگزیر است فاصله فیزیکی میان بخش‌های برق‌دار را افزایش دهد. این اقدام مستقیماً ابعاد خارجی بدنه تابلو را بزرگ‌تر می‌کند. برای شرکت‌های توزیع برق که در پی تعویض تجهیزات فرسوده درون پست‌های بتنی و قدیمی خود هستند، تابلویی با ابعاد بزرگ‌تر اصلاً از درگاه ورودی پست داخل نخواهد شد.

کمیسیون اروپا در ارزیابی خود از گزینه‌های جایگزین خاطرنشان کرده است: «تابلوهای عایق‌شده با گاز طبیعی که ابعاد بزرگ‌تری پیدا می‌کنند، مواد اولیه بیشتری مصرف کرده و بین ۲۰ تا ۳۰ درصد افزایش هزینه ساخت خواهند داشت.»[3]

فولاد، مس و بتن اضافی لازم برای استقرار تجهیزات بزرگ‌تر، خود ردپای کربنی غیرمستقیمی ایجاد می‌کند. از همین رو، شرکت‌ها برای فرار از افزایش ابعاد به سراغ رویکرد فشار بالا رفته‌اند. سازندگان با فشرده‌سازی هوای خشک یا دی‌اکسید کربن به سطوحی فراتر از ۳٫۰ بار، موفق شده‌اند استحکام دی‌الکتریک مورد نیاز را در همان ابعاد فیزیکی تجهیزات قدیمی SF6 پیاده‌سازی کنند.[4]

شرکت ایتن (Eaton)، از تولیدکنندگان برجسته تجهیزات برقی، صراحتاً به این موازنه فنی در سامانه‌های گاز طبیعی خود اشاره دارد: «در نظر داشته باشید که به دلیل تنظیم فشار روی ۱٫۹ بار، که بالاتر از مخازن SF6 است، بررسی دوره‌ای و پایش دقیق فشار الزامی خواهد بود.»

الزامات مهندسی مخازن تحت فشار بالا

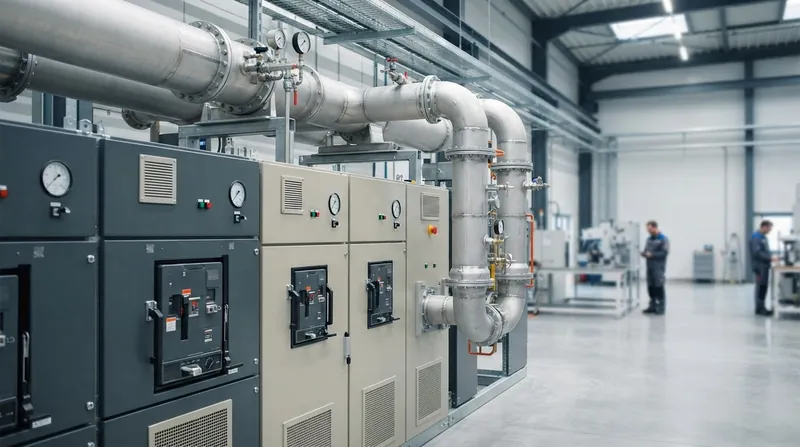

رساندن فشار کاری درون یک محفظه درزبندی‌شده فلزی به سه برابر، مبانی مهندسی مکانیک دستگاه را به‌طور اساسی دگرگون می‌کند. بدنه‌ای که گاز SF6 را در فشار ۱٫۲ بار نگه می‌دارد تنها در معرض تنش‌های مکانیکی ملایم است. اما محفظه‌ای با هوای خشک تحت فشار ۳٫۵ بار عملاً یک مخزن تحت فشار صنعتی است و مشمول استانداردهای ایمنی سخت‌گیرانه و تنش‌های مستمر سازه‌ای خواهد بود.[4]

برای حفظ ایمن این فشارهای بالا در طول دوره عمر عملیاتی ۴۰ ساله، کارخانه‌ها باید به سراغ مخازن ضخیم‌تر از جنس فولاد ضدزنگ و جوشکاری‌های دقیق رباتیک بروند. این پوسته‌ها باید آزمایش‌های دقیق هیدرواستاتیک و تست نشتی هلیوم را با موفقیت پشت سر بگذارند تا احتمال گسست یا افت تدریجی گاز عایق به صفر برسد.[4]

استانداردهای جدید از جمله استاندارد اروپایی EN 50187 برای محفظه‌های تحت فشار، نصب دیسک‌های شکست کالیبره‌شده را الزامی کرده‌اند. اگر خطای الکتریکی داخلی موجب افزایش ناگهانی دما و انبساط گاز شود، این دیسک گسستنی فشار مازاد را به سمتی مشخص و ایمن تخلیه می‌کند تا تکنسین‌های حاضر در مجاورت تابلو از خطرات انفجار مکانیکی مصون بمانند.[4]

این تحول الگوی نگهداری و تعمیرات شرکت‌های برق را نیز دستخوش تغییر می‌کند. تجهیزات SF6 به پلمپ مادام‌العمر و بی‌نیازی از سرویس گاز شهرت داشتند، اما سامانه‌های هوای فشرده طبیعی نیازمند حسگرهای پایش پیوسته هستند. نشتی اندک در سیستمی با فشار ۳٫۰ بار، استحکام دی‌الکتریک را بسیار سریع‌تر از نشتی در مخزن ۱٫۲ بار کاهش می‌دهد و ریسک اتصال کوتاه داخلی را بالا می‌برد.[7]

در نهایت، حذف هگزافلورید گوگرد نشان‌دهنده غلبه راه‌حل‌های مکانیکی بر سادگی‌های شیمیایی گذشته است. صنعت برق با پذیرش مخازن ضخیم‌تر، جوش‌های حساس‌تر و فشار کاری سه‌برابری به‌جای یک گاز گلخانه‌ای نیرومند، نشان می‌دهد حفظ ابعاد فشرده شبکه با اهداف خنثی‌سازی کربن منافاتی ندارد.[7]

حجم این تحول بسیار گسترده است. برآوردها نشان می‌دهد تنها در هند حدود ۱۶۰ تن گاز SF6 درون شبکه تابلوهای فشارمتوسط وجود دارد که معادل ۳٫۹ میلیون تن دی‌اکسید کربن محبوس درون تجهیزات برقی این کشور است. تعویض این حجم از تجهیزات نصب‌شده به دهه‌ها سرمایه‌گذاری سنگین و هزاران دستگاه جدید با فناوری فشار بالا نیاز دارد.[4]

با نزدیک‌شدن به سررسیدهای سال ۲۰۲۶ در اروپا، زنجیره تأمین بین‌المللی با شتاب در حال بازآرایی است. دوران عایق‌کاری شیمیایی با فشارهای پایین به سر آمده و جای خود را به دوره‌ای داده است که پایداری شبکه برق به استحکام سازه‌ای مخازن فولادی تحت فشار تکیه دارد.[7]
