معادله هال-پچ: اندازه دانه‌ها چگونه استحکام مواد بلوری را تعیین می‌کند

کتاب‌های درسی متالورژی کلاسیک و دوره‌های مقدماتی مهندسی غالباً یک ادعای سرراست را مطرح می‌کنند: برای قوی‌تر کردن یک فلز، کافی است دانه‌های درونی آن را کوچک کنید. منطق این است که چون دانه‌های کوچکتر دیواره‌های داخلی بیشتری برای مسدود کردن حرکت نقص‌های ساختاری ایجاد می‌کنند، با کوچکتر شدن دانه‌ها، تنش تسلیم ماده به طور نامحدود افزایش می‌یابد. اما شواهد به‌دست‌آمده از تحقیقات مدرن روی نانوکریستال‌ها، مستقیماً این قانون مطلق را نقض می‌کند. وقتی دانه‌ها از یک آستانه بحرانی در حدود ۱۰ تا ۱۵ نانومتر کوچکتر می‌شوند، فلز دیگر سخت نمی‌شود و در واقع شروع به نرم شدن می‌کند؛ پدیده‌ای که ما را وادار می‌کند تا در نحوه مهندسی مواد فوق‌مستحکم بازنگری کاملی داشته باشیم.[3][4]

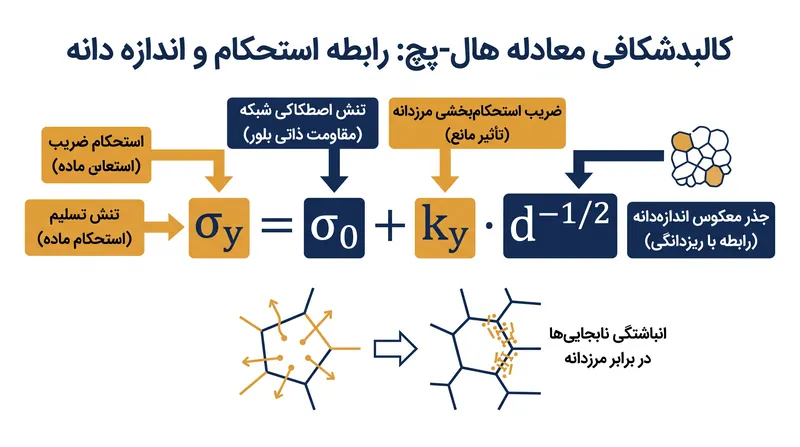

سازوکار نهفته در پس این قانون کلاسیک، توسط معادله هال-پچ تعریف می‌شود که به طور مستقل توسط ای.او. هال در سال ۱۹۵۱ و ان.جی. پچ در سال ۱۹۵۳ فرمول‌بندی شد. این فرمول (σy = σ0 + ky d^(-1/2)) بیان می‌کند که تنش تسلیم یک ماده (σy) برابر است با تنش اصطکاکی ذاتی آن (σ0) به علاوه یک ثابتِ مختص به آن ماده (ky) ضربدر معکوس ریشه دوم میانگین قطر دانه (d). این رابطه ریاضی بیش از ۷۰ سال است که شالوده مهندسی سازه را تشکیل می‌دهد.[1][7]

برای درک اینکه این سازوکار چگونه عمل می‌کند، باید به نحوه تغییر شکل فلزات در سطح اتمی نگاه کنیم. مواد بلوری کاملاً یکنواخت نیستند؛ آن‌ها حاوی بی‌نظمی‌های میکروسکوپی به نام «نابجایی» هستند. وقتی به یک فلز تنش وارد می‌شود — چه یک تیر فولادی که پلی را نگه می‌دارد و چه یک پنل آلومینیومی در یک هواپیما — این نابجایی‌ها در سراسر شبکه بلوری حرکت کرده و باعث تسلیم شدن یا تغییر شکل دائمی ماده می‌شوند.[6]

مرزدانه‌ها، که در واقع فصل مشترک برخورد بلورهایی با جهت‌گیری‌های متفاوت هستند، به عنوان موانع فیزیکی در برابر این حرکت عمل می‌کنند. بر اساس بررسی نشریه International Materials Reviews که «شش دهه از اثر هال-پچ» را پوشش می‌دهد، نابجایی‌ها در حین حرکت، در برابر این مرزها انباشته می‌شوند. اندازه دانه کوچکتر به معنای مرزهای بیشتر در واحد حجم است که باعث انباشتگی‌های مکرر شده و برای وادار کردن نابجایی‌ها به عبور و ورود به دانه بعدی، به تنش اعمال‌شده بسیار بیشتری نیاز دارد.[2][8]

متالورژیست‌ها با کنترل نرخ سرمایش فلزات مذاب یا اعمال تغییر شکل پلاستیک شدید، توانسته‌اند به شکلی قابل‌اطمینان دانه‌های کوچکتری را برای تولید مواد مستحکم‌تر مهندسی کنند. نشریه Proceedings of the Royal Society خاطرنشان می‌کند که این سازوکار استحکام‌بخشی مرزی، با موفقیت در طیف وسیعی از فلزات خالص و آلیاژهای پیچیده به کار گرفته شده و دهه‌ها پیشرفت صنعتی را به پیش رانده است.[5][7]

با این حال، مدل پیوسته در مقیاس‌های شدید نانو از کار می‌افتد. پژوهشگرانی که یافته‌های خود را در نشریه Philosophical Magazine منتشر کرده‌اند، یک «وابستگی معکوس به اندازه دانه» را در فلزات نانوکریستالی مستند کرده‌اند. وقتی قطر دانه به زیر حدود ۱۰ تا ۱۵ نانومتر کاهش می‌یابد، سازوکار سنتی انباشتگی نابجایی‌ها دیگر عمل نمی‌کند، زیرا دانه‌ها به سادگی آن‌قدر کوچک هستند که نمی‌توانند چندین نابجایی را به طور همزمان در خود جای دهند.[3][4]

به جای حرکت نابجایی‌ها در درون دانه‌ها، سازوکار تغییر شکل کاملاً به خود مرزها منتقل می‌شود. در این مقیاس، حجم عظیم مرزدانه‌ها به دانه‌ها اجازه می‌دهد تا تحت تنش از روی یکدیگر بلغزند — فرآیندی که به عنوان لغزش مرزدانه شناخته می‌شود. دیواره‌های صلب و سختی که زمانی مانع تغییر شکل می‌شدند، حالا به همان مسیرهایی تبدیل می‌شوند که آن را تسهیل می‌کنند.[3][4]

این تغییر در فیزیکِ مسئله بدان معناست که با ادامه روند کوچک شدن دانه‌ها، ماده در واقع نرم‌تر و شکل‌پذیرتر می‌شود و یک اثر وارونه هال-پچ را ایجاد می‌کند. کشف این آستانه، پیامدهای عمیقی برای توسعه نانومواد پیشرفته دارد و ثابت می‌کند که یک حد فیزیکی و بنیادین برای میزان استحکام‌بخشی به یک فلز صرفاً از طریق ریز کردن دانه‌ها وجود دارد. برای عبور از این حد، دانشمندان مواد اکنون باید به دنبال سازوکارهای استحکام‌بخشی کاملاً متفاوتی باشند، مانند معرفی رسوبات نانومقیاس یا مهندسی ریزساختارهای پیچیده چندفازی.[4][8]
