ناخالصی یک در ده میلیون: چگونه «دوپینگ» سیلیکون را از یک عایق به رسانایی قابل‌کنترل تبدیل می‌کند

بازاریابی فناوری اغلب پردازنده‌های مدرن را به عنوان شاهکار «سیلیکون خالص» توصیف می‌کند و این‌طور القا می‌کند که خود این عنصر، موتور محرک پردازش است. شواهد فیزیکی کاملاً ناقض این ادعا هستند: یک ویفر سیلیکون ۱۰۰ درصد خالص در واقع یک عایق شیشه‌مانند است که اصلاً توانایی هدایت سیگنال‌های الکتریکی مورد نیاز برای گیت‌های منطقی را ندارد. پایه و اساس این صنعت ۵۰۰ میلیارد دلاری نیمه‌هادی‌ها، خلوص سیلیکون نیست، بلکه آلوده‌سازی دقیق و عامدانه آن است.[3][7]

در حالت ذاتی و بدون ناخالصی، یک اتم سیلیکون چهار الکترون ظرفیت خود را با چهار اتم سیلیکون مجاور به اشتراک می‌گذارد و یک شبکه بلوری بی‌نقص را تشکیل می‌دهد. در صفر مطلق، تک‌تک الکترون‌ها محکم در این پیوندهای کووالانسی قفل شده‌اند. از آنجا که جریان الکتریکی نیازمند حرکت آزادانه الکترون‌هاست، این ساختار بی‌نقص برای پردازش کامپیوتری کاملاً بی‌فایده است. حتی در دمای اتاق نیز انرژی حرارتی تنها برای شکستن کسر بسیار ناچیزی از این پیوندها کافی است و سیلیکون ذاتی را به شدت مقاوم در برابر جریان باقی می‌گذارد.[2][3]

برای تبدیل این عایق به یک رسانای قابل‌کنترل، کارخانه‌های تولیدی ناخالصی‌های خاصی را وارد شبکه بلوری می‌کنند؛ فرآیندی که به عنوان «دوپینگ» یا آلایش شناخته می‌شود. مهندسان با جایگزین کردن کسر بسیار کوچکی از اتم‌های سیلیکون با عناصری از گروه‌های همسایه در جدول تناوبی، می‌توانند خواص الکتریکی ماده را به شکلی بنیادین تغییر دهند. این فرآیند چنان حساس است که غلظت ناخالصی مورد نیاز در آن به شکلی باورنکردنی ناچیز است.[1][5]

همان‌طور که پژوهشگران در پلتفرم ریسرچ‌گیت این پرسش بنیادین را مطرح می‌کنند: «در نیمه‌هادی‌ها، چگونه و چرا دوپینگ با چنین محتوای پایینی (مثلاً ۱ در ۱۰۰۰۰۰۰) می‌تواند بر رسانایی کل سیستم تأثیر بگذارد؟» پاسخ در عدم تطابق ساختاری بین شبکه سیلیکون و اتم‌های ناخالصی تزریق‌شده نهفته است. وقتی یک تک‌اتم ناخالصی در شبکه جا می‌گیرد، تقارن بی‌نقص ۱۰ میلیون اتم سیلیکون اطراف خود را بر هم می‌زند و باعث ایجاد مازاد یا کمبود الکترون می‌شود.[1][6]

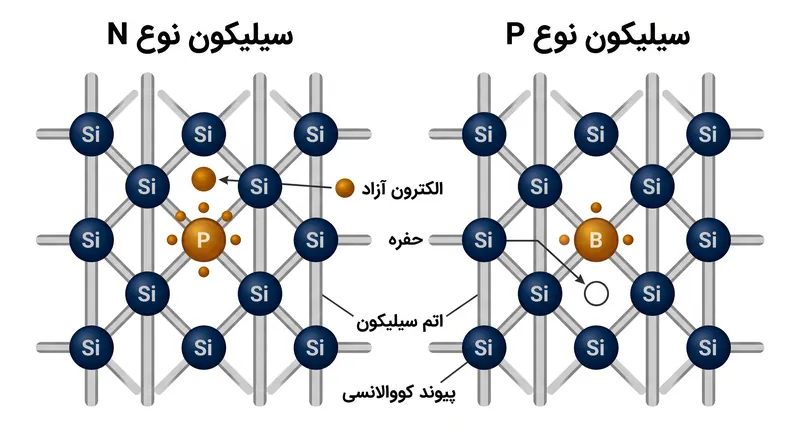

وقتی مهندسان عناصری با پنج الکترون ظرفیت—مانند فسفر یا آرسنیک—را به شبکه تزریق می‌کنند، چهار تا از آن الکترون‌ها با سیلیکون‌های اطراف پیوند تشکیل می‌دهند. الکترون پنجم بدون پیوند باقی می‌ماند و آزادانه در بلور پرسه می‌زند. این امر یک نیمه‌هادی نوع N (منفی) ایجاد می‌کند. از آنجا که این الکترون اضافی برای جدا شدن از اتم والد خود به انرژی بسیار کمی نیاز دارد، با اعمال ولتاژ به راحتی در ایجاد جریان الکتریکی مشارکت می‌کند.[2][4]

در نقطه مقابل، تزریق عناصری با تنها سه الکترون ظرفیت، مانند بور یا گالیم، یک نیمه‌هادی نوع P (مثبت) می‌سازد. این اتم‌ها فاقد الکترون چهارم برای تکمیل پیوند با همسایگان سیلیکونی خود هستند و یک جای خالی به نام «حفره» به جا می‌گذارند. در مدل مکانیک کوانتومی یک نیمه‌هادی، این حفره مانند یک ذره با بار مثبت عمل می‌کند. وقتی الکترون‌های مجاور برای پر کردن این حفره می‌جهند، حفره جدیدی پشت سر خود به جا می‌گذارند و به این ترتیب اجازه می‌دهند بار مثبت به طور موثری در سراسر ماده حرکت کند.[2][5]

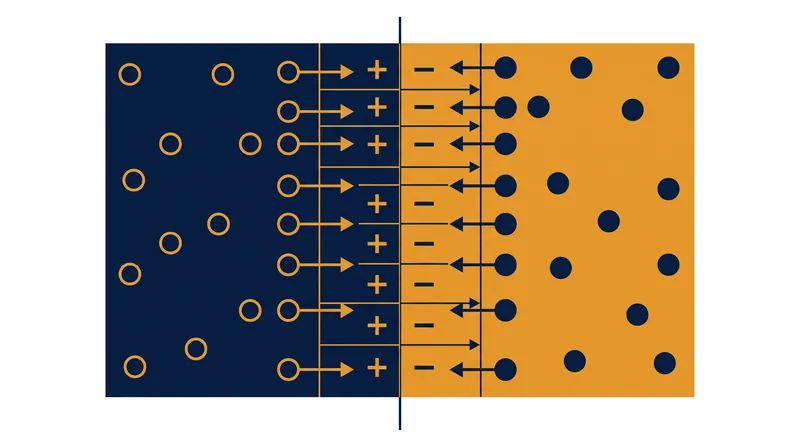

قدرت واقعی دوپینگ صرفاً در ایجاد رسانایی نیست، بلکه در خلق مرزی است که سیلیکون نوع N و نوع P به هم می‌رسند: پیوند PN. وقتی این دو ماده به هم متصل می‌شوند، الکترون‌های آزاد از سمت نوع N به طور طبیعی از مرز عبور می‌کنند تا حفره‌های سمت نوع P را پر کنند. این مهاجرت یک «ناحیه تخلیه» در سطح مشترک ایجاد می‌کند—یک منطقه میکروسکوپی که از حامل‌های بار آزاد تهی شده و به عنوان سدی در برابر جریان بیشتر الکترون‌ها عمل می‌کند.[2][4]

همین ناحیه تخلیه، مکانیزم فیزیکی اصلی است که گیت‌های منطقی را امکان‌پذیر می‌کند. بدون ولتاژ خارجی، این سد مانع از عبور جریان می‌شود و مانند یک کلید باز (رقم دیجیتال «۰») عمل می‌کند. با این حال، وقتی یک ولتاژ مثبت به سمت نوع P و یک ولتاژ منفی به سمت نوع N اعمال می‌شود، میدان الکتریکی خارجی الکترون‌ها و حفره‌ها را به سمت پیوند هل می‌دهد، ناحیه تخلیه را در هم می‌شکند و اجازه می‌دهد جریان آزادانه عبور کند (رقم دیجیتال «۱»).[3][7]

معکوس کردن ولتاژ، حامل‌های بار را از پیوند دور می‌کند، ناحیه تخلیه را عریض‌تر کرده و جریان را کاملاً مسدود می‌کند. این رفتار جهت‌دار، سیلیکون را از یک ماده ایستا به یک دریچه قابل‌کنترل برای الکتریسیته تبدیل می‌کند. مهندسان با به هم پیوستن میلیاردها عدد از این دریچه‌های میکروسکوپی، مدارهای منطقی پیچیده‌ای می‌سازند که دستورالعمل‌های نرم‌افزاری را اجرا می‌کنند.[2][5]

دستیابی به این آرایش اتمی دقیق نیازمند تلورانس‌های تولیدی فوق‌العاده سخت‌گیرانه‌ای است. در کارخانه‌های مدرن، ناخالصی‌ها به سادگی با سیلیکون مخلوط نمی‌شوند. در عوض، آن‌ها به شکل یون در یک محیط خلأ شتاب می‌گیرند و مستقیماً به داخل ویفر شلیک می‌شوند—فرآیندی که کاشت یون نامیده می‌شود. این روش به مهندسان اجازه می‌دهد تا عمق و غلظت دقیق ناخالصی‌ها را کنترل کنند و مطمئن شوند که ترانزیستورهای نهایی رفتار قابل‌پیش‌بینی خواهند داشت.[4][7]

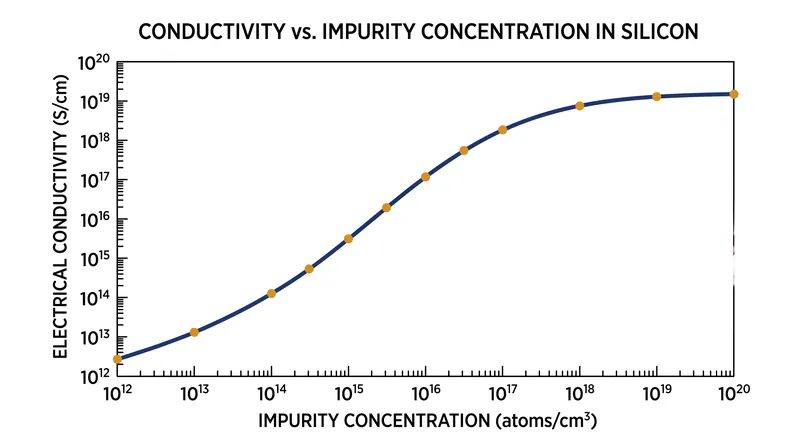

غلظت ناخالصی‌ها، ویژگی‌های الکتریکی خاص هر ناحیه را دیکته می‌کند. نواحی با دوپینگ سبک ممکن است حاوی یک اتم ناخالصی در هر ۱۰۰ میلیون اتم سیلیکون باشند، در حالی که نواحی با دوپینگ سنگین—که برای کنتاکت‌های سورس و درین یک ترانزیستور استفاده می‌شوند—ممکن است یک ناخالصی در هر ۱۰۰۰۰ اتم سیلیکون داشته باشند. تا سال ۲۰۲۵، توانایی کنترل این غلظت‌ها در مقیاس نانومتر همچنان وجه تمایز اصلی بین کارخانه‌های رقیب تولید نیمه‌هادی است.[3][7]

با این حال، فیزیک دوپینگ در حال نزدیک شدن به یک محدودیت فیزیکی سخت است. با کوچک شدن ترانزیستورها به مقیاس ۲ نانومتر، ناحیه فعال یک قطعه ممکن است تنها حاوی چند ده اتم ناخالصی باشد. در این مقیاس، تغییرات آماری در جایگذاری حتی یک اتم می‌تواند ولتاژ آستانه ترانزیستور را به شدت تغییر دهد و به عملکرد غیرقابل‌پیش‌بینی و افزایش نشت توان منجر شود.[4][7]

برای دور زدن این محدودیت‌ها، صنعت در حال بررسی مواد کانالی جایگزین و هندسه‌های نوین ترانزیستور است، مانند معماری‌های گیت همه‌جانبه که برای کنترل جریان کمتر به دوپینگ سنگین متکی هستند. با این وجود، اصل بنیادین همچنان دست‌نخورده باقی مانده است: کل اقتصاد دیجیتال همچنان بر پایه آلوده‌سازی دقیق و حساب‌شده یک شبکه بلوری بی‌نقص می‌چرخد.[7]
