راز سه پره بودن توربین‌های بادی؛ توازن تقارن قطبی و حذف خستگی ژیروسکوپی مخرب با کمترین هزینه

لحظه حیاتی برای بقای سازه‌ای یک توربین بادی، نه هنگام وزش باد مستقیم و یکنواخت، بلکه زمانی رخ می‌دهد که جهت باد تغییر می‌کند. برای جذب حداکثر انرژی، مجموعه ناسل و روتور باید حول محور عمودی خود گردش کنند تا روبه‌روی جریان باد قرار گیرند؛ حرکتی که در اصطلاح مهندسی «یاو» (Yawing) یا گردش زاویه‌ای نامیده می‌شود.[1][3]

این حرکت انحرافی باعث می‌شود صفحه چرخش روتور در حال دوران تغییر جهت دهد و همین امر نیروهای ژیروسکوپی عظیمی پدید می‌آورد. پیامد سازه‌ای این مانور به ممان اینرسی جرمی روتور نسبت به محور عمودی چرخش بستگی دارد.[1]

اگر ممان اینرسی هم‌زمان با چرخش پره‌ها نوسان کند، سیستم محرک زاویه‌ای و دکل توربین تحت ضربات متناوبی قرار می‌گیرند که به‌سرعت خستگی فلز را تشدید می‌کند. اما اگر اینرسی ثابت بماند، گردش افقی توربین نرم و پیوسته انجام می‌گیرد و تمامیت ساختاری سازه حفظ می‌شود.[1][2]

دستیابی به این ویژگی دینامیکی، یعنی اینرسی زاویه‌ای پایدار، دلیل بنیادینی است که تقریباً تمام توربین‌های بادی صنعتی در سراسر جهان را با سه پره مجهز کرده است. گرچه بازدهی آیرودینامیکی و هزینه‌های ساخت نقشی غیرقابل انکار دارند، طرح سه‌پره در میدان مهندسی به این علت پیروز شد که پدیده مخرب خستگی ژیروسکوپی را رفع کرد؛ مشکلی که روتورهای دارای پره کمتر از عهده آن برنمی‌آیند.[1][4]

سراب بازدهی صرفاً آیرودینامیکی

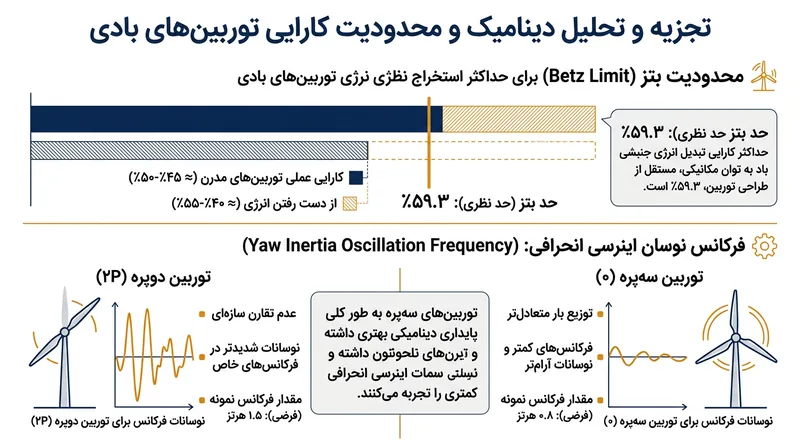

روی کاغذ، ساختار سه پره لزوماً بالاترین نقطه بازدهی آیرودینامیکی نیست. بر پایه حد بتز، هیچ توربین بادی، صرف‌نظر از شمار پره‌هایش، قادر به استخراج بیش از ۵۹.۳ درصد انرژی جنبشی باد نخواهد بود.[1]

از دیدگاه نظری، روتور تک‌پره با یک وزنه تعادل کارآمدترین طرح آیرودینامیکی است، چراکه در هوای کاملاً دست‌نخورده حرکت می‌کند و وارد دنباله متلاطم پره قبلی نمی‌شود. روتورهای دوپره نیز راندمان بالایی داشته، سبک‌ترند و هزینه تولیدشان کمتر از نمونه‌های سه‌پره تمام می‌شود.[1][2]

افزودن پره سوم در مقایسه با طرح دوپره تنها حدود ۲ تا ۳ درصد به ضریب اوج توان می‌افزاید. گذار از سه پره به چهار پره نیز راندمان را کمتر از ۱ درصد افزایش می‌دهد، درحالی‌که وزن، نیروی پسا و هزینه‌های تولید را به شکل چشمگیری بالاتر می‌برد.[1][2]

از آنجا که دستاورد آیرودینامیکی پره سوم چندان چشمگیر نیست، پیشگامان انرژی بادی در دهه‌های ۱۹۸۰ و ۱۹۹۰ میلادی بارها توربین‌های دوپره را به کار بستند. محاسبه آن‌ها این بود که حذف یک پره کامپوزیتی غول‌پیکر به صرفه‌جویی اقتصادی می‌انجامد و این افت ناچیز تولید انرژی را جبران خواهد کرد.[1]

تله اینرسی در توربین‌های دوپره

نقطه ضعف روتورهای دوپره تنها هنگامی خود را نشان می‌دهد که توربین در مدار فعالیت باشد و جهت وزش باد منحرف شود. روتور دوپره فاقد تقارن قطبی است؛ چراکه جرم آن روی یک خط مستقیم قرار گرفته، نه به‌صورت یکنواخت در یک صفحه دوار.[1][3]

هنگامی که دو پره کاملاً افقی قرار می‌گیرند، جرم آن‌ها بیشترین فاصله را از محور عمودی دوران پیدا می‌کند. در این وضعیت، ممان اینرسی جرمی روتور نسبت به محور زاویه‌ای به اوج می‌رسد و مقاومت سنگینی در برابر گردش ناسل ایجاد می‌کند.[1]

کسری از ثانیه بعد، وقتی پره‌ها در حالت عمودی قرار می‌گیرند، جرم آن‌ها درست روی امتداد دکل متمرکز می‌شود. در این وضعیت عمودی، ممان اینرسی نسبت به محور عمودی تقریباً به صفر سقوط می‌کند و مقاومت ناچیزی در برابر سیستم محرک نشان می‌دهد.[1]

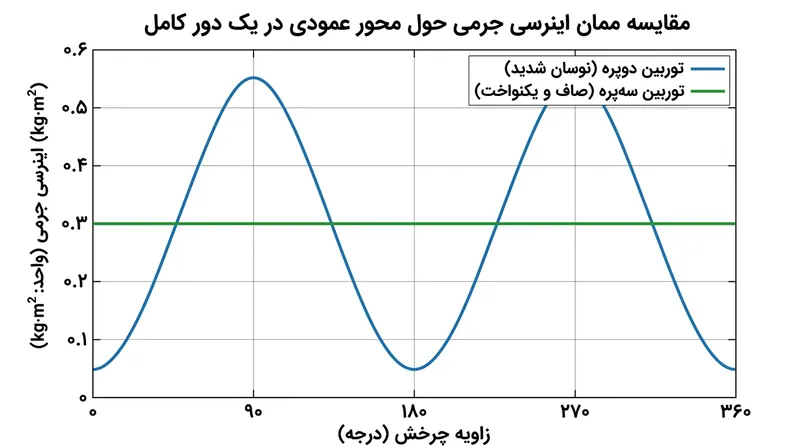

به دلیل چرخش پیوسته روتور، این اینرسی در هر دور چرخش دو بار میان کمینه و بیشینه نوسان می‌کند؛ فرکانسی که مهندسان آن را «2P» می‌نامند. با هر بار گردش زاویه‌ای توربین برای تعقیب باد، این نوسان مداوم گشتاور ژیروسکوپی شدیدی بر سازه تحمیل می‌کند.[1]

نوسان 2P ضرباتی ریتمیک و فرساینده به سیستم محرک زاویه‌ای، شاسی اصلی و تاج دکل وارد می‌آورد. پدیده ناشی از آن که به «لرزش انحرافی» موسوم است، لرزش‌های حادی ایجاد کرده، استهلاک مکانیکی را شتاب می‌دهد و عمر مفید قطعات سازه را به شدت کاهش می‌دهد.[1][2]

راهکار بنیادین؛ تقارن قطبی

افزودن پره سوم فیزیک حاکم بر چرخش روتور را از بنیان دگرگون می‌سازد. آرایش سه‌پره با فواصل منظم ۱۲۰ درجه‌ای واجد تقارن قطبی است؛ به این معنی که جرم آن روی صفحه جاروب‌شده به‌طور کاملاً یکنواخت توزیع می‌شود.[1][2]

به سبب این تقارن، ممان اینرسی جرمی حول محور عمودی گردش، کاملاً از زاویه سمتی یا موقعیت لحظه‌ای پره‌ها مستقل می‌شود. چه پره‌ای رو به آسمان باشد، چه رو به زمین و چه در میانه مسیر، اینرسی روتور روی محور زاویه‌ای همواره ثابت می‌ماند.[1]

وقتی توربین سه‌پره برای دنبال کردن باد باید تغییر جهت دهد، سیستم محرک با نیرویی پیوسته و یکدست مواجه می‌شود. در نتیجه، ارتعاشات ژیروسکوپی مخرب 2P به‌کلی حذف می‌گردد و دکل و یاتاقان‌ها از خستگی‌های ویرانگر در امان می‌مانند.[1][3]

این تعادل ذاتی دینامیکی مهندسان را قادر می‌سازد دکل‌ها و سامانه‌های انحرافی سبک‌تر و مقرون‌به‌صرفه‌تری طراحی کنند. صرفه‌جویی حاصل از کاهش وزن دکل و سامانه انتقال قدرت، هزینه تولید و نصب پره سوم از جنس الیاف شیشه یا کربن را جبران می‌کند.[2]

مدیریت نیروهای گریز از مرکز و تنش مکانیکی

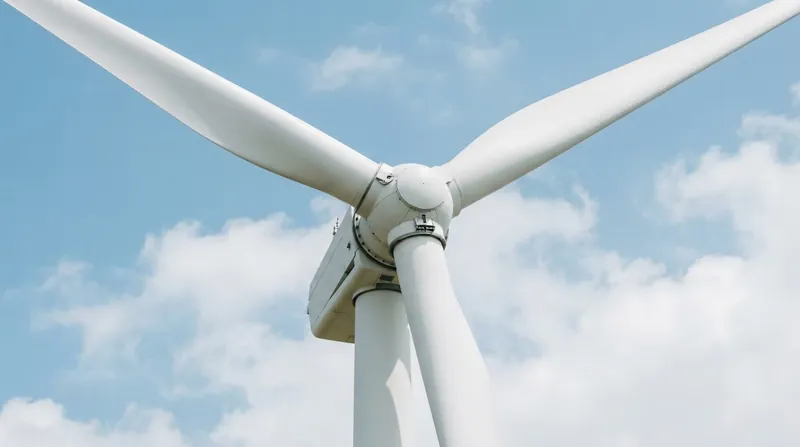

طرح سه‌پره افزون بر کنترل پویایی انحرافی، توزیع تنش‌های مکانیکی روی توپی روتور را نیز بهبود می‌بخشد. با حضور سه پره، نیروهای گریز از مرکز عظیم ناشی از جرم در حال چرخش به‌طور متعادل میان سه نقطه اتصال تقسیم شده و فشار روی یک تکیه‌گاه کاهش می‌یابد.[2]

اگر مهندسان می‌خواستند همان سطح تولید انرژی را با دو پره محقق سازند، ناگزیر بودند طول پره‌ها را حدود ۵۰ درصد بلندتر کنند یا سرعت چرخش روتور را ۲۲.۵ درصد بالاتر ببرند. هر دو راهکار با جریمه‌های مکانیکی سنگینی همراه بود که مزیت اقتصادی اولیه را زائل می‌کرد.[2]

افزایش سرعت چرخش در روتور دوپره، سرعت نوک پره‌ها را به شدت بالا برده و سروصدای آیرودینامیکی زیادی ایجاد می‌کند. برای مزارع بادی در خشکی که نزدیک سکونتگاه‌ها مستقرند، ضوابط سخت‌گیرانه صوتی مانع از اخذ مجوز این توربین‌های پرسرعت می‌شود.[1][2]

از سوی دیگر، افزایش طول پره در توربین دوپره نیروی گریز از مرکز را مضاعف ساخته و وزن مؤثر پره‌ها را افزایش می‌دهد. این امر مستلزم ساخت توپی مرکزی بسیار مستحکم و گران‌قیمتی است تا پره‌ها در زیر بارهای وارده متلاشی نشوند.[2]

بازده نزولی در روتورهای چهارپره

اگر سه پره ثبات پایداری را به ارمغان می‌آورد، شاید منطقی به نظر برسد که بهره‌گیری از چهار یا پنج پره شرایط بهتری پدید آورد. بااین‌حال، عبور از مرز سه پره موانع آیرودینامیکی و اقتصادی متعددی به بار می‌آورد که استفاده از چنین روتورهایی را در مقیاس نیروگاهی ناممکن می‌سازد.[2]

با افزایش پره‌ها، ضریب فشردگی روتور بیشتر شده و نیروی پسای آیرودینامیکی صعود می‌کند. هر پره ناگزیر باید از درون دنباله پرآشوب پره جلویی خود عبور کند که این پدیده نیروی برآر لازم برای ایجاد گشتاور را مختل می‌سازد.[1][2]

برای جلوگیری از تداخل ناشی از رد باد، توربین چهارپره باید کندتر از نمونه سه‌پره بچرخد. از آنجا که ژنراتورهای برق برای تولید کارآمد جریان به دورهای بالا وابسته‌اند، این افت سرعت چرخش روتور به یک گیربکس سنگین‌تر، بزرگ‌تر و گران‌تر نیاز دارد.[2]

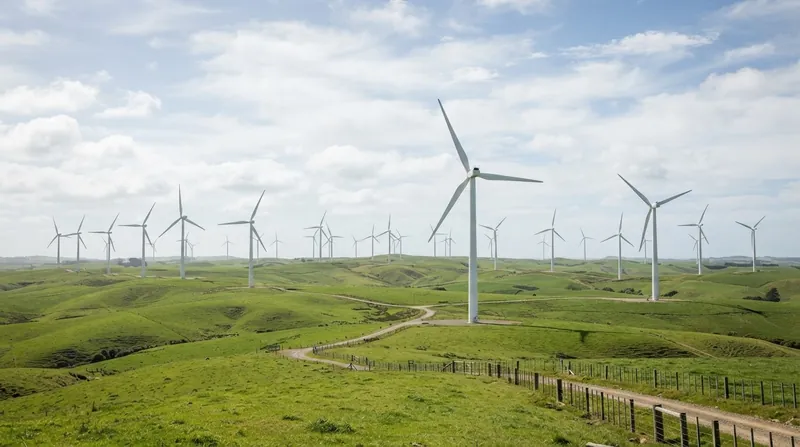

علاوه بر این، هزینه‌های ساخت، ترابری و نصب با هر پره اضافی به شکل خطی افزایش می‌یابد. حمل‌ونقل پره‌های کامپوزیتی بزرگ ۸۰ متری به مناطق دورافتاده از پیش یک گلوگاه تدارکاتی است و افزودن پره چهارم به هر دکل، توجیه اقتصادی طرح‌ها را سلب می‌کند.[2]

اجماع مهندسی در نقطه بهینه

توربین‌های بادی سه‌پره امروزی حاصل ترجیحات سلیقه‌ای یا زیبایی‌شناختی نیستند، بلکه خروجی تکاملی فنی و دقیق به‌شمار می‌روند. این ساختار نقطه تقاطع ریاضی دقیقی میان بهره‌وری آیرودینامیکی، پویایی سازه و اقتصاد تولید صنعتی است.[1][4]

روتور سه‌پره با مهیا کردن کمترین تعداد پره برای ایجاد اینرسی انحرافی ثابت، مخرب‌ترین پدیده در عملکرد توربین‌ها را خنثی می‌کند. این معماری به ماشین اجازه می‌دهد بدون تخریب دکل، دوشادوش تغییرات باد زاویه خود را تنظیم کند.[1][3]

همگام با توسعه توربین‌های دریایی ۱۵ مگاواتی در صنعت انرژی‌های تجدیدپذیر، این اصل بنیادین همچنان پابرجاست. تقارن قطبی سه پره ضمانت می‌کند که این سازه‌های عظیم الجثه بتوانند در برابر دهه‌ها وزش بی‌وقفه و متغیر باد تاب بیاورند.[3][4]
