مکانیسم فرکانس و اینرسی شبکه: حفظ همگام‌سازی سیستم جریان متناوب و چالش انرژی‌های تجدیدپذیر

آنچه عموم در مورد گذار به انرژی‌های تجدیدپذیر اشتباه می‌فهمند، این فرض است که این موضوع صرفاً یک مسئله حجمی است. گفتمان عمومی تقریباً به طور کامل بر تولید مگاوات‌ساعت کافی انرژی پاک برای جایگزینی زغال‌سنگ و گاز متمرکز است. اما برای مهندسانی که شبکه برق را مدیریت می‌کنند، چالش پنهان حجم نیست؛ بلکه ریتم است. شبکه برق جریان متناوب (AC) بزرگترین ماشین همگام‌سازی شده روی زمین است و حفظ این همگام‌سازی با تغییر ترکیب تولید، اساساً دشوارتر می‌شود.[3]

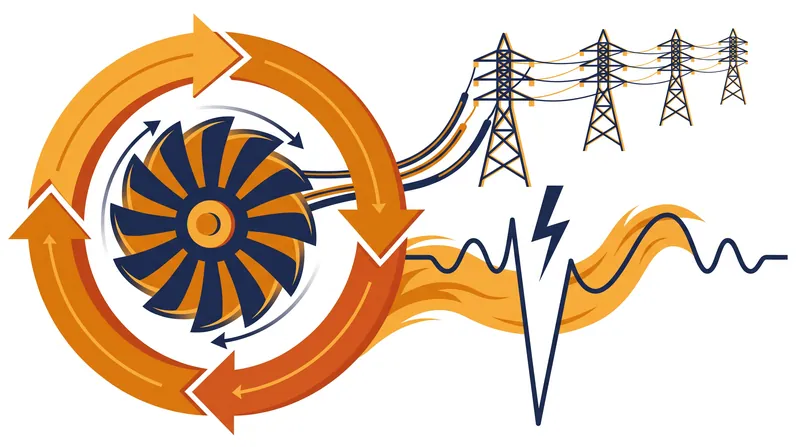

هر چیزی که به شبکه AC متصل است باید دقیقاً با یک فرکانس یکسان ضربان داشته باشد—معمولاً ۵۰ یا ۶۰ هرتز، بسته به منطقه. برای بیش از یک قرن، این همگام‌سازی ظریف توسط جرم فیزیکی محض نیروگاه‌های سنتی حفظ شده است. در داخل تأسیسات زغال‌سنگ، گاز و هسته‌ای، توربین‌ها و ژنراتورهای فولادی عظیم به طور همگام با فرکانس شبکه می‌چرخند. اینها به عنوان ژنراتورهای سنکرون (همگام) شناخته می‌شوند و لنگرهای سنگین سیستم برق مدرن هستند.

این جرم چرخان چیزی را فراهم می‌کند که مهندسان آن را «اینرسی مکانیکی» می‌نامند. بر اساس قانون اول حرکت نیوتن، یک جسم سنگین در حال حرکت تمایل دارد در حال حرکت باقی بماند. اگر یک نیروگاه به طور ناگهانی از مدار خارج شود، یا اگر تقاضای مصرف‌کننده به طور غیرمنتظره‌ای افزایش یابد، فرکانس شبکه شروع به کاهش می‌کند. با این حال، روتورهای عظیم در ژنراتورهای سنکرون باقی‌مانده در برابر این تغییر ناگهانی سرعت مقاومت می‌کنند و به عنوان یک ضربه‌گیر فیزیکی برای کل شبکه عمل می‌کنند.

برای چند ثانیه حیاتی، انرژی جنبشی ذخیره‌شده در آن فلز چرخان به طور خودکار برق را به شبکه تزریق می‌کند و سرعت کاهش فرکانس را کُند می‌سازد. این بافر زمان بسیار مهمی را به اپراتورهای شبکه و سیستم‌های ثانویه خودکار می‌دهد تا ژنراتورهای پشتیبان را وارد مدار کنند یا بار را کاهش دهند. بدون این بافر اینرسی، فرکانس به سرعت سقوط کرده و باعث قطع خودکار ایمنی و خاموشی‌های آبشاری (Cascading Blackouts) می‌شود.

حال، انرژی‌های تجدیدپذیر وارد می‌شوند. پنل‌های خورشیدی هیچ قطعه متحرکی ندارند و جریان مستقیم (DC) تولید می‌کنند که باید به جریان متناوب (AC) تبدیل شود. توربین‌های بادی می‌چرخند، اما سرعت آنها توسط باد تعیین می‌شود، نه شبکه، و توسط الکترونیک قدرت از سیستم الکتریکی گسترده‌تر جدا شده‌اند. از آنجایی که آنها به طور همگام با شبکه نمی‌چرخند، مزارع استاندارد بادی و خورشیدی هیچ اینرسی مکانیکی‌ای فراهم نمی‌کنند.

با جایگزینی نیروگاه‌های حرارتی سنتی توسط این منابع مبتنی بر اینورتر، شبکه ضربه‌گیرهای فیزیکی خود را از دست می‌دهد. در یک شبکه با اینرسی پایین، از دست دادن ناگهانی تولید باعث می‌شود فرکانس بسیار سریع‌تر کاهش یابد—متریکی که به عنوان نرخ بالای تغییر فرکانس (RoCoF) شناخته می‌شود. اگر فرکانس به زیر یک آستانه بحرانی سقوط کند، مانند ۵۹.۵ هرتز در یک سیستم ۶۰ هرتزی، قطع بار تحت فرکانس به طور خودکار محله‌ها را برای نجات شبکه گسترده‌تر از فروپاشی کامل، قطع می‌کند.[2]

این «شکاف اینرسی» یکی از پیچیده‌ترین موانع در دستیابی به یک سیستم برق کاملاً کربن‌زدایی شده است. با این حال، راه‌حل این نیست که نیروگاه‌های سوخت فسیلی صرفاً به خاطر جرم چرخانشان در حال کار باقی بمانند. در عوض، صنعت انرژی در حال تغییر از فیزیک مکانیکی به کنترل دیجیتال است و فلز سنگین را با سیلیکون هوشمند جایگزین می‌کند.[3]

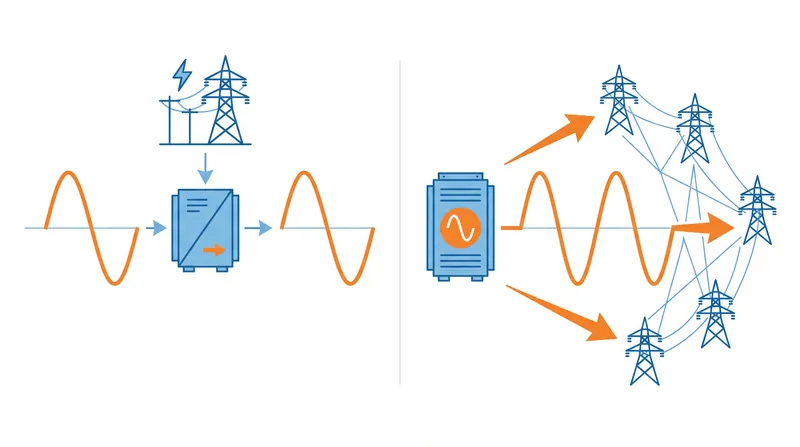

فناوری کلیدی که این تغییر را ممکن می‌سازد، «اینورتر شکل‌دهنده شبکه» (Grid-Forming Inverter) است. اینورترهای سنتی انرژی تجدیدپذیر «پیرو شبکه» (Grid-Following) هستند. آنها برای اندازه‌گیری فرکانس موجود شبکه به یک حلقه قفل فاز متکی هستند و سپس جریان را برای تطبیق با آن تزریق می‌کنند. آنها پیرو هستند؛ اگر ولتاژ یا فرکانس شبکه ناپایدار شود، یا اگر شبکه به طور کامل از کار بیفتد، اینورترهای پیرو شبکه برای محافظت از خود خاموش می‌شوند.[1][2]

در مقابل، اینورترهای شکل‌دهنده شبکه به عنوان رهبر عمل می‌کنند. آنها به جای اینکه منتظر بمانند تا شبکه به آنها بگوید چه کاری انجام دهند، یک فازور ولتاژ داخلی را سنتز کرده و فعالانه ولتاژ و فرکانس محلی را برقرار می‌کنند. آنها مانند منابع ولتاژ قابل کنترل رفتار می‌کنند و ویژگی‌های تثبیت‌کننده یک ژنراتور سنکرون سنتی را بدون نیاز به هیچ جرم فیزیکی چرخان، تقلید می‌کنند.[1]

با برنامه‌ریزی این اینورترهای پیشرفته با الگوریتم‌های کنترل خاص—مانند چارچوب‌های ژنراتور سنکرون مجازی (VSG)—مهندسان می‌توانند «اینرسی مصنوعی» یا اینرسی مجازی ایجاد کنند. هنگامی که نرم‌افزار اینورتر کاهش ناگهانی در فرکانس شبکه را تشخیص می‌دهد، فوراً به سیستم فرمان می‌دهد تا انرژی ذخیره‌شده را برای حمایت از شبکه تزریق کند و در برابر تغییر مقاومت نماید، درست همانطور که یک توربین چرخان عمل می‌کرد.

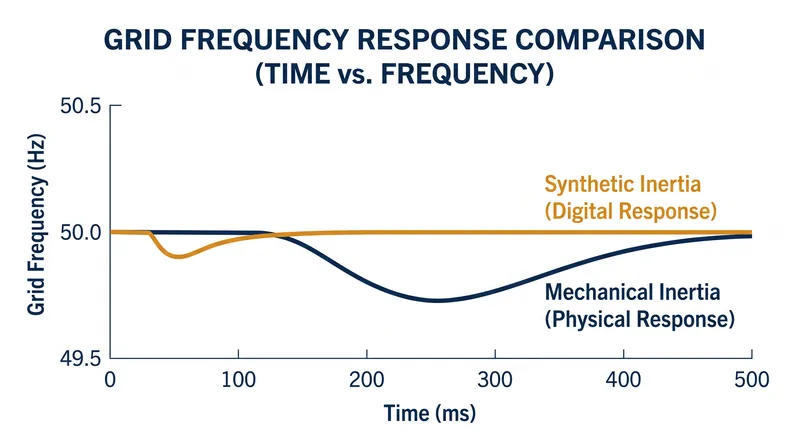

این تزریق سریع برق معمولاً از یک سیستم ذخیره‌سازی انرژی باتری (BESS) یا از ظرفیت اضافی مهار شده در یک مزرعه بادی یا خورشیدی تأمین می‌شود. از آنجایی که پاسخ به صورت دیجیتالی کنترل می‌شود و نه مکانیکی، اینرسی مصنوعی می‌تواند در میلی‌ثانیه واکنش نشان دهد. این به طور قابل توجهی سریع‌تر از پاسخ فیزیکی یک توربین بخار است و نوع جدیدی از دقت را در مدیریت شبکه ارائه می‌دهد.

در حالی که ثابت اینرسی یک ژنراتور سنتی ممکن است یک بافر فیزیکی برای ۴ تا ۱۰ ثانیه فراهم کند، اینرسی مصنوعی از منابع تجدیدپذیر معمولاً در محدوده ۱ تا ۶ ثانیه عمل می‌کند. با این حال، استقرار دیجیتالی تقریباً آنی آن به این معنی است که می‌تواند سریع‌تر جلوی افت فرکانس را بگیرد و مکانیسم دفاعی شبکه را از بافر مبتنی بر مدت زمان به مداخله مبتنی بر سرعت تغییر دهد.[3]

گذار به فناوری شکل‌دهنده شبکه در حال انجام است. سازمان‌های استاندارد بزرگ، از جمله IEEE و شبکه اروپایی اپراتورهای سیستم انتقال برق (ENTSO-E)، الزامات فنی برای قابلیت‌های شکل‌دهنده شبکه را معرفی کرده‌اند. این استانداردها تضمین می‌کنند که نسل بعدی نیروگاه‌های تجدیدپذیر می‌توانند فعالانه شبکه را تثبیت کنند، نه اینکه صرفاً به طور غیرفعال به آن انرژی دهند.[1]

پروژه‌های آزمایشی و استقرارهای در مقیاس تأسیساتی در حال اثبات این مفهوم در عمل هستند. نیروگاه‌های باتری مجهز به اینورترهای شکل‌دهنده شبکه با موفقیت توانایی «راه‌اندازی سیاه» (Black-Start) یک بخش مرده از شبکه و حفظ کنترل دقیق فرکانس را بدون کمک حتی یک توربین چرخان، نشان داده‌اند و در صورت لزوم به طور مؤثر به عنوان ریزشبکه‌های مستقل عمل می‌کنند.[1][2]

در نهایت، تغییر از اینرسی مکانیکی به اینرسی مصنوعی نشان‌دهنده یک ارتقاء اساسی در سیستم عامل شبکه برق است. با تعبیه فیزیک یک ماشین سنکرون در نرم‌افزار یک مبدل منبع ولتاژ، بخش انرژی در حال اثبات این است که یک شبکه ۱۰۰ درصد تجدیدپذیر می‌تواند به همان اندازه پایدار—و به طور بالقوه پاسخگوتر—از سیستم مبتنی بر سوخت فسیلی باشد که جایگزین آن می‌شود.[3]
