جهش نمایی جریان اشباع معکوس و افت ولتاژ مدارباز: چرا با افزایش دما بازدهی پنل‌های خورشیدی افت می‌کند؟

برای آنکه یک سلول خورشیدی توان الکتریکی تولید کند، برقراری یک اصل پایه‌ای در فیزیک قطعات الزامی است: پیوندگاه نیمه‌رسانا باید جهت حرکت یک‌طرفه الکترون‌ها را حفظ کند و مانع از بازترکیب مجدد آن‌ها پیش از خروج از مدار شود. اگرچه در شرایط ایده‌آل آزمایشگاهی این سد پتانسیل داخلی بی‌نقص عمل می‌کند، اما در شرایط واقعی و با افزایش دمای سیلیکون، این موازنه برهم می‌خورد.

پارادوکس ذاتی سامانه‌های فتوولتائیک در این است که روشن‌ترین و پرتابش‌ترین روزهای سال، هم‌زمان داغ‌ترین روزها نیز هستند. در حالی که سلول‌های خورشیدی برای جداسازی الکترون‌ها به جذب فوتون نیاز دارند، انرژی گرمایی همراه تابش، به‌طور مستقیم پتانسیل الکتریکی لازم برای پیش‌رانش این الکترون‌ها را تضعیف می‌کند. این افت حرارتی ناشی از نقص در تولید نیست، بلکه برآمده از قوانین بنیادین فیزیک نیمه‌رساناهاست.

برای بررسی علل افت بازدهی پنل‌ها در گرما، باید فراتر از تابش دریافتی، به میزان نشت جریان الکتریکی در ساختار درونی سلول نگریست. هر سلول فتوولتائیک دارای یک میدان الکتریکی داخلی حاصل از پیوندگاه پی-ان (PN) است. این میدان نقش شیر یک‌طرفه را ایفا می‌کند تا الکترون‌های برانگیخته‌شده توسط نور را از سلول خارج کرده و به بار مصرفی خارجی هدایت کند.

با این حال، این مسیر یک‌طرفه هرگز به‌طور مطلق نفوذناپذیر نیست. حتی در تاریکی کامل نیز تعداد اندکی از حامل‌های بار الکتریکی تحت تأثیر انرژی حرارتی محیط از پیوندگاه در جهت معکوس عبور می‌کنند. فیزیکدانان این پدیده را «جریان اشباع معکوس» یا «جریان تاریک» می‌نامند که اصلی‌ترین عامل فرسایش بازدهی سلول‌های خورشیدی به شمار می‌رود.

تابش نور خورشید به پنل، جریان مستقیم و قدرتمندی ایجاد می‌کند که به‌سادگی این نشت معکوس ناچیز را تحت‌الشعاع قرار می‌دهد. با این حال، ولتاژ مدارباز پنل خورشیدی—یعنی حداکثر فشار الکتریکی قابل تولید در وضعیتی که مداری به بار خارجی متصل نیست—دقیقاً بر پایه تعادل شکننده میان جریان نوری ایجادشده و همین جریان اشباع معکوس تعیین می‌شود.

نشت پنهان در شبکه بلوری سیلیکون

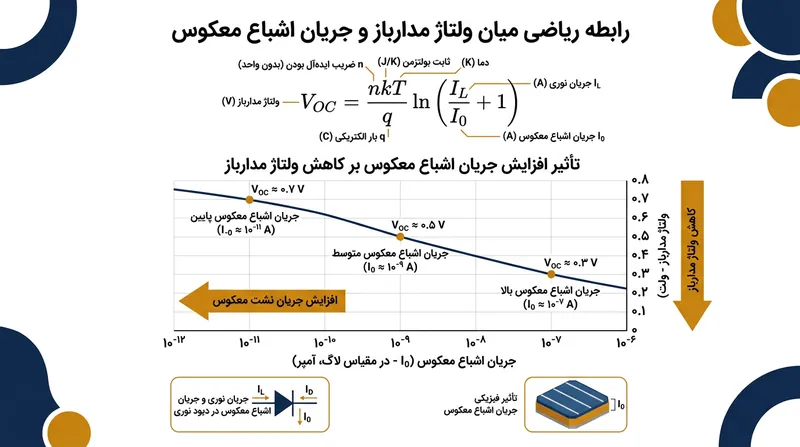

رابطه ریاضی حاکم بر این تعادل نشان می‌دهد که ولتاژ مدارباز نسبت معکوس لگاریتمی با جریان اشباع معکوس دارد. هرچه این نشت داخلی بیشتر شود، اختلاف پتانسیل الکتریکی کاهش می‌یابد. در دمای استاندارد اتاق، جریان اشباع معکوس بسیار ناچیز است و همین امر به سلول‌های سیلیکونی تجاری اجازه می‌دهد ولتاژ مداربازی در حدود ۶۹۰ میلی‌ولت به‌ازای هر سلول حفظ کنند.[1]

با بالا رفتن دمای فیزیکی سلول خورشیدی، رفتار اتم‌های شبکه بلوری سیلیکون دگرگون می‌شود. گرما باعث ارتعاش شدیدتر اتم‌ها در ساختار شبکه کریستالی می‌شود. این برانگیختگی حرارتی انرژی مازادی به الکترون‌ها تزریق می‌کند که سبب افزایش ناپایداری آن‌ها شده و تمایل به جهش از موانع پتانسیل درونی نیمه‌رسانا را تشدید می‌کند.[2]

این ارتعاشات حرارتی شدید موجب پدیده‌ای موسوم به «کاهش پهنای نوار ممنوعه» (گاف انرژی) می‌شود. فاصله انرژی میان نوار ظرفیت (جایی که الکترون‌ها به اتم مقید هستند) و نوار هدایت (جایی که الکترون‌ها آزادانه حرکت می‌کنند) عملاً باریک‌تر می‌شود. باریک‌تر شدن این گاف، میدان الکتریکی داخلی را که ضامن هدایت یک‌سویه جریان الکترون‌هاست ضعیف می‌کند.[2]

با تضعیف این سد پتانسیل و پرانرژی شدن الکترون‌ها، تراکم حامل‌های بار ذاتی درون سیلیکون جهش می‌یابد. در نتیجه، جریان اشباع معکوس به شکل نمایی افزایش پیدا می‌کند. پدیده‌ای که در دمای ۲۵ درجه سلسیوس یک نشت معکوس بی‌اهمیت محسوب می‌شد، در دمای ۵۰ درجه به یک جریان بازگشتی قدرتمند تبدیل می‌شود که علیه روند تولید توان عمل می‌کند.[2]

از آنجا که ولتاژ مدارباز وابستگی معکوس و لگاریتمی به این نشت دارد، خیزش نمایی جریان اشباع معکوس به سقوط شدید ولتاژ خروجی می‌انجامد. گرچه تابش خورشید همچنان الکترون‌های متعددی را آزاد می‌کند، اما سلول دیگر از اختلاف پتانسیل الکتریکی کافی برای تزریق مؤثر این جریان به مدار خارجی برخوردار نیست.[1]

موازنه جبری سقوط ولتاژ و جهش نمایی نشت

میزان این افت ولتاژ با شاخصی به نام «ضریب دمایی» ارزیابی می‌شود. در سلول‌های خورشیدی سیلیکونی متداول، ضریب دمایی ولتاژ مدارباز عموماً بین منفی ۰٫۳ تا منفی ۰٫۴ درصد به‌ازای هر درجه افزایش دما متغیر است. این شاخص به‌روشنی نشان می‌دهد که با هر درجه گرم‌تر شدن پنل، چه میزان از ولتاژ تولیدی از دست می‌رود.[2][6]

به عنوان نمونه، یک پنل خورشیدی استاندارد با ولتاژ مدارباز ۳۸ ولت در شرایط استاندارد آزمون (دمای ۲۵ درجه سلسیوس) را در نظر بگیرید؛ اگر دمای درونی سلول به ۵۰ درجه سلسیوس برسد، افزایش نمایی جریان اشباع معکوس ولتاژ خروجی را تا حدود ۳۵ ولت کاهش می‌دهد.[2]

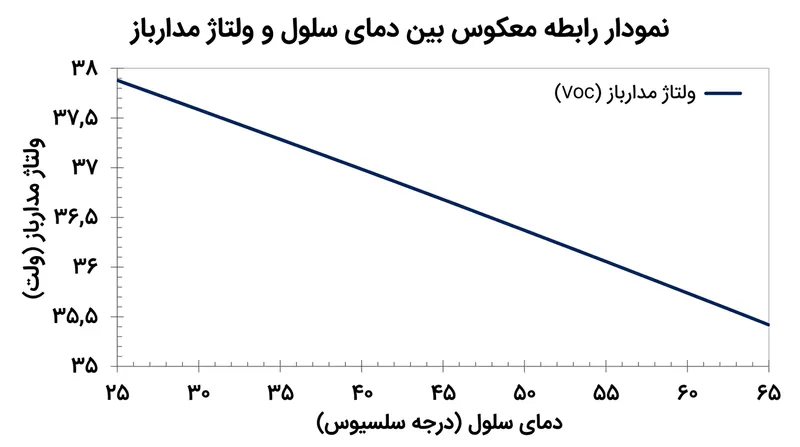

این کاهش ولتاژ با وجود ماهیت نمایی جریان اشباع محرک آن، رابطه‌ای کاملاً خطی و قابل پیش‌بینی با دما دارد. به تعبیر تحلیل‌گران فنی مؤسسه GreenTech Renewables: «افت ولتاژ چنان قاعده رفتاری پایداری دارد که می‌توان از خود آن به‌عنوان ابزاری دقیق برای سنجش دمای درونی سیستم استفاده کرد.»[5][7]

افت ولتاژ فوراً بر توان خروجی تأثیر می‌گذارد، چرا که توان الکتریکی حاصل‌ضرب مستقیم ولتاژ در جریان است. افت ۱۰ درصدی ولتاژ در شرایطی که جریان پایدار است، به معنی کاهش مستقیم ۱۰ درصدی در توان نامی تولیدی پنل خواهد بود که اثرات آن در مقیاس‌های نیروگاهی محسوس است.[2][6]

این پیامد حرارتی مشخص می‌کند که چرا سامانه‌های خورشیدی بیشترین اوج توان خود را در روزهای بسیار سرد زمستان ثبت می‌کنند. به بیان مهندسان Solar-Stack: «هوای سرد موجب افزایش تولید ولتاژ می‌شود، نه کاهش آن.» در سرمای هوا، آرامش شبکه بلوری سیلیکون موجب سرکوب جریان اشباع معکوس شده و ولتاژ مدارباز را به نقطه اوج خود می‌رساند.[3]

علل افزایش جزئی جریان در محیط‌های گرم

در نقطه مقابل افت شدید ولتاژ، افزایش دما پدیده‌ای متضاد را در رفتار جریان اتصال کوتاه رقم می‌زند. با افزایش حرارت و باریک شدن پهنای گاف انرژی، سیلیکون این توانایی را می‌یابد که طیف اندکی وسیع‌تر از نور خورشید را جذب کند؛ به‌گونه‌ای که فوتون‌های کم‌انرژی‌تر نیز جذب می‌شوند.[2]

افزایش جذب فوتون‌ها سبب بالا رفتن محدود تعداد جفت‌های الکترون-حفره می‌شود و در نتیجه، جریان اتصال کوتاه پنل با افزایش دما اندکی صعود می‌کند. ضریب دمایی جریان در سلول‌های سیلیکونی مقداری مثبت و در محدوده مثبت ۰٫۰۴ تا مثبت ۰٫۱ درصد به‌ازای هر درجه افزایش دما دارد.[2][3]

اگر یک ماژول خورشیدی در دمای ۲۵ درجه جریانی معادل ۱۴ آمپر ایجاد کند، این رقم در دمای ۴۵ درجه به حدود ۱۴٫۱۴ آمپر می‌رسد. هرچند ناچیز، این افزایش ملموس است و طراحان تأسیسات ناچارند برای مهار ریسک خطاهای اضافه‌جریان در فصول گرم، ظرفیت تجهیزات حفاظتی و کابل‌ها را بر پایه آن تنظیم کنند.[3]

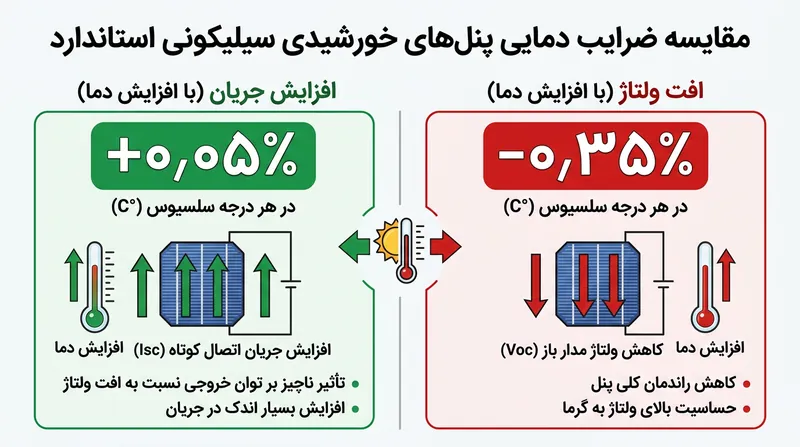

با این حال، صعود میلی‌متری جریان در موازنه با افت چشمگیر ولتاژ هیچ جایگاهی ندارد. رشد ۰٫۰۵ درصدی جریان به‌هیچ‌وجه قادر به جبران افت ۰٫۳۵ درصدی ولتاژ نیست؛ بنابراین خروجی خالص کل توان با افزایش دما همواره سیری نزولی را تجربه می‌کند.[2][4]

این برهم‌کنش نشان می‌دهد که چالش افت بازدهی فتوولتائیک در هوای گرم اساساً متوجه مؤلفه ولتاژ است، نه جریان. خیزش نمایی جریان اشباع معکوس بر پدیده‌های جنبی نظیر باریک شدن گاف انرژی و جذب افزوده فوتون غلبه می‌کند.[1][7]

تفاوت دمای آزمایشگاهی با شرایط میدانی

شکاف میان محیط آزمون و میدان بهره‌برداری، پذیرش این افت حرارتی را اجتناب‌ناپذیر می‌سازد. توان نامی پنل‌ها در شرایط استاندارد آزمون (STC) با فرض دمای دقیقاً ۲۵ درجه سلسیوس برای سلول سنجیده می‌شود؛ وضعیتی که زیر نور مستقیم آفتاب در دنیای واقعی عملاً رخ نمی‌دهد.[4][6]

سازندگان برای ارائه تخمینی نزدیک به واقعیت، شاخص «دمای اسمی کارکرد سلول» (NOCT) را در شناسنامه فنی درج می‌کنند. این عدد نشان‌دهنده دمای هسته سلول در شرایط واقعی (دمای محیطی ۲۰ درجه، تابش استاندارد و وزش باد ملایم) است که معمولاً میان ۴۲ تا ۴۶ درجه سلسیوس ثبت می‌شود.[3]

در یک نیمروز تابستانی با دمای هوای ۳۵ درجه، رنگ تیره سلول‌ها حرارت تابشی عظیمی جذب می‌کند. زیر تابش بیشینه آفتاب، دمای سلول‌های داخلی به‌راحتی از مرز ۶۵ درجه سلسیوس عبور کرده و شکاف حرارتی شدیدی با شرایط آزمون آزمایشگاهی ایجاد می‌کند.[3]

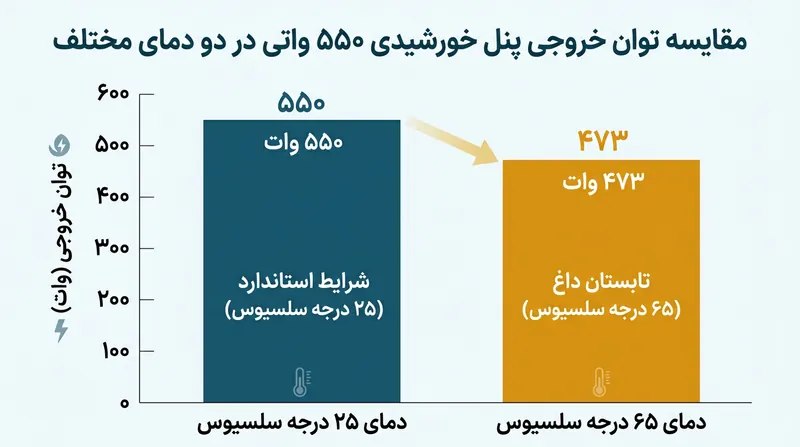

برای پنل‌های تجاری ۵۵۰ واتی با ضریب دمایی منفی ۰٫۳۵ درصد بر درجه، این موج گرما خروجی توان را با افتی بنیادین روبرو می‌کند. کارکرد در دمای ۶۵ درجه، افزایشی ۴۰ درجه‌ای نسبت به مبناست که افت ۱۴ درصدی در بازدهی بیشینه را درست در اوج تابش آفتاب رقم می‌زند.[4]

تحت چنین شرایط حرارتی شدیدی، یک پنل ۵۵۰ واتی نهایتاً حدود ۴۷۳ وات انرژی به اینورتر تحویل می‌دهد. در یک مزرعه خورشیدی بزرگ با صدها هزار پنل، این پدیده باعث از دست رفتن مگاوات‌ها توان در ساعات بحرانی بعدازظهر و در اوج بار مصرفی ناشی از سرمایش خانگی و تجاری می‌شود.[4]

رویکردهای مهندسی برای گذر از سدهای حرارتی

از آنجا که این افت ناشی از ساختار ذاتی سیلیکون است، صنعت خورشیدی دهه‌ها به دنبال راهکارهایی جهت مهار آن بوده است. یکی از این راه‌ها خنک‌کاری فعال از طریق چرخش آب یا هوا در پشت پنل‌ها برای دفع حرارت است؛ روشی کارآمد اما پرهزینه که بار نگهداری مکانیکی سامانه را به طرز چشمگیری می‌افزاید.[5]

راهکاری پایدارتر و مقیاس‌پذیرتر، بازآرایی ساختار ادوات نیمه‌رساناست. معماری PERC لایه‌های دی‌الکتریک غیرفعال‌ساز به پشت سلول می‌افزاید که باعث بازتاب نور جذب‌نشده و کاهش بازترکیب بارها می‌شود؛ اقدامی که نشت معکوس را تا حدی کاسته و ضریب دمایی را بهبود بخشیده است.[3]

پیشتازان پایداری حرارتی، فناوری‌های TOPCon و اتصال ناهمگن یا هتروجانکشن (HJT) هستند. این سلول‌ها با تکیه بر لایه‌های فوق‌نازک سیلیکون آمورف، اتصالات فلزی را به‌شدت غیرفعال ساخته و مسیرهای نشت معکوس جریان را محدود می‌کنند، تا جایی که ضریب دمایی ولتاژ آن‌ها به منفی ۰٫۲۴ درصد کاهش می‌یابد.[3]

با سرکوب بنیادین جریان اشباع معکوس در تراز ریزساختار، این سلول‌های پیشرفته پایداری ولتاژ خود را در شرایط حرارتی حاد حفظ می‌کنند. ماحصل این تحول، افزایش تولید کیلووات‌ساعت برق در تابستان نسبت به پنل‌های رایج هم‌توان است؛ صرفاً به‌واسطه جلوگیری از فروپاشی ولتاژ.[3]

نبرد در فناوری‌های فتوولتائیک در مقیاس اتمی در جریان است: ایجاد تعادل بین جذب فوتون‌های نور و مهار تلاطم حرارتی اتم‌ها. در شرایطی که روند گرمایش اقلیمی ادامه دارد، مهار خیزش نمایی جریان اشباع معکوس، گلوگاه کلیدی طراحی و توسعه نسل‌های آتی سلول‌های خورشیدی خواهد بود.[7]
