ثابت ماندن زاویه خط دید: موشک‌های رهگیر چگونه با صفر کردن رانش هدف به برخورد قطعی می‌رسند

در فیلم‌های سینمایی، موشک‌های حرارت‌یاب همواره در حال تعقیب رد سرخ و سوزان گازهای خروجی از اگزوز یک جنگنده در حال گریز نشان داده می‌شوند؛ اما واقعیت مهندسی هوافضا روندی کاملاً متفاوت دارد. سامانه‌های رهگیر مدرن پدافندی، مسیر خود را بر پایه پایش مستمر انحراف زاویه‌ای هدف نسبت به پس‌زمینه فضا تنظیم می‌کنند و با اجرای مانورهای پرفشار، نرخ این انحراف را دقیقاً روی عدد صفر نگه می‌دارند.[2]

با صفر نگاه داشتن نرخ تغییر خط دید، رهگیر تضمین می‌کند که در نقطه‌ای معین در آینده به هدف خواهد رسید. این اصل ریاضی که «ناوبری تناسبی» نام دارد، تصریح می‌کند که اگر زاویه سمت هدف هم‌زمان با کاهش فاصله ثابت بماند، وقوع برخورد از نظر هندسی قطعی و اجتناب‌ناپذیر است.

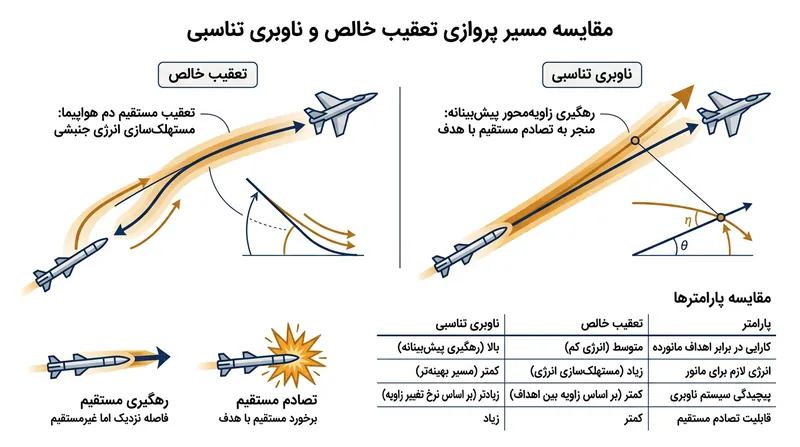

فرهنگ عامه معمولاً درگیری‌های هوابه‌هوا را به شکل تعقیب دم‌به‌دم تصویر می‌کند، به طوری که موشک دقیقاً همان مسیری را طی می‌کند که هواپیمای متخاصم پیش‌تر پیموده است. در ادبیات مهندسی هوافضا، این الگوی پروازی «تعقیب خالص» نامیده می‌شود که روشی بسیار ناکارآمد برای دستیابی به جسمی مانورپذیر در فضای سه‌بعدی است.

در مسیر تعقیب خالص، موشک رهگیر ناچار است دماغه خود را پیوسته به سمت موقعیت لحظه‌ای جنگنده هدف بچرخاند. این سازوکار سبب می‌شود موشک در یک مارپیچ تنگاتنگ انرژی جنبشی خود را به سرعت از دست بدهد و اغلب پیش از طی مسافت نهایی، سوخت یا شتاب لازم را به اتمام برساند.

هندسه رهگیری در فضای سه‌بعدی

الگوریتم‌های ناوبری تناسبی به جای آنکه موقعیت فعلی هدف را نشانه بروند، نقطه‌ای را هدف می‌گیرند که پرنده متخاصم لحظاتی بعد در آنجا حضور خواهد داشت. رایانه هدایت موشک، خطی فرضی میان کلاهک حسگر رهگیر و هدف ترسیم می‌کند که در هندسه پرتابه، «خط دید» نامیده می‌شود.

با حرکت هر دو پرنده با سرعت‌های مافوق‌صوت در آسمان، جهت این خط دید به شکل طبیعی دچار چرخش و انحراف می‌شود. جستجوگر موشک به طور پیوسته سرعت این دوران را ارزیابی کرده و نرخ چرخش خط دید را بر حسب درجه یا رادیان بر ثانیه اندازه می‌گیرد تا داده‌های ورودی را به خلبان خودکار منتقل کند.[1]

سامانه خلبان خودکار موشک در مرحله بعد، شتاب جانبی مشخصی را اعمال می‌کند که مضرب دقیقی از نرخ چرخش اندازه‌گیری‌شده است. به بیان دیگر، اگر خط دید به سمت راست متمایل شود، موشک نیز به سمت راست گردش می‌کند، اما این مانور با شتابی چندبرابر اجرا می‌شود تا موشک از حرکت آتی هدف پیشی بگیرد.

در تحلیلی که در سال ۲۰۲۴ در نشریه Journal of Engineering Research and Sciences منتشر شد، تصریح شده است: «هدف ناوبری تناسبی، ایجاد شتاب جانبیِ فرمانی در موشک است که با نرخ زاویه‌ای خط دید نسبت مستقیم دارد؛ سازوکاری که جهت بردار سرعت موشک را طوری تنظیم می‌کند که برخورد حتمی باشد.»

ضریب تقویتی که در این محاسبات به کار می‌رود «ثابت ناوبری» نام دارد که مقداری متداول بین ۳ تا ۵ دارد. با گردش سه تا پنج برابری موشک نسبت به سرعت زاویه‌ای خط دید، رهگیر به سرعت نرخ انحراف را به صفر می‌رساند.

به محض آنکه نرخ خط دید به صفر برسد، مانور دورانی موشک متوقف شده و پرتابه در یک خط مستقیم بالستیک پرواز می‌کند. تا زمانی که تصویر هدف در نقطه‌ای ثابت از شیشه یا میدان دید حسگر بی‌حرکت بماند، دو جسم، مستقل از سرعت متغیرشان، در یک مسیر برخورد حتمی حرکت خواهند کرد.[2]

ریشه‌های دریایی معادلات هدایت

منطق بنیادین ناوبری تناسبی در تونل‌های باد کشف نشد، بلکه ریشه در آب‌های آزاد اقیانوس‌ها دارد. ناوبریان کشتی‌ها سده‌هاست از همین قاعده هندسی برای پیشگیری از تصادف در دریا، به‌ویژه در شرایط دید نامناسب، بهره می‌گیرند.[2]

دریانوردان این مفهوم را قاعده «زاویه سمت ثابت، فاصله کاهنده» می‌نامند. اگر دیده‌بان از پشت تراز قطب‌نما به شناور دیگری بنگرد که روی زاویه ۴۵ درجه قرار دارد و پس از گذشت ده دقیقه زاویه شناور همچنان ۴۵ درجه بماند اما ابعادش در افق بزرگ‌تر شود، برخورد دو کشتی حتمی خواهد بود.[2]

برای گریز از سانحه، افسر ناوبری باید زاویه حرکت شناور خود را تغییر دهد تا جهت زاویه‌ای نسبت به شناور مقابل شروع به حرکت و لغزش کند. طراحان سامانه‌های موشکی دقیقاً همین قاعده تنازع بقای دریایی را معکوس کردند: برای تضمین برخورد، خلبان خودکار باید مانع از هرگونه لغزش زاویه‌ای شود.[2]

نیروی دریایی ایالات متحده برای نخستین بار در سال ۱۹۵۰ این منطق معکوس دریایی را در موشک آزمایشی Lark با موفقیت پیاده کرد. با خودکارسازی برخورد بر پایه زاویه سمت ثابت، لارک اثبات کرد که یک رهگیر کندتر می‌تواند با پرواز در یک مسیر پیش‌بینانه و بهینه‌تر، یک هدف سریع‌تر را با دقت منهدم سازد.

سامانه‌های تثبیت در کلاهک جستجوگر

جهت سنجش دقیق نرخ خط دید، موشک نمی‌تواند صرفاً به رادار دید روبه‌روی بدنه خود متکی باشد. خود پرتابه در طول پرواز مدام تحت تنش‌های ارتعاشی، غلتش و چرخش‌های شدید است؛ پدیده‌ای که می‌تواند سبب شود هدف در دیدرس حسگر به شکلی کاذب جابه‌جا به نظر برسد.

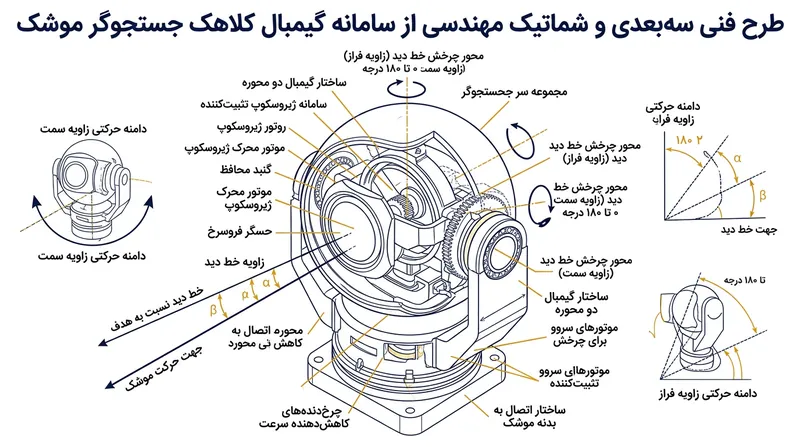

به همین دلیل، مجموعه جستجوگر بر روی یک گیمبال مکانیکی یا الکترونیکی سوار می‌شود که ژیروسکوپ‌های درونی پایداری آن را حفظ می‌کنند. این ژیروسکوپ‌ها حسگر را در فضا کاملاً ثابت نگاه می‌دارند و دوربین یا صفحه رادار را از تلاطم‌های آیرودینامیکی تحمیل‌شده بر بدنه موشک جدا می‌سازند.

با تغییر موقعیت هدف، گیمبال ناچار است گردش کند تا تصویر پرنده دشمن دقیقاً در مرکز نشانه متمرکز بماند. رایانه هدایت موشک، میزان ولتاژ مصرفی موتورهای این پایه گیمبال را اندازه می‌گیرد و همان داده‌های الکتریکی را مستقیماً به نرخ چرخش خط دید ترجمه می‌کند.

جستجوگرهای پیشرفته تصویربرداری فروسرخ، که کل پیکره و گرمای بدنه جنگنده را پایش می‌کنند و نه فقط حرارت اگزوز را، با استفاده از الگوریتم‌های پردازش تصویر پیکسل‌های هدف را تحلیل می‌کنند. آن‌ها با سنجش فریم‌به‌فریم جابه‌جایی هدف نسبت به پس‌زمینه ثابت، نرخ رانش زاویه‌ای را با ضریب خطای ناچیز به دست می‌آورند.

چالش بنیادین مدیریت انرژی جنبشی

با وجود ظرافت ریاضی ناوبری تناسبی، این سازوکار فشارهای سازه‌ای سهمگینی به رهگیر وارد می‌کند. موتور راکت سوخت جامد یک موشک هوابه‌هوای متعارف عموماً تنها بین ۸ تا ۱۲ ثانیه می‌سوزد و موشک بقیه مسیر پروازی ۳۰ کیلومتری خود را صرفاً با انرژی جنبشی ذخیره‌شده سُر می‌خورد.

هر تغییر مسیر برای تصحیح نرخ خط دید، بخشی از این انرژی جنبشی محدود را تلف می‌کند. میزان شتاب جانبی دستوری، حاصل‌ضرب مستقیم ثابت ناوبری، نرخ زاویه‌ای خط دید و سرعت تقارب میان رهگیر و هدف است.

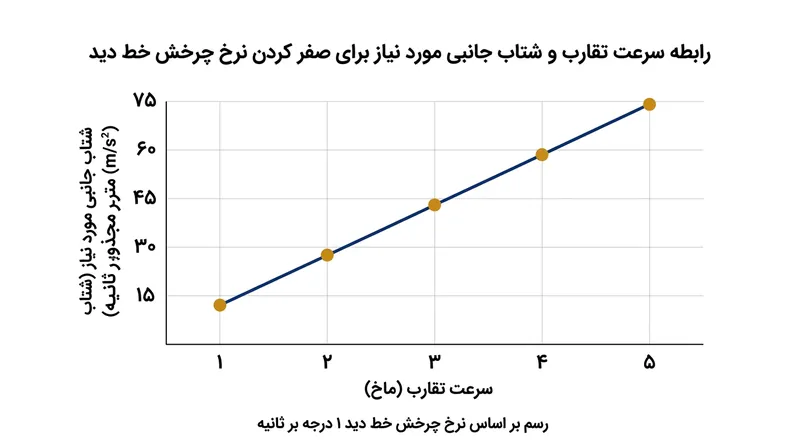

از آنجا که شتاب مورد نیاز (نیروی G) تناسبی خطی با سرعت نزدیک شدن دو وسیله به یکدیگر دارد، رهگیری یک هدف پرسرعت برای جبران همان مقدار انحراف، نیازمند شتاب‌های جانبی به مراتب سنگین‌تری است. برای مثال، تصحیح انحرافِ تنها یک درجه بر ثانیه در برابر هدفی با سرعت ۱ ماخ، ممکن است به شتاب جانبی ۱۵ متر بر مجذور ثانیه نیاز داشته باشد.[2]

اگر هدف پرتابه‌ای هایپرسونیک با سرعت ۵ ماخ باشد، تصحیح همان زاویه انحراف یک درجه‌ای نیازمند ۷۵ متر بر مجذور ثانیه شتاب جانبی خواهد بود؛ واقعیتی کینماتیکی که قیود سازه‌ای و مشخصات فیزیکی سامانه‌های پدافند هوایی نوین را رقم می‌زند.[2]

موشک‌های سنتی برای تولید چنین نیروهای جانبی عظیمی به بالچه‌های آیرودینامیکی بزرگ متکی هستند. با این حال، در لایه‌های فوقانی جو که تراکم هوا به شدت افت می‌کند، این بالچه‌ها برا یا نیروی بالابرنده کافی برای ایجاد شتاب لازم را نخواهند داشت و در نتیجه، موشک از نقطه برخورد پیش‌بینی‌شده باز می‌ماند.

تاکتیک‌های گریز و سامانه‌های پادکار

مرگبار بودن منطق ناوبری تناسبی موجب شده است خلبانان نظامی برای شکستن این بن‌بست ریاضی، مانورهای گریز ویژه‌ای را بیاموزند. هدف اصلی پرنده گریزان این است که درست در ثانیه‌های پیش از اصابت، نرخ خط دید را به اوج برساند تا رهگیر به ناچار وارد یک مانور غیرممکن با تحمل شتاب فراتر از توان سازه‌اش شود.

در این روش، خلبان ابتدا مسیری عمود بر جهت حرکت موشک ورودی را در پیش می‌گیرد و با ثبات نسبی پرواز می‌کند تا موشک روی یک مسیر رهگیری قابل پیش‌بینی قفل شود. سپس، در آخرین لحظات ممکن، خلبان با تمام توان مانور گردشی ناگهانی با حداکثر شتاب ممکن را در جهتی مخالف به اجرا می‌گذارد.

این گردش آنی سبب می‌شود خط دید ناگهان در گستره افق دچار پرش شود. الگوریتم ناوبری تناسبی بی‌درنگ فرمانی برای تصحیح زاویه صادر می‌کند و این انحراف حاد را در ضریب ناوبری ضرب می‌نماید تا رهگیر را به گردشی شدیدتر وادار سازد.

چنانچه شتاب دستوری از آستانه تحمل سازه بدنه فراتر رود، یا پرتابه به دلیل اتمام سوخت پیشران فاقد انرژی جنبشی لازم برای اجرای مانور باشد، موشک توان دور زدن را از دست می‌دهد، از کنار هدف رد می‌شود و خود را تخریب می‌کند.

سامانه‌های جنگ الکترونیک نیز همین حلقه ناوبری تناسبی را هدف می‌گیرند. جنگنده‌ها با انتشار بازتاب‌های راداری جعلی یا رهاسازی تله‌های کششی سعی می‌کنند اطلاعات زاویه‌ای ساختگی به حسگر موشک ارسال کنند تا رهگیر با محاسبات گمراه‌کننده، مسیر خود را به سمت فضای خالی کج کند.[1]

تمایز ناوبری واقعی و ناوبری خالص

متخصصان کنترل هوافضا این قانون هدایت را به دو شاخه ریاضی تقسیم می‌کنند: «ناوبری تناسبی واقعی» و «ناوبری تناسبی خالص». تفاوت این دو به شیوه ارزیابی بردار سرعت رهگیر در مقایسه با جابه‌جایی هدف در فاز نهایی حمله برمی‌گردد.[1]

در ناوبری تناسبی واقعی، شتاب جانبیِ فرمانی، عمود بر امتداد لحظه‌ای خط دید اعمال می‌گردد. تحقق این شیوه نیازمند آن است که حسگر بتواند سرعت نسبی نزدیک شدن دو پرنده را دقیقاً ثبت کند که این امر معمولاً به یک سامانه راداری فعال برای ارسال امواج به هدف نیاز دارد.

در مقابل، ناوبری تناسبی خالص شتاب جانبی را عمود بر بردار سرعت خودِ موشک اعمال می‌کند. این سازوکار بیشتر در موشک‌های متکی به جستجوگرهای فروسرخ که امکان سنجش مستقیم نرخ تقارب را ندارند به کار می‌رود و بر حسگرهای اینرسی درونی رهگیر تکیه دارد.

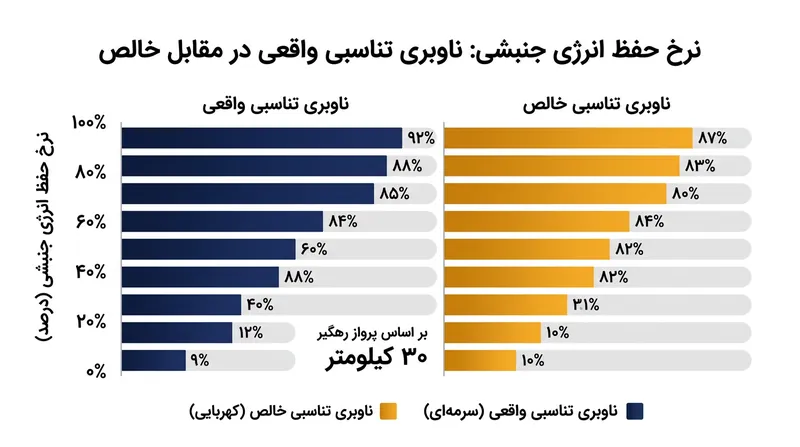

اگرچه ناوبری تناسبی واقعی از نظر ریاضی کارآمدتر بوده و برای دستیابی به هدف انرژی جنبشی کمتری مصرف می‌کند، اما ناوبری تناسبی خالص به لحاظ مهندسی بسیار ساده‌تر روی سازه‌های موشکی سبک و غیرفعال پیاده‌سازی می‌شود. با این حال، غایت هر دو شیوه، صفر نگاه داشتن انحراف زاویه‌ای است.[1]

با وجود پدیداری اخلال‌گرها و پادکارهای نوین، ناوبری تناسبی همچنان مبنای قطعی رهگیری در هوافضا به شمار می‌رود. مهندسان موشکی با تبدیل هندسه پیچیده و متغیر نبردهای سه‌بعدی به یک اصل واحد—یعنی ثابت نگه داشتن موقعیت هدف در زاویه دید موشک—توانستند یکی از بغرنج‌ترین مسائل راکت‌های پدافندی را حل کنند.[2]
