فاصله سربه‌سر و هزینه تبدیل: متغیرهای تعیین‌کننده در انتخاب بین انتقال برق متناوب و مستقیم

برنامه‌ریزان تاسیسات و حامیان توسعه شبکه اغلب استدلال می‌کنند که گسترش شبکه فعلی جریان متناوب (AC) سرراست‌ترین مسیر برای ادغام انرژی‌های تجدیدپذیر دوردست است. اما فیزیک انتقال توان، این پیش‌فرض را رد می‌کند. با طی شدن مسافت‌های طولانی توسط جریان متناوب، تغییر جهت مداوم ولتاژ و جریان باعث تولید توان راکتیو می‌شود و خط انتقال را به یک خازن غول‌پیکر تبدیل می‌کند که پیش از رسیدن برق به شهر، انرژی را هدر می‌دهد. برای جابه‌جایی گیگاوات‌ها برق در سراسر قاره‌ها یا از زیر اقیانوس‌ها، اپراتورهای شبکه به طور فزاینده‌ای ناچارند جریان متناوب را به نفع خطوط جریان مستقیم فشار قوی (HVDC) کنار بگذارند؛ انتخابی که کاملاً تابع یک آستانه ریاضی به نام «فاصله سربه‌سر» است.[1][4]

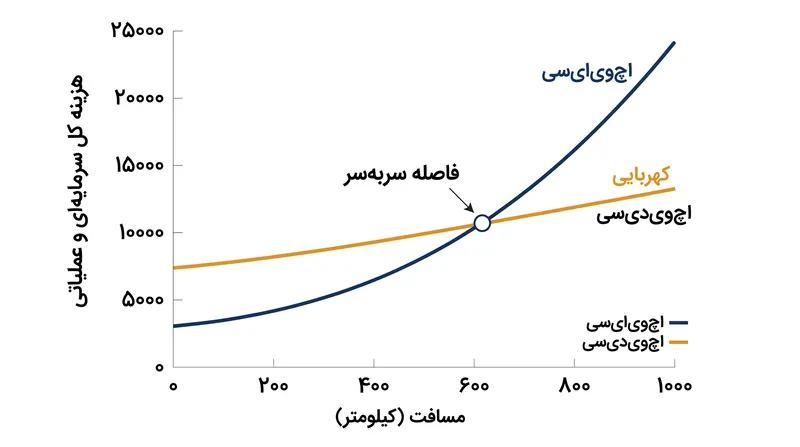

فاصله سربه‌سر دقیقاً همان نقطه جغرافیایی است که در آن، سرمایه کلان اولیه برای ساخت ایستگاه‌های مبدل HVDC، توسط صرفه‌جویی‌های به دست آمده در هزینه هر کیلومتر انتقال جریان مستقیم جبران می‌شود. آندره پریرا (Andre Pereira)، مدیر برنامه در دفتر برق وزارت انرژی ایالات متحده، در یک گزارش راهبردی در سال ۲۰۲۳ نوشت: «انتقال HVDC در مقایسه با خطوط متداول جریان متناوب (AC) مزایای قابل‌توجهی دارد، از جمله راندمان بالاتر در فواصل طولانی، هزینه‌های کمتر در این مسافت‌ها و قابلیت اتصال سیستم‌های ناهمگام.» بر اساس داده‌های این نهاد، این آستانه برای خطوط هوایی حدود ۲۰۰ کیلومتر (۱۲۴ مایل) و برای کابل‌های زیردریایی تنها ۶۰ کیلومتر (۳۷ مایل) است. فراتر از این مرزها، معادلات اقتصادی کاملاً دگرگون شده و HVDC را به تنها گزینه عملی برای انتقال انبوه برق تبدیل می‌کند.[5]

اختلاف هزینه‌ها از ایستگاه‌های پایانی آغاز می‌شود. یک سیستم جریان متناوب فشار قوی (HVAC) برای افزایش و کاهش ولتاژ به پست‌های برق نسبتاً ساده‌ای نیاز دارد که از ترانسفورماتورهای استاندارد و غیرفعال استفاده می‌کنند. در مقابل، یک سیستم HVDC نیازمند مبدل‌های منبع ولتاژ پیچیده‌ای در هر دو انتهای خط است تا جریان متناوب تولیدشده در نیروگاه‌ها را برای طول مسیر به جریان مستقیم، و سپس برای توزیع در شبکه محلی دوباره به جریان متناوب تبدیل کند. این ایستگاه‌های مبدل، تاسیسات صنعتی عظیمی هستند که از تجهیزات الکترونیک قدرت و سیستم‌های خنک‌کننده پر شده‌اند. برآوردهای اخیر صنعت نشان می‌دهد که هزینه یک ایستگاه مبدل ۵۰۰ کیلوولتی با ظرفیت چند گیگاوات، حدود ۳۵۰ میلیون دلار است.[2][4][6]

این جریمه ثابت ۷۰۰ میلیون دلاری برای یک پیوند دوطرفه، استفاده از HVDC را در فواصل کوتاه از نظر اقتصادی غیرممکن می‌سازد. اگر یک مزرعه بادی فراساحلی تنها ۴۰ کیلومتر با یک شهر ساحلی فاصله داشته باشد، هزینه‌های ثابت و اتلاف اندک انرژی ناشی از خود فرآیند تبدیل، بر معادلات غلبه می‌کنند. در چنین سناریویی، ساخت یک خط استاندارد HVAC ارزان‌تر، بهره‌برداری از آن ساده‌تر و در مجموع کارآمدتر است. نیاز به سرمایه سنگین برای ایستگاه‌های مبدل به عنوان یک مانع ورود عمل کرده و تضمین می‌کند که جریان متناوب همچنان استاندارد بلامنازع برای توزیع محلی و منطقه‌ای در محدوده شعاع سربه‌سر باقی بماند.[3][4]

اما با افزایش مسافت انتقال، ویژگی‌های فیزیکی کابل‌ها شروع به تعیین معادلات اقتصادی می‌کنند. یک مدار HVAC برای انتقال برق سه‌فاز به سه هادی مجزا نیاز دارد. در حالی که یک سیستم HVDC تنها به دو هادی (یک قطب مثبت و یک قطب منفی) نیازمند است و حتی می‌تواند در شرایط اضطراری در پیکربندی تک‌قطبی با استفاده از زمین یا دریا به عنوان مسیر برگشت عمل کند. این کاهش فیزیکی به این معناست که دکل‌های انتقال HVDC کوچک‌تر هستند، به حریم عبور کمتری نیاز دارند و به ازای هر کیلومتر خط احداث‌شده، فولاد و آلومینیوم بسیار کمتری مصرف می‌کنند.[1]

مهم‌تر از همه، جریان مستقیم به طور پیوسته در یک جهت حرکت می‌کند. این جریان دچار «اثر پوستی» نمی‌شود؛ پدیده‌ای که در آن جریان متناوب تمایل دارد به سمت سطح هادی تجمع کند و مقاومت الکتریکی مؤثر را افزایش دهد. همچنین، جریان مستقیم اتلاف توان راکتیو را که گریبان‌گیر سیستم‌های AC است، به طور کامل از بین می‌برد. در یک خط HVAC، جریان شارژ مورد نیاز برای تامین ظرفیت خازنی طبیعی خط، با افزایش مسافت به طور مداوم بیشتر می‌شود. برای خطوط هوایی، این اثر در فواصل چند صد کیلومتری به شدت مخرب شده و نصب تجهیزات جبران‌ساز گران‌قیمت را در طول مسیر الزامی می‌کند.[1][4]

برای کابل‌های زیردریایی، جایی که هادی‌ها به جای هوا با آب احاطه شده‌اند، جریمه ظرفیت خازنی به مراتب بیشتر است. جریان راکتیو کشیده‌شده توسط یک کابل زیرآبی HVAC به قدری زیاد است که کل ظرفیت حمل جریان کابل را در فاصله کوتاهی مصرف می‌کند و انتقال AC را در فواصل بیش از ۷۰ کیلومتر عملاً بی‌فایده می‌سازد. وزارت انرژی خاطرنشان می‌کند که در مسافت‌های ۱۰۰۰ کیلومتری، تلفات انتقال HVDC بین ۳۰ تا ۵۰ درصد کمتر از سیستم‌های مشابه HVAC است. هنگام جابه‌جایی هزاران مگاوات برق، این افزایش راندمان به معنای بازگشت سالانه میلیون‌ها دلار درآمد از دست‌رفته است.[5]

فراتر از اقتصاد محض، HVDC یک مزیت عملیاتی حیاتی ارائه می‌دهد: توانایی اتصال شبکه‌های ناهمگام. شبکه برق آمریکای شمالی یک ماشین یکپارچه و همگام نیست؛ بلکه به اتصال متقابل شرقی، اتصال متقابل غربی و اتصال متقابل تگزاس تقسیم شده است. از آنجا که این شبکه‌های عظیم منطقه‌ای به طور مستقل عمل می‌کنند، فرکانس‌های جریان متناوب آنها کاملاً با یکدیگر هم‌تراز نیستند. تلاش برای اتصال مستقیم آنها با یک خط HVAC منجر به بی‌ثباتی فوری، آسیب به تجهیزات و قطعی‌های زنجیره‌ای ناشی از تداخل فرکانس‌های غیرهم‌فاز خواهد شد.[5]

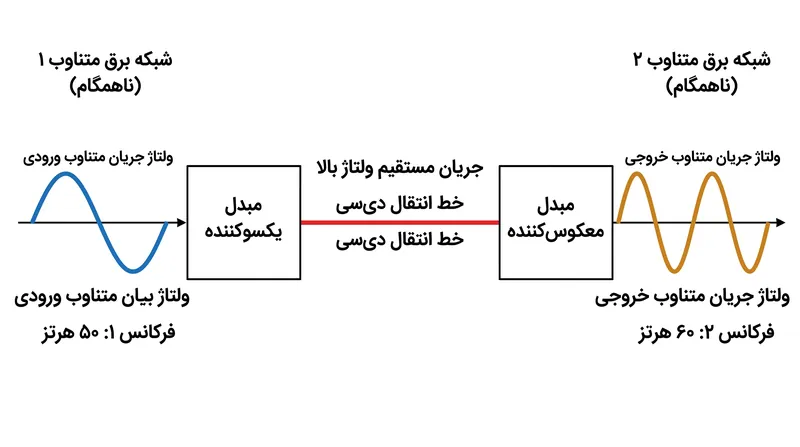

یک پیوند HVDC به عنوان یک حائل الکتریکی بین این شبکه‌های مستقل عمل می‌کند. با تبدیل توان AC به DC، سیستم به طور کامل فرکانس را حذف می‌کند. سپس ایستگاه مبدلِ گیرنده، شکل موج AC را به گونه‌ای بازسازی می‌کند که دقیقاً با فرکانس و فاز شبکه مقصد مطابقت داشته باشد و اجازه می‌دهد برق به طور یکپارچه بین مناطقی جریان یابد که در غیر این صورت هرگز نمی‌توانستند به هم متصل شوند. این قابلیت ناهمگام‌سازی، با توجه به نفوذ روزافزون انرژی‌های تجدیدپذیر متغیر در شبکه‌ها، اهمیت فزاینده‌ای یافته و به اپراتورها اجازه می‌دهد بار مصرفی را در مناطق زمانی مختلف متعادل کنند.[1][5]

اگر وزش باد در غرب میانه متوقف شود، اپراتورهای شبکه می‌توانند مازاد برق خورشیدی را از جنوب غربی وارد کنند و با استفاده از پیوندهای HVDC، بار را بدون به خطر انداختن ثبات هیچ‌یک از شبکه‌ها متعادل سازند. با درک این ارزش استراتژیک، وزارت انرژی در سال ۲۰۲۳ یک طرح تامین مالی ۱۰ میلیون دلاری را به طور خاص با هدف کاهش هزینه‌های مبدل‌های منبع ولتاژ HVDC آغاز کرد. هدف این است که مانع سرمایه‌ای ایستگاه‌های مبدل کاهش یابد و در نتیجه فاصله سربه‌سر کوتاه‌تر شود تا استفاده از HVDC برای پیوندهای حیاتی و کوتاه‌تر بین‌منطقه‌ای نیز توجیه اقتصادی پیدا کند.[5]

با وجود این مزایا، HVDC جایگزینی مطلق برای شبکه جریان متناوب نیست. ولتاژ برق AC را می‌توان به راحتی و با هزینه کم با استفاده از ترانسفورماتورهای غیرفعال کاهش داد، که به شرکت‌های برق اجازه می‌دهد در چندین نقطه از مسیر خط انتقال انشعاب بگیرند تا برق شهرها، محله‌ها و تاسیسات صنعتی را تامین کنند. در مقابل، انشعاب گرفتن از یک خط HVDC نیازمند ساخت یک ایستگاه مبدل چند میلیون دلاری دیگر دقیقاً در نقطه انشعاب است، که سیستم‌های DC چندپایانه‌ای را به شدت نادر و از نظر مهندسی بسیار پیچیده می‌کند. در نتیجه، HVDC تقریباً به طور انحصاری به عنوان یک بزرگراه نقطه به نقطه مستقر می‌شود.[1][3]

این بزرگراه‌های نقطه به نقطه برای انتقال بلوک‌های عظیم برق از یک قطب تولیدی مستقیماً به یک مرکز بار عمده طراحی شده‌اند و به طور کامل از تراکم شبکه محلی عبور می‌کنند. در حالی که شبکه AC همچنان مدیریت شبکه پیچیده و چندجهته تحویل محلی برق را بر عهده دارد، ستون فقرات گذار انرژی در آینده به شدت به جریان مستقیم متکی است. انتخاب بین این دو هرگز مسئله ترجیح شخصی نیست؛ بلکه کاملاً توسط ریاضیات دقیق فاصله سربه‌سر، هزینه تبدیل و محدودیت‌های فیزیکی خود کابل‌ها دیکته می‌شود.[2][6]
