تقابل بنیادین میان چگالی انرژی و چگالی توان که کاربرد باتری‌ها را تعیین می‌کند

یک بسته باتری مدرن خودروی الکتریکی با وزن ۵۰۰ کیلوگرم می‌تواند حدود ۸۰ کیلووات‌ساعت انرژی ذخیره کند که برای پیمودن ۳۰۰ مایل در بزرگراه کافی است. با این حال، اگر از همین بسته باتری بخواهیم کل ذخیره خود را در عرض ده دقیقه به موتورها منتقل کند، اجزای داخلی آن از نظر فیزیکی ذوب خواهند شد. باتری کل انرژی مورد نیاز را در اختیار دارد، اما فاقد معماری فیزیکی لازم برای آزادسازی آن با چنین سرعتی است. این محدودیت، بنیادی‌ترین تنگنای مهندسی در روند برقی‌سازی مدرن را نشان می‌دهد: تقابل گریزناپذیر میان چگالی انرژی و چگالی توان.

چگالی انرژی و چگالی توان، دو وظیفه کاملاً متفاوت را توصیف می‌کنند که یک باتری واحد باید انجام دهد. شرکت سازنده باتری‌های صنعتی Polinovel در این باره خاطرنشان می‌کند: «چگالی انرژی و چگالی توان، ویژگی‌های درهم‌تنیده یک باتری هستند که تأثیر بسزایی بر عملکرد آن دارند. در حالی که چگالی انرژی میزان انرژی قابل‌ذخیره در باتری را می‌سنجد، چگالی توان تعیین می‌کند که این انرژی ذخیره‌شده با چه سرعتی می‌تواند آزاد شود.»[3]

چگالی انرژی، حد مطلق استقامت یک سیستم را تعیین می‌کند. این شاخص بر حسب وات‌ساعت بر کیلوگرم (Wh/kg) اندازه‌گیری می‌شود و مشخص می‌کند که یک خودرو تا چه مسافتی می‌تواند حرکت کند یا یک باتری ثابت شبکه برق تا چند ساعت می‌تواند چراغ‌ها را روشن نگه دارد.[1]

در مقابل، چگالی توان، سرعت ورود یا خروج انرژی ذخیره‌شده از سلول را می‌سنجد و بر حسب وات بر کیلوگرم (W/kg) بیان می‌شود. این معیار، حاکم بر عملکرد لحظه‌ای است و تعیین می‌کند که یک خودروی الکتریکی با چه سرعتی می‌تواند شتاب بگیرد، چه مقدار نیروی ترمز احیاشونده را می‌تواند جذب کند و از همه مهم‌تر، باتری با چه سرعتی می‌تواند شارژ را از یک ایستگاه جریان مستقیم با ولتاژ بالا دریافت کند.[1]

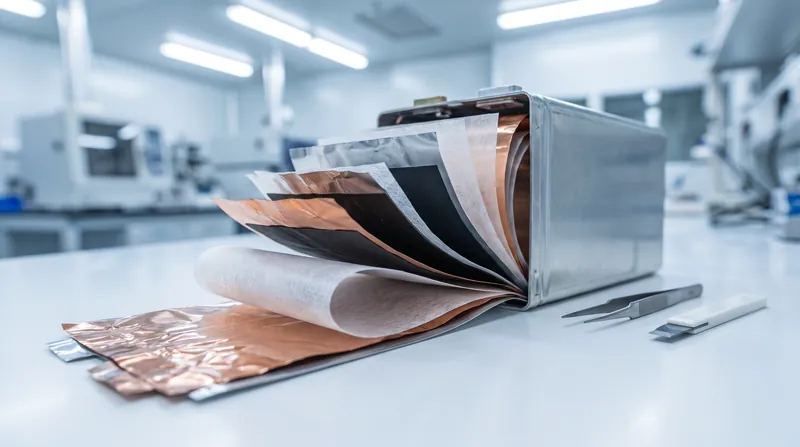

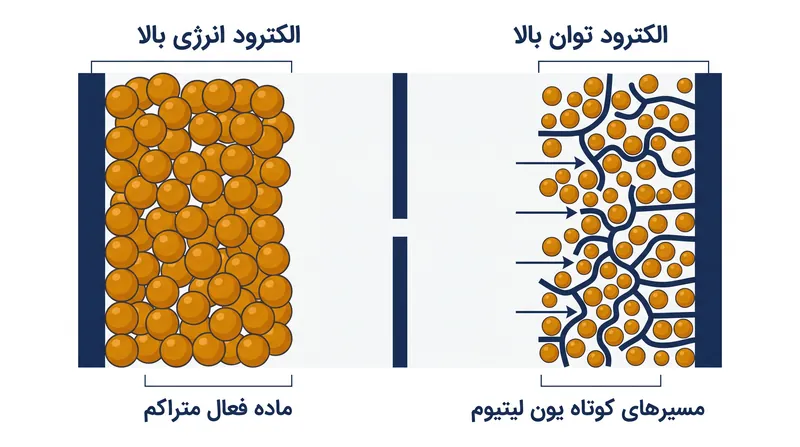

تنش میان این دو نیاز، ریشه در ساختار فیزیکی الکترودهای باتری دارد. برای افزایش چگالی انرژی، مهندسان با تولید الکترودهای ضخیم‌تر، مواد فعال بیشتری را درون سلول جای می‌دهند. این رویکرد حجم ذخیره‌سازی را به حداکثر می‌رساند و در عین حال، مواد غیرفعال اضافی مانند محفظه فلزی و جداکننده‌های پلیمری که آند و کاتد را از هم جدا می‌کنند، به حداقل می‌رساند.

با این حال، الکترودهای ضخیم‌تر، یون‌های لیتیوم را مجبور می‌کنند تا در طول فرآیند تخلیه، مسافت‌های فیزیکی طولانی‌تری را در درون ماده طی کنند. تحلیل مهندسی شرکت EVDrive در این باره توضیح می‌دهد: «چگالی انرژی بالا نیازمند الکترودهای ضخیم و مواد فعال بیشتر است که این امر مقاومت داخلی را افزایش داده و جریان را محدود می‌کند. در مقابل، چگالی توان بالا نیازمند الکترودهای نازک و مقاومت کمتر است که به قیمت از دست رفتن بخشی از ظرفیت ذخیره‌سازی تمام می‌شود.»[1]

این مقاومت داخلی به عنوان یک گلوگاه سخت‌گیرانه در برابر جریان عمل می‌کند. هنگامی که یک سیستم به افزایش ناگهانی و عظیم توان نیاز دارد - مانند زمانی که راننده پدال گاز را تا انتها فشار می‌دهد - مقاومت داخلی بالای یک الکترود ضخیم و متراکم از نظر انرژی، گرمای قابل‌توجهی را از طریق تلفات I²R تولید می‌کند. اگر جریان کشیده‌شده از محدودیت‌های حرارتی سلول فراتر رود، باتری دچار افت کیفیت یا خرابی می‌شود.

برای تجسم این تقابل، مهندسان باتری به یک نمودار لگاریتمی خاص به نام نمودار راگون (Ragone plot) تکیه می‌کنند که به نام متالورژیست دیوید وی. راگون، که آن را در اواسط قرن بیستم رواج داد، نامگذاری شده است. بر اساس استانداردهای مرجع: «در چنین نموداری، مقادیر انرژی ویژه (بر حسب W·h/kg) در برابر توان ویژه (بر حسب W/kg) رسم می‌شوند. هر دو محور لگاریتمی هستند که این امکان را فراهم می‌کند تا عملکرد دستگاه‌های بسیار متفاوت با یکدیگر مقایسه شوند.»[4]

هنگامی که مهندسان طراحی‌های مختلف سلول‌های لیتیوم-یون را روی نمودار راگون رسم می‌کنند، نقاط داده یک منحنی نزولی مشخص را تشکیل می‌دهند. پایگاه داده فنی About:Energy خاطرنشان می‌کند: «در این نمودار می‌توانیم روندی را مشاهده کنیم که نشان می‌دهد چگالی انرژی بالاتر به چگالی توان پایین‌تر منجر می‌شود.» سلول‌هایی که برای حداکثر ظرفیت طراحی شده‌اند، در بالای محور عمودی قرار می‌گیرند اما در سمت چپ محور افقی توان محبوس می‌مانند.[2]

در مقابل، سلول‌هایی که با الکترودهای بسیار نازک برای تخلیه سریع ساخته شده‌اند، در محور توان به سمت راست کشیده می‌شوند، اما حجم کمتر مواد فعال آن‌ها، جایگاهشان را در مقیاس عمودی انرژی پایین می‌آورد. این واقعیت فیزیکی، تولیدکنندگان را مجبور می‌کند تا به جای دنبال کردن یک معماری واحد و جهانی برای باتری، سلول‌های بسیار تخصصی را برای صنایع مختلف طراحی کنند.

این تفاوت در طراحی بسیار چشمگیر است. سلول‌های توان تجاری که برای کاربردهایی مانند شتاب‌گیری خودروهای هیبریدی و ابزارهای برقی سنگین ساخته شده‌اند، معمولاً به چگالی توانی بیش از ۱۵۰۰ W/kg دست می‌یابند، اما چگالی انرژی آن‌ها اغلب به زیر ۱۰۰ Wh/kg محدود می‌شود. آن‌ها برای کار در نرخ‌های تخلیه (C-rates) بالا طراحی شده‌اند، به این معنی که می‌توانند کل ظرفیت خود را در عرض چند دقیقه بدون گرم شدن بیش از حد، با ایمنی کامل تخلیه کنند. برای دستیابی به این تخلیه سریع، ظرفیت کل انرژی آن‌ها به شدت محدود شده است.

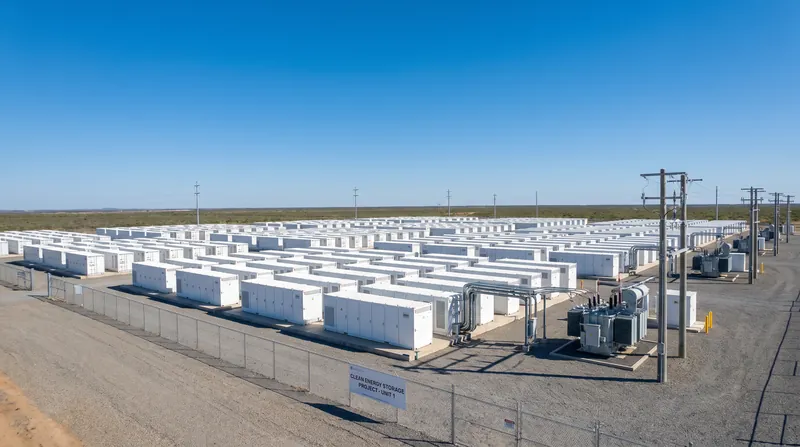

در مقابل، سیستم‌های ذخیره‌سازی انرژی ثابت - بانک‌های باتری عظیمی که توسط شرکت‌های برق برای ذخیره انرژی خورشیدی جهت استفاده در شب به کار می‌روند - در محیطی کاملاً متفاوت عمل می‌کنند. این تأسیسات نیازی به شتاب‌گیری ندارند و معمولاً انرژی خود را به آرامی در طی چند ساعت تخلیه می‌کنند. در نتیجه، سلول‌های ذخیره انرژی برای به حداکثر رساندن Wh/kg و عمر چرخه بهینه‌سازی شده‌اند و از الکترودهای ضخیم‌تری استفاده می‌کنند که چگالی توان آن‌ها را به زیر ۲۰۰ W/kg کاهش می‌دهد، در حالی که چگالی انرژی را به بیش از ۲۵۰ Wh/kg می‌رساند.

این تقابل همچنین معماری مدیریت حرارتی مورد نیاز برای سیستم‌های مختلف را تعیین می‌کند. از آنجا که کاربردهای با توان بالا گرمای داخلی قابل‌توجهی تولید می‌کنند، بسته‌های باتری با چگالی توان بالا به سیستم‌های خنک‌کننده مایع فعال و پیچیده‌ای نیاز دارند تا از فرار حرارتی جلوگیری کنند. بسته‌های انرژی ثابت که با کسری از این سرعت تخلیه می‌شوند، اغلب می‌توانند به سیستم‌های ساده‌تر خنک‌کننده هوای غیرفعال متکی باشند.

صنعت خودروسازی در حال حاضر با هدف‌گذاری در میانه منحنی راگون، این مصالحه را مدیریت می‌کند. خودروهای الکتریکی مدرن از الکترودهایی با ضخامت متوسط در قالب‌هایی مانند سلول استوانه‌ای ۲۱۷۰۰ استفاده می‌کنند که EVDrive آن را «یک حد وسط کارآمد» می‌داند. این رویکرد، کاهش متوسطی در برد کل خودرو را می‌پذیرد تا اطمینان حاصل کند که خودرو همچنان می‌تواند یک شارژ سریع ۲۵۰ کیلوواتی را در کمتر از ۳۰ دقیقه، بدون تخریب ساختار شیمیایی داخلی بسته باتری، دریافت کند.[1]

از زمان تجاری‌سازی باتری لیتیوم-یون در سال ۱۹۹۱، پژوهشگران به طور فعال تلاش کرده‌اند تا با تغییر معماری بنیادین سلول، این رابطه معکوس را در هم بشکنند. نوآوری‌ها در الکترولیت‌های حالت جامد و ساختارهای سه‌بعدی آند سیلیکونی با هدف کاهش مقاومت داخلی بدون فدا کردن حجم مواد فعال انجام می‌شوند. تا زمانی که این مواد به مقیاس تجاری نرسند، محدودیت‌های فیزیکی ضخامت الکترود همچنان تعیین‌کننده دقیق میزان توانی خواهد بود که یک باتری می‌تواند ارائه دهد و مدت زمانی که می‌تواند دوام بیاورد.
