خزش PLA در پرینت سه‌بعدی: چرا قطعات ساختاری زیر بار مداوم تغییر شکل می‌دهند؟

یک براکت کاربردی پرینت سه‌بعدی برای تحمل بار مداوم، باید زنجیره‌های پلیمری خود را در جایشان قفل نگه دارد. پلی‌لاکتیک اسید (PLA) استاندارد نمی‌تواند این ثبات را حتی در یک اتاق خنک تضمین کند. برای سازندگانی که گیره‌های دیواری، پایه مانیتور یا لولاهای اصطکاکی پرینت می‌کنند، راهکار عملی و فوری این است: استفاده از PLA استاندارد را برای قطعاتی که دائماً وزن تحمل می‌کنند متوقف کنید و به سراغ پلی‌اتیلن ترفتالات گلیکول (PETG) یا اکریلونیتریل بوتادین استایرن (ABS) بروید.

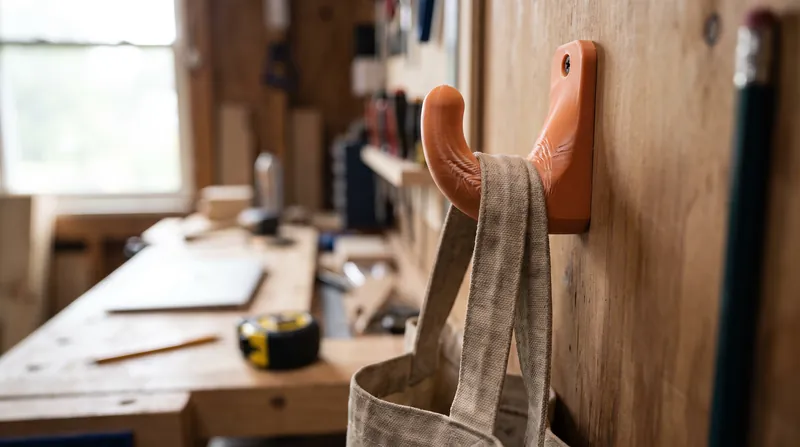

سازندگان معمولاً سخت‌افزارهای پرینت‌شده خود را با آویزان کردن وزنه‌های سنگین آزمایش می‌کنند. یک گیره PLA استاندارد ممکن است در یک تست کشش کوتاه‌مدت به‌راحتی دو کیلوگرم را تحمل کند و طراح را مجاب کند که از آن استفاده کند. اما شش ماه بعد، گیره به‌وضوح خم شده و بار روی زمین افتاده است، با وجود اینکه هرگز از ظرفیت تست‌شده‌اش فراتر نرفته بود.[1]

این نوع خرابی با نام «خزش مواد» (Material Creep) شناخته می‌شود. خزش، تغییر شکل کُند و دائمی یک جسم جامد زیر تنش مکانیکی مداوم است که بسیار پایین‌تر از نقطه شکست ماده رخ می‌دهد. برخلاف شکستن ناگهانی در اثر ضربه، خزش یک جریان تدریجی در پلاستیک است. همان‌طور که تحلیل مهندسی Xometry در سال ۲۰۲۳ توضیح می‌دهد، خزش «کرنش دائمی و وابسته‌به‌زمانی است که یک ماده زیر تنش و دمای ثابت در یک دوره طولانی تجربه می‌کند.»

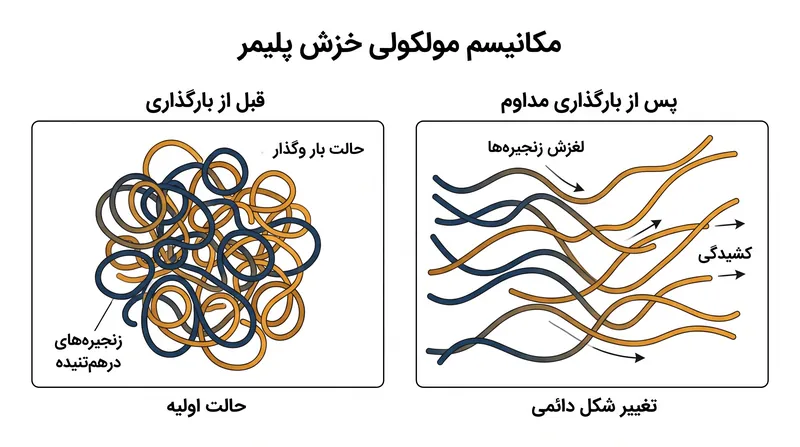

مکانیسم این اتفاق در سطح مولکولی نهفته است. پلاستیک‌هایی مانند PLA از زنجیره‌های پلیمری بلند و درهم‌تنیده‌ای تشکیل شده‌اند که با نیروهای بین‌مولکولی ضعیف کنار هم نگه داشته می‌شوند. وقتی یک بار مداوم اعمال می‌شود—مانند نیروی گیره یک اتصال پیچ‌شده یا وزن یک نظم‌دهنده کابل آویزان—تنش به‌تدریج این زنجیره‌ها را به موقعیت‌های جدیدی می‌راند.[2][4][5]

از آنجا که PLA یک ماده ویسکوالاستیک است، این لغزش مداوم و غیرقابل‌بازگشت است. وقتی زنجیره‌ها حرکت کنند، تغییر شکل دائمی می‌شود. یک اتصال پیچ‌شده PLA به‌آرامی فشرده می‌شود تا زمانی که مهره کشش خود را از دست بدهد، و یک لولای اصطکاکی در نهایت زیر وزن خود فرو می‌ریزد. نرخ این تغییر شکل به‌شدت تحت تأثیر دما است، به‌ویژه «دمای انتقال شیشه‌ای» ماده.

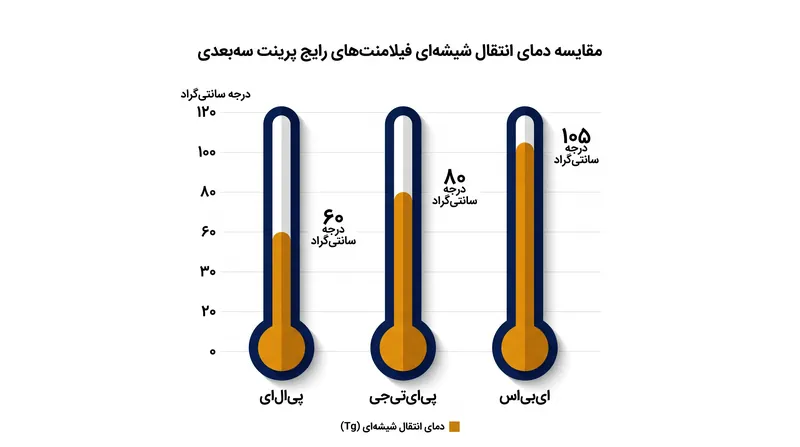

این آستانه‌ای است که در آن یک پلیمر آمورف (بی‌شکل) از یک حالت سخت و شیشه‌ای به یک حالت نرم و لاستیکی تبدیل می‌شود. PLA استاندارد دمای انتقال شیشه‌ای بسیار پایینی دارد، معمولاً حدود ۶۰ درجه سانتی‌گراد. در حالی که نقطه ذوب واقعی آن بسیار بالاتر و حدود ۱۵۰ تا ۱۶۰ درجه سانتی‌گراد است، ماده مدت‌ها قبل از مایع شدن شروع به نرم شدن می‌کند.[2][3][4]

از آنجا که دمای اتاق (۲۰ تا ۲۵ درجه سانتی‌گراد) نسبتاً به آستانه انتقال شیشه‌ای PLA نزدیک است، این ماده تقریباً با هیچ حاشیه حرارتی‌ای کار نمی‌کند. زنجیره‌های پلیمری تحرک کافی برای لغزش زیر بار را حتی در یک دفتر کار با دمای کنترل‌شده دارند. بالا بردن دما، روند خزش را به‌شدت تسریع می‌کند.

افزایش ۱۰ درجه سانتی‌گراد در گرمای محیط می‌تواند نرخ تغییر شکل را دو برابر کند. اگر یک پایه نگهدارنده گوشی از جنس PLA در داخل ماشینی بماند که دمایش به ۵۰ درجه سانتی‌گراد می‌رسد، ماده به نقطه انتقال شیشه‌ای خود نزدیک شده و ممکن است در عرض چند روز از کار بیفتد.[1][7]

جدول زمانی خزش زیر بار متوسط در دمای اتاق فریبنده است. یک قطعه ممکن است در چند روز اول تغییر شکل قابل‌اندازه‌گیری نشان دهد، پس از یک ماه ۱ تا ۲ درصد تغییر شکل را انباشته کند و پس از سه ماه به ۳ درصد برسد. با خم شدن هندسه قطعه و تغییر اهرم بار، خرابی شتاب می‌گیرد.

این موضوع باعث می‌شود تست کشش کوتاه‌مدت برای قطعات کاربردی بسیار گمراه‌کننده باشد. تست کشش اندازه‌گیری می‌کند که یک ماده چقدر نیرو را قبل از شکستن می‌تواند تحمل کند. با این حال، قطعه‌ای که ۵۰ مگاپاسکال را برای ده دقیقه تحمل می‌کند، از پس ۱۰ مگاپاسکال برای ده ماه برنخواهد آمد.[6][7]

جهت‌گیری پرینت نیز نقش مهمی در نحوه بروز خزش دارد. مدل‌سازی رسوب ذوب‌شده (FDM) قطعات را لایه‌به‌لایه می‌سازد و مرزهای میکروسکوپی بین هر عبور باقی می‌گذارد. این خطوط لایه به‌عنوان نقاط ضعف داخلی عمل می‌کنند که تنش در آن‌ها متمرکز شده و زنجیره‌های پلیمری راحت‌تر می‌لغزند.

برای کاهش این اثر، طراحان قطعات کاربردی باید پرینت‌های خود را طوری جهت‌دهی کنند که بار مداوم به‌موازات خطوط لایه باشد نه عمود بر آن‌ها. با این حال، در حالی که جهت‌گیری بهینه تغییر شکل را کند می‌کند، اما جریان ویسکوالاستیک بنیادی PLA را متوقف نمی‌کند.[1]

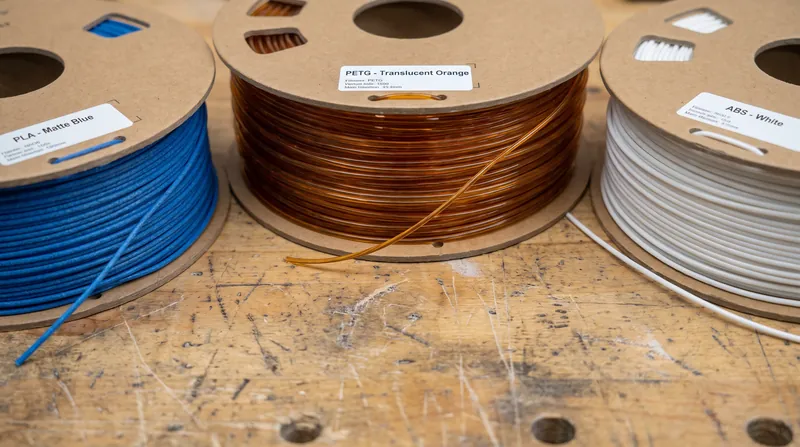

برای کاربردهایی که نیاز به کشش مداوم دارند، واکنش مهندسی استاندارد کنار گذاشتن کامل PLA است. PETG رایج‌ترین جایگزین است که دمای انتقال شیشه‌ای بالاتری در حدود ۸۰ درجه سانتی‌گراد و مقاومت بسیار بهتری در برابر تنش مداوم ارائه می‌دهد. ABS و اکریلونیتریل استایرن اکریلات (ASA) حاشیه‌های حرارتی حتی بیشتری فراهم می‌کنند که آن‌ها را برای قطعات نزدیک به منابع حرارتی مناسب می‌سازد.

برای قطعاتی که واقعاً تحت بار بحرانی هستند، از فیلامنت‌های پرشده با فیبر کربن برای محدود کردن فیزیکی حرکت زنجیره‌های پلیمری استفاده می‌شود. اگر برای یک قطعه تحت بار مجبور به استفاده از PLA هستید، می‌توان ماده را برای بهبود عملکردش آنیل (بازپخت) کرد.[6]

آنیل کردن شامل پختن قطعه پرینت‌شده در فر با دمای ۸۰ تا ۹۰ درجه سانتی‌گراد تا یک ساعت است که زنجیره‌های پلیمری آمورف را مجبور می‌کند تا در یک ساختار صلب‌تر و کریستالی هم‌تراز شوند. این تبلور، سختی و مقاومت در برابر خزش ماده را به‌طور قابل‌توجهی افزایش می‌دهد. با این حال، فرآیند آنیل کردن همچنین باعث می‌شود قطعه در طول پخت به‌طور غیرقابل‌پیش‌بینی جمع شده و تاب بردارد، که حفظ تلورانس‌های ابعادی دقیق برای مجموعه‌های مکانیکی را دشوار می‌کند.

درک خزش، پارادایم طراحی را از پرسیدن «قطعه چقدر قوی است» به «قطعه چقدر دوام می‌آورد» تغییر می‌دهد. تشخیص اینکه پلاستیک‌ها زیر فشار جریان می‌یابند، طراحان را مجبور می‌کند تا تلورانس‌های مکانیکی را در نظر بگیرند، از اینسرت‌های فلزی برای اتصالات پیچ‌شده استفاده کنند و پلیمر مناسب را برای بازه زمانی مورد نظر انتخاب کنند.[1][7]
