فرکانس نایکوئیست: چرا نمونه‌برداری با دو برابر بالاترین فرکانس، از اعوجاج در صدا و تصویر دیجیتال جلوگیری می‌کند؟

ضبط صدا با نرخ نمونه‌برداری استاندارد ۴۴.۱ کیلوهرتز، هر فرکانسی بالاتر از ۲۲,۰۵۰ هرتز را برای همیشه دور می‌ریزد و فایل دیجیتال نهایی را در یک سقف ریاضی سخت‌گیرانه قفل می‌کند که هیچ نرم‌افزار پس‌تولیدی نمی‌تواند بعداً آن را معکوس یا بازسازی کند. این مرز سخت، محدودیت سخت‌افزاری میکروفون یا کامپیوتر نیست، بلکه یک قانون بنیادین فیزیک و ریاضیات است که به عنوان قضیه نمونه‌برداری نایکوئیست-شنون شناخته می‌شود. این قضیه بر تمام دستگاه‌های ضبط دیجیتال روی کره زمین، از رابط‌های استودیویی رده‌بالا گرفته تا سنسور دوربین داخل یک گوشی هوشمند، حاکم است و دقیقاً تعیین می‌کند که برای ترجمه دنیای پیوسته آنالوگ به اعداد گسسته دیجیتال بدون تخریب منبع اصلی، به چه مقدار داده نیاز است.[4]

این قضیه حکم می‌کند که برای ثبت دقیق یک سیگنال پیوسته آنالوگ — مانند صدای انسان، آکورد گیتار، یا نور متغیر یک منظره — و تبدیل آن به اعداد گسسته دیجیتال، سیستم باید ورودی را با نرخی بیشتر از دو برابر بالاترین فرکانس آن نمونه‌برداری کند. این آستانه خاص در پردازش سیگنال دیجیتال به عنوان نرخ نایکوئیست شناخته می‌شود. اگر یک مهندس صدا بخواهد صدای سنجی را ضبط کند که حاوی فرکانس‌هایی تا ۲۰,۰۰۰ هرتز است، مبدل آنالوگ به دیجیتال باید حداقل ۴۰,۰۰۰ عکس فوری مجزا از آن موج صوتی در هر ثانیه بگیرد تا شکل آن را به دقت ترسیم کند.[1][3]

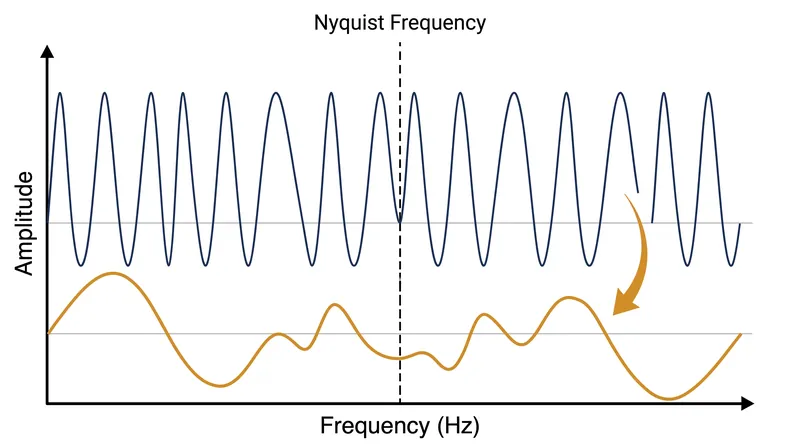

اگر یک سیستم ضبط نتواند به این آستانه دقیق ریاضی برسد، فرکانس‌های بالای ثبت‌نشده به سادگی در هوا محو نمی‌شوند. در عوض، آن‌ها به شکل نویزهای خشن و فلزی که هیچ شباهتی به منبع اصلی ندارند، به طیف شنیداری برمی‌گردند. از آنجا که مبدل با سرعت کافی برای ردیابی قله‌ها و دره‌های سریع موجِ فرکانس بالا عکس‌برداری نمی‌کند، نقاط را به اشتباه به هم متصل کرده و یک موج کاذب با فرکانس پایین‌تر رسم می‌کند که برای همیشه در فایل دیجیتال ثبت می‌شود. این یک فرآیند مخرب است که داده‌های دقیق را بازنویسی می‌کند.[2]

این پدیده که در آن فرکانس‌های بالا خود را به جای فرکانس‌های پایین جا می‌زنند، الایزینگ (Aliasing) نامیده می‌شود و یکی از اساسی‌ترین خطاها در پردازش سیگنال دیجیتال است. این اتفاق زمانی رخ می‌دهد که یک مبدل دیجیتال از یک موج سریع، تعداد کمی عکس می‌گیرد و باعث می‌شود شکل موجِ فرکانس بالا از مرز نایکوئیست به عقب برگردد. هنگامی که الایزینگ در مرحله اولیه ضبط رخ دهد، فرکانس‌های کاذب از نظر ریاضی با صدای واقعی غیرقابل‌تشخیص هستند؛ به این معنی که هیچ افزونه یا الگوریتمی نمی‌تواند این اعوجاج را بدون آسیب رساندن به صدای اصلی، جدا و حذف کند.[2]

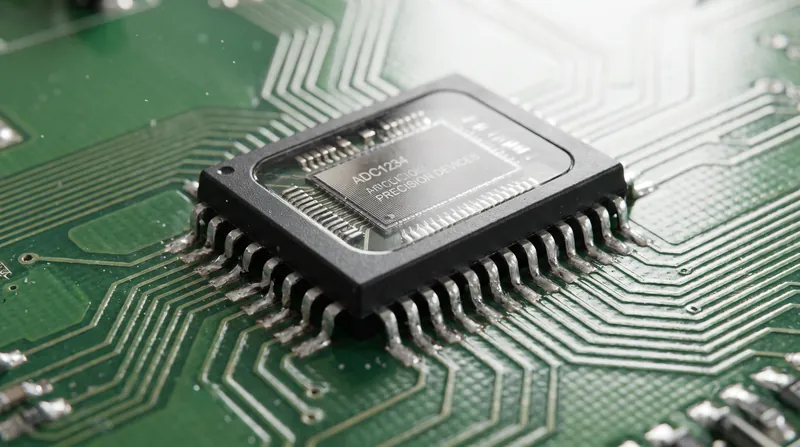

برای جلوگیری از نابودی فایل ضبط‌شده توسط الایزینگ، دستگاه‌های حرفه‌ای ضبط صدا و تصویر پیش از انجام تبدیل آنالوگ به دیجیتال، از یک فیلتر اختصاصی ضد-الایزینگ استفاده می‌کنند. این فیلتر پایین‌گذر به عنوان یک نگهبان فیزیکی سخت‌گیر در دامنه آنالوگ عمل می‌کند و هر فرکانسی را که بالاتر از مرز نایکوئیست قرار دارد، پیش از رسیدن سیگنال به مبدل دیجیتال به شدت حذف می‌کند. با اطمینان از اینکه هیچ فرکانس غیرمجازی هرگز به تراشه نمونه‌برداری نمی‌رسد، این فیلتر تضمین می‌کند که فایل دیجیتال نهایی تمیز، از نظر ریاضی بی‌نقص و عاری از خطاهای ناشی از نمونه‌برداریِ ناکافی باقی بماند.[4]

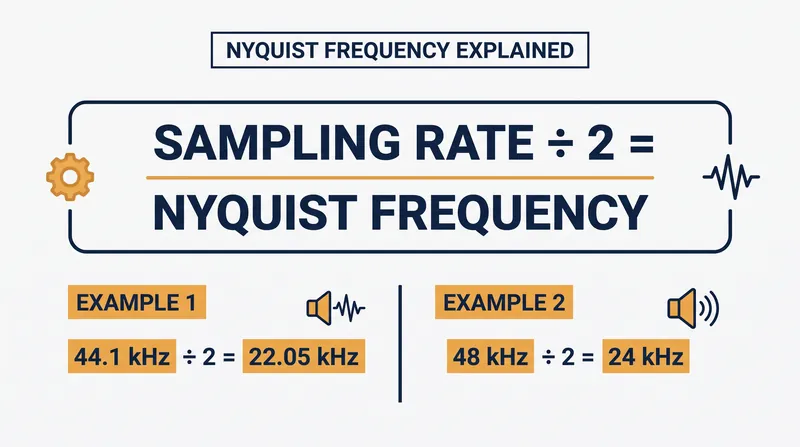

ریاضیات قضیه نایکوئیست به خوبی توضیح می‌دهد که چرا در روزهای اولیه رسانه‌های دیجیتال، ۴۴,۱۰۰ هرتز به استاندارد جهانی برای صدای لوح فشرده (CD) تبدیل شد. شنوایی یک جوان سالم تا حدود ۲۰,۰۰۰ هرتز امتداد دارد؛ به این معنی که هر فرمت صوتی مصرف‌کننده برای اینکه شفاف و طبیعی به نظر برسد، باید فرکانس‌هایی تا این سقف بیولوژیکی را ثبت کند. برای ثبت یک سیگنال ۲۰,۰۰۰ هرتزی بدون نقض قضیه نمونه‌برداری، حداقل نرخ نمونه‌برداری مطلقِ مورد نیاز ۴۰,۰۰۰ هرتز است که خط پایه را برای این فرمت تعیین می‌کند.[2]

با این حال، مهندسان نمی‌توانستند استاندارد سی‌دی را دقیقاً روی ۴۰,۰۰۰ هرتز تنظیم کنند. آن ۴,۱۰۰ هرتز اضافی که در استاندارد ۴۴.۱ کیلوهرتز تعبیه شده است، یک باند انتقال ضروری را فراهم می‌کند — یک منطقه حائل حیاتی که به فیلتر آنالوگ ضد-الایزینگ اجازه می‌دهد تا به نرمی افت کند. از آنجا که فیلترهای فیزیکی نمی‌توانند فرکانس‌ها را فوراً مانند یک دیوار آجری قطع کنند، به چند هزار هرتز فضای خالی نیاز دارند تا سیگنال را از بالاترین حجم صدا به سکوت مطلق کاهش دهند، بدون اینکه به فرکانس‌های شنیداری که شنوندگان واقعاً می‌خواهند بشنوند، آسیبی وارد شود.[4]

ضرورت این رابطه ریاضی، یک مفهوم بنیادین در مهندسی برق است. به گفته شرکت مهندسی آنالوگ دیوایسز (Analog Devices): «قضیه نایکوئیست بیان می‌کند که یک سیگنال زمان‌پیوسته می‌تواند به طور کامل از نمونه‌هایش بازسازی شود، به شرطی که با نرخی بیشتر از دو برابر بالاترین مؤلفه‌های فرکانسی‌اش نمونه‌برداری شود.» این اصل، بازسازی، دستکاری و تحلیل قابل‌اعتماد سیگنال‌های دنیای واقعی را با استفاده از سیستم‌های دیجیتال امکان‌پذیر می‌سازد و پایه و اساس فناوری‌هایی از ضبط صدای ساده گرفته تا تصویربرداری پیچیده پزشکی و زیرساخت‌های ارتباطی جهانی را تشکیل می‌دهد.[1]

در دنیای تولید ویدیو و پخش تلویزیونی، ۴۸,۰۰۰ هرتز به عنوان نرخ استاندارد نمونه‌برداری صدا پذیرفته شد. این نرخ کمی بالاتر، فرکانس نایکوئیست را به ۲۴,۰۰۰ هرتز افزایش می‌دهد و یک باند انتقال وسیع‌ترِ ۴,۰۰۰ هرتزی برای عملکرد فیلتر ضد-الایزینگ فراهم می‌کند. این حائل وسیع‌تر برای طراحان سخت‌افزار بسیار ارزشمند است، زیرا به آن‌ها اجازه می‌دهد از فیلترهای آنالوگ ملایم‌تر و با شیب کمتر استفاده کنند که به نوبه خود خطر ایجاد اعوجاج فاز یا خطاهای زنگ‌زدگی (Ringing) در نزدیکی مرزهای بالایی شنوایی انسان را کاهش می‌دهد.[4]

همین باند انتقال وسیع‌تر دقیقاً دلیلی است که ۴۸ کیلوهرتز در جریان‌های کاری پس‌تولید فیلم و تلویزیون ترجیح داده می‌شود. این نرخ در برابر خطاهای زنگ‌زدگی فیلتر در طول پردازش‌های سنگین بسیار بخشنده‌تر است و ریاضیات آن به شکلی تمیز با نرخ فریم‌های استاندارد ویدیوی دیجیتال هم‌خوانی دارد و از جابجایی صدا در برداشت‌های طولانی جلوگیری می‌کند. وقتی مهندسان صدا به اشتباه برای یک پروژه ویدیویی با نرخ ۴۴.۱ کیلوهرتز ضبط می‌کنند، تیم پس‌تولید باید نرخ نمونه‌برداری فایل‌ها را به ۴۸ کیلوهرتز تبدیل کند؛ فرآیندی که می‌تواند دقیقاً همان خطاهایی را ایجاد کند که این استاندارد برای جلوگیری از آن‌ها طراحی شده بود.[4]

وقتی یک سیگنال پیوسته با نرخی کمتر از نرخ نایکوئیست نمونه‌برداری می‌شود، داده‌های دیجیتالِ حاصل از همان منبع به طور بنیادین خراب می‌شوند. همان‌طور که یک تحلیل فنی در سال ۲۰۱۱ توسط DSPRelated.com اشاره می‌کند: «زیر این نرخ، محتوای فرکانس بالا به فرکانس‌های پایین‌تر برمی‌گردد... و سیگنال اصلی قابل بازیابی نیست.» این از دست رفتنِ غیرقابل‌بازگشتِ داده‌ها نشان می‌دهد که چرا تنظیم درست نرخ نمونه‌برداری در لحظه ضبط، حیاتی‌ترین تصمیم فنی یک مهندس است، زیرا هیچ مقدار پردازش ثانویه‌ای نمی‌تواند فرکانس‌هایی را که به نویز تبدیل شده‌اند، بازگرداند.[2]

پیامدهای قضیه نمونه‌برداری بسیار فراتر از مهندسی صدا است. در ویدیوی دیجیتال و عکاسی دیجیتال، الایزینگ فضایی خود را به صورت اثر موآره (Moiré) نشان می‌دهد — الگوهای عجیب، موج‌دار و رنگین‌کمانی که وقتی سنسور دوربین سعی می‌کند جزئیات ریز و تکرارشونده‌ای را که از تراکم پیکسلی آن فراتر است ثبت کند، ظاهر می‌شوند؛ مانند یک پیراهن با راه‌راه‌های باریک، یک دیوار آجری، یا توری یک در. درست همان‌طور که یک مبدل صوتی نمی‌تواند موجی را که خیلی سریع حرکت می‌کند به دقت ترسیم کند، سنسور دوربین نیز نمی‌تواند الگویی را که بیش از حد متراکم است به درستی ثبت کند.[3]

برای مبارزه با این اعوجاج بصری، تولیدکنندگان دوربین‌های دیجیتال از همان اصول ریاضی استفاده می‌کنند که در رابط‌های صوتی به کار می‌رود. همان‌طور که یک مبدل صوتی برای حذف فرکانس‌های بالا به یک فیلتر آنالوگ ضد-الایزینگ نیاز دارد، دوربین‌های دیجیتال از فیلترهای پایین‌گذر نوری استفاده می‌کنند که مستقیماً روی سنسور قرار می‌گیرند. این فیلترهای شیشه‌ای فیزیکی، نور ورودی را کمی تار می‌کنند و عمداً جزئیات بسیار ریز را پیش از برخورد با پیکسل‌ها از بین می‌برند و از این طریق جلوگیری می‌کنند که داده‌های فضایی فرکانس بالا به شکل الگوهای مخرب موآره به تصویر برگردند.[4]

در سال‌های اخیر، صنعت صدا شاهد گرایش به سمت نرخ‌های نمونه‌برداری فوق‌العاده بالا مانند ۹۶ کیلوهرتز یا ۱۹۲ کیلوهرتز بوده است. برخلاف ادعاهای بازاریابی، این نرخ‌های نمونه‌برداری عظیم، جزئیات بیشتر یا وضوح بالاتری را در طیف شنیداری ثبت نمی‌کنند. در عوض، آن‌ها فرکانس نایکوئیست را به قدری بالا می‌برند — به ترتیب به ۴۸ کیلوهرتز و ۹۶ کیلوهرتز — که فیلترهای ضد-الایزینگ مورد نیاز می‌توانند بسیار ملایم باشند و در فاصله‌ای بسیار دور از محدوده شنوایی انسان قرار گیرند و هرگونه خطر تأثیر اعوجاج فاز بر موسیقی شنیداری را کاملاً از بین ببرند.[4]

قضیه نایکوئیست-شنون همچنان به عنوان محدودیت سرعتِ غیرقابل‌شکستِ دنیای دیجیتال باقی مانده است و بر هر قطعه فناوری که شکاف بین آنالوگ و دیجیتال را پر می‌کند، حاکم است. چه یک سیستم در حال ضبط یک ارکستر سمفونیک باشد، چه یک ویدیوی گوشی هوشمند، یا یک سیگنال ارتباطی ماهواره‌ای، سخت‌افزار باید با سرعتی دو برابر سریع‌ترین فرکانسی که قصد ضبط آن را دارد، اندازه‌گیری کند. هر داده‌ای که این نسبت بنیادین را نقض کند، برای همیشه در اثر الایزینگ از بین می‌رود و ردی از خطاهایی به جا می‌گذارد که هیچ الگوریتمی در آینده هرگز قادر به حذف بی‌نقص آن‌ها نخواهد بود.[1][2]
