راهنمای مکانیسم شارژ سریع USB-C: کابل‌های E-Marker و فناوری PPS

اشتباه رایج این است که اگر کابل به پورت بخورد، باید دستگاه را با حداکثر سرعت شارژ کند. واقعیت این است که USB-C فقط شکل فیزیکی کانکتور را توصیف می‌کند. انتقال واقعی برق توسط یک مذاکره پیچیده و نامرئی بین شارژر دیواری، خود کابل و دستگاه در حال شارژ کنترل می‌شود. اگر هر یک از این سه جزء فاقد پروتکل صحیح باشند، سیستم به شارژ بسیار آهسته (trickle charge) بازمی‌گردد و شما را ساعت‌ها به پریز برق متصل نگه می‌دارد.[3]

نکته عملی ساده است: برای شارژ سریع لپ‌تاپ‌ها، تبلت‌ها و گوشی‌های هوشمند مدرن، به یک شارژر دارای گواهی USB Power Delivery (USB-PD)، یک کابل با تراشه «e-marker» داخلی (اگر توان بیش از ۶۰ وات می‌خواهید) و دستگاهی که از این استاندارد پشتیبانی کند، نیاز دارید. خرید یک شارژر ۱۰۰ واتی کاملاً بی‌فایده است اگر کابل شما فقط برای ۶۰ وات رتبه‌بندی شده باشد، زیرا شارژر به دلایل ایمنی از ارسال توان بالاتر خودداری می‌کند.[1][3]

پیش از USB-PD، شارژ کردن یک وضعیت آشفته از استانداردهای اختصاصی بود. تولیدکنندگان پروتکل‌های خود را ایجاد می‌کردند، به این معنی که یک شارژر سریع از یک برند، گوشی رقیب را فقط آهسته شارژ می‌کرد. انجمن مجریان USB (USB-IF) فناوری Power Delivery را برای استانداردسازی این وضعیت معرفی کرد و به دستگاه‌ها اجازه داد تا ولتاژها و جریان‌های بالاتر را به صورت ایمن از طریق یک اتصال جهانی درخواست کنند.[1]

USB-PD بر اساس یک سیستم دست‌دهی (handshake) کار می‌کند. هنگامی که دستگاهی را وصل می‌کنید، شارژر یک بسته داده ارسال می‌کند که پروفایل‌های توان موجود خود را فهرست می‌کند—معمولاً ترکیبی از ۵ ولت، ۹ ولت، ۱۵ ولت و ۲۰ ولت. دستگاه در پاسخ، بالاترین پروفایلی را که می‌تواند به طور ایمن تحمل کند، درخواست می‌کند. اگر این دو نتوانند به توافق برسند، به استاندارد ۵ ولت در ۱ آمپر (۵ وات) بازمی‌گردند، به همین دلیل است که ممکن است یک لپ‌تاپ رده بالا هنگام اتصال به یک آداپتور ناسازگار، هشدار دهد که «وصل است، اما شارژ نمی‌شود».[1][3]

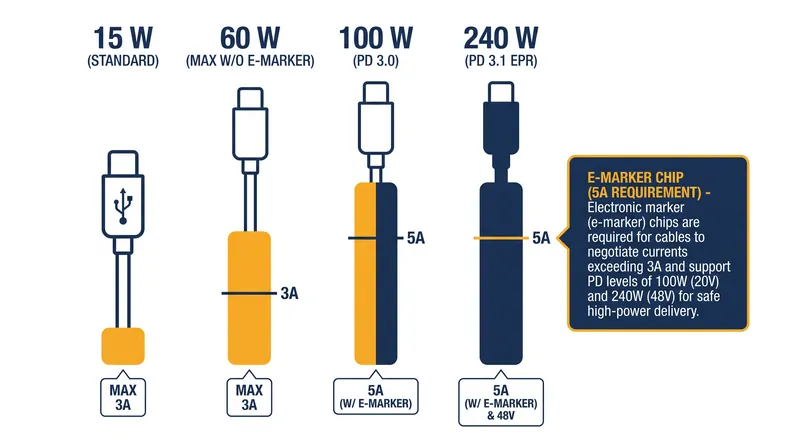

رایج‌ترین نقطه شکست در این زنجیره، کابل است. کابل‌های استاندارد USB-C فقط برای حمل جریان ۳ آمپر رتبه‌بندی شده‌اند که حداکثر به ۶۰ وات (۲۰ ولت × ۳ آمپر) می‌رسد. برای رفتن به توان‌های بالاتر—تا ۱۰۰ وات یا استاندارد جدیدتر ۲۴۰ وات—کابل باید حاوی یک تراشه علامت‌گذاری شده الکترونیکی (e-marker) باشد.[1]

این مدار مجتمع کوچک در داخل محفظه کانکتور کابل قرار دارد. در طول دست‌دهی اولیه، شارژر از کابل استعلام می‌گیرد. اگر تراشه e-marker پاسخ دهد و تأیید کند که سیم‌کشی مسی به اندازه کافی ضخیم است که بتواند ۵ آمپر را بدون ذوب شدن تحمل کند، شارژر پروفایل‌های توان بالاتر را فعال می‌کند. بدون تأیید این تراشه، شارژر خروجی را به شدت به ۶۰ وات محدود می‌کند تا از خطرات آتش‌سوزی جلوگیری شود.[1][3]

در حالی که USB-PD استاندارد بر مراحل ولتاژ ثابت (مانند ۹ ولت یا ۱۵ ولت) متکی است، گوشی‌های هوشمند مدرن برای مدیریت گرما به ظرافت بیشتری نیاز دارند. این امر منجر به معرفی Programmable Power Supply یا PPS شد که یک توسعه از مشخصات PD 3.0 است. PPS به دستگاه اجازه می‌دهد تا تغییرات ولتاژ جزئی را در گام‌های ۲۰ میلی‌ولتی درخواست کند.[1]

باتری‌های لیتیوم-یون زمانی کارآمدتر شارژ می‌شوند که ولتاژ ورودی کاملاً با ولتاژ داخلی فعلی باتری مطابقت داشته باشد. با تنظیم مداوم ولتاژ از طریق PPS، شارژر کار سنگین تبدیل توان را انجام می‌دهد و گوشی هوشمند را خنک‌تر نگه می‌دارد. باتری خنک‌تر شارژ را سریع‌تر می‌پذیرد و در درازمدت کمتر دچار تخریب می‌شود.[2][3]

PPS دیگر یک ویژگی خاص و کم‌کاربرد نیست؛ بلکه یک الزام سخت‌گیرانه برای شارژ سریع دستگاه‌های پرچمدار از تولیدکنندگانی مانند سامسونگ و گوگل است. اگر گوشی سری گلکسی S را به یک شارژر ۶۵ واتی وصل کنید که فاقد پشتیبانی PPS است، به سرعت‌های «شارژ فوق‌سریع» خود دست نخواهد یافت و در نرخ استاندارد پایین‌تر PD محدود می‌شود. خریداران باید به طور واضح به دنبال عبارت «PPS» در مشخصات شارژر باشند.[3]

جدیدترین بازنگری، USB-PD 3.1، قابلیت Extended Power Range (EPR) را معرفی کرد که با افزایش ولتاژ تا ۴۸ ولت، حداکثر حد تئوری را از ۱۰۰ وات به ۲۴۰ وات رساند. این جهش بزرگ برای جایگزینی جک‌های اختصاصی شارژ (barrel jacks) در لپ‌تاپ‌های گیمینگ با عملکرد بالا و ایستگاه‌های کاری سیار طراحی شده است و آن‌ها را وارد اکوسیستم شارژ جهانی می‌کند.[1]

با این حال، مصرف‌کنندگان اغلب برای دستگاه‌هایی که نمی‌توانند از توان بالا استفاده کنند، بیش از حد برای شارژرهای پروات هزینه می‌کنند. باتری گوشی هوشمند عملاً نمی‌تواند ۱۰۰ وات توان پایدار را بدون کاهش شدید حرارتی (thermal throttling) جذب کند. فراتر از ۴۵ وات، منحنی زمان شارژ به شدت مسطح می‌شود؛ یک شارژر ۱۰۰ واتی ممکن است تنها سه دقیقه از زمان شارژ کامل در مقایسه با یک شارژر ۴۵ واتی کم کند.[2][3]

محدودیت اصلی، شیمی سلول لیتیوم-یون است. شارژ سریع، یون‌های لیتیوم را با سرعت بالا به آند گرافیتی فشار می‌دهد که تولید گرما می‌کند. اگر دما از حد مجاز فراتر رود، آی‌سی مدیریت توان دستگاه، توان ورودی را کاهش می‌دهد. این بدان معناست که ممکن است یک گوشی برای ۱۰ دقیقه اول ۴۵ وات بکشد، اما برای بقیه چرخه به ۱۵ وات کاهش یابد.[2]

هنگام خرید شارژرهای کاربردی، آداپتورهای چند پورت GaN (گالیوم نیترید) استاندارد فعلی هستند. نیمه‌رساناهای GaN کارآمدتر از سیلیکون سنتی هستند و امکان ساخت شارژرهای کوچک‌تر و خنک‌تر را فراهم می‌کنند. با این حال، مصرف‌کنندگان باید نمودار توزیع توان را مطالعه کنند؛ یک شارژر «۱۰۰ واتی» با سه پورت ممکن است تنها ۶۵ وات به پورت اصلی تحویل دهد، زمانی که دستگاه دومی به آن وصل شده باشد.[3]

دوران «هر کابلی کار می‌کند» به پایان رسیده است و جای خود را به سیستمی داده که بسیار قدرتمندتر است اما نیازمند درک اولیه از مشخصات فنی است. با تطبیق یک شارژر دارای گواهی PD/PPS با یک کابل e-marked و درک حداکثر ورودی واقعی دستگاهتان، می‌توانید یک تنظیمات شارژ سریع، ایمن و آینده‌نگر ایجاد کنید.[1][3]
