نقطه یوتکتیک و نمودار فازی: چرا نقطه ذوب مخلوط‌ها از اجزای سازنده‌شان کمتر است؟

نقطه ذوب یک مخلوط به این دلیل از اجزای خالص آن پایین‌تر می‌آید که مولکول‌های متفاوت، توانایی یکدیگر را برای تشکیل یک شبکه بلوری پایدار و منظم از نظر فیزیکی مختل می‌کنند. این نسبت ترکیبی خاص، که در آن مخلوط در یک دمای واحد، دقیق و در پایین‌ترین حد ممکن ذوب می‌شود، به عنوان نقطه یوتکتیک شناخته می‌شود. این ترکیب به جای میانگین‌گیری ساده از خواص حرارتی مواد اولیه، یک آسیب‌پذیری ساختاری در فاز جامد ایجاد می‌کند که برای تبدیل شدن به مایع به انرژی حرارتی بسیار کمتری نیاز دارد و رفتار ماده را در برابر گرما اساساً تغییر می‌دهد.[4]

این پدیده ناشی از یک واکنش شیمیایی برای ایجاد ترکیبی جدید نیست، بلکه به دلیل تداخل فیزیکی بین اجزای سازنده رخ می‌دهد. وقتی دو عنصر یا ترکیب متمایز با هم مخلوط می‌شوند (چه فلزات صنعتی مانند آلومینیوم و سیلیکون باشند و چه عوامل دارویی مانند لیدوکائین و پریلوکائین) تفاوت در اندازه اتمی و شکل مولکولی آن‌ها مانع از قرارگیری منظمشان در کنار یکدیگر می‌شود. این ناهماهنگی هندسی از تشکیل ساختارهای محکم که ویژگی جامدات خالص است جلوگیری کرده و پیوندهای داخلی را ضعیف‌تر و در برابر اختلالات حرارتی آسیب‌پذیرتر می‌کند.[3][4]

از آنجا که ساختار جامد حاصل ذاتاً پایداری کمتری دارد، برای تبدیل شدن به حالت مایع به انرژی حرارتی بسیار کمتری نیاز دارد. نمودار فازی، که یک نقشه استاندارد دما-ترکیب است و به طور گسترده در علم مواد و شیمی فیزیک استفاده می‌شود، این دره حرارتی را به شکل یک «وی» متمایز به تصویر می‌کشد. نقطه یوتکتیک در پایین‌ترین قسمت این منحنی قرار دارد و نشان‌دهنده حداقل دمای مطلق مورد نیاز برای نگه داشتن مخلوط در حالت کاملاً مایع، بدون رسوب هیچ‌گونه بلور جامد از محلول است.

برای درک مکانیسم این کاهش نقطه ذوب، باید رفتار حرارتی پایه مواد خالص را قبل از مخلوط شدن در نظر گرفت. به عنوان مثال، آلومینیوم خالص دقیقاً در دمای ۶۶۰ درجه سانتی‌گراد ذوب می‌شود. از آنجا که اتم‌های آن از نظر اندازه و شکل یکسان هستند، می‌توانند به طور کامل در یک شبکه مکعبی وجوه مرکزدار بسیار منظم و محکم روی هم قرار گیرند. این معماری داخلی یکنواخت به شدت در برابر تبدیل شدن به حالت مایع نامنظم مقاومت می‌کند و برای شکستن پیوندهای فلزی به گرمای قابل‌توجهی نیاز دارد.[3]

سیلیکون، شبه‌فلزی که اغلب برای بهبود خواص ریخته‌گری با آلومینیوم آلیاژ می‌شود، ساختار بلوری حتی قوی‌تری دارد و در دمای بسیار بالاتر ۱۴۱۴ درجه سانتی‌گراد ذوب می‌شود. با این حال، وقتی متالورژیست‌ها حدود ۸۸ درصد آلومینیوم را با ۱۲ درصد سیلیکون ترکیب می‌کنند، آلیاژ حاصل برخلاف انتظار اولیه، در دمایی بین این دو حد بالا ذوب نمی‌شود. در عوض، ورود اتم‌های سیلیکون به ماتریس آلومینیوم، شبکه یکنواخت را مختل کرده و پروفایل ماده جدیدی ایجاد می‌کند که از میانگین‌گیری ساده پیروی نمی‌کند.[3]

بر اساس داده‌های پردازش حرارتی منتشر شده در راهنمای فنی سال ۲۰۲۵ توسط ایپسین گلوبال، این محلول خاص آلومینیوم-سیلیکون تنها در دمای ۵۷۷ درجه سانتی‌گراد (یا ۱۰۷۰ درجه فارنهایت) ذوب می‌شود. این دما تقریباً ۱۰۰ درجه سانتی‌گراد خنک‌تر از آلومینیوم خالص است که نقطه ذوب پایین‌تری نسبت به جزء دیگر دارد. این داده‌ها تأثیر عمیق اختلال یوتکتیک را نشان می‌دهند: تنها با افزودن مقدار کمی از فلزی با نقطه ذوب بسیار بالاتر، آستانه حرارتی کلی سیستم به جای افزایش، کاهش می‌یابد.[3]

این آستانه ۵۷۷ درجه‌ای نشان‌دهنده دمای دقیق یوتکتیک برای سیستم دوتایی آلومینیوم-سیلیکون است. در این نسبت دقیق ۸۸ به ۱۲، مخلوط از نظر ترمودینامیکی مانند یک عنصر خالص رفتار می‌کند. این ترکیب بدون عبور از فاز خمیری و نیمه‌جامد که مشخصه بیشتر ترکیبات آلیاژی غیر یوتکتیک است، مستقیماً از جامد به مایع تبدیل می‌شود. از آنجا که این ترکیب با دقت بالایی ذوب و منجمد می‌شود، در طول فرآیندهای تولید بسیار قابل پیش‌بینی و پایدار است و به ریخته‌گری‌ها اجازه می‌دهد قطعات پیچیده را بدون نگرانی از انجماد ناهموار تولید کنند.[3][4]

نمودار فازی این رفتار را به طور واضح در تمام نسبت‌های اختلاط ممکن ترسیم می‌کند و به عنوان یک ابزار ناوبری ضروری برای شیمیدانان و مهندسان عمل می‌کند. محور عمودی نمودار نشان‌دهنده دما است، در حالی که محور افقی ترکیب را از ۱۰۰ درصد جزء الف در سمت چپ تا ۱۰۰ درصد جزء ب در سمت راست ردیابی می‌کند. با رسم نقاط ذوب و انجماد هر نسبت ممکن، نمودار یک چشم‌انداز حرارتی کامل ارائه می‌دهد که دقیقاً نشان می‌دهد دره یوتکتیک در کجا قرار دارد.

خط لیکویدوس در این نمودار، دمای دقیقی را نشان می‌دهد که در آن یک مخلوط مایع پس از سرد شدن شروع به جامد شدن می‌کند. برای مخلوط‌های غیر یوتکتیک، این خط مرزی با افزایش غلظت جزء دوم به سمت پایین شیب پیدا می‌کند که به صورت بصری پدیده کاهش نقطه ذوب را بازتاب می‌دهد. هرچه شبکه بیشتر توسط اتم‌های خارجی مختل شود، دمای مورد نیاز برای حفظ حالت جامد کاهش می‌یابد و خط لیکویدوس را به عمق بیشتری از نمودار می‌راند تا زمانی که به کمینه مرکزی برسد.

در مقابل، خط سالیدوس دمایی را نشان می‌دهد که در آن مخلوط کاملاً جامد می‌شود. در یک ترکیب استاندارد غیر یوتکتیک، شکاف حرارتی گسترده‌ای بین خطوط لیکویدوس و سالیدوس وجود دارد. این شکاف یک ناحیه دوفازی ایجاد می‌کند که در آن بلورهای جامد در یک مذاب مایع شناور هستند (بسیار شبیه به آب یخ) تا اینکه در نهایت کل توده منجمد شود. عبور از این منطقه خمیری اغلب در تولید مشکل‌ساز است، زیرا انجماد جزئی می‌تواند منجر به توزیع ناهموار مواد و ضعف‌های ساختاری در محصول نهایی شود.

با این حال، در ترکیب خاص یوتکتیک، خطوط لیکویدوس و سالیدوس در یک مختصات واحد در پایین دره حرارتی یکدیگر را قطع می‌کنند. منطقه خمیری دوفازی در این نقطه دقیق کاملاً ناپدید می‌شود. مخلوط به طور هم‌نهشت در یک دمای واحد و دقیق که توسط این نقطه ثابت در نمودار دیکته می‌شود، منجمد و ذوب می‌گردد. این تقاطع، انتقال فاز یکنواخت را در کل ماده تضمین می‌کند و به همین دلیل است که آلیاژهای یوتکتیک در کاربردهای ریخته‌گری دقیق و اتصالات بسیار ارزشمند هستند.

این اصل ترمودینامیکی بسیار فراتر از متالورژی گسترش یافته و نقش مهمی در صنعت داروسازی مدرن ایفا می‌کند. بسیاری از مواد موثره دارویی در اشکال بلوری جامد استاندارد خود از حلالیت آبی ضعیفی رنج می‌برند. این حالت جامد سفت و سخت، فراهمی زیستی آن‌ها را هنگام بلع یا استفاده روی پوست به شدت محدود می‌کند و اثربخشی داروها را کاهش می‌دهد، زیرا بدن برای جذب آن‌ها به جریان خون با مشکل مواجه می‌شود. غلبه بر این سد انرژی بلوری یکی از چالش‌های اصلی در فرمولاسیون و دارورسانی است که محققان را بر آن داشته تا برای یافتن راه‌حل به نمودارهای فازی روی آورند.

با فرموله کردن یک مخلوط یوتکتیک، داروسازان می‌توانند حالت فیزیکی یک دارو را بدون تغییر هویت شیمیایی پایه آن به شدت تغییر دهند. یک مثال کلاسیک، ترکیب لیدوکائین و پریلوکائین است؛ دو بی‌حس‌کننده موضعی که در حالت خالص و جداگانه خود، پودرهای جامد و پایداری در دمای استاندارد اتاق هستند. با بهره‌گیری از همان مکانیک اختلال شبکه که در آلیاژهای فلزی استفاده می‌شود، شیمیدانان می‌توانند این دو پودر جامد را مجبور به تداخل با یکدیگر کنند و رفتار آن‌ها را در دمای محیط اساساً تغییر دهند.[4]

وقتی این دو با نسبت دقیق ۱ به ۱ مخلوط شوند، شبکه‌های بلوری آن‌ها چنان عمیق یکدیگر را مختل می‌کنند که نقطه ذوب یوتکتیک سیستم ترکیبی به تنها ۱۶ درجه سانتی‌گراد (یا ۶۱ درجه فارنهایت) کاهش می‌یابد. از آنجا که این آستانه پایین‌تر از دمای استاندارد اتاق است، مخلوط حاصل به صورت یک روغن شفاف و پایدار وجود خواهد داشت. این حالت مایع اجازه می‌دهد تا بی‌حس‌کننده‌ها به یک کرم موضعی بسیار مؤثر تبدیل شوند که به راحتی در سد پوستی نفوذ می‌کند؛ دستاوردی که اگر داروها در حالت پودر جامد خود باقی می‌ماندند، غیرممکن بود.[4]

مایعات یوتکتیک مشابهی در دمای اتاق را می‌توان با استفاده از ترکیبات آلی رایج ساخت. منتول و کافور که هر دو در دمای اتاق جامد هستند، وقتی در نسبت‌های ۸ به ۲ تا ۵ به ۵ مخلوط شوند، یک یوتکتیک مایع تشکیل می‌دهند. این ویژگی فیزیکی به طور گسترده در آماده‌سازی‌های ترکیبی داروخانه و مسکن‌های موضعی بدون نسخه استفاده می‌شود. با تکیه بر کاهش یوتکتیک به جای افزودن حلال‌های شیمیایی، فرمولاتورها می‌توانند داروهای مایع غلیظی بسازند که دوز بالاتری از مواد موثره را مستقیماً به ناحیه آسیب‌دیده می‌رسانند.[4]

نیروی محرکه ترمودینامیکی در پس این کاهش حرارتی عمیق، اساساً ریشه در آنتروپی دارد. حالت مایع یک مخلوط ذاتاً نامنظم‌تر از حالت مایع یک ماده خالص است و بنابراین مقدار آنتروپی بسیار بالاتری دارد. از آنجا که طبیعت حالت‌های با آنتروپی بالاتر را ترجیح می‌دهد، مخلوط مایع از نظر ترمودینامیکی در مقایسه با شبکه جامد منظم بسیار مطلوب‌تر می‌شود. این پایداری افزایش‌یافته فاز مایع به این معنی است که برای خارج کردن سیستم از حالت جامد به گرمای کمتری نیاز است.[1]

از آنجا که مخلوط مایع از نظر ترمودینامیکی پایدارتر است، شبکه جامد باید کمتر گرم شود تا انتقال فاز رخ دهد. در اصطلاحات شیمی فیزیک، منحنی انرژی آزاد گیبس فاز مایع، منحنی‌های انرژی آزاد فازهای جامد را در دمای بسیار پایین‌تری قطع می‌کند. این تقاطع، نقطه یوتکتیک را روی نمودار ایجاد می‌کند که نشان‌دهنده لحظه دقیقی است که در آن انرژی آزاد مایع و دو فاز جامد کاملاً متعادل و در تعادل هستند.[1]

در کاربردهای صنعتی سنگین، کنترل دقیق روی نقطه یوتکتیک هم مسئله ایمنی و هم کارایی عملیاتی است. راهنمای فنی سال ۲۰۲۵ از ایپسین گلوبال هشدار می‌دهد: «هنگامی که یک رویداد یوتکتیک غیرمنتظره در کوره خلأ رخ می‌دهد، این فرآیند می‌تواند قطعات را تاب دهد، شکنندگی یا سختی غیرمنتظره ایجاد کند، یا قطعات و تجهیزات شما را ذوب کرده و به یک گودال مذاب تبدیل کند.» این ذوب فاجعه‌بار به این دلیل رخ می‌دهد که اپراتورها تعاملات نمودار فازی بین فلزات مختلفی را که در مجاورت نزدیک تحت حرارت بالا قرار گرفته‌اند، در نظر نمی‌گیرند.[3]

اگر دو فلز ناسازگار در دماهای بالا داخل کوره با هم تماس پیدا کنند، می‌توانند باعث ذوب موضعی در نقطه تماس دقیق خود شوند، حتی اگر کوره بسیار پایین‌تر از نقطه ذوب هر یک از فلزات خالص کار کند. این ذوب ناشی از تماس، یک پیامد عملی و مستقیم از دره حرارتی نمودار فازی است. با نفوذ اتم‌ها در مرز بین دو فلز، آن‌ها یک لایه میکروسکوپی از مخلوط یوتکتیک تشکیل می‌دهند که فوراً مایع می‌شود و به طور بالقوه قطعات گران‌قیمت را از بین برده و خطوط تولید را متوقف می‌کند.[3]

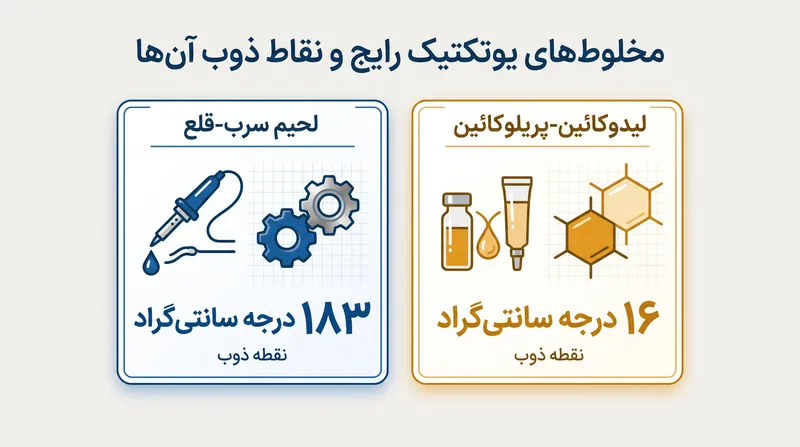

در مقابل، واکنش‌های یوتکتیک عمدی، مکانیک پایه لحیم‌کاری و لحیم‌کاری سخت را در تولید لوازم الکترونیکی تشکیل می‌دهند. لحیم الکتریکی سنتی سرب-قلع بر یک ترکیب یوتکتیک دقیق متشکل از ۶۳ درصد قلع و ۳۷ درصد سرب متکی است که دقیقاً در دمای ۱۸۳ درجه سانتی‌گراد ذوب می‌شود. این دما بسیار پایین‌تر از نقاط ذوب قلع خالص یا سرب خالص است و به تکنسین‌ها اجازه می‌دهد سیم‌های مسی ظریف و قطعات برد مدار را بدون اعمال گرمای محیطی که به زیرلایه‌های پلاستیکی اطراف یا ریزتراشه‌های حساس آسیب برساند، به هم متصل کنند.[4]

این نقطه ذوب دقیق و هم‌نهشت تضمین می‌کند که لحیم به محض خنک شدن از هویه، فوراً جامد می‌شود. این انتقال سریع از تشکیل اتصالات ضعیف، شکسته یا «سرد» جلوگیری می‌کند که اغلب در صورت اختلال در اتصال مکانیکی در حالی که فلز در حالت نیمه‌جامد و خمیری قرار دارد، رخ می‌دهند. با دور زدن کامل منطقه دوفازی، لحیم یوتکتیک یک اتصال الکتریکی تمیز و قابل‌اعتماد را تضمین می‌کند که می‌تواند در برابر تنش‌های مکانیکی و چرخه‌های حرارتی در طول عمر دستگاه مقاومت کند.[4]

بررسی‌های ترمودینامیکی پیشرفته، مانند مواردی که از گرماسنجی روبشی تفاضلی استفاده می‌کنند، همچنان به نقشه‌برداری از این مرزهای فازی با دقت فزاینده در آزمایشگاه‌های مدرن ادامه می‌دهند. با اندازه‌گیری دقیق جریان حرارت به داخل و خارج از یک نمونه در حالی که به آرامی گرم می‌شود، محققان می‌توانند دمای یوتکتیک و آنتالپی ذوب را برای سیستم‌های دوتایی پیچیده مشخص کنند. این اندازه‌گیری‌های حرارتی دقیق به دانشمندان اجازه می‌دهد تا جفت‌های یوتکتیک جدیدی را کشف کنند که می‌توانند در مواد باتری نسل بعدی و فرمولاسیون‌های دارویی پیشرفته استفاده شوند.[2]

این اندازه‌گیری‌های دقیق گرماسنجی تأیید می‌کنند که نقطه یوتکتیک یک حالت ثابت و دقیق است که توسط قوانین بنیادی فیزیک اداره می‌شود. بر اساس قانون فاز گیبس، در فشار اتمسفر ثابت، یک سیستم دوتایی در نقطه یوتکتیک دقیقاً دارای درجه آزادی صفر است. این محدودیت ریاضی به این معنی است که تا زمانی که مایع و دو فاز جامد متمایز در کنار هم وجود دارند، دما و ترکیب کاملاً ثابت می‌مانند و از هرگونه رانش حرارتی تا زمانی که انتقال فاز به طور کامل انجام شود، جلوگیری می‌کند.

درک نمودار فازی و نقطه یوتکتیک یک نقشه بسیار پیش‌بینی‌کننده برای رفتار مواد در چندین رشته علمی ارائه می‌دهد. این درک به مهندسان مکانیک اجازه می‌دهد آلیاژهای سفارشی طراحی کنند که به راحتی در دماهای پایین‌تر ریخته‌گری شوند، به داروسازان کمک می‌کند داروهای نجات‌بخشی بسازند که به سرعت در جریان خون جذب شوند، و به تکنسین‌های صنعتی امکان می‌دهد از خرابی‌های فاجعه‌بار ذوب در محیط‌های با دمای بالا جلوگیری کنند. با نقشه‌برداری از این دره‌های حرارتی، نمودار فازی اختلاط آزمون و خطا را به یک علم دقیق و قابل محاسبه تبدیل می‌کند که زیربنای تولید مدرن و دارورسانی است.[5]

توانایی دستکاری نقاط ذوب تنها با تغییر نسبت‌های اختلاط، یکی از قدرتمندترین و ظریف‌ترین ابزارها در علم مواد باقی مانده است. این موضوع ثابت می‌کند که معماری فیزیکی و چینش هندسی یک مخلوط در تعیین رفتار ماکروسکوپی آن به اندازه هویت شیمیایی پایه‌اش مهم است. چه در اتصال سیم‌های مسی با لحیم سرب-قلع و چه در انتقال بی‌حس‌کننده‌های موضعی از طریق پوست، نقطه یوتکتیک نشان می‌دهد که چگونه می‌توان از اختلال ساختاری در سطح اتمی برای حل چالش‌های پیچیده مهندسی بهره برد.[5]
