رویکرد وی-بار و آر-بار: مکانیک مداری نسبی چگونه ملاقات و اتصال فضاپیماها را تعیین می‌کند

برای اتصال دو فضاپیما که با سرعت ۲۸٬۰۰۰ کیلومتر بر ساعت حرکت می‌کنند، مهندسان باید میان تقرب در امتداد بردار سرعت (V-Bar) یا بردار شعاعی (R-Bar) یکی را انتخاب کنند و تعادلی میان بهره‌وری سوخت و ترمز طبیعی مداری ایجاد نمایند. رویکرد وی-بار با حرکت در مسیر مداری هدف، مصرف پیشرانه را به حداقل می‌رساند، در حالی که رویکرد آر-بار از گرادیان گرانش زمین بهره می‌برد تا در صورت از کار افتادن پیشرانه‌ها، فضاپیمای در حال نزدیک شدن را به طور طبیعی از هدف دور کند.[2][3]

فیزیک مدار نزدیک زمین ایجاب می‌کند که یک خلبان نمی‌تواند به سادگی فضاپیما را به سمت هدف نشانه رفته و موتورها را روشن کند. از آنجا که سرعت مداری تعیین‌کننده ارتفاع مداری است، اعمال رانش رو به جلو باعث افزایش ارتفاع مدار فضاپیما شده و در نتیجه سرعت آن را نسبت به هدف کاهش می‌دهد. این محیط خلاف شهود، برای مدیریت کیلومترهای پایانی یک ملاقات مداری به مجموعه‌ای تخصصی از مدل‌های ریاضی نیاز دارد.[3]

پایه و اساس این مانورها در معادلات هیل (Hill's Equations) که به معادلات کلوهسی-ویلتشایر (Clohessy-Wiltshire) نیز معروف است و در سال ۱۹۶۰ توسعه یافت، نهفته است. همان‌طور که در یادداشت‌های مهندسی سیستم‌های فضایی نوشته کایل نیمایر (Kyle Niemeyer) به تفصیل آمده است، این معادلات حرکت نسبی میان دو جسم در مدار را با فرض اینکه هدف در یک مسیر دایره‌ای قرار دارد، خطی می‌کنند.

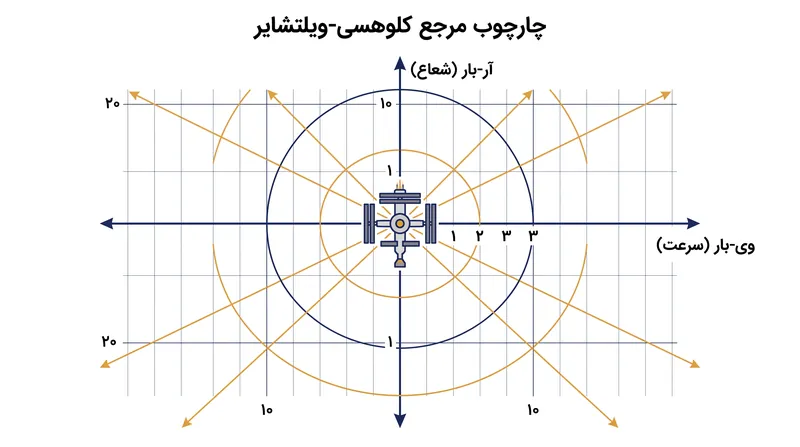

این یادداشت‌های مهندسی تصریح می‌کنند: «چارچوب کلوهسی-ویلتشایر مبنای ریاضی تمام عملیات‌های مجاورتی مدرن را فراهم می‌کند» و یک سیستم مختصات چرخان را با مرکزیت هدف ایجاد می‌نماید.[1][2]

در این سیستم مختصات، وی-بار نشان‌دهنده محوری در امتداد بردار سرعت هدف است — در واقع همان مسیری که ایستگاه فضایی در آن حرکت می‌کند. تقرب در امتداد وی-بار به این معناست که فضاپیمای تعقیب‌کننده در همان مدار، مستقیماً در جلو یا پشت هدف قرار دارد.[1][3]

مزیت اصلی رویکرد وی-بار، بهره‌وری پیشرانه است. از آنجا که هر دو فضاپیما دارای ارتفاع و سرعت مداری یکسانی هستند، نیروهای گرانشی نسبی نزدیک به صفر است. وسیله نقلیه تعقیب‌کننده برای طی کردن فاصله، تنها نیاز به صرف مقدار کمی دلتا-وی (Delta-V) دارد — که اغلب در کسری از متر بر ثانیه اندازه‌گیری می‌شود — و این امر آن را به روشی ارجح برای ماموریت‌هایی با محدودیت‌های جرمی سخت‌گیرانه تبدیل می‌کند.[2]

با این حال، رویکرد وی-بار یک خطر حیاتی به همراه دارد: اگر پیشرانه‌های فضاپیمای در حال نزدیک شدن از کار بیفتند، تکانه آن، فضاپیما را مستقیماً به سمت هدف هدایت می‌کند. این فقدان ایمنی غیرفعال به این معناست که هرگونه نقص سخت‌افزاری در ده‌ها متر پایانی می‌تواند به یک برخورد فاجعه‌بار در سرعت‌های مداری منجر شود.[3]

برای کاهش این خطر، مهندسان رویکرد آر-بار را توسعه دادند. آر-بار یا محور شعاع (Radius Bar)، محوری است که از مرکز زمین امتداد یافته و از فضاپیمای هدف عبور می‌کند. یک تقرب آر-بار معمولاً شامل حرکت وسیله نقلیه تعقیب‌کننده از سمت پایین و مستقیماً به سوی هدف است.[2][3]

تقرب از پایین، فضاپیمای تعقیب‌کننده را در مداری اندکی پایین‌تر و در نتیجه سریع‌تر قرار می‌دهد. برای ماندن دقیقاً در زیر هدف، وسیله نقلیه تعقیب‌کننده باید به طور مداوم پیشرانه‌های خود را روشن کند تا در برابر سرعت مداری طبیعی خود ترمز نماید. اگرچه این کار پیشرانه بیشتری مصرف می‌کند، اما یک پروفایل ایمنی بسیار مطلوب ایجاد می‌نماید.[2]

اگر یک فضاپیما در طول تقرب آر-بار دچار از دست دادن کامل نیروی محرکه شود، مکانیک مداری کنترل را به دست می‌گیرد. فضاپیمای پایین‌تر و سریع‌تر به طور طبیعی از هدف پیشی گرفته و به دلیل فقدان رانش رو به بالا، شروع به سقوط به مداری پایین‌تر می‌کند. این اثر گرادیان گرانش تضمین می‌کند که وسیله نقلیه بدون نیاز به مانورهای گریز، به طور غیرفعال از ایستگاه دور شود.[3][6]

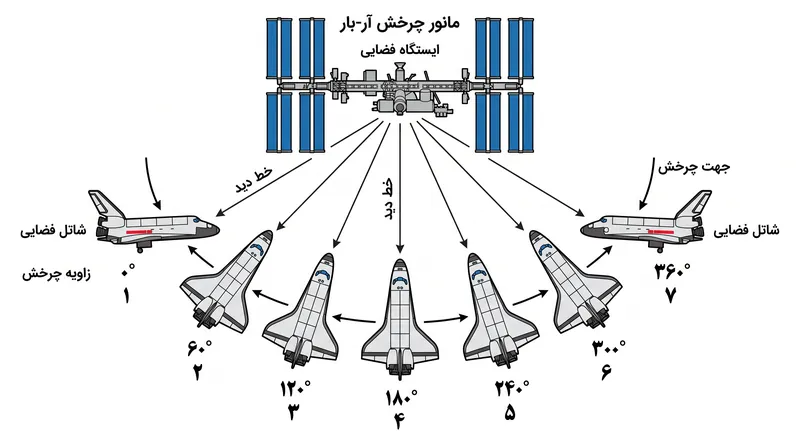

رویکرد آر-بار در ۵ ژوئیه ۲۰۰۵، در جریان ماموریت STS-114، در سطح گسترده‌ای مورد توجه عموم قرار گرفت. همان‌طور که توسط ناسا مستند شده است، شاتل فضایی دیسکاوری اولین مانور چرخش آر-بار را اجرا کرد. فرمانده آیلین کالینز (Eileen Collins) مدارگرد را به موقعیتی در ۱۸۰ متری و دقیقاً در زیر ایستگاه فضایی بین‌المللی هدایت کرد و یک چرخش ۳۶۰ درجه‌ای به سمت عقب انجام داد.[5]

این مانور به خدمه ایستگاه اجازه داد تا از سیستم حفاظت حرارتی شاتل عکس‌برداری کنند؛ اقدامی که واکنشی مستقیم به فاجعه کلمبیا بود. موقعیت آر-بار به طور خاص به این دلیل انتخاب شد که یک نقطه دید پایدار و از نظر غیرفعال ایمن را برای بازرسی ۱۰ دقیقه‌ای پیش از آغاز توالی نهایی اتصال فراهم می‌کرد.[5]

امروزه، انتخاب میان وی-بار و آر-بار به طور فزاینده‌ای توسط سیستم‌های خودکار مدیریت می‌شود. بر اساس یک مقاله فنی در سال ۲۰۰۳ توسط شرکت مایکروکازم (Microcosm Inc) در زمینه فناوری‌های ملاقات و اتصال خودکار، گذار از تقرب‌های تحت هدایت انسان به تقرب‌های کنترل‌شده توسط رایانه، نیازمند تلفیق حسگرهای قدرتمند و محاسبه مجدد مسیر در زمان واقعی است.[6]

محیط‌های نرم‌افزاری مانند متلب (MATLAB) و سیمولینک (Simulink) از شرکت مث‌ورکس (MathWorks) اکنون برای مدل‌سازی این حرکات نسبی با ۶ درجه آزادی استفاده می‌شوند. بلوک‌های ملاقات فضایی آن‌ها به مهندسان اجازه می‌دهد تا نویز حسگرها، خطای پیشرانه‌ها و اختلالات مداری را شبیه‌سازی کنند و اطمینان حاصل نمایند که منطق خودکار می‌تواند محیط پویای چارچوب کلوهسی-ویلتشایر را مدیریت کند.[4]

با گسترش صنعت فضایی تجاری و برنامه‌ریزی برای چندین ایستگاه فضایی خصوصی در دهه ۲۰۳۰، استانداردسازی این رویکردها به امری حیاتی تبدیل می‌شود. وسایل نقلیه از سازندگان مختلف باید بر سر کریدورهای تقرب، مناطق ممنوعه و محرک‌های لغو عملیات به توافق برسند.[7]

رویکرد آر-بار به طور فزاینده‌ای در حال تبدیل شدن به گزینه پیش‌فرض برای وسایل نقلیه باری بدون سرنشین است، جایی که هزینه پیشرانه اضافی در برابر ضرورت مطلق محافظت از ایستگاه هدف سرنشین‌دار رنگ می‌بازد. در مقابل، وسایل نقلیه سرنشین‌دار با خلبانان انسانی که آماده به دست گرفتن کنترل دستی هستند، همچنان به طور مکرر از تقرب‌های وی-بار برای بهینه‌سازی ذخایر محدود سوخت خود استفاده می‌کنند.[6][7]

معماری لجستیک مداری همچنان توسط این دو بردار تعریف خواهد شد. در حالی که مهندسان برای پروفایل‌های ملاقات سریع‌تر و تحویل محموله‌های سنگین‌تر تلاش می‌کنند، فیزیک بنیادی وی-بار و آر-بار به عنوان محدودیت‌های غیرقابل مذاکره‌ای باقی می‌مانند که بر نحوه ساخت زیرساخت‌ها در مدار نزدیک زمین توسط بشر حاکم هستند.[2][7]
