سازوکار تهویه‌کننده‌های بازیابی انرژی و حرارت (ERV و HRV): خانه‌ها چگونه بدون اتلاف گرما نفس می‌کشند؟

بیشتر مردم تصور می‌کنند که برای بهینه‌سازی مصرف انرژی در خانه، باید آن را کاملاً آب‌بندی و عایق‌بندی کرد تا هوای مطبوع گران‌قیمت داخل خانه حفظ شود. اما یک خانه کاملاً آب‌بندی شده، بستری برای هوای کهنه، رطوبت محبوس و تجمع آلاینده‌های داخلی مانند ترکیبات آلی فرار و دی‌اکسید کربن است. وقتی خانه نتواند نفس بکشد، کیفیت هوای داخلی به سرعت کاهش می‌یابد و ساکنان احساس خستگی و ناراحتی می‌کنند. راه‌حل این نیست که صرفاً پنجره‌ای را باز کنیم و اجازه دهیم گرمای گران‌بها به بیرون فرار کند. در عوض، پاسخ در تهویه مکانیکی نهفته است—به‌طور خاص، نصب یک تهویه‌کننده بازیابی انرژی (ERV) یا تهویه‌کننده بازیابی حرارت (HRV).[3]

همانطور که مقررات ساختمانی مدرن به طور فزاینده‌ای پوسته ساختمان‌ها را برای کاهش تقاضای کلی انرژی، سختگیرانه‌تر می‌کنند، نفوذ طبیعی هوای تازه از طریق شکاف‌ها و درزها به شدت کاهش یافته است. خانه‌ها همچنان به شدت به هوای تازه بیرونی نیاز دارند تا محیطی سالم را حفظ کنند، اما این نیاز باید بدون افزایش هزینه‌های گرمایش و سرمایشی که عایق‌بندی محکم برای صرفه‌جویی در آن‌ها طراحی شده بود، برآورده شود. اینجاست که تهویه‌کننده‌های بازیابی وارد عمل می‌شوند و به طور مداوم هوای کهنه داخلی را با هوای فیلتر شده بیرونی مبادله می‌کنند، در حالی که انرژی حرارتی‌ای را که در غیر این صورت به محیط بیرون از دست می‌رفت، بازیابی می‌کنند.[2]

هر دو دستگاه HRV و ERV دقیقاً همان مشکل اصلی را با استفاده از یک رویکرد مکانیکی بسیار مشابه حل می‌کنند. این واحدها معمولاً از دو فن پروانه‌ای موتوری و دو جریان هوای کاملاً مجزا که در یک کابینت فلزی واحد قرار گرفته‌اند، استفاده می‌کنند. هنگامی که هوای گرم و کهنه از فضای داخلی خانه خارج می‌شود، مجبور می‌شود از یک هسته مرکزی تبادل حرارت عبور کند. دقیقاً در همان زمان، هوای سرد و تازه از بیرون کشیده شده و در جهت مخالف از همان هسته عبور می‌کند.[1]

ویژگی مکانیکی حیاتی این فرآیند این است که دو جریان هوا هرگز واقعاً با یکدیگر مخلوط نمی‌شوند. آن‌ها در کانال‌های بافته شده هسته از کنار هم عبور می‌کنند و اجازه می‌دهند انرژی حرارتی از هوای خروجی به طور مستقیم به هوای تازه ورودی منتقل شود. در اوج زمستان، هوای گرم خروجی، هوای تازه و یخ‌زده را قبل از ورود به فضای زندگی پیش‌گرم می‌کند. در تابستان سوزان، هوای خنک خروجی، هوای گرم ورودی را پیش‌سرد می‌کند و شدت گرمای آن را می‌گیرد.

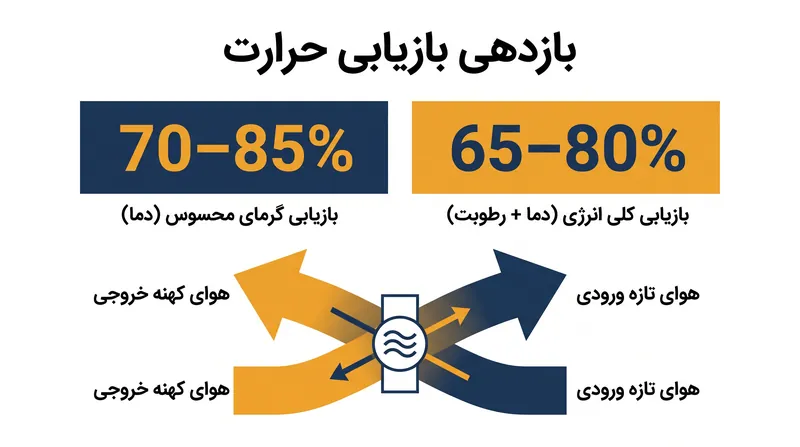

این فرآیند تبادل غیرفعال، مقدار زیادی از انرژی حرارتی را که در غیر این صورت کاملاً هدر می‌رفت، بازیابی می‌کند. بازدهی بازیابی گرمای محسوس برای واحدهای مسکونی مدرن معمولاً در ظرفیت جریان هوای نامی آن‌ها بین ۷۰٪ تا ۸۵٪ متغیر است. این بدان معناست که به جای اینکه کوره یا سیستم تهویه مطبوع مرکزی شما مجبور باشد ۱۰۰٪ هوای تازه ورودی را از ابتدا مطبوع کند، تنها باید ۱۵٪ تا ۳۰٪ باقی‌مانده از بار حرارتی را مدیریت کند، که منجر به صرفه‌جویی عمیق در هزینه‌های آب و برق در طول عمر تجهیزات می‌شود.

در حالی که این دو دستگاه از بیرون یکسان به نظر می‌رسند، تفاوت اساسی بین HRV و ERV به یک عامل حیاتی برمی‌گردد: مدیریت رطوبت. برای درک اینکه چرا این موضوع اهمیت دارد، باید تفاوت ترمودینامیکی بین گرمای محسوس و گرمای نهان را درک کنید. گرمای محسوس دمای خامی است که می‌توانید به راحتی با یک دماسنج دیواری استاندارد اندازه‌گیری کنید. از سوی دیگر، گرمای نهان، انرژی‌ای است که مستقیماً به رطوبت موجود در هوا گره خورده است و تعیین می‌کند که محیط داخلی چقدر برای بدن انسان مرطوب، چسبنده یا خشک احساس می‌شود.[2]

HRV یا تهویه‌کننده بازیابی حرارت، برای انتقال تنها گرمای محسوس طراحی شده است. هسته یک HRV معمولاً از آلومینیوم موج‌دار یا یک ماده پلاستیکی سخت ساخته می‌شود که به عنوان یک مانع فیزیکی مطلق بین دو جریان هوا عمل می‌کند. این هسته اجازه می‌دهد دما از دیواره‌های نازک آن عبور کند، اما مطلقاً هیچ رطوبتی در این فرآیند مبادله نمی‌شود. رطوبت محکم در سمت اصلی جریان هوای خود باقی می‌ماند، به این معنی که هر رطوبتی که داخل خانه باشد، مستقیماً به بیرون تخلیه می‌شود.[1]

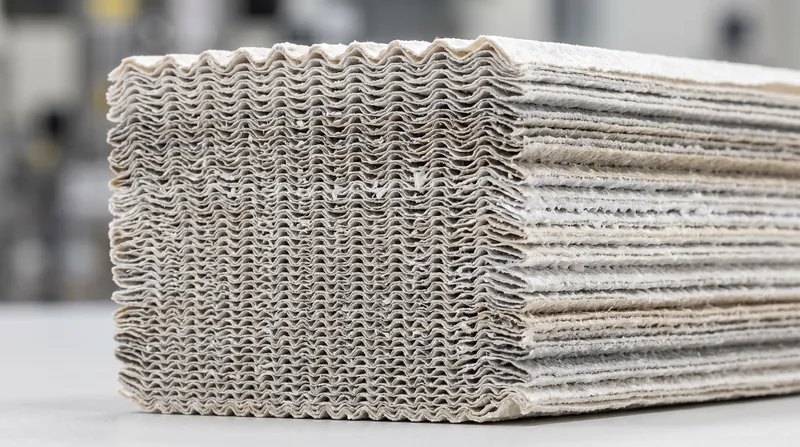

ERV یا تهویه‌کننده بازیابی انرژی، این فرآیند را یک قدم فراتر می‌برد و هم گرمای محسوس و هم انرژی نهان را منتقل می‌کند. به جای آلومینیوم جامد، هسته ERV از یک غشای نفوذپذیر تخصصی یا پوشش داده شده با ماده جاذب رطوبت (دسیکانت) استفاده می‌کند. این ماده پیشرفته به مولکول‌های میکروسکوپی بخار آب اجازه می‌دهد تا از جریان هوای با رطوبت بالاتر مستقیماً به جریان هوای با رطوبت پایین‌تر مهاجرت کنند، در حالی که حجم واقعی هوا را کاملاً جدا نگه می‌دارد. از آنجایی که هم دما و هم رطوبت به طور فعال منتقل می‌شوند، مهندسان ERVها را به عنوان دستگاه‌های آنتالپیک کامل طبقه‌بندی می‌کنند.[1]

این قابلیت انتقال رطوبت، نحوه تعامل سیستم تهویه با اقلیم خاص خانه شما را به طور اساسی تغییر می‌دهد. در طول یک زمستان یخبندان، ERV گرمای هوای خروجی را جذب می‌کند و همزمان رطوبت داخلی را حفظ کرده و آن رطوبت را به هوای تازه ورودی بسیار خشک باز می‌گرداند. این امر در اقلیم‌های سرد شمالی که خانه‌ها در طول فصل طولانی گرمایش تمایل به خشک شدن ناراحت‌کننده دارند، بسیار مفید است و اغلب باعث ایجاد الکتریسیته ساکن، خشکی پوست، جمع شدن کفپوش‌های چوبی و تحریک تنفسی برای ساکنان می‌شود.[3]

در تابستان، ERV جادوی خود را به صورت معکوس برای محافظت از محیط داخلی به کار می‌گیرد. در حالی که هوای تازه ورودی را پیش‌سرد می‌کند، هسته جاذب رطوبت همچنین بخش قابل توجهی از رطوبت بیرونی را حذف کرده و آن رطوبت سنگین را مستقیماً به هوای خروجی منتقل می‌کند. این گام حیاتی میزان افزایش رطوبت داخلی توسط هوای گرم و مرطوب بیرونی را محدود می‌کند، بار سرمایش نهان روی سیستم تهویه مطبوع مرکزی شما را به شدت کاهش می‌دهد و از اینکه خانه مانند یک باتلاق مرطوب و ناراحت‌کننده احساس شود، جلوگیری می‌کند.

از آنجایی که ERVها انتقال پیچیده دما و رطوبت را مدیریت می‌کنند، عملکرد کلی آن‌ها با معیاری به نام بازدهی کلی بازیابی (TRE) اندازه‌گیری می‌شود که معمولاً بین ۶۵٪ تا ۸۰٪ قرار دارد. در حالی که این عدد کمی پایین‌تر از نرخ بازیابی محسوس خام یک HRV است، TRE تصویر بسیار دقیق‌تر و جامع‌تری از انرژی واقعی صرفه‌جویی شده در اقلیم‌های مرطوب یا بسیار خشک ارائه می‌دهد، جایی که مدیریت رطوبت به اندازه کنترل دمای پایه، پرهزینه و انرژی‌بر است.[2]

انتخاب بین این دو فناوری کاملاً به منطقه اقلیمی محلی شما و نیازهای معماری خاص خانه شما بستگی دارد. در اقلیم‌های گرم و مرطوب مانند فلوریدا یا سواحل خلیج فارس، ERVها تقریباً همیشه انتخاب بهتری هستند زیرا به طور فعال رطوبت هوای ورودی بیرونی را پیش‌زدایی می‌کنند. بدون این انتقال رطوبت نهان، پمپاژ هوای مرطوب بیرونی به داخل خانه در تمام طول تابستان، سیستم تهویه مطبوع را کاملاً تحت فشار قرار می‌دهد و منجر به قبوض هنگفت، کاهش عمر تجهیزات و پتانسیل رشد خطرناک کپک در داخل کانال‌ها می‌شود.

در مقابل، در اقلیم‌های بسیار سرد و خشک، اگر هدف اصلی صاحب خانه تخلیه شدید رطوبت اضافی داخلی باشد که توسط پخت و پز روزانه، نظافت و دوش گرفتن تولید می‌شود، ممکن است HRV گزینه ارجح باشد. با این حال، اگر خانه با استانداردهای عایق‌بندی بسیار محکم ساخته شده باشد و رطوبت داخلی در زمستان به طور منظم زیر ۳۰٪ کاهش یابد، ERV می‌تواند به حفظ آن رطوبت محیطی ضروری کمک کند. این امر به ساکنان اجازه می‌دهد تا راحت و سالم بمانند بدون اینکه به شدت به رطوبت‌سازهای مکمل کل خانه که انرژی‌بر و نیازمند نگهداری زیاد هستند، وابسته باشند.[3]

صرف نظر از نوع هسته انتخابی، هر دو سیستم مستقیماً با سیستم تهویه مطبوع کل خانه از طریق کانال‌کشی فلزی استاندارد یا انعطاف‌پذیر ادغام می‌شوند. آن‌ها می‌توانند با کانال‌کشی اختصاصی و مستقل که به اتاق‌های خاص هدایت می‌شود—مانند کشیدن هوای کهنه مستقیماً از حمام‌ها و آشپزخانه‌ها در حالی که هوای تازه را منحصراً به اتاق خواب‌ها می‌رساند—نصب شوند، یا می‌توانند مستقیماً به پلنوم برگشت هوا در واحد مرکزی متصل شوند تا هوای تازه مطبوع شده را به طور یکنواخت در سراسر خانه در کنار گرمایش و سرمایش اصلی توزیع کنند.

واحدهای تهویه مدرن به طور فزاینده‌ای از موتورهای ECM با سرعت متغیر برای عملکرد هوشمند و کنترل شده بر اساس تقاضا استفاده می‌کنند. به جای کار مداوم با نرخ ثابت و ناکارآمد، این سیستم‌های پیشرفته می‌توانند جریان هوای خود را بر اساس حسگرهای اشغال، برنامه‌های خانه هوشمند یا مانیتورهای دی‌اکسید کربن داخلی تنظیم کنند. این تضمین می‌کند که خانه دقیقاً همان مقدار هوای تازه‌ای را که در هر لحظه نیاز دارد، دریافت کند و کیفیت هوای داخلی و سلامت ساکنان را به حداکثر برساند، بدون اینکه حتی یک وات نیروی فن غیرضروری در یک خانه خالی هدر رود.[3]
