چگونه هندسه سوخت جامد موتور موشک، منحنی زمان-رانش را تعیین میکند
تمام پروفایل پروازی یک موشک سوخت جامد - از شتاب اولیه پرتاب تا صعود پیوسته آن - به صورت فیزیکی در شکل سوخت آن حک شده است. طراحان با مهندسی حفرههای پیچیده سهبعدی درون پیشرانه، منحنی زمان-رانش را پیش از وقوع احتراق برنامهریزی میکنند.
به قلم بهنام امینی
این خبر را به اشتراک بگذارید
- مهندسان هوافضا
- تمرکز بر بهینهسازی هندسه بلوک سوخت برای به حداکثر رساندن ظرفیت محموله و سازگاری ماموریت.
- شیمیدانان پیشرانه
- تمرکز بر تعامل میان نرخهای سوختن شیمیایی و پسروی سطح هندسی.
- متخصصان تولید
- تمرکز بر محدودیتهای فیزیکی و یکپارچگی ساختاری قالبگیری اشکال پیچیده سهبعدی.
دیدگاههایی که این گزارش پوشش نداده
- افسران دینامیک پرواز
- تنظیمگران ایمنی موتورهای سوخت جامد
نکات کلیدی
- موتورهای سوخت جامد را نمیتوان به صورت فعال کنترل کرد؛ پروفایل رانش آنها از پیش توسط شکل فیزیکی بلوک پیشرانه تعیین میشود.
- رانش تولید شده در هر لحظه، نسبت مستقیمی با مساحت سطح در حال سوختن پیشرانه دارد.

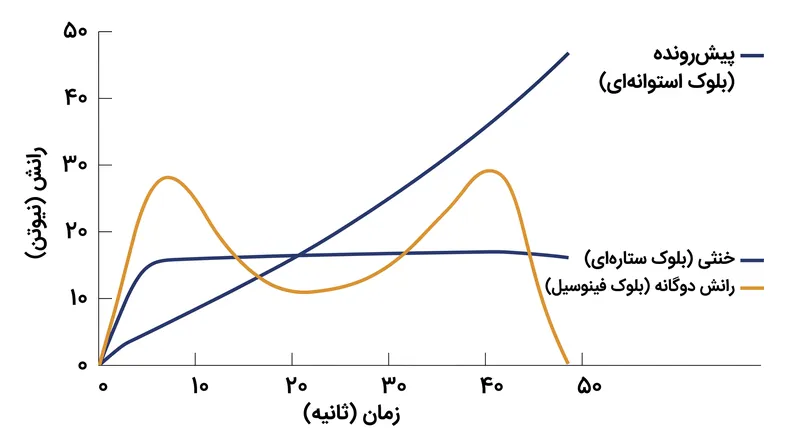

- بلوکهای استوانهای ساده رانش پیشرونده تولید میکنند، در حالی که اشکال پیچیدهای مانند ستاره یا فینوسیل برای دستیابی به پروفایلهای رانش خنثی یا دوگانه استفاده میشوند.
- بهینهسازی هندسه بلوک سوخت نیازمند ایجاد تعادل میان منحنی رانش مطلوب، یکپارچگی ساختاری و حجم کل پیشرانهای است که در محفظه جای میگیرد.

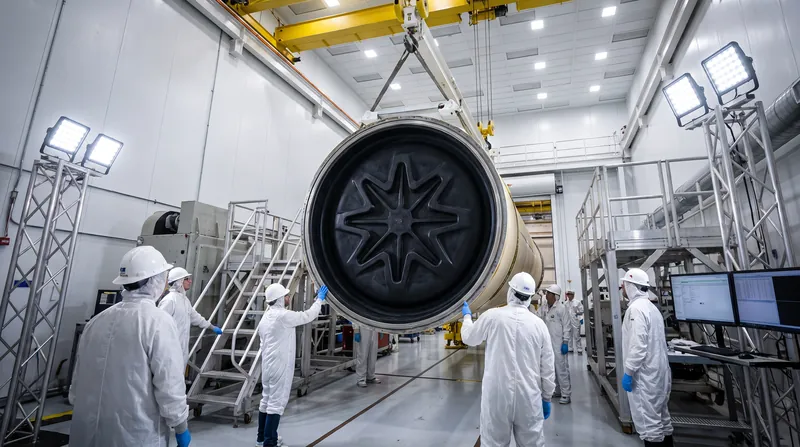

هنگامی که یک بوستر سوخت جامد مشتعل میشود، تمام پروفایل پروازی آن - از شتاب اولیه روی سکوی پرتاب تا سوختن پیوسته در لایههای فوقانی جو - از پیش به صورت فیزیکی در شکل سوخت آن حک شده است. برخلاف موتورهای سوخت مایع که برای کنترل افزایش یا کاهش رانش به توربوپمپها و سیستمهای پیچیده دریچهبندی وابستهاند، یک موتور سوخت جامد هیچ قطعه متحرکی ندارد. در اینجا، خود سوخت نقش کنترلکننده را ایفا میکند. شکل هندسی هسته توخالی که در مرکز بلوک پیشرانه امتداد یافته است، دقیقاً تعیین میکند که در هر میلیثانیه چه مقدار از مساحت سطح در معرض شعله قرار گیرد.[1][5]
این وابستگی به شکل فیزیکی، فرآیند قالبگیری پیشرانه را از یک مرحله تولید ساده به یک تمرین دقیق در بالستیک داخلی تبدیل میکند. توده بلوک جامد که معمولاً از پیشرانه کامپوزیت آمونیوم پرکلرات (APCP) تشکیل شده است، به شیوهای بسیار قابل پیشبینی میسوزد. با سوختن و پسروی سطح پیشرانه، شکل هسته توخالی تغییر میکند. از آنجا که رانش تولید شده توسط موتور با مساحت لحظهای سطح در حال سوختن نسبت مستقیم دارد، کنترل این مساحت به معنای کنترل شتاب موشک است.[5]
محدودیت بنیادین در فناوری موشکهای سوخت جامد، دائمی بودن آن است. همانطور که در خلاصههای دایرهالمعارفی این فناوری اشاره شده است: «یک موتور ساده سوخت جامد پس از اشتعال نمیتواند خاموش شود، زیرا تمام مواد لازم برای احتراق را درون محفظهای که در آن میسوزند، در خود جای داده است.» اکسیدکننده و سوخت از پیش مخلوط شده و به شکل یک شبکه لاستیکی پخت شدهاند. بنابراین، تنها راه برای برنامهریزی یک منحنی زمان-رانش خاص - مانند فاز بوست با رانش بالا که با فاز پایداری با رانش پایینتر دنبال میشود - مهندسی هندسه اولیه است تا در یک توالی دقیقاً محاسبهشده بسوزد.[5][6]

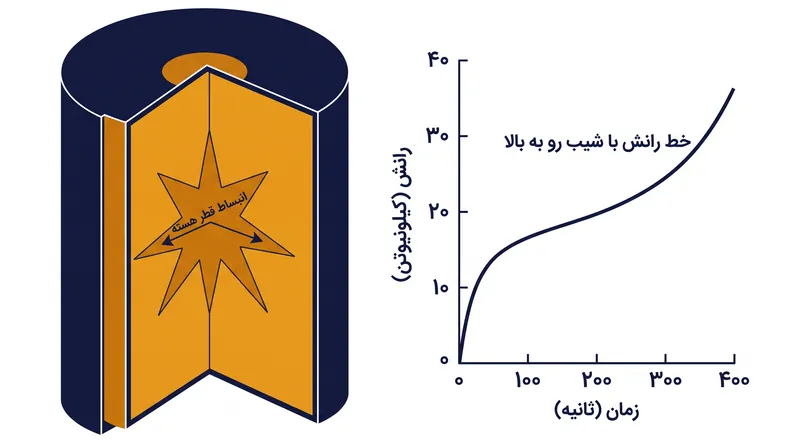

سادهترین هندسه بلوک سوخت، یک لوله استوانهای است که به عنوان پورت دایرهای شناخته میشود. هنگام اشتعال، جبهه شعله به صورت شعاعی از کانال مرکزی به سمت محفظه موتور میسوزد. با انبساط قطر هسته، مساحت سطح در معرض شعله افزایش مییابد. این امر یک منحنی رانش «پیشرونده» تولید میکند: با ادامه پرواز، موتور رانش بیشتر و فشار محفظه بالاتری ایجاد میکند. اگرچه این نوع سوختن برای کاربردهای خاصی مفید است، اما یک احتراق کاملاً پیشرونده اغلب برای پرتابگرهای مداری که برای غلبه بر گرانش و چگالی جو به حداکثر رانش در لحظه برخاستن نیاز دارند، نامطلوب است.
برای دستیابی به یک احتراق «خنثی» - جایی که رانش در طول زمان نسبتاً ثابت میماند - مهندسان اغلب به پیکربندی بلوک ستارهای روی میآورند. با قالبگیری هسته مرکزی به شکل یک ستاره چندپر، مساحت سطح اولیه در حال سوختن به میزان قابلتوجهی افزایش مییابد. با سوختن پرههای ستاره به سمت بیرون، این پرهها در نهایت گرد میشوند و مساحت کل سطح شروع به کاهش میکند، که این امر دقیقاً افزایش محیط استوانه بیرونی را جبران میکند. این تعادل هندسی، فشار محفظه را ثابت نگه داشته و یک منحنی زمان-رانش یکنواخت ایجاد میکند.[2]
برای ماموریتهایی که نیازمند پروفایل رانش دوگانه هستند، مانند موشکهای تاکتیکی که به یک شتاب اولیه سریع و به دنبال آن یک پرواز طولانی نیاز دارند، طراحان از هندسههای سهبعدی پیچیدهتری مانند «فینوسیل» (پره در استوانه) استفاده میکنند. یک بلوک فینوسیل دارای شکافها یا پرههای طولی است که در انتهای عقبی پیشرانه قالبگیری شدهاند. این امر مساحت سطح در حال سوختن را در لحظه اشتعال به حداکثر میرساند و یک جهش عظیم در رانش ایجاد میکند. با سوختن سریع پرهها، هندسه به یک استوانه ساده تغییر مییابد و رانش را برای بقیه مسیر پرواز به سطح پایینتر و پایداری کاهش میدهد.[4][6]
بهینهسازی مدرن این اشکال پیچیده به شدت به دینامیک سیالات محاسباتی و الگوریتمهای تکاملی وابسته است. پژوهشگران در MDPI یافتههایی را در سالهای ۲۰۲۲ و ۲۰۲۳ منتشر کردند که نشان میداد روشهای بهینهسازی چندهدفه میتوانند بلوکهای فینوسیل و شکافدار ماژولار را با دقتی چشمگیر برای تطابق با منحنیهای رانش هدف تنظیم کنند. با تنظیم متغیرهایی مانند ارتفاع پره، تعداد شکافها و شعاع استوانه، این الگوریتمها به درجه تطابق عملکرد (r²) بین ۰/۹۸ تا ۰/۹۹ در برابر پروفایلهای فشار مطلوب دست یافتند.[2][4]
بهینهسازی مدرن این اشکال پیچیده به شدت به دینامیک سیالات محاسباتی و الگوریتمهای تکاملی وابسته است.

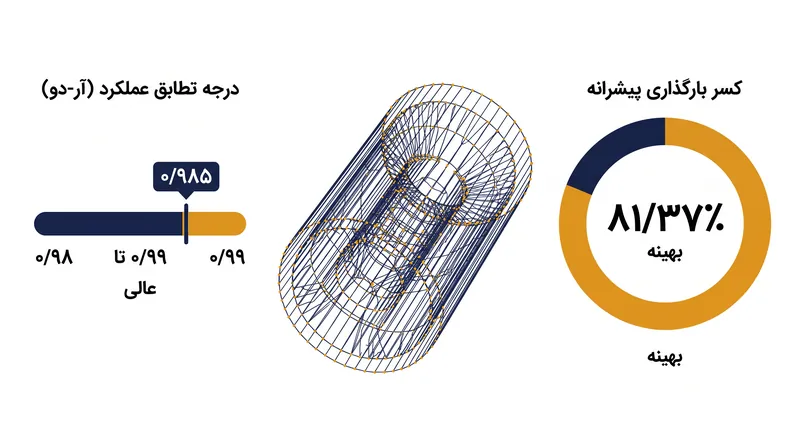

با این حال، ایجاد شکافهای عمیق و ستارههای تیز در پیشرانه، پیامدهایی در زمینه ساختار و حجم به همراه دارد. «هزینه» این هندسه پیچیده، کاهش مقدار کل پیشرانهای است که میتواند در داخل محفظه موتور جای گیرد. در طراحیهای بهینهشده بلوک با رانش دوگانه، کسر بارگذاری پیشرانه - یعنی درصدی از حجم موتور که واقعاً با سوخت پر شده است - اغلب در حدود ۸۱/۳۷٪ است. ۱۸/۶۳٪ باقیمانده، فضای خالی مورد نیاز برای شکلدهی به احتراق اولیه است.[2][6]
بالستیک داخلی این موتورها با جریان گازهای خروجی در طول هسته پیچیدهتر نیز میشود. با سوختن پیشرانه، گاز داغ باید به سمت نازل حرکت کند. اگر پورت مرکزی بیش از حد باریک باشد، جریان گاز با سرعت بالا میتواند سطح پیشرانه را دچار سایش کند که این پدیده به عنوان سوزش فرسایشی شناخته میشود و به طور مصنوعی نرخ سوختن را افزایش میدهد. برای کاهش این اثر، مهندسان معمولاً بلوک سوخت را با نسبت دقیق مساحت پورت به گلوگاه طراحی میکنند تا اطمینان حاصل شود که سرعت گاز به اندازه کافی پایین میماند و از جهشهای غیرقابل پیشبینی فشار جلوگیری میشود.[1][6]
ترکیب شیمیایی پیشرانه نیز نقش مهمی در عملکرد هندسه ایفا میکند. در APCP، اکسیدکننده آمونیوم پرکلرات به ذرات کریستالی با قطر ۱۰ تا ۵۰۰ میکرومتر آسیاب میشود. اندازه این ذرات، همراه با افزودن کاتالیزورهای نرخ سوختن، نرخ پسروی پایه پیشرانه را تعیین میکند - یعنی سرعت پیشروی جبهه شعله به درون توده جامد در یک فشار معین.[5][6]
تعامل میان نرخ پایه سوختن شیمیایی و مساحت سطح هندسی در حال تغییر، فشار تعادلی محفظه را تعیین میکند. در هر لحظه، جرم گاز تولید شده توسط سطح در حال سوختن باید با جرم گازی که از گلوگاه نازل خارج میشود برابر باشد. اگر مساحت در حال سوختن افزایش یابد، فشار محفظه تا رسیدن به یک تعادل جدید بالا میرود. این حلقه بازخورد خودتنظیمگر همان چیزی است که موتورهای سوخت جامد را ذاتاً پایدار میسازد، مشروط بر اینکه هندسه بلوک سوخت باعث ایجاد جهش ناگهانی و ناخواسته در مساحت سطح نشود.[3]
یکپارچگی ساختاری از اهمیت بالایی برخوردار است. اگر بلوک پیشرانه در حین اشتعال یا پرواز ترک بخورد، این ترک فوراً یک مساحت سطح در حال سوختن جدید و برنامهریزینشده ایجاد میکند. این امر میتواند منجر به افزایش فاجعهبار فشار و خرابی موتور شود. در نتیجه، طراحی هندسی نه تنها باید منحنی رانش صحیحی تولید کند، بلکه باید تمرکز تنش را در گوشههای تیز پرههای ستاره یا شکافهای فینوسیل به حداقل برساند.[1][4]
مقیاس این طراحیهای هندسی از موتورهای کوچک آماتور تا بوسترهای عظیم مداری متغیر است. در سال ۱۹۹۸، پرتابگر چهار مرحلهای آتنا ۲ با استفاده از موتورهای جامد کاستور ۱۲۰ در مراحل اول و دوم خود، کاوشگر لونار پراسپکتور را با موفقیت به ماه فرستاد. این بلوکهای عظیم به دقت قالبگیری شده بودند تا بارهای شدید حرارتی و مکانیکی صعود مداری را مدیریت کنند و بر همان اصول بنیادین پسروی مساحت سطح که بر سیستمهای تاکتیکی کوچکتر حاکم است، تکیه داشتند.[5][6]
امروزه، توسعه بلوکهای ماژولار موشکهای سوخت جامد انعطافپذیری بیشتری را فراهم کرده است. با روی هم قرار دادن بخشهای مجزای پیشرانه با هندسههای داخلی متفاوت - مانند ترکیب یک بخش بلوک ستارهای با یک بخش استوانهای - مهندسان میتوانند یک موتور چندرانشی بسازند بدون اینکه نیازی به قالبگیری یک بلوک یکپارچه و بسیار پیچیده داشته باشند. این رویکرد ماژولار هزینههای تولید را کاهش میدهد و اجازه میدهد تا یک محفظه موتور واحد به سادگی با تعویض بخشهای داخلی، برای پروفایلهای ماموریتی مختلف سازگار شود.[2][6]
مهندسی بلوکهای موتور موشک سوخت جامد نمایانگر تقاطع منحصربهفردی از شیمی، دینامیک سیالات و هندسه محض است. طراحان با در نظر گرفتن شکل فیزیکی سوخت به عنوان یک متغیر قابل برنامهریزی، میتوانند رفتارهای بسیار خاص و پویایی را از سیستمی که هیچ قطعه متحرکی ندارد، استخراج کنند. منحنی زمان-رانش در طول پرواز به طور فعال هدایت نمیشود؛ بلکه از نظر ریاضی از پیش تعیین شده و مدتها قبل از آغاز شمارش معکوس در لاستیک قالبگیری میشود و مسیر موشک را کاملاً به معماری اولیه هسته آن وابسته میسازد.[1][6]
چرا مهم است
درک چگونگی کنترل رانش موتورهای سوخت جامد از طریق هندسه، مهندسی به کار رفته در بوسترهای پرتاب مداری تا صندلیهای پرتابشونده را روشن میکند. این موضوع نشان میدهد که چگونه سیستمهای دینامیک پیچیده میتوانند به جای قطعات متحرک، کاملاً از طریق طراحی فیزیکی و ایستا کنترل شوند.
بررسی عمیق دیدگاهها
مهندسان هوافضا
تمرکز بر بهینهسازی هندسه بلوک سوخت برای به حداکثر رساندن ظرفیت محموله و سازگاری ماموریت.
برای طراحان پرتابگرها، هدف اصلی از بهینهسازی هندسه بلوک سوخت، استخراج حداکثر تکانه کل ممکن از یک محفظه موتور معین است، در حالی که به شدت به محدودیتهای حداکثر فشار محفظه پایبند هستند. آنها هندسههای پیچیدهای مانند فینوسیلها و بخشهای ماژولار را به عنوان ابزارهایی ضروری برای تنظیم پروفایلهای رانش متناسب با رژیمهای آیرودینامیکی خاص میبینند و اطمینان حاصل میکنند که وسیله نقلیه در طول حداکثر فشار دینامیکی (Max-Q) از محدودیتهای ساختاری فراتر نمیرود، در حالی که همچنان دلتا-وی لازم را ارائه میدهد.
شیمیدانان پیشرانه
تمرکز بر تعامل میان نرخهای سوختن شیمیایی و پسروی سطح هندسی.
شیمیدانان از منظر خود ماتریس پیشرانه به بالستیک داخلی نزدیک میشوند. آنها تاکید میکنند که طراحی هندسی را نمیتوان از خواص شیمیایی پیشرانه کامپوزیت آمونیوم پرکلرات (APCP) جدا کرد. تغییرات در اندازه ذرات اکسیدکننده، ترکیب چسباننده و افزودن کاتالیزورهای نرخ سوختن، اساساً نحوه تعامل جبهه شعله با شکل فیزیکی را تغییر میدهد. آنها هشدار میدهند که هندسههای تهاجمی میتوانند باعث ایجاد جهشهای فشار موضعی شوند که نرخ سوختن شیمیایی را تغییر داده و در صورت عدم مدیریت دقیق نسبت پورت به گلوگاه، به طور بالقوه منجر به سوزش فرسایشی غیرقابل پیشبینی میشوند.
متخصصان تولید
تمرکز بر محدودیتهای فیزیکی و یکپارچگی ساختاری قالبگیری اشکال پیچیده سهبعدی.
از دیدگاه تولید، هندسههای بسیار بهینهشده بلوک سوخت چالشهای قابلتوجهی در زمینه ساخت و کنترل کیفیت ایجاد میکنند. قالبگیری شکافهای عمیق یا پرههای تیز ستارهای نیازمند ماندرلهای پیچیده و فرآیندهای پخت دقیق است تا اطمینان حاصل شود که پیشرانه در حین خنک شدن و انقباض، ترک نمیخورد یا از محفظه جدا نمیشود. متخصصان تولید استدلال میکنند که اگرچه یک طراحی نظری فینوسیل ممکن است روی کاغذ یک منحنی رانش دوگانه بینقص ارائه دهد، اما افزایش خطر ایجاد حفرهها یا شکستگیهای تنشی در طول قالبگیری اغلب نیازمند مصالحه به سمت هندسههای سادهتر و قابلاعتمادتر است.
