رونمایی کارخانه آمریکایی از اولین تراشه یکپارچه سه‌بعدی؛ جهشی عظیم در سرعت هوش مصنوعی

وقتی مردم آینده هوش مصنوعی را تصور می‌کنند، معمولاً پردازنده‌هایی با قدرت فزاینده را در ذهن می‌آورند که محاسبات را با سرعت سرسام‌آور انجام می‌دهند. اما آنچه همه در مورد سخت‌افزار هوش مصنوعی اشتباه می‌فهمند، این فرض است که قدرت محاسباتی، گلوگاه اصلی است. در واقعیت، هوش مصنوعی مدرن پشت «دیوار حافظه» در حال خفگی است. محدودیت واقعی هوش مصنوعی نه در سرعت محاسبه یک تراشه، بلکه در سرعت انتقال داده‌ها بین حافظه و مدارهای منطقی در یک سطح سیلیکونی مسطح و دوبعدی است. جابجایی افقی داده‌ها در این فواصل میکروسکوپی، مقادیر زیادی زمان و انرژی مصرف می‌کند و ترافیکی ایجاد می‌کند که پردازنده را از اطلاعات مورد نیاز برای عملکرد کارآمد محروم می‌سازد.[2][7]

یک تغییر معماری گسترده جدید قصد دارد این دیوار را به طور کامل تخریب کند. یک تیم مهندسی مشترک از دانشگاه‌های استنفورد، کارنگی ملون، پنسیلوانیا و مؤسسه فناوری ماساچوست (MIT) با موفقیت اولین مدار مجتمع یکپارچه سه‌بعدی را در یک مرکز تجاری تولید کرده‌اند. محققان با همکاری «اسکای‌واتر تکنولوژی» (SkyWater Technology)، بزرگترین کارخانه ریخته‌گری نیمه‌هادی (فاندری) که منحصراً در ایالات متحده فعالیت می‌کند، طراحی تراشه‌های عمودی را از آزمایشگاه‌های آکادمیک خاص به خط تولید واقعی منتقل کرده‌اند.[1][3]

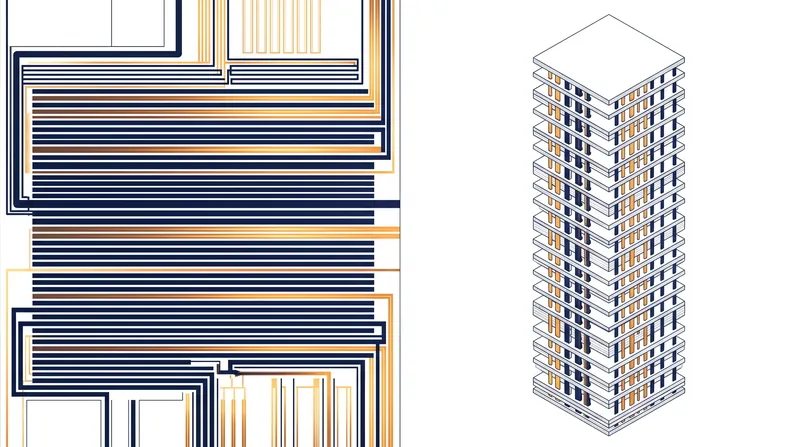

مفهوم اساسی پشت تراشه یکپارچه سه‌بعدی، گذار از گسترش شهری به معماری آسمان‌خراش‌ها است. تراشه‌های سنتی دوبعدی اجزای خود را در یک سطح مسطح پخش می‌کنند و داده‌ها را مجبور به طی مسافت‌های افقی نسبتاً طولانی می‌کنند. در مقابل، نمونه اولیه جدید، لایه‌های فوق‌العاده نازک مدارها را مستقیماً روی یکدیگر انباشته می‌کند. سیم‌کشی عمودی به عنوان شبکه‌ای از آسانسورهای پرسرعت عمل می‌کند و حافظه و عناصر محاسباتی را با چگالی اتصال بی‌سابقه‌ای به هم پیوند می‌دهد. با کوتاه کردن شدید فاصله فیزیکی که داده‌ها باید طی کنند، تراشه تأخیر و جریمه‌های انرژی را که مدت‌هاست طرح‌های مسطح را محدود کرده‌اند، دور می‌زند.[3][5]

تمایز قائل شدن بین این رویکرد یکپارچه (Monolithic) و تکنیک‌های پیشرفته بسته‌بندی فعلی که اغلب تحت عنوان سه‌بعدی به بازار عرضه می‌شوند، بسیار حیاتی است. شتاب‌دهنده‌های هوش مصنوعی پیشرفته امروزی، مانند آنهایی که از بسته‌بندی ۲.۵ بعدی یا چیپلت‌های انباشته استفاده می‌کنند، متکی بر تولید دای‌های سیلیکونی جداگانه و سپس چسباندن آنها به یکدیگر هستند. اگرچه این روش مؤثر است، اما اتصالات بین این تراشه‌های جداگانه نسبتاً درشت و پراکنده باقی می‌مانند. در مقابل، یکپارچه‌سازی سه‌بعدی، هر لایه جدید دستگاه را به صورت متوالی و در یک جریان تولید پیوسته، دقیقاً روی همان ویفر می‌سازد. این امر امکان اتصالات عمودی را فراهم می‌کند که چگالی آنها چندین مرتبه بزرگتر از چیزی است که با چیپلت‌های چسبانده شده ممکن است.[2][4]

دستیابی به این ساختار عمودی پیوسته از لحاظ تاریخی به دلیل محدودیت شدید حرارتی مسدود شده بود. تولید استاندارد نیمه‌هادی‌ها برای رسوب و فعال‌سازی لایه‌های سیلیکونی به دماهای بسیار بالا نیاز دارد. اگر مهندسان سعی کنند لایه دوم منطق پردازشی را مستقیماً روی لایه اول تکمیل شده بسازند، گرمای شدید مورد نیاز برای لایه بالایی، مدارهای ظریف از قبل ایجاد شده در زیر را ذوب یا تخریب می‌کند. برای حل این مشکل، کنسرسیوم تحقیقاتی مجبور شد یک فرآیند پس‌تولید با دمای پایین طراحی کند که بتواند در دمای نزدیک به ۴۱۵ درجه سانتیگراد کار کند؛ دمایی که به اندازه کافی خنک است تا زیربنای اصلی حفظ شود و در عین حال امکان شکل‌گیری ساختارهای پیچیده جدید در بالا فراهم شود.[2][6]

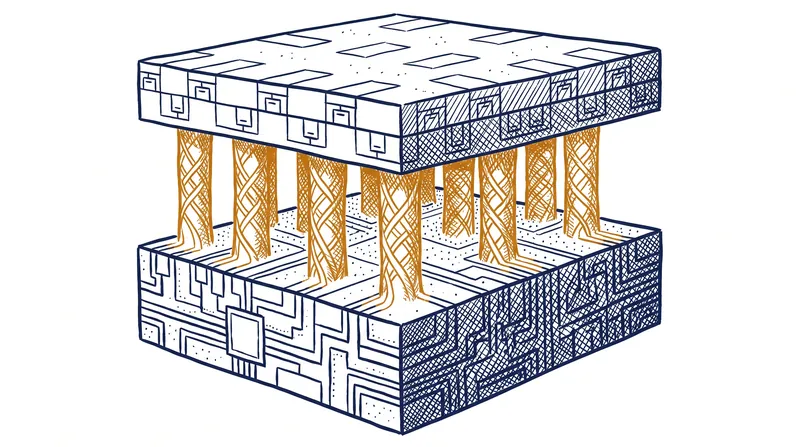

نمونه اولیه حاصل، یک پشته ناهمگن از مواد متمایز است که هر کدام برای نقش خاصی در معماری عمودی انتخاب شده‌اند. پایه و اساس شامل منطق CMOS سیلیکونی استاندارد است که اسب بارکش محاسبات مدرن محسوب می‌شود. در بالای آن، تیم لایه‌هایی از حافظه مقاومتی (RRAM) را ادغام کرد؛ نوعی حافظه غیرفرار که حالت‌ها را به سرعت تغییر می‌دهد و به طور قابل توجهی انرژی کمتری نسبت به ماژول‌های حافظه سنتی مصرف می‌کند. برای اتصال این لایه‌ها، مهندسان از ترانزیستورهای اثر میدان نانولوله کربنی استفاده کردند. این سیلندرهای میکروسکوپی و بسیار رسانا، مسیرهای عمودی متراکمی را تشکیل می‌دهند که به لایه‌های منطق و حافظه اجازه می‌دهند تقریباً به صورت آنی با هم ارتباط برقرار کنند.[2][6]

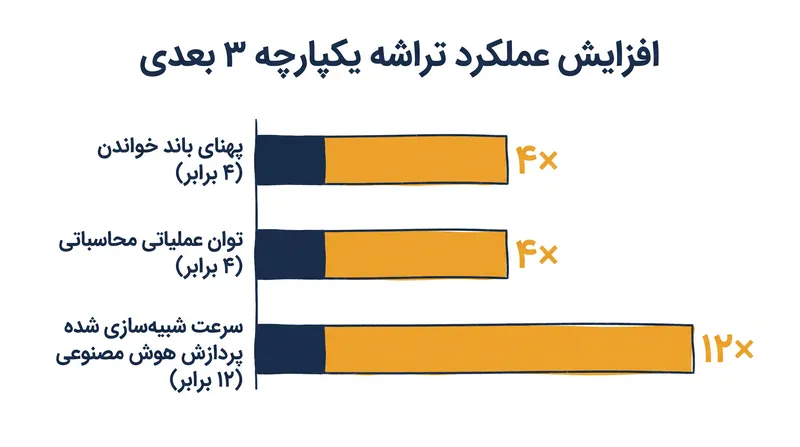

آزمایش‌های سخت‌افزاری انجام شده بر روی نمونه‌های اولیه تولید شده در SkyWater، قابلیت اجرای فوری این معماری را نشان می‌دهد. در مقایسه مستقیم با پیاده‌سازی‌های دوبعدی مرسوم که در اندازه و تأخیر مشابهی کار می‌کنند، تراشه یکپارچه سه‌بعدی تقریباً چهار برابر بهبود در پهنای باند خواندن و توان عملیاتی محاسباتی ارائه داد. داده‌ها به سادگی سریع‌تر حرکت می‌کنند وقتی فقط باید چند میکرون به صورت عمودی حرکت کنند تا اینکه چند میلی‌متر به صورت افقی.[2][7]

فراتر از نمونه‌های اولیه فیزیکی، تیم تحقیقاتی از داده‌های سخت‌افزاری اندازه‌گیری شده برای شبیه‌سازی عملکرد پشته‌های بلندتر و پیچیده‌تر در پردازش‌های هوش مصنوعی مولد مدرن استفاده کردند. هنگام مدل‌سازی معماری‌های برگرفته از مدل‌های زبان بزرگ مانند LLaMA متا، شبیه‌سازی‌ها نشان دادند که مقیاس‌بندی یکپارچه‌سازی عمودی می‌تواند تا دوازده برابر بهبود عملکرد به همراه داشته باشد. این نشان می‌دهد که با بلوغ فرآیند تولید و امکان انباشت ده‌ها لایه، افزایش سرعت به طور چشمگیری تشدید خواهد شد و مسیری روشن برای مقیاس‌بندی سخت‌افزار هوش مصنوعی بدون اتکا صرف به کوچک کردن اندازه ترانزیستورها ارائه می‌دهد.[6][7]

سرعت، با این حال، تنها نیمی از معادله است؛ نیمه دیگر مصرف انرژی است. انرژی مورد نیاز برای جابجایی داده‌ها در یک تراشه اغلب از انرژی مورد نیاز برای انجام واقعی محاسبات فراتر می‌رود. معماری یکپارچه سه‌بعدی با به حداقل رساندن فاصله سفر، جریمه انرژی ناشی از حرکت داده‌ها را به شدت کاهش می‌دهد. گروه تحقیقاتی پیش‌بینی می‌کند که مقیاس‌بندی مداوم این یکپارچه‌سازی عمودی می‌تواند در نهایت ۱۰۰ تا ۱۰۰۰ برابر بهبود در «حاصل‌ضرب انرژی-تأخیر» (Energy-Delay Product) به همراه داشته باشد؛ معیاری ترکیبی که هم سرعت و هم کارایی الکتریکی یک دستگاه نیمه‌هادی را ارزیابی می‌کند.[6][7]

زمینه تولید این پیشرفت به اندازه مشخصات فنی آن مهم است. این نمونه اولیه بر روی گره پیشرفته ۲ نانومتری با استفاده از دستگاه‌های لیتوگرافی فرابنفش شدید (EUV) چند صد میلیون دلاری ساخته نشده است. در عوض، در خط تولید ۲۰۰ میلی‌متری SkyWater در مینه سوتا، با استفاده از فناوری‌های فرآیند بالغ ۹۰ نانومتری و ۱۳۰ نانومتری تولید شد. این پروژه با دستیابی به افزایش عملکرد عظیم بر روی گره‌های تولید قدیمی‌تر و بسیار قابل اعتماد، ثابت می‌کند که نوآوری معماری می‌تواند با کوچک شدن گره‌ها به عنوان محرک پیشرفت محاسباتی رقابت کند.[2][4]

این اتکا به گره‌های بالغ همچنین پیامدهای عمیقی برای زنجیره تأمین نیمه‌هادی داخلی دارد. ایالات متحده برای رقابت با کارخانه‌های خارجی در تولید کوچک‌ترین ترانزیستورها با مشکل مواجه بوده است. با این حال، این همکاری با نشان دادن اینکه می‌توان از طریق یکپارچه‌سازی یکپارچه سه‌بعدی بر روی خاک موجود ایالات متحده به افزایش عملکردی در حد مرتبه بزرگی دست یافت، یک طرح جدید برای نوآوری سخت‌افزاری داخلی ایجاد می‌کند. این امر مسیری را برای کارخانه‌های آمریکایی فراهم می‌کند تا شتاب‌دهنده‌های هوش مصنوعی در سطح جهانی را تولید کنند، بدون اینکه نیاز به هزینه‌های بیشتر از رقبای بین‌المللی برای پیشرفته‌ترین تجهیزات لیتوگرافی داشته باشند.[1][3]

پیامدهای این فناوری برای هوش مصنوعی بسیار فراتر از مراکز داده عظیمی است که در حال حاضر مدل‌های مرزی را آموزش می‌دهند. در حالی که شرکت‌های بزرگ ابری (هایپراسکیلرها) بدون شک از افزایش پهنای باند و کاهش مصرف برق بهره خواهند برد، تأثیرگذارترین دگرگونی ممکن است در «لبه» (Edge) احساس شود. دستگاه‌هایی که محدود به محدودیت‌های حرارتی سخت و عمر باتری هستند – مانند وسایل نقلیه خودران، حسگرهای شبکه هوشمند شهری و رباتیک پیشرفته – در حال حاضر برای اجرای مدل‌های پیچیده هوش مصنوعی به صورت محلی با مشکل مواجه هستند. کارایی انرژی تراشه‌های یکپارچه سه‌بعدی می‌تواند هوش مصنوعی با عملکرد بالا را از فضای ابری رها کند و امکان استنتاج پیچیده را مستقیماً روی دستگاه فراهم سازد.[2][7]

با وجود نمایش موفقیت‌آمیز در کارخانه، موانع مهندسی قابل توجهی باقی مانده است تا تراشه‌های یکپارچه سه‌بعدی در دستگاه‌های مصرفی ظاهر شوند. مبرم‌ترین چالش، مدیریت حرارتی است. در حالی که فرآیند ساخت با دمای پایین از تراشه در طول تولید محافظت می‌کند، کارکرد یک تراشه متراکم و چند لایه گرمای قابل توجهی تولید می‌کند. در یک تراشه دوبعدی سنتی، گرما به راحتی از سطح صاف دفع می‌شود. در یک پشته سه‌بعدی، لایه‌های داخلی توسط لایه‌های بالا و پایین خود عایق می‌شوند و تله‌های حرارتی ایجاد می‌کنند که اگر به درستی مدیریت نشوند، می‌توانند عملکرد را کاهش دهند یا به دستگاه آسیب برسانند.[2][6]

علاوه بر این، صنعت نیمه‌هادی باید ابزارهای اتوماسیون طراحی الکترونیکی (EDA) خود را برای تطبیق با یکپارچه‌سازی عمودی واقعی سازگار کند. برای دهه‌ها، نرم‌افزار طراحی تراشه برای طرح‌بندی‌های دوبعدی و مسیریابی سیم‌ها در یک صفحه مسطح بهینه شده است. طراحی یک تراشه یکپارچه سه‌بعدی نیازمند مسیریابی اتصالات به طور همزمان در سه بعد است، که باید تعادل بین تأمین برق، یکپارچگی سیگنال و دفع حرارت در چندین لایه ناهمگن را حفظ کند. اکوسیستم نرم‌افزاری برای پشتیبانی از طراحی سه‌بعدی در مقیاس تجاری نیاز به یک بازنگری اساسی دارد.[4][6]

نرخ بازده (Yield rates) – درصد تراشه‌های کارآمد تولید شده در یک ویفر – نیز تعیین‌کننده دوام تجاری این فناوری خواهد بود. از آنجایی که یکپارچه‌سازی به صورت متوالی لایه‌ها را می‌سازد، نقص در یک لایه بالایی می‌تواند کل پشته را بی‌فایده کند و زمان و مواد سرمایه‌گذاری شده در لایه‌های کارآمد زیرین را هدر دهد. SkyWater و شرکای آکادمیک آن باید ثابت کنند که نرخ بازده بالای دستگاه که در محیط‌های آزمایشگاهی مشاهده می‌شود، می‌تواند به طور مداوم در مقیاس تولید تجاری با حجم بالا تکرار و حفظ شود.[1][4]

همانطور که صنعت به محدودیت‌های فیزیکی قانون مور (Moore's Law) نزدیک می‌شود – جایی که ترانزیستورها به سختی می‌توانند کوچک‌تر شوند بدون اینکه با اثرات تونل‌زنی کوانتومی مواجه شوند – انتقال به بعد سوم دیگر اختیاری نیست؛ بلکه یک ضرورت حیاتی است. تولید موفقیت‌آمیز یک تراشه یکپارچه سه‌بعدی در یک کارخانه تجاری ایالات متحده، عبور از یک آستانه حیاتی را نشان می‌دهد. این امر ثابت می‌کند که مرز عمودی تنها یک مفهوم نظری نیست، بلکه یک واقعیت قابل تولید است که دهه آینده معماری محاسباتی را تعریف خواهد کرد.[3][5]
