سازوکار خط لوله رندرینگ: پیشرو در برابر تأخیری

هر بار که یک بازی ویدیویی مدرن را اجرا می‌کنید، در واقع دارید یک معجزه ریاضی را طلب می‌کنید. شصت بار در ثانیه—یا ۱۲۰ بار اگر در واقعیت مجازی باشید—موتور بازی باید میلیون‌ها مختصات ممیز شناور را بگیرد، محاسبه کند که نور چگونه از آن‌ها بازتاب می‌یابد و آن داده‌های خام سه‌بعدی را به یک شبکه دوبعدی از پیکسل‌ها روی نمایشگر شما تبدیل کند. اگر از مهلت ۱۶.۶ میلی‌ثانیه‌ای برای هدف ۶۰ فریم بر ثانیه عقب بماند، توهم از بین می‌رود. فریم افت می‌کند، تأخیر ورودی رخ می‌دهد و بازیکن می‌میرد. ریسک‌های رندرینگ مطلق هستند.[6]

اینکه یک موتور بازی چگونه به این شاهکار دست می‌یابد، توسط خط لوله رندرینگ آن دیکته می‌شود—توالی مراحلی که هندسه انتزاعی را به یک تصویر نهایی تبدیل می‌کند. این یک مسئله حل شده با یک پاسخ صحیح واحد نیست. این یک مذاکره بی‌رحمانه بین وفاداری بصری و محدودیت‌های سخت‌افزاری است. توسعه‌دهندگان باید معماری خط لوله‌ای را انتخاب کنند که همه چیز را تعیین می‌کند، از تعداد چراغ‌های خیابانی که می‌توانند یک شهر را روشن کنند تا اینکه آیا یک پنجره شیشه‌ای به درستی رندر می‌شود یا خیر.[3][6]

این سفر در بخش «مونتاژ ورودی» (Input Assembler) و «سایه‌زن رأس» (Vertex Shader) آغاز می‌شود. قبل از اینکه حتی یک پیکسل ترسیم شود، واحد پردازش گرافیکی (GPU) باید اسکلت جهان را درک کند. سایه‌زن رأس، رئوس—نقاطی در فضای سه‌بعدی که چندضلعی‌های مدل‌های شخصیت و محیط‌ها را تشکیل می‌دهند—را پردازش می‌کند. این مختصات را از فضای محلی شیء به فضای دید دوربین ترجمه می‌کند و عملاً جهان را نسبت به چشمان بازیکن موقعیت‌یابی می‌کند.[2]

هنگامی که رئوس موقعیت‌یابی شدند، خط لوله به مرحله رَستِریزاسیون می‌رود. این گام حیاتی تبدیل سه‌بعدی به دوبعدی است. رَستِرایزر مثلث‌های سه‌بعدی تشکیل شده توسط رئوس را می‌گیرد و دقیقاً مشخص می‌کند که کدام پیکسل‌های دوبعدی روی صفحه شما را پوشش می‌دهند. این یک فرآیند سخت‌افزاری با عملکرد ثابت و بسیار بهینه‌سازی شده است که محاسبات برداری را به یک شبکه گسسته تبدیل می‌کند. اما دانستن اینکه کدام پیکسل‌ها پوشش داده شده‌اند، تنها نیمی از نبرد است؛ موتور بازی هنوز باید تصمیم بگیرد که رنگ آن‌ها چه باشد.[5]

این تصمیم در «سایه‌زن قطعه» (Fragment Shader) یا «سایه‌زن پیکسل» (Pixel Shader) گرفته می‌شود. اینجاست که موتور بازی، ویژگی‌های مواد، بافت‌ها و از همه مهم‌تر، نورپردازی را محاسبه می‌کند. نورپردازی پرهزینه‌ترین عملیات در گرافیک مدرن است. محاسبه اینکه چگونه یک منبع نور نقطه‌ای واحد در سطح بافت‌دار پخش می‌شود، نیازمند محاسبات پیچیده است. محاسبه اینکه چگونه پنجاه منبع نور مختلف با یک خیابان سنگفرش خیس تعامل می‌کنند، می‌تواند یک کارت گرافیک پرچمدار را به زانو درآورد.[1][5]

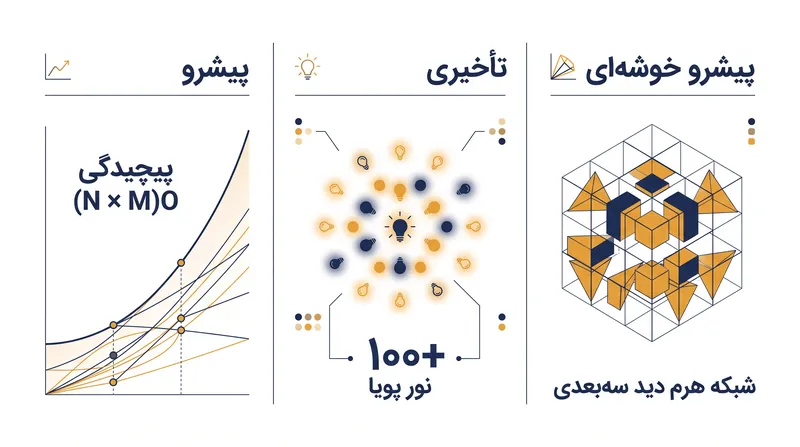

رویکرد سنتی به این مشکل، «رندرینگ پیشرو» (Forward Rendering) است. در خط لوله پیشرو، موتور بازی هر شیء را می‌گیرد، مشخص می‌کند که کدام نورها به آن برخورد می‌کنند و رنگ نهایی پیکسل را در همان لحظه محاسبه می‌کند. این روش ساده، شهودی است و مواد شفاف مانند شیشه و آب را به طور کامل مدیریت می‌کند. از آنجا که شیء در یک مرحله مرتب‌شده بر اساس عمق رندر می‌شود، موتور بازی دقیقاً می‌داند هنگام محاسبه شفافیت، چه چیزی پشت آن قرار دارد.[3]

اما رندرینگ پیشرو یک نقص ریاضی مهلک دارد: پیچیدگی آن به صورت ضربی افزایش می‌یابد. اگر شما ۱۰۰ شیء و ۱۰۰ منبع نور داشته باشید، موتور بازی باید ۱۰,۰۰۰ محاسبه نورپردازی انجام دهد، حتی اگر بیشتر آن نورها به سختی بر بیشتر آن اشیاء تأثیر بگذارند. با بزرگتر شدن جهان‌های بازی و تقاضای توسعه‌دهندگان برای نورپردازی پویا و واقع‌گرایانه، خط لوله پیشرو به یک گلوگاه غیرقابل عبور تبدیل شد. مرحله هندسه توسط محاسبات نورپردازی خفه می‌شد.[1][6]

برای شکستن این گلوگاه، صنعت به سمت «سایه‌زنی تأخیری» (Deferred Shading) چرخید. رندرینگ تأخیری، خط لوله را به دو فاز مجزا تقسیم می‌کند. ابتدا، تمام هندسه صحنه را بدون محاسبه هیچ نوری رندر می‌کند. به جای خروجی دادن رنگ‌های نهایی، داده‌های خام—مانند نرمال‌ها، عمق، آلبدو و مقادیر بازتابی—را به مجموعه‌ای عظیم از بافت‌ها به نام «بافر G» (بافر هندسه) خروجی می‌دهد.[1][3]

هنگامی که بافر G پر شد، خط لوله تأخیری مرحله دومی را صرفاً برای نورپردازی اجرا می‌کند. این مرحله به بافر G دوبعدی نگاه می‌کند و نور را برای هر پیکسل دقیقاً یک بار محاسبه می‌کند، صرف نظر از اینکه چند شیء پشت آن روی هم انباشته شده‌اند. این کار هندسه را از نورپردازی جدا می‌کند. ناگهان، توسعه‌دهندگان می‌توانستند صدها منبع نور پویا را در یک صحنه قرار دهند بدون اینکه نرخ فریم سقوط کند. پیچیدگی به جای ضربی، به صورت جمعی درآمد.[1]

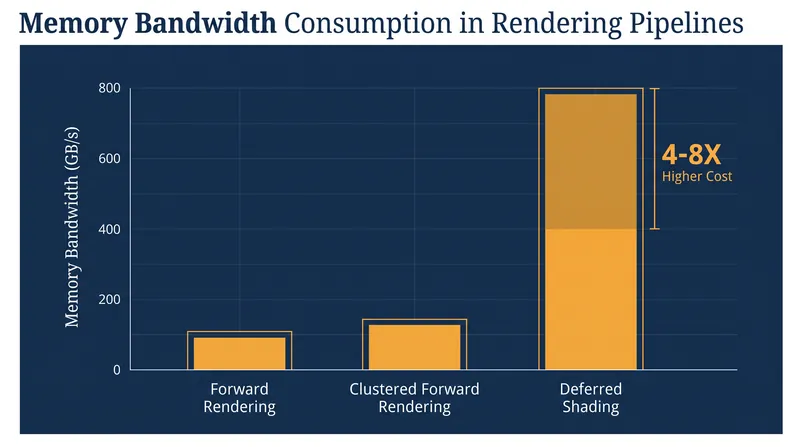

با این حال، سایه‌زنی تأخیری یک هزینه سنگین جدید را معرفی کرد: پهنای باند حافظه. نوشتن و خواندن از بافر G عظیم، مستلزم جابجایی مقادیر عظیمی از داده‌ها در سراسر گذرگاه حافظه GPU است. در کارت‌های گرافیک دسکتاپ رده بالا، این هزینه پهنای باند قابل مدیریت است. اما در چیپ‌ست‌های موبایل یا هدست‌های واقعیت مجازی مستقل، جابجایی این حجم از داده، گرمای بیش از حد تولید کرده و باتری را فوراً تخلیه می‌کند.[1][4]

علاوه بر این، سایه‌زنی تأخیری اساساً شفافیت را مختل می‌کند. از آنجا که بافر G فقط داده‌های نزدیک‌ترین سطح مات را ذخیره می‌کند، نمی‌تواند آنچه را که پشت یک پنجره شیشه‌ای قرار دارد، به خاطر بسپارد. موتورهایی که از سایه‌زنی تأخیری استفاده می‌کنند، مجبورند یک مرحله رندرینگ پیشرو ثانویه را صرفاً برای مدیریت اشیاء شفاف اضافه کنند، که این امر خط لوله را پیچیده کرده و دستاوردهای عملکردی را از بین می‌برد.[3]

این واقعیت سخت‌افزاری، تکامل دیگری را تحمیل کرد، به ویژه با توجه به تقاضاهای واقعیت مجازی (VR). واقعیت مجازی نیازمند رندر کردن دو نمای با وضوح بالا با نرخ ۹۰ تا ۱۲۰ فریم بر ثانیه بر روی سخت‌افزار موبایل است. هزینه پهنای باند سایه‌زنی تأخیری، آن را از نظر ریاضی برای هدست‌های مستقل غیرقابل اجرا می‌کند. صنعت به خط لوله‌ای نیاز داشت که مقیاس‌پذیری تعداد نورهای تأخیری را بدون جریمه پهنای باند حافظه ارائه دهد.[4][6]

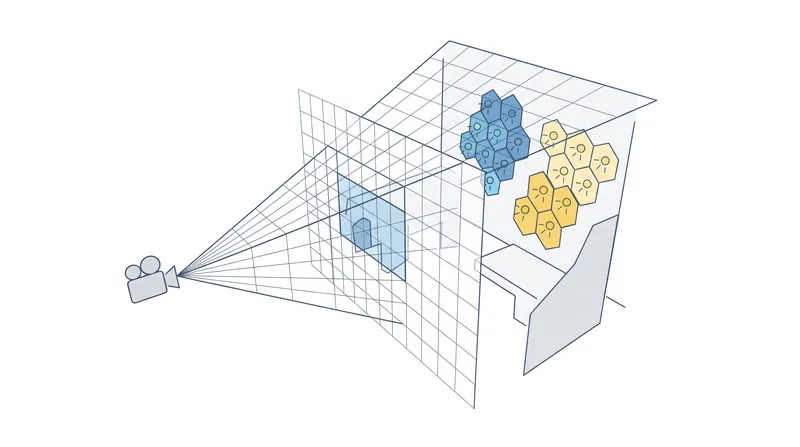

راه حل، «رندرینگ پیشرو خوشه‌ای» (Clustered Forward Rendering) است که اغلب با نام «پیشرو پلاس» (Forward+) شناخته می‌شود. این معماری هیبریدی مدرن، کارایی رندرینگ پیشرو را باز می‌گرداند اما مشکل نورپردازی ضربی را از طریق سازماندهی فضایی حل می‌کند. قبل از رندر کردن اشیاء، موتور بازی هرم دید دوربین را به یک شبکه سه‌بعدی از خوشه‌ها تقسیم می‌کند—مانند یک کندوی عسل که به سمت صفحه نمایش کشیده شده است.[3][6]

سپس موتور بازی تمام نورهای موجود در صحنه را در این خوشه‌ها دسته‌بندی می‌کند. هنگامی که زمان رندر یک شیء فرا می‌رسد، سایه‌زن قطعه تنها نورهایی را محاسبه می‌کند که در خوشه خاصی که شیء اشغال کرده است، وجود دارند. به جای بررسی ۱۰۰ منبع نور، ممکن است فقط سه منبع نوری را که بلافاصله پیکسل را احاطه کرده‌اند، بررسی کند.[6]

با محلی نگه داشتن محاسبات نورپردازی، رندرینگ پیشرو خوشه‌ای از هزینه عظیم پهنای باند حافظه بافر G جلوگیری می‌کند، در حالی که همچنان از تعداد بالای نورهای پویا پشتیبانی می‌کند. همچنین به طور بومی از شفافیت و ضد لبه‌دار شدن سخت‌افزاری (MSAA) پشتیبانی می‌کند، که آن را به استاندارد طلایی برای توسعه واقعیت مجازی مدرن و به طور فزاینده‌ای به انتخاب پیش‌فرض برای موتورهای دسکتاپ مقیاس‌پذیر تبدیل کرده است.[3][4]

در نهایت، خط لوله رندرینگ، زیربنای نامرئی هر جهان مجازی است. چه یک موتور بازی از سادگی نیروی خام پیشرو، نورپردازی جداشده تأخیری، یا ظرافت فضایی پیشرو خوشه‌ای استفاده کند، هدف یکسان باقی می‌ماند: فریب دادن چشم انسان برای دیدن یک جهان زنده و پویا، در جایی که تنها یک شبکه مسطح از مربع‌های رنگی وجود دارد.[6]
