کالبدشکافی «سپر تعادل فشار زمین» و «فوم‌های حفاری»: چگونه غول‌های فولادی بدون بلعیدن خیابان‌ها، تونل‌های مترو را حفر می‌کنند؟

حفر یک معدن در دل کوهستان، نبردی با سنگ‌های سخت و یکپارچه است که تنها به مواد منفجره و مته‌های الماسه نیاز دارد؛ اما شکافتن زمین در زیر یک کلان‌شهر زنده، کاملاً متفاوت است. در اینجا، مهندسان با خاکی سست، سفره‌های آب زیرزمینی و هزاران تن فشار ناشی از ساختمان‌های روی سطح روبه‌رو هستند. در این محیط، برداشتن یک مشت خاک بدون جایگزین کردن فوری نیروی پشتیبان آن، به معنای فروریختن لایه‌های بالایی است.[1]

تصور کنید در عمق ۳۰ متری زیر یک بلوار پرتردد ایستاده‌اید. بالای سر شما، ترافیک سنگین جریان دارد و پیِ آسمان‌خراش‌ها به خاک فشار می‌آورند. در این تاریکی مطلق، یک کارخانه فولادی متحرک به طول ۹۰ متر و وزن صدها تن، با سرعتی نامحسوس در حال بلعیدن زمین است. این دستگاه حفار تونل (TBM) نه تنها خاک را می‌تراشد، بلکه همزمان دیواره‌های تونل را می‌سازد و از ریزش سقف جلوگیری می‌کند.

چالش اصلی در تونل‌سازی شهری، خودِ خاک است. خاک رس، ماسه و شن برخلاف سنگ صخره‌ای، ساختار خودنگهدار ندارند. اگر در چنین محیطی یک حفره ایجاد کنید، فشار لایه‌های بالایی فوراً آن را پر می‌کند و خیابان روی آن فرو می‌ریزد. مهندسان برای دهه‌ها با این مشکل دست‌وپنجه نرم می‌کردند تا اینکه فناوری جدیدی قواعد بازی را تغییر داد.[1]

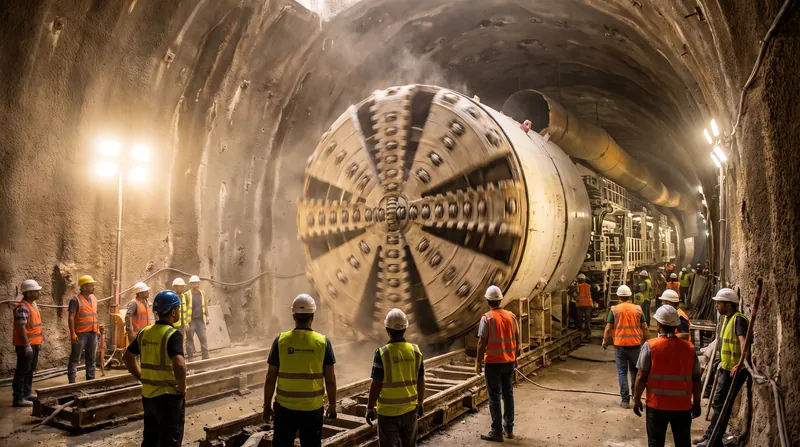

راهکار مهندسی برای این بحران، دستگاهی به نام «سپر تعادل فشار زمین» (EPB) است. در جلوی این غول آهنی، یک صفحه حفاری دوار (کاتر هد) با قطری بین ۶ تا ۱۲ متر قرار دارد که با دندانه‌های فولادی خود، خاک را می‌تراشد. اما تفاوت اصلی EPB با مته‌های معمولی در اتفاقی است که پس از تراشیدن خاک رخ می‌دهد.

مکانیزم کلیدی EPB در نام آن نهفته است. خاک حفر شده بلافاصله از تونل خارج نمی‌شود؛ بلکه در یک محفظه بسته در پشت کاتر هد نگه داشته می‌شود. این توده خاک، تحت فشاری بین ۱ تا ۵ بار، دقیقاً معادل فشار زمینِ حفر نشده، به دیواره خاکی روبه‌رو فشار می‌آورد و از ریزش آن جلوگیری می‌کند. دستگاه عملاً از خودِ خاک به عنوان سپری در برابر خاک استفاده می‌کند.[1]

اما خاک خام به تنهایی برای این کار مناسب نیست. رس چسبناک می‌تواند کاتر هد را قفل کند و ماسه خشک نمی‌تواند فشار را به خوبی منتقل کند. اینجاست که شیمی به کمک مکانیک می‌آید. مهندسان از طریق نازل‌های تعبیه شده در کاتر هد، فوم‌های شیمیایی و پلیمرهای مخصوصی را به خاک تزریق می‌کنند.

این فوم‌ها با نسبت انبساط ۱۰ به ۱، بافتی شبیه به خمیر ریش‌تراشی دارند. ترکیب آن‌ها با خاک، یک خمیر نرم و روان ایجاد می‌کند که اصطکاک را کاهش داده و انتقال یکنواخت فشار را در محفظه حفاری تضمین می‌کند. این خمیر همچنین از جریان یافتن بی‌رویه آب‌های زیرزمینی به داخل تونل جلوگیری می‌کند.

طبق دستورالعمل فنی شرکت هرنکنشت در سال ۲۰۲۴: «حفظ دقیق فشار در محفظه حفاری با استفاده از این خمیر بهینه‌شده، تنها مرز بین یک پیشروی موفق و فروریزش فاجعه‌بار سطح خیابان است.» این تعادل ترمودینامیکی و مکانیکی باید در هر ثانیه از عملیات حفظ شود.

خروج این خمیر از محفظه، توسط یک نوار نقاله مارپیچ (Screw Conveyor) غول‌پیکر انجام می‌شود. سرعت چرخش این مارپیچ دقیقاً با سرعت پیشروی دستگاه تنظیم می‌شود تا حجم خاکی که خارج می‌شود، با حجم خاکی که حفر می‌شود برابر باشد؛ تعادلی ظریف که از نشست زمین حتی به اندازه چند میلی‌متر جلوگیری می‌کند.[1]

همزمان با پیشروی دستگاه با سرعت تقریبی ۱۰ تا ۱۵ متر در روز، بازوهای رباتیک در پشت محفظه حفاری وارد عمل می‌شوند. آن‌ها قطعات پیش‌ساخته بتنی (سگمنت‌ها) با وزن ۳ تا ۵ تن را بلند کرده و مانند قطعات پازل به هم متصل می‌کنند تا یک حلقه کامل بتنی تشکیل شود.[1]

فاصله چند سانتی‌متری بین این حلقه بتنی و دیواره خاکی تونل، بلافاصله با یک ملات دو جزئی پر می‌شود. این ملات در عرض چند ثانیه سفت شده و تونل را در برابر نفوذ آب‌های زیرزمینی کاملاً آب‌بندی می‌کند. عمر مفید این سازه‌های بتنی بیش از ۱۰۰ سال برآورد می‌شود و اسکلت اصلی شبکه مترو را شکل می‌دهند.

هدایت این هیولای فولادی در اعماق تاریک زمین، نیازمند ناوبری فوق‌دقیق است. سیستم‌های هدایت لیزری و ژیروسکوپ‌های پیشرفته، مسیر TBM را با تلورانس خطای کمتر از ۵ میلی‌متر کنترل می‌کنند تا دستگاه با دقت از کنار پیِ ساختمان‌های عمیق و لوله‌های تاسیسات شهری عبور کند.[1][2]

درون اتاق کنترل TBM، اپراتورها ده‌ها صفحه نمایش را زیر نظر دارند که گشتاور کاتر هد، فشار محفظه و نرخ تزریق فوم را نشان می‌دهند. بر اساس استانداردهای انجمن بین‌المللی تونل‌سازی و فضاهای زیرزمینی (ITA-AITES)، این فرآیند بیشتر شبیه به پرواز با یک زیردریایی در میان خاک است تا رانندگی با یک ماشین‌آلات سنگین.[2]

دفعه بعد که روی سکوی مترو ایستاده‌اید و جریان هوای خنک را روی صورت خود حس می‌کنید، به یاد بیاورید که این فضای وسیع، حاصل عبور یک کارخانه فولادی است که زمین را جوید، هضم کرد و یک شریان دائمی برای حیات شهر بر جای گذاشت؛ بدون آنکه زندگی در خیابان‌های بالا حتی برای لحظه‌ای متوقف شود.[2]
