مقاومت سطحی داخلی ۰.۱۳ m²K/W: استاندارد ISO 6946 چگونه خط پایه عملکرد حرارتی دیوار را تعیین می‌کند؟

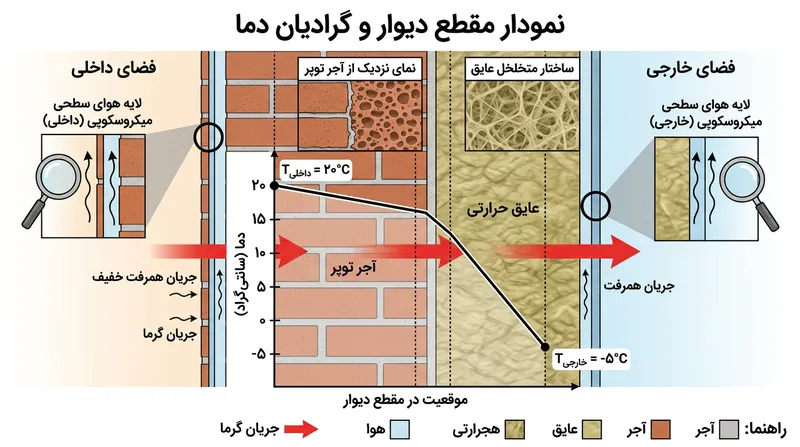

شرط اصلی برای محاسبه بهره‌وری انرژی یک ساختمان این است که جریان حرارت باید در کل مرز ساختمان اندازه‌گیری شود، نه فقط در مصالح جامد. اگر لایه‌های میکروسکوپی هوایی که به دیوارها چسبیده‌اند نادیده گرفته شوند، مدل ریاضی با فیزیک دنیای واقعی همخوانی نخواهد داشت. در حال حاضر، مقررات بین‌المللی ساختمان این شرط را از طریق یک معیار پایه مشخص اعمال می‌کنند.[4][6]

این معیار همان مقاومت سطحی داخلی است که استاندارد ISO 6946 آن را برای دیوارهای عمودی دقیقاً ۰.۱۳ متر مربع کلوین بر وات (m²K/W) تعریف کرده است. این عدد نشان‌دهنده قدرت عایق‌بندی لایه هوای راکدی است که به طور طبیعی روی سطح داخلی یک اتاق شکل می‌گیرد. این استاندارد که اولین بار در سال ۱۹۹۶ منتشر شد، تضمین می‌کند که هر مدل انرژی این مرز نامرئی را در نظر بگیرد.[4]

برای اینکه یک صاحب‌خانه یا سازنده بداند چرا این موضوع اهمیت دارد، باید به نحوه محاسبه ضریب انتقال حرارت - که معمولاً به عنوان مقدار U (U-value) شناخته می‌شود - نگاهی بیندازیم. مقدار U نشان می‌دهد که به ازای هر درجه اختلاف دما بین داخل و خارج، چقدر گرما از یک متر مربع دیوار خارج می‌شود. همان‌طور که در مدخل ویکی‌پدیا در این باره آمده است: «بخش‌هایی از ساختمان که به خوبی عایق‌بندی شده‌اند دارای انتقال حرارت پایین و بخش‌هایی که عایق‌بندی ضعیفی دارند دارای انتقال حرارت بالایی هستند.»[5]

مقادیر پایین‌تر U به معنای عایق‌بندی بهتر است. اما یک دیوار به ندرت فقط از یک ماده تشکیل شده است؛ بلکه ترکیبی از آجر، عایق، تخته‌گچ و شکاف‌های هواست. برای یافتن مقدار کل U، مهندسان ابتدا مقاومت حرارتی (مقدار R) هر لایه مجزا را محاسبه می‌کنند.[1][5]

مقدار R با تقسیم ضخامت یک ماده بر حسب متر بر رسانایی حرارتی آن به دست می‌آید. به عنوان مثال، یک لایه استاندارد ۱۰ سانتی‌متری از آجر سفالی که رسانایی حرارتی آن ۰.۷۷ وات بر متر-کلوین است، مقدار R تقریباً معادل ۰.۱۳ m²K/W تولید می‌کند.[5][6]

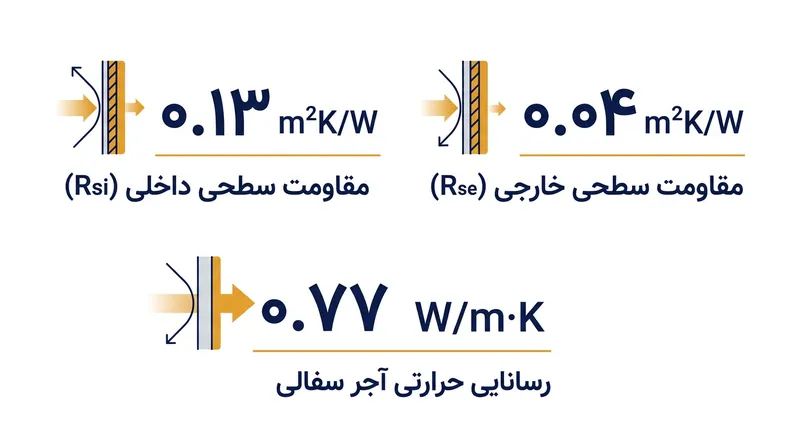

اگر یک معمار صرفاً مقاومت مصالح جامد را با هم جمع کند، مقدار U به دست آمده طبق مقررات مدرن ساختمان‌سازی از نظر قانونی نامعتبر خواهد بود. این محاسبه باید سپرهای نامرئی را نیز شامل شود: مقاومت سطحی داخلی (Rsi) و مقاومت سطحی خارجی (Rse).[1][4]

مقاومت سطحی خارجی معمولاً روی ۰.۰۴ m²K/W تنظیم می‌شود. این مقدار بسیار کمتر از مقدار داخلی است، زیرا باد بیرون دائماً لایه هوای گرم را از روی نما جدا می‌کند. اما در داخل خانه که هوا عمدتاً ساکن است، مقاومت ۰.۱۳ m²K/W دست‌نخورده باقی می‌ماند.[1][4]

هنگامی که تمام مقادیر R - از جمله مقاومت‌های سطحی - با هم جمع شدند، مجموع آن‌ها معکوس می‌شود (یک تقسیم بر آن عدد) تا مقدار نهایی U به دست آید. از آنجا که مقاومت‌های سطحی به مخرج این معادله اضافه می‌شوند، از نظر ریاضی کل هدررفت گرما را کاهش می‌دهند.[5]

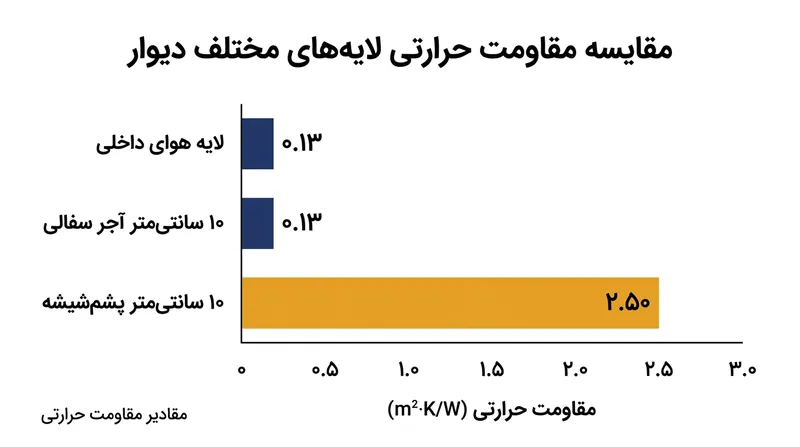

اهمیت خط پایه ۰.۱۳ m²K/W زمانی روشن می‌شود که آن را با مصالح ساختمانی فیزیکی مقایسه کنیم. لایه نامرئی هوای ساکن داخل خانه، دقیقاً همان مقاومت حرارتی یک لایه ۱۰ سانتی‌متری از آجر سفالی توپر را فراهم می‌کند.[5][6]

برای ساختمان‌های قدیمی‌تر با عایق‌بندی ضعیف، این لایه هوا بخش قابل‌توجهی از کل دفاع حرارتی دیوار را تشکیل می‌دهد. در یک دیوار بنایی یک‌لایه، مقاومت‌های سطحی می‌توانند بیش از ۱۵ درصد از کل مقدار R را به خود اختصاص دهند، که این امر هوای راکد را به یک جزء حیاتی در پروفایل انرژی خانه تبدیل می‌کند.[2][6]

با این حال، از آنجا که مقررات ساختمانی به سمت پوشش‌های فوق‌العاده کارآمد پیش می‌روند، تاثیر نسبی مقاومت سطحی کاهش می‌یابد. در یک دیوار مدرن که با ۱۵ سانتی‌متر عایق پشم‌شیشه با عملکرد بالا پر شده است - که به تنهایی مقدار R معادل ۳.۷۵ m²K/W را فراهم می‌کند - لایه هوای ۰.۱۳ m²K/W به کسر حاشیه‌ای از کل تبدیل می‌شود.[3][5]

با این وجود، استاندارد ISO 6946 همچنان به عنوان خط پایه الزامی برای تاییدیه باقی می‌ماند. چه یک پروژه به دنبال تاییدیه اولیه مقررات باشد و چه گواهینامه سخت‌گیرانه «خانه غیرفعال» (Passive House)، موتور محاسبه باید با این فرض شروع کند که لایه هوای داخل خانه حضور دارد و عمل می‌کند.[4]

این رویکرد استاندارد امکان مقایسه عادلانه بین روش‌های مختلف ساخت‌وساز، اقلیم‌ها و مصالح را فراهم می‌کند. این امر تضمین می‌کند که یک خانه با اسکلت چوبی در اسکاتلند بر اساس همان پایه ریاضی ارزیابی شود که یک آپارتمان با بلوک‌های بتنی در ایتالیا ارزیابی می‌شود.[1][4]

این استاندارد همچنین نحوه برخورد با پل‌های حرارتی را دیکته می‌کند؛ پدیده‌ای که در آن مصالح با رسانایی بالا، مانند بست‌های فولادی یا ناودانی‌های چوبی، عایق را دور زده و گرما را نشت می‌دهند. دستورالعمل‌های CIBSE خاطرنشان می‌کنند که «روش تعریف شده در BS EN ISO 6946 اغلب برای محاسبات مقادیر U برای دیوارها، سقف‌ها و کف‌های معلق کاربرد دارد» و از یک روش ترکیبی برای محاسبه حد بالا و پایین مقاومت جهت در نظر گرفتن این پل‌ها استفاده می‌کند.[1]

مقاومت سطحی داخلی ۰.۱۳ m²K/W یادآوری می‌کند که پوشش حرارتی یک ساختمان فراتر از مصالح فیزیکی خریداری شده از مصالح‌فروشی است. خود هوا اولین خط دفاعی در برابر هدررفت گرماست و استانداردهای بین‌المللی تضمین می‌کنند که این لایه نیز به حساب بیاید.[6]
