خیابان گردابی فون کارمن: چرا پایداری آیرودینامیکی نیازمند پل‌های معلق با خرپای باز است

برای اینکه یک پل معلق از بادهای جانبی جان سالم به در ببرد، باید یک محدودیت الزام‌آور رعایت شود: سازه نباید به باد اجازه دهد تا در یک الگوی ریتمیک و متناوب از گردابه‌های کم‌فشار سازماندهی شود. اگر عرشه پل مانند یک دیوار صلب عمل کند، باد را مجبور می‌کند تا به دور آن بشکافد و یک «خیابان گردابی فون کارمن» ایجاد کند.

وقتی فرکانس ریزش این گردابه‌ها با فرکانس پیچشی طبیعی پل همگام شود، سازه شروع به پیچ‌خوردن می‌کند. در سال ۱۹۴۰، پل تاکوما نروز به شکلی فاجعه‌بار در رعایت این محدودیت شکست خورد. امروزه، این شرط در تمام زیرساخت‌های مدرن رعایت می‌شود، تنها به این دلیل که مهندسان تیرهای ورقه‌ای توپر و براق را به نفع خرپاهای عمیق و نفوذپذیر در برابر باد کنار گذاشتند.[1][3]

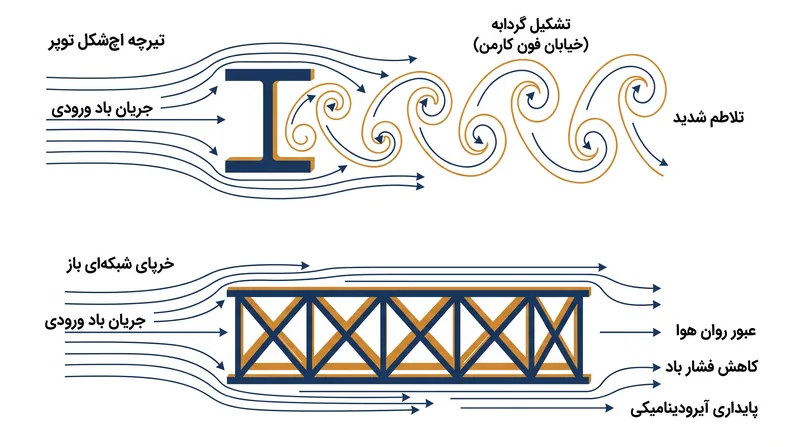

این پدیده راز مواد نیست، بلکه راز دینامیک سیالات است. وقتی باد به یک جسم ضخیم و غیرآیرودینامیک - مانند یک تیرآهن آی‌شکل فولادی توپر - برخورد می‌کند، نمی‌تواند به نرمی جریان یابد. در عوض، جدا می‌شود و به شکل گردابه‌هایی درمی‌آید که به طور متناوب از لبه‌های بالا و پایین جدا می‌شوند.

هر جدایی باعث افت لحظه‌ای فشار شده و پل را اندکی به آن سمت می‌کشد. انجمن مهندسان عمران آمریکا (ASCE) در گزارش تاریخی خود در سال ۱۹۵۲ ثابت کرد که این اختلاف فشار متناوب، محرک اصلی ناپایداری آیرودینامیکی در پل‌های معلق است.[1][5]

خطر از «عدد استروهال» ناشی می‌شود؛ یک مقدار بدون بعد که مکانیسم‌های جریان نوسانی را توصیف می‌کند. اگر سرعت باد به آستانه بحرانی برسد که در آن فرکانس ریزش گردابه با فرکانس تشدید طبیعی پل قفل شود، سازه در هر چرخه انرژی را از باد جذب می‌کند.

دامنه این پیچش به صورت تصاعدی رشد می‌کند. مدل‌های فیزیکی منتشر شده توسط موسسه فیزیک آمریکا نشان می‌دهند که این لرزش آیروالاستیک یک حلقه خودتغذیه‌شونده است؛ به محض اینکه پل شروع به پیچ‌خوردن می‌کند، خود این پیچش پروفیل آیرودینامیکی را تغییر داده و ریزش گردابه‌ها را تشدید می‌کند.[2][4]

پل اصلی تاکوما نروز یک شاهکار زیبایی‌شناختی اما یک فاجعه آیرودینامیکی بود. تیرهای ورقه‌ای توپر آن با عمق ۸ فوت، یک جسم غیرآیرودینامیک بی‌نقص ایجاد کرده بودند. در سرعت باد تنها ۴۲ مایل بر ساعت (۱۹ متر بر ثانیه)، فرکانس ریزش گردابه دقیقاً با حالت پیچشی ۰.۲ هرتز پل مطابقت پیدا کرد.

لرزش آیروالاستیک حاصل، دهانه اصلی را در کمتر از یک ساعت از هم درید. پژوهشگرانی که از منظر کار آیرودینامیکی این موضوع را تحلیل می‌کنند، خاطرنشان می‌سازند که مقطع اچ‌شکل و توپر عرشه، این حالت خرابی را تحت آن شرایط جوی خاص از نظر ریاضی تضمین کرده بود.[4][6]

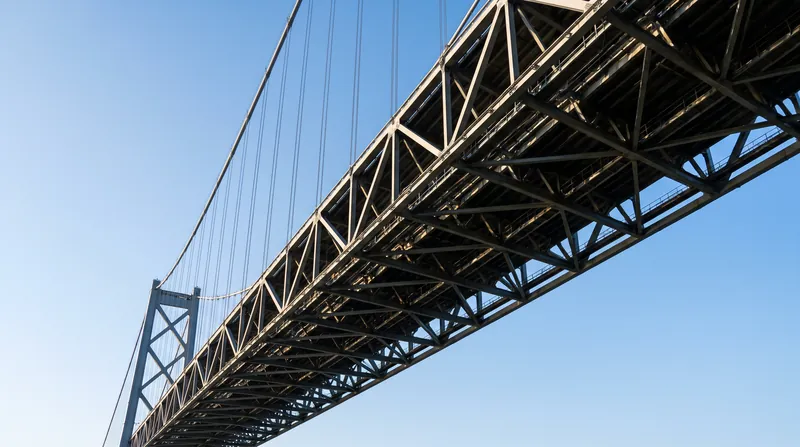

اجماع مهندسی بلافاصله پس از این فروپاشی تغییر کرد. پل بازسازی‌شده تاکوما نروز و تقریباً تمام پل‌های معلق بزرگی که از آن زمان ساخته شده‌اند، از یک عرشه خرپای باز استفاده می‌کنند. با مجبور کردن باد به عبور از میان شبکه‌ای از فولاد به جای دور زدن یک دیوار صلب، این طراحی شکل‌گیری گردابه‌های بزرگ و منسجم را در هم می‌شکند. گزارش هیئت مشورتی ASCE در سال ۱۹۵۲ این الزام را مدون کرد و آزمایش تونل باد و نفوذپذیری آیرودینامیکی را برای تمام سازه‌های دهانه‌بلند آینده اجباری ساخت.[1][6]

این گذار نشان‌دهنده یک بده‌بستان بنیادین در مهندسی عمران است. تولید تیرهای ورقه‌ای توپر ارزان‌تر است، سریع‌تر مونتاژ می‌شوند و نمای باریک و ظریفی ارائه می‌دهند. در مقابل، خرپاهای باز سنگین، گران‌قیمت و از نظر بصری متراکم هستند. با این حال، ریاضیات آیرودینامیک هیچ انتخاب دیگری باقی نمی‌گذارد.

یک عرشه توپر هزینه و زیبایی را به قیمت بقای سازه در اولویت قرار می‌دهد، در حالی که یک خرپای باز پایداری آیرودینامیکی را به قیمت کارایی مواد در اولویت می‌گذارد. مدل‌های فیزیکی ثابت می‌کنند که شما نمی‌توانید هر دو را با هم داشته باشید.[4][7]

امروزه، اصول خیابان گردابی فون کارمن بسیار فراتر از پل‌ها گسترش یافته است. داده‌های زمین‌شناسی ناسا همین الگوهای گردابی را که در جو پشت جزایر و کوه‌ها شکل می‌گیرند، ردیابی می‌کند. در کاربردهای صنعتی، برج‌های خنک‌کننده، دودکش‌های کارخانه‌ها و حتی آنتن‌های خودرو به پره‌های مارپیچی مجهز می‌شوند تا ریزش گردابه‌ها را مختل کنند. الزام به مدیریت دینامیک سیالات مطلق است و شکل همه‌چیز را از لوله‌های استخراج نفت در اعماق دریا گرفته تا نمای آسمان‌خراش‌ها دیکته می‌کند.[3][5]

میراث خیابان گردابی فون کارمن، تغییر دائمی محیط ساخته‌شده به دست بشر است. ما دیگر پل‌های معلقی نمی‌سازیم که سعی کنند راه باد را سد کنند؛ ما سازه‌هایی می‌سازیم که اجازه می‌دهند باد از میان آن‌ها عبور کند. ریاضیات لرزش آیروالاستیک دیکته می‌کند که ظرافت زیبایی‌شناختی باید همیشه تسلیم نفوذپذیری آیرودینامیکی شود. نسل بعدی طراحی پل‌ها به اصلاح این تعادل ادامه خواهد داد، اما محدودیت بنیادینی که در سال ۱۹۴۰ کشف شد، همچنان پابرجا و ناگسستنی است.[1][7]
