مکانیک ساختار خودرو: مقایسه شاسی مستقل، بدنه یکپارچه و فریم فضایی از نظر ایمنی، هزینه و توانایی

اگر امروز به هر نمایشگاه خودرویی سر بزنید، بلافاصله با یک تنش مهندسی پنهان روبرو می‌شوید که حق بیمه، ایمنی و هزینه‌های تعمیر شما را برای یک دهه آینده تعیین خواهد کرد. خودروهای مدرن در تصادفات با سرعت بالا به مراتب ایمن‌تر از مدل‌های قدیمی هستند، با این حال، همین مهندسی ایمنی دقیق باعث می‌شود که یک تصادف جزئی با سرعت ۱۵ مایل در ساعت در پارکینگ سوپرمارکت، اکنون منجر به اسقاط شدن کامل خودرو شود. مقصر ورق فلزی ضعیف نیست، بلکه ساختار بنیادی زیر آن است.

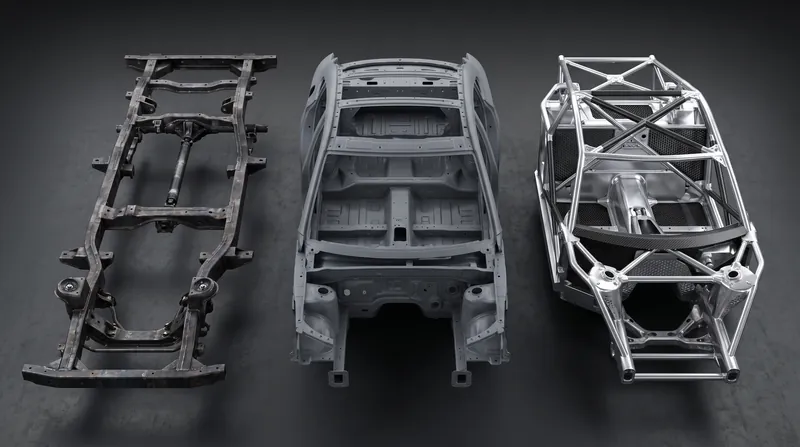

حل این تنش مستلزم این است که فراتر از صندلی‌های چرمی و نمایشگرهای اطلاعات و سرگرمی، به اسکلت خودرو نگاه کنیم. صنعت خودروسازی برای یک قرن به سه فلسفه ساختاری اصلی متکی بوده است: شاسی مستقل (Body-on-Frame)، بدنه یکپارچه (Unibody) و فریم فضایی (Space Frame). هر کدام مجموعه‌ای متمایز از مصالحه‌ها بین هزینه تولید، ایمنی سرنشینان و دوام طولانی‌مدت را نشان می‌دهند.

قدیمی‌ترین و مقاوم‌ترین این ساختارها، طراحی شاسی مستقل است که اغلب شاسی نردبانی نامیده می‌شود. یک نردبان فولادی سنگین را تصور کنید که روی زمین قرار گرفته، موتور، سیستم تعلیق و چرخ‌ها مستقیماً به آن پیچ شده‌اند و کابین سرنشینان به عنوان یک قطعه جداگانه روی آن قرار گرفته است. این ساختار قرن اول خودرو را تعریف کرد و همچنان استاندارد کامیونت‌های سنگین، شاسی‌بلندهای بزرگ و وسایل نقلیه تجاری است.

برای مدیر ناوگان یا خریداری که مرتباً یک قایق سنگین را یدک می‌کشد، شاسی نردبانی کارایی بی‌نظیری ارائه می‌دهد. از آنجایی که شاسی یک ساختار فولادی عظیم و مستقل است، در برابر نیروهای پیچشی بارهای سنگین مقاومت می‌کند. علاوه بر این، در یک تصادف جزئی، اغلب می‌توان پنل‌های بدنه جداگانه را بدون به خطر انداختن یکپارچگی ساختاری زیرین تعویض کرد و هزینه‌های تعمیر را در سطح قابل قبولی نگه داشت.

با این حال، این مقاومت بالا با هزینه‌های سنگینی همراه است. بدنه‌های شاسی‌دار دارای جریمه وزنی قابل توجهی هستند—اغلب ۱۵ تا ۲۰ درصد جرم بیشتری نسبت به یک طراحی بدنه یکپارچه معادل دارند. این وزن اضافی بازده سوخت را از بین می‌برد و برد خودروهای برقی را کاهش می‌دهد. مهم‌تر از همه، شاسی‌های نردبانی ذاتاً از سپر تا سپر سفت و سخت هستند، به این معنی که انرژی جنبشی شدید تصادف را به جای جذب، مستقیماً به کابین سرنشینان منتقل می‌کنند.[1]

در مقابل، بدنه یکپارچه (یا شاسی مونوکوک) قرار دارد که بر جاده‌های مدرن تسلط دارد. در طراحی یکپارچه، شاسی جداگانه‌ای وجود ندارد. در عوض، کف، سقف و ستون‌ها مهر و موم شده و به هم جوش داده می‌شوند تا یک پوسته ساختاری واحد و یکپارچه را تشکیل دهند. پوست و اسکلت خودرو یکی هستند.[5]

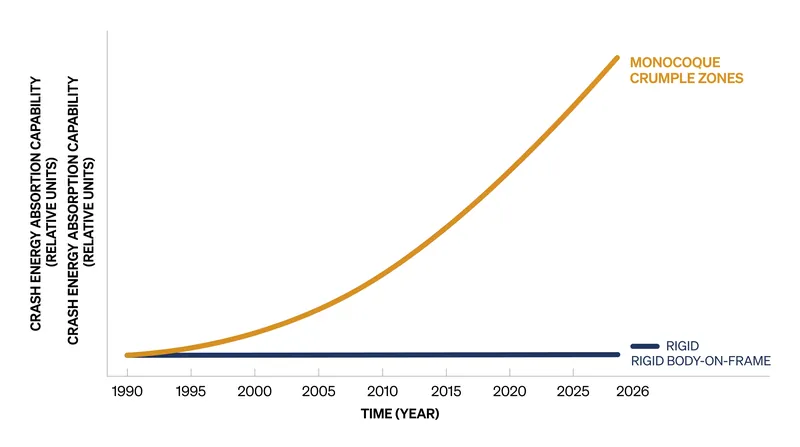

بدنه یکپارچه ایمنی خودرو را متحول کرد. با مهندسی بخش‌های خاصی از پوسته برای خرد شدن کنترل‌شده—که به عنوان مناطق خردشونده (Crumple Zones) شناخته می‌شوند—خودروهای یکپارچه در هنگام برخورد مانند کمک‌فنرهای غول‌پیکر عمل می‌کنند. تحلیل تصادفات ساختارهای بدنه خودرو نشان می‌دهد که طراحی‌های یکپارچه انرژی جنبشی را بسیار مؤثرتر از شاسی‌های نردبانی سفت و سخت دفع می‌کنند و نیروهای وارده بر سرنشینان را به شدت کاهش می‌دهند.[2]

برای راننده معمولی، این بدان معناست که از تصادفی در بزرگراه جان سالم به در می‌برد که در یک خودروی شاسی مستقل می‌توانست کشنده باشد. اما این ایمنی با یک هزینه مالی گزاف همراه است. از آنجایی که کل خودرو یک واحد ساختاری واحد است، یک ضربه متوسط که یک پنل عقب را خم می‌کند، می‌تواند کل شاسی را برای همیشه تغییر شکل دهد. آنچه آسیب ظاهری جزئی به نظر می‌رسد، اغلب یکپارچگی ساختاری خودرو را به خطر می‌اندازد و شرکت‌های بیمه را وادار می‌کند آن را اسقاطی اعلام کنند.

این پویایی در حال افزایش حق بیمه در سراسر کشور است. خریداران خودروهایی فوق‌العاده ایمن می‌خرند، اما در اصل در حال خرید سازه‌های ایمنی یک‌بار مصرف هستند. هنگامی که منطقه خردشونده کار خود را انجام می‌دهد، تعمیر خودرو اغلب از نظر مالی مقرون به صرفه نیست.

ساختار سوم، یعنی فریم فضایی، نگاهی اجمالی به آینده خودروهای با عملکرد بالا و برقی ارائه می‌دهد. برخلاف بدنه یکپارچه که از ورق‌های فولادی مهر و موم شده تشکیل شده، فریم فضایی از شبکه‌ای از لوله‌های درهم‌تنیده یا پروفیل‌های اکسترود شده—اغلب آلومینیوم یا فیبر کربن—ساخته می‌شود که توسط پنل‌های بدنه غیرسازه‌ای پوشانده شده است.

فریم‌های فضایی آرمان مهندسی خودرو را ارائه می‌دهند: استحکام پیچشی فوق‌العاده همراه با ساختار بسیار سبک. پیش‌بینی ایمنی این سازه‌ها در تصادف نشان می‌دهد که فریم‌های فضایی، هنگامی که با مواد سبک پیشرفته ساخته می‌شوند، می‌توانند با معیارهای ایمنی بدنه یکپارچه برابری کرده یا از آن فراتر روند، در حالی که صدها کیلوگرم از وزن خودرو کم می‌کنند.[4]

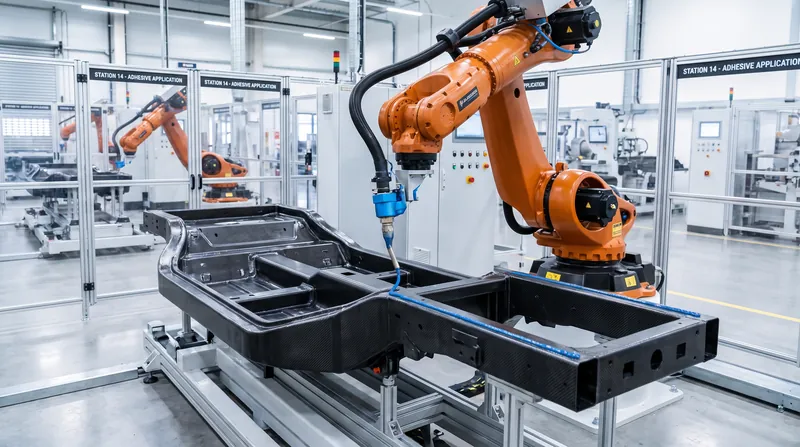

مانع اصلی در پذیرش فریم فضایی همیشه پیچیدگی تولید بوده است. جوشکاری گره‌های پیچیده آلومینیومی یا پخت فیبر کربن به مراتب گران‌تر از مهر و موم کردن فولاد است. با این حال، تکنیک‌های اتصال جدید برای مواد ترموپلاستیک در حال تغییر این معادله هستند. مهندسان با استفاده از چسب‌های پیشرفته و اتصال کامپوزیت، فریم‌های فضایی ماژولار (مدولار) را توسعه می‌دهند که می‌توانند به سرعت و ارزان مونتاژ شوند.[3]

این ماژولار بودن کلید حل بحران قابلیت تعمیر است. اگر یک خودرو با فریم فضایی ترموپلاستیک دچار تصادف شود، گره‌های کامپوزیتی آسیب‌دیده از نظر تئوری می‌توانند باز شده و جایگزین شوند، به جای اینکه کل خودرو اسقاط شود. این ساختار، جذب انرژی تصادف بدنه یکپارچه را با قابلیت تعمیر ماژولار شاسی نردبانی کلاسیک ترکیب می‌کند.[6]

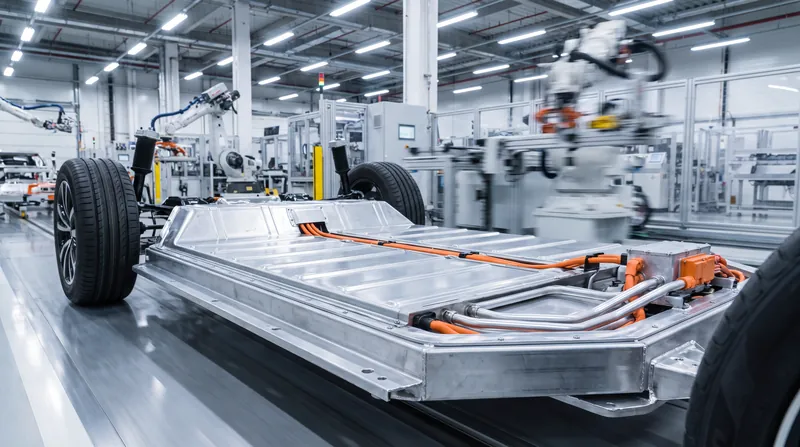

حرکت به سمت خودروهای برقی این تکامل ساختاری را تسریع می‌کند. بسته‌های باتری سنگین نیاز به سازه‌های محکمی دارند تا در هنگام تصادف از سوراخ شدن محافظت شوند، در حالی که همزمان برای به حداکثر رساندن برد رانندگی، به طراحی‌های شاسی سبک نیاز است.

برخی خودروسازان تلاش می‌کنند شاسی‌های نردبانی سنتی را برای کامیونت‌های برقی تطبیق دهند، اما جریمه‌های وزنی شدید است. برخی دیگر بسته باتری را مستقیماً در ساختار بدنه یکپارچه ادغام می‌کنند و باتری را به عضوی تحت فشار از شاسی تبدیل می‌کنند. این کار استحکام را بهبود می‌بخشد اما تعویض باتری را تقریباً غیرممکن می‌سازد.[1]

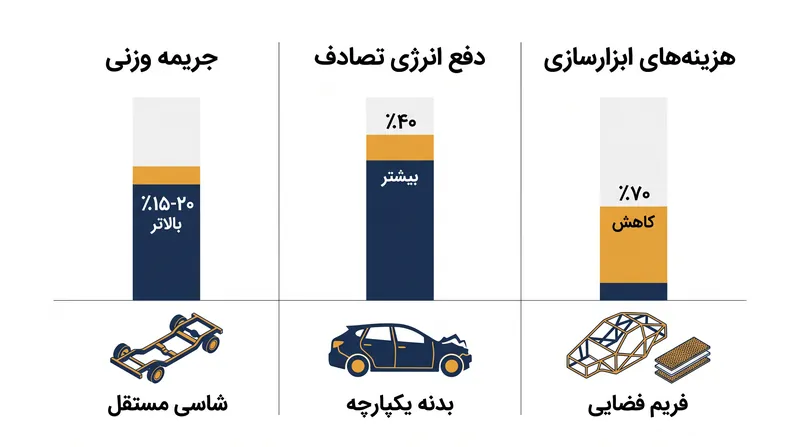

در نهایت، خودرویی که انتخاب می‌کنید، هزینه‌های پنهان مالکیت را تعیین می‌کند. یک کراس‌اوور با بدنه یکپارچه ایمنی روزانه و مصرف سوخت بهتری ارائه می‌دهد، اما خطر تعمیرات پرهزینه تصادف را به همراه دارد. یک شاسی‌بلند شاسی مستقل، برتری در یدک‌کشی و تعمیرات جزئی ارزان را فراهم می‌کند، اما کیفیت سواری و جذب انرژی تصادف را فدا می‌کند. با حرکت روش‌های اتصال پیشرفته و فریم‌های فضایی کامپوزیتی از سوپرخودروها به سمت خودروهای برقی بازار انبوه، صنعت بالاخره در حال حرکت به سمت طراحی‌ای است که خریداران را مجبور نمی‌کند بین زنده ماندن در تصادف و توانایی پرداخت صورت‌حساب تعمیر یکی را انتخاب کنند.
