مکانیک سیستم تعلیق خودرو: مقایسه معماری‌های مک‌فرسون استرات، دابل ویشبون و مولتی‌لینک

در قلب طراحی هر پلتفرم خودرو، یک تضاد هندسی اساسی نهفته است: تقاضا برای حداکثر فضای کابین داخلی و کارایی تولید، مستقیماً در برابر الزامات مکانیکی برای تماس بهینه تایر و هندلینگ دینامیکی قرار می‌گیرد. حل این تنش، معماری فیزیکی خودرو را دیکته می‌کند.[2]

تنها هدف یک سیستم تعلیق، مدیریت انرژی جنبشی یک جرم متحرک است، در حالی که سطح تماس تایر—ناحیه‌ای تقریباً به اندازه کف دست انسان—را صاف بر روی سطح جاده نگه می‌دارد. نحوه دستیابی خودرو به این هدف در زیر بارهای جانبی پیچیدن و بارهای عمودی زمین ناهموار، کاملاً به اتصالات سینماتیکی آن بستگی دارد.[2][6]

برای دهه‌ها، صنعت خودروسازی برای حل این مشکل به سه معماری اصلی تعلیق مستقل متکی بوده است: استرات مک‌فرسون، دابل ویشبون و سیستم مولتی‌لینک. هر کدام از اینها یک گره متمایز در زنجیره مهندسی بزرگتر را نشان می‌دهند که هزینه و حجم بسته‌بندی را با کنترل سینماتیکی مبادله می‌کنند.[6]

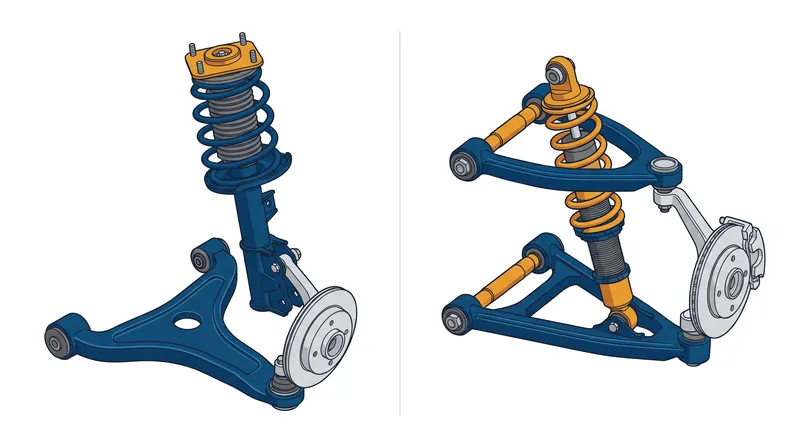

استرات مک‌فرسون، که در دهه ۱۹۴۰ توسعه یافت، همچنان رایج‌ترین طراحی تعلیق جلو در خودروهای سواری جهانی است. نبوغ آن در تجمیع قطعات نهفته است: خود کمک‌فنر به عنوان محور بالایی فرمان و یک عضو ساختاری شاسی عمل می‌کند.[4]

با حذف نیاز به بازوی کنترلی بالایی، معماری مک‌فرسون فضای جانبی قابل توجهی را در محفظه موتور آزاد می‌کند. این امر آن را به انتخاب پیش‌فرض برای خودروهای موتور عرضی و دیفرانسیل جلو تبدیل می‌کند که در آنها محدودیت‌های بسته‌بندی شدید است. این سیستم بسیار قابل تولید، مقرون‌به‌صرفه و ساده برای مونتاژ در خط تولید است.[4][6]

با این حال، این سادگی یک پیامد سینماتیکی پایین‌دستی را به همراه دارد. از آنجا که استرات در بالا ثابت است، هنگام فشرده شدن سیستم تعلیق در پیچ‌های شدید، تایر نسبت به سطح جاده به سمت بیرون متمایل می‌شود—پدیده‌ای که به عنوان افزایش کمبر مثبت شناخته می‌شود. این امر لبه داخلی تایر را بلند کرده، سطح تماس را کاهش داده و حداکثر چسبندگی مکانیکی را محدود می‌کند.[2][4]

برای حل محدودیت‌های کمبر استرات، معماری‌های لوکس و با عملکرد بالا از سیستم تعلیق دابل ویشبون استفاده می‌کنند. این سیستم از دو بازوی متمایز A شکل—یکی بالایی و دیگری پایینی—برای اتصال توپی چرخ به شاسی استفاده می‌کند، در حالی که کمک‌فنر مستقل از اتصالات ساختاری عمل می‌کند.[5][7]

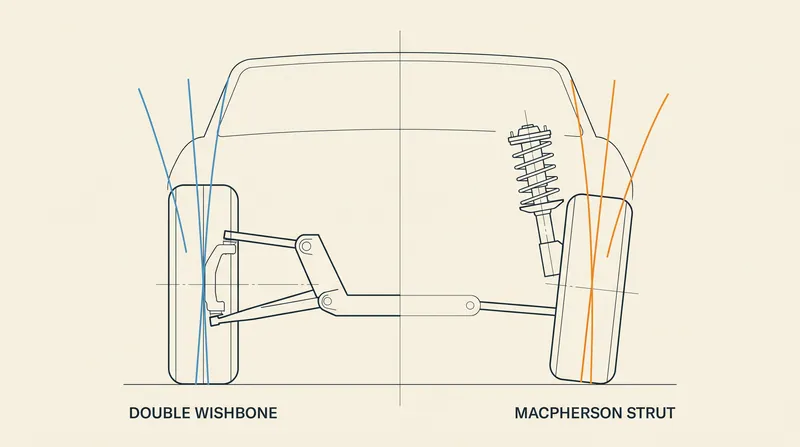

مزیت هندسی دابل ویشبون در طول‌های نابرابر بازوهای آن نهفته است. با طراحی بازوی بالایی کوتاه‌تر از بازوی پایینی، مهندسان یک منحنی کمبر منفی ایجاد می‌کنند. هنگامی که شاسی در یک پیچ به بیرون می‌غلتد و سیستم تعلیق فشرده می‌شود، بازوی بالایی کوتاه‌تر، بالای چرخ را به سمت داخل می‌کشد و تایر را کاملاً صاف در برابر جاده نگه می‌دارد.[5][7]

بده‌بستان برای این برتری دینامیکی، جریمه شدید بسته‌بندی است. ویشبون بالایی مستقیماً به فضایی نفوذ می‌کند که معمولاً توسط موتور عرضی یا اجزای گسترده پیشرانه اشغال می‌شود. علاوه بر این، افزایش تعداد قطعات، جرم فنربندی نشده، پیچیدگی تولید و هزینه پلتفرم خودرو را افزایش می‌دهد.[5][6]

سیستم تعلیق مولتی‌لینک پیشرفته‌ترین تکامل کنترل سینماتیکی را نشان می‌دهد. به جای تکیه بر بازوهای A شکل صلب، یک سیستم مولتی‌لینک هندسه را به سه تا پنج بازوی کنترلی طولی و جانبی مستقل تجزیه می‌کند.[3]

این تجزیه به مهندسان اجازه می‌دهد تا هر محور حرکت چرخ را به طور مستقل تنظیم کنند. آنها می‌توانند برای ضد شیرجه (anti-dive) در ترمزگیری شدید، ضد چمباتمه (anti-squat) در شتاب‌گیری، و کنترل دقیق تو (toe) در هنگام پیچیدن، بهینه‌سازی کنند، بدون اینکه کیفیت سواری به خطر بیفتد. این معماری قطعی برای موازنه بین انطباق‌پذیری لوکس با پایداری در سرعت بالا است.[3][5]

پیامد پایین‌دستی معماری مولتی‌لینک، پیچیدگی شدید است. تعداد زیاد بوش‌ها، اتصالات توپی و پیوندها نیازمند تلرانس‌های تولیدی دقیق است و هزینه تولید اولیه و نگهداری طولانی‌مدت را به طور قابل توجهی افزایش می‌دهد.[3]

گذار به معماری‌های خودروی برقی در حال حاضر ارزیابی مجدد این بده‌بستان‌های تاریخی را تحمیل می‌کند. ادغام بسته‌های سنگین باتری لیتیوم-یون، وزن خالص خودرو را ۲۰ تا ۳۰ درصد افزایش می‌دهد و بارهای جانبی و عمودی بی‌سابقه‌ای را بر شبکه تعلیق وارد می‌کند.[1]

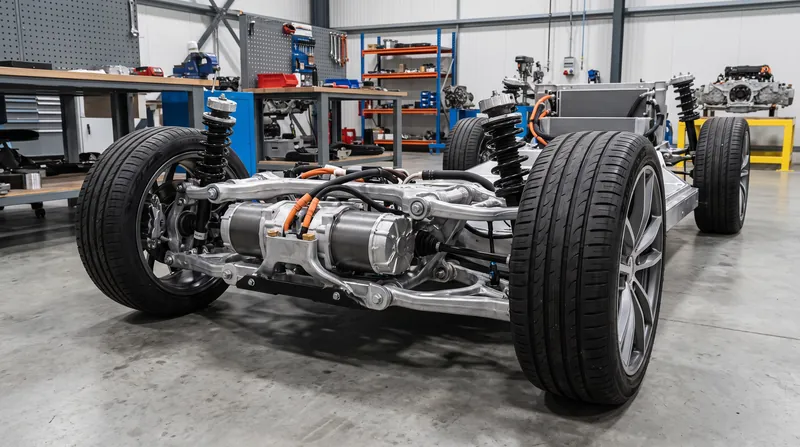

همزمان، حذف موتور احتراق داخلی، محدودیت اصلی بسته‌بندی که استرات مک‌فرسون را ضروری می‌ساخت، از بین می‌برد. با یک شاسی اسکیت‌بورد صاف و واحدهای محرکه برقی جمع‌وجور که در پایین بین چرخ‌ها نصب شده‌اند، جریمه فضایی بازوهای کنترلی بالایی تا حد زیادی خنثی می‌شود.[1][8]

در نتیجه، صنعت شاهد یک تغییر ساختاری است. برای مدیریت جرم افزایش یافته و حفظ طول عمر تایر تحت بارهای گشتاور بالا، خودروسازان به طور فزاینده‌ای به سمت معماری‌های دابل ویشبون و مولتی‌لینک برای پلتفرم‌های برقی بازار انبوه مهاجرت می‌کنند و از فضای بسته‌بندی جدید در دسترس برای اولویت دادن به کنترل سینماتیکی نسبت به کاهش قطعات استفاده می‌کنند.[1][8]
