معادله آرچارد: چرا حجم سایش به بار واردشده بستگی دارد، نه مساحت سطح تماس

مهندسانی که طول عمر یک اتصال لغزشی را تعیین می‌کنند — خواه کالیپر ترمز باشد، خواه رینگ پیستون یا لولای یک ربات — با مجموعه‌ای سخت و غیرقابل‌انعطاف از محدودیت‌های فیزیکی روبه‌رو هستند. آن‌ها بار عمودی وارد بر اتصال را کنترل می‌کنند، سختی مواد را برمی‌گزینند و هندسه سطح تماس را تعیین می‌کنند.

وقتی برای طراحی یک مجموعه مکانیکی پشت میز می‌نشینند، اغلب انتخاب شهودی‌شان این است که سطح تماس را پهن‌تر کنند تا سرعت سایش ماده کاهش یابد. با این حال، فیزیک تریبولوژی حکم می‌کند که این تغییر هندسی مطلقاً هیچ تأثیری بر حجم کل ماده از دست‌رفته ندارد.[1]

قانون حاکم بر این تعامل، معادله سایش آرچارد است که نخستین بار در سال ۱۹۵۳ تدوین شد. این معادله بیان می‌کند که حجم ماده ساییده‌شده در یک سیستم لغزشی، با بار عمودی و مسافت لغزش رابطه مستقیم، و با سختی سطح نرم‌تر رابطه معکوس دارد.[2]

آنچه به‌طرز چشمگیری در این رابطه ریاضی غایب است، مساحت ظاهری تماس است. یک لنت ترمز با مساحت ۱۰۰ سانتی‌متر مربع و لنت دیگری با مساحت ۵۰ سانتی‌متر مربع، اگر با نیروی کل کاملاً یکسانی به یک دیسک فشرده شوند، در طول ۱۰۰۰ کیلومتر رانندگی دقیقاً حجم یکسانی از غبار سایش تولید خواهند کرد.[1]

برای درک اینکه چرا هندسه ماکروسکوپی در اینجا بی‌اهمیت است، باید از دریچه میکروسکوپ به سطوح نگاه کرد. هیچ فلز ماشین‌کاری‌شده‌ای کاملاً مسطح نیست. در سطح میکروسکوپی، سطوح شبیه به رشته‌کوه‌هایی دندانه‌دار هستند که با قله‌هایی به نام «ناهمواری» شناخته می‌شوند.

وقتی دو سطح به هم فشرده می‌شوند، در تمام مساحت ظاهری‌شان با هم تماس پیدا نمی‌کنند. آن‌ها تنها در نقاطی مماس می‌شوند که بلندترین ناهمواری‌های دو سطح به هم می‌رسند. این مساحت تماس واقعی به‌طرز شگفت‌آوری کوچک است — اغلب ۱۰٬۰۰۰ بار کوچک‌تر از مساحت تماس ظاهری که با چشم غیرمسلح دیده می‌شود.[3]

با افزایش بار عمودی، فشار روی این قله‌های میکروسکوپی از حد سختی تسلیم ماده فراتر می‌رود. ناهمواری‌ها خرد شده و به‌طور پلاستیک تغییر شکل می‌دهند تا زمانی که مساحت تماس واقعی دقیقاً به اندازه‌ای بزرگ شود که بتواند بار واردشده را تحمل کند.[3]

این امر یک تناسب ریاضی دقیق ایجاد می‌کند: مساحت تماس واقعی برابر است با بار عمودی تقسیم بر سختی تسلیم ماده. اگر یک مهندس ۱۰۰۰ نیوتن نیرو به یک صفحه فولادی با سختی ۱٫۵ گیگاپاسکال وارد کند، مساحت تماس واقعی تنها توسط همین دو عدد ثابت می‌شود.[1]

حال اگر مهندس عرض صفحه فولادی را دو برابر کند اما بار ۱۰۰۰ نیوتنی را ثابت نگه دارد، مساحت ظاهری دو برابر می‌شود، اما مساحت تماس واقعی دقیقاً همان‌قدر باقی می‌ماند. بار صرفاً روی تعداد بیشتری از تماس‌های ناهمواریِ کوچک‌تر توزیع می‌شود، یا ناهمواری‌ها کمتر تغییر شکل می‌دهند، اما مساحت کل میکروسکوپی که بار را تحمل می‌کند، تغییری نخواهد کرد.[3]

از آنجا که سایش دقیقاً در همین محل‌های اتصال ناهمواری‌ها رخ می‌دهد — جایی که جوش‌های سرد میکروسکوپی شکل می‌گیرند و در حین لغزش از هم گسسته می‌شوند — حجم ماده جداشده کاملاً توسط مساحت تماس واقعی دیکته می‌شود.[3]

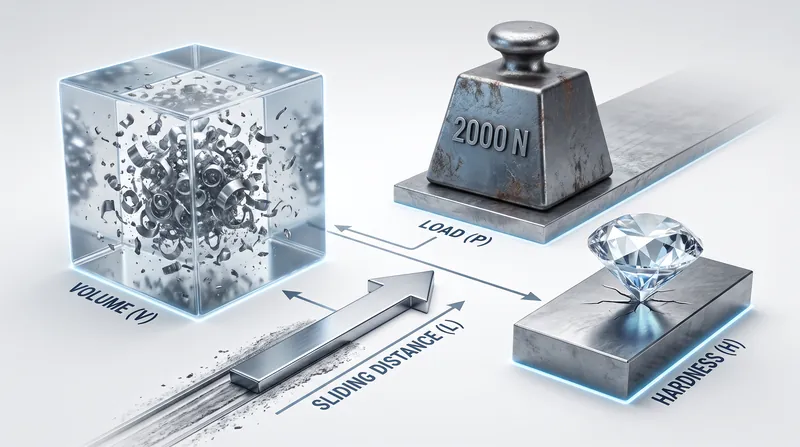

جان اف. آرچارد این موضوع را در مقاله سال ۱۹۵۳ خود در مجله فیزیک کاربردی مدون کرد و صراحتاً نوشت که «سایش مستقل از مساحت ظاهری تماس است.» معادله او این مفهوم را فرمول‌بندی می‌کند، جایی که V حجم سایش، L مسافت لغزش، و K ضریب سایش بدون بُعد است.[2]

ضریب سایش، یعنی K، نشان‌دهنده احتمال این است که هر برخورد ناهمواری منجر به ایجاد یک ذره سایشی شود. برای فولاد نرم بدون روان‌کار که روی فولاد می‌لغزد، K معمولاً در حدود ۰٫۰۰۲ است؛ به این معنا که تنها کسری از یک درصد از تعاملات ناهمواری‌ها واقعاً باعث کنده شدن ماده می‌شود.

قوی‌ترین استدلال متقابل در برابر این اصل، از مشاهدات روزمره نشأت می‌گیرد: لنت‌های ترمز بزرگ‌تر واقعاً پیش از نیاز به تعویض، دوام بیشتری می‌آورند. این مسئله یک ناهماهنگی شناختی میان فیزیک نظری و واقعیت عملیِ تعمیر و نگهداری خودرو ایجاد می‌کند.[1]

راه حل این پارادوکس در تمایز میان سایش حجمی و سایش خطی نهفته است. معادله آرچارد بر حجم ماده از دست‌رفته حاکم است. اگر یک لنت بزرگ و یک لنت کوچک دقیقاً حجم یکسانی از ماده را از دست بدهند، لنت کوچک‌تر باید عمق یا ضخامت بیشتری را از دست بدهد تا آن حجم جبران شود.[1]

از آنجا که قطعات مکانیکی زمانی از کار می‌افتند که ضخامت عملکردی آن‌ها ساییده شود، پخش کردن همان میزان اتلاف حجمی روی یک مساحت ظاهری وسیع‌تر، نرخ سایش خطی را کاهش می‌دهد. لنت ترمز بزرگ‌تر در حین کار بیشتر دوام می‌آورد، نه به این دلیل که در مجموع ماده کمتری از دست می‌دهد، بلکه به این دلیل که آن ماده را از مخزن وسیع‌تری کسر می‌کند.

این تمایز، یک رویکرد تحلیلی خاص را ایجاب می‌کند. اگر هدف جلوگیری از نازک شدن یک قطعه باشد، افزایش مساحت تماس یک تاکتیک مهندسی معتبر است. اما اگر هدف کاهش جرم کل ذرات تولیدشده توسط سیستم باشد — که یک معیار حیاتی در هوافضا و ایمپلنت‌های پزشکی است — تغییر مساحت کاملاً بی‌اثر خواهد بود.[1][3]

برای کاهش سایش حجمی، این معادله تنها سه اهرم در اختیار طراح قرار می‌دهد. آن‌ها می‌توانند مسافت لغزش را کاهش دهند، که معمولاً با توجه به عملکرد مکانیکی قطعه غیرممکن است. یا می‌توانند بار عمودی را کم کنند، که آن هم اغلب توسط وزن یا الزامات نیروی دستگاه دیکته می‌شود.[3]

در نهایت، آن‌ها می‌توانند سختی ماده نرم‌تر را افزایش دهند. به همین دلیل است که عملیات‌های سطحی، مانند کربن‌دهی یا نیتروژن‌دهی فولاد، خط دفاعی اصلی در برابر سایش چسبان هستند. دو برابر کردن سختی سطح، مساحت تماس واقعی را نصف می‌کند که مستقیماً نرخ سایش حجمی را نیز به نصف کاهش می‌دهد.[3]

اهرم نهایی خود ضریب سایش است که می‌توان آن را از طریق روان‌کاری دستکاری کرد. وارد کردن یک لایه سیال، ناهمواری‌ها را از هم جدا می‌کند و سیستم را از رژیم سایش چسبان خالصی که آرچارد مدل‌سازی کرده بود خارج می‌سازد و احتمال تولید ذرات را اساساً تغییر می‌دهد. با این حال، فیزیک تماس خشک به‌عنوان یک شرط مرزی ثابت برای مواد پایه باقی می‌ماند.[1]
