حد بتز: چرا هیچ توربین بادی نمی‌تواند بیش از ۵۹.۳٪ از انرژی جنبشی باد را تبدیل کند

آیرودینامیک کلاسیک، باد را به عنوان یک نیروی یکنواخت و مستقیم در نظر می‌گیرد که از یک روتور مجزا عبور می‌کند و یک سقف ریاضی سختگیرانه برای میزان انرژی قابل استخراج تعیین می‌کند. با این حال، متخصصان دینامیک سیالات مدرن استدلال می‌کنند که این مدل ایده‌آل نمی‌تواند واقعیت آشفته و سه‌بعدی لایه‌های مرزی جوی و پساب‌های مزارع بادی را به تصویر بکشد. بحث اصلی بر سر حد بتز است، یک قانون فیزیکی بنیادی که توسط فیزیکدان آلمانی، آلبرت بتز، در سال ۱۹۲۰ محاسبه شد. بتز نشان داد که هیچ توربین بادی نمی‌تواند بیش از ۱۶/۲۷ – یا ۵۹.۳٪ – از انرژی جنبشی باد را به نیروی مکانیکی تبدیل کند. اگر قرار باشد یک توربین ۱۰۰٪ انرژی را استخراج کند، هوا باید کاملاً پشت پره‌ها متوقف شود و از عبور باد جدید از روتور جلوگیری کند.[3][4][5]

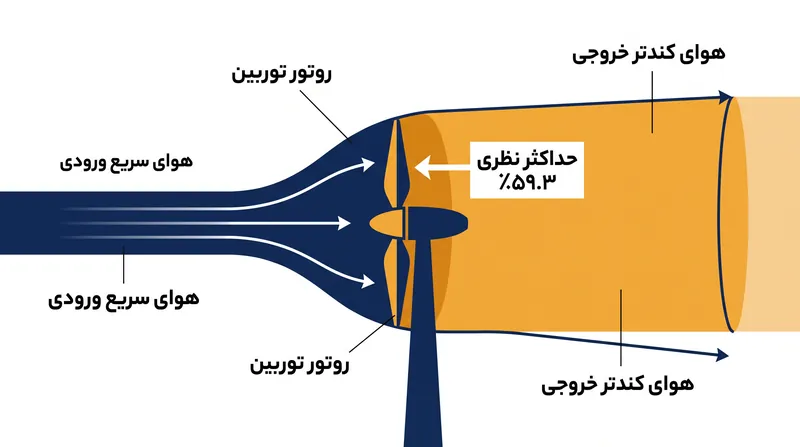

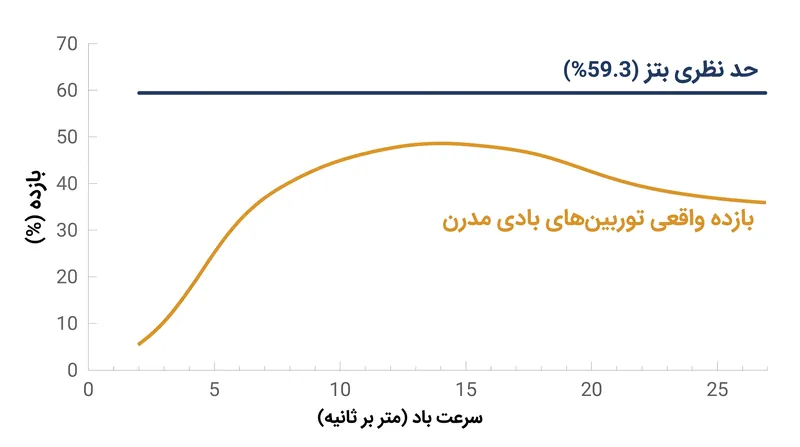

برای درک این محدودیت، باید یک لوله جریان (streamtube) را تصور کرد – یک ستون استوانه‌ای نظری از هوا که به توربین نزدیک می‌شود. همانطور که هوا انرژی جنبشی خود را به پره‌های چرخان منتقل می‌کند، سرعت آن کاهش می‌یابد. از آنجایی که جرم هوا باید حفظ شود، ستون هوای کند شده با خروج از پشت توربین، قطرش افزایش می‌یابد. تعادل بهینه، همانطور که بتز استخراج کرد، زمانی رخ می‌دهد که باد خروجی از توربین دقیقاً با یک سوم سرعت باد ورودی حرکت کند. در این نسبت دقیق، توربین حداکثر توان ممکن را بدون ایجاد گلوگاه آیرودینامیکی استخراج می‌کند. با این حال، در مهندسی عملی، توربین‌های مدرن در مقیاس کاربردی بسیار کمتر از این حداکثر نظری عمل می‌کنند و معمولاً بازدهی بین ۳۵٪ تا ۴۵٪ دارند.[3][4]

شکاف بین سقف ۵۹.۳٪ و واقعیت ۴۰٪ ناشی از محدودیت‌های فیزیکی است که معادله اصلی سال ۱۹۲۰ نادیده گرفته بود. بر اساس تحلیلی از دپارتمان فیزیک دانشگاه استنفورد، فرمول بتز تعداد نامحدودی پره بدون اصطکاک و چگالی هوای کاملاً یکنواخت را فرض می‌کند. در دنیای واقعی، توربین‌ها برای به حداقل رساندن درگ (کشش)، به سه پره باریک متکی هستند که ذاتاً اجازه می‌دهد مقداری باد بدون برداشت انرژی از میان آن‌ها عبور کند. علاوه بر این، بررسی استنفورد اشاره می‌کند که سرعت باد با افزایش ارتفاع زیاد می‌شود، به این معنی که بالای یک چرخش روتور ۱۰۰ متری نیروی به مراتب بیشتری نسبت به پایین آن تجربه می‌کند. این برش عمودی (vertical shear) یک عدم تعادل گشتاور ایجاد می‌کند که مهندسان باید آن را کاهش دهند و بازده آیرودینامیکی خام را با پایداری ساختاری معاوضه کنند.[3]

برای بیش از یک قرن، صنعت باد برای طراحی پره‌ها و چیدمان مزارع بادی به نظریه تک‌بعدی تکانه بتز متکی بوده است. اما مهندسان مدت‌هاست که تشخیص داده‌اند معادلات کلاسیک تحت شرایط عملیاتی شدید از کار می‌افتند. هنگامی که توربین‌ها با سرعت‌های چرخش بالا یا زوایای پره نامنظم کار می‌کنند، نظریه سنتی پیش‌بینی می‌کند که نیروی رانش باید کاهش یابد. با این حال، آزمایش‌های تونل باد دقیقاً عکس این را نشان می‌دهند. مایکل هاولند، استادیار مهندسی عمران و محیط زیست در مؤسسه فناوری ماساچوست (MIT)، می‌گوید: «بنابراین، این فقط از نظر کمی اشتباه نیست، بلکه از نظر کیفی نیز اشتباه است.»[5]

برای رفع این تناقضات، تیمی از محققان MIT – از جمله جیمی لیو (Jaime Liew)، پژوهشگر پسا دکتری، و کربی هک (Kirby Heck)، دانشجوی دکتری – یک چارچوب فیزیکی جدید را در آگوست ۲۰۲۴ در نشریه «نیچر کامیونیکیشنز» (Nature Communications) منتشر کردند. مدل تکانه یکپارچه آن‌ها جریان هوای سه‌بعدی اطراف روتورها را به دقت نشان می‌دهد، حتی زمانی که توربین با باد ورودی هم‌راستا نباشد. تیم MIT با گنجاندن معادلات توسعه‌یافته برای بال‌های هوافضا، دریافتند که افت فشار پشت روتور به سرعت مورد فرض بتز به سطح محیط باز نمی‌گردد. هاولند اظهار می‌دارد: «ما یک نظریه جدید برای آیرودینامیک روتورها توسعه داده‌ایم.» او اضافه می‌کند: «این نظریه در هر دو جهت کار می‌کند،» و به طور یکسان برای توربین‌های بادی که انرژی استخراج می‌کنند و پروانه‌های کشتی که نیروی پیشران اعمال می‌کنند، کاربرد دارد.[5]

مدل MIT به یک نتیجه‌گیری شگفت‌آور می‌رسد: حد ۱۰۴ ساله بتز در واقع می‌تواند با یک حاشیه کوچک فراتر رود. از آنجایی که فرمول اصلی بر فرض تک‌بعدی بودن و هم‌راستایی کامل روتور با جریان هوا متکی بود، نتوانست آیرودینامیک پیچیده توربین‌های نامنظم را در نظر بگیرد. محاسبات جدید نشان می‌دهند که با نامنظم کردن عمدی برخی توربین‌ها نسبت به جریان هوای ورودی، اپراتورها می‌توانند اختلالات پساب را برای واحدهای پایین‌دستی کاهش دهند. اگرچه افزایش حداکثر نظری در حد چند درصد است، اما نشان‌دهنده یک تغییر بنیادی در دینامیک سیالات است.[5]

محدودیت‌های تحلیل کلاسیک بتز زمانی که توربین‌ها در آرایه‌های عظیم در کنار هم قرار می‌گیرند، حتی بیشتر نمایان می‌شود. در مطالعه‌ای که در مارس ۲۰۲۰ در مجله «انرژی‌ها» (Energies) منتشر شد، محققان جیکوب آر. وست (Jacob R. West) و سانجیوا کی. لِلِه (Sanjiva K. Lele) عملکرد توربین‌ها را در مزارع بادی نامحدود با استفاده از شبیه‌سازی‌های گرداب بزرگ (large eddy simulations) بررسی کردند. آن‌ها دریافتند که در یک شبکه متراکم ۴ در ۶ هم‌راستا، پساب‌های توربین‌های بالادستی به شدت بودجه انرژی لوله جریان را تغییر می‌دهند. توربین‌هایی که در عمق یک مزرعه قرار دارند، به جای اتکا صرف به باد افقی ورودی، بخش قابل توجهی از توان خود را از شار عمودی انرژی جنبشی – تلاطمی که هوای سریع‌تر را از ارتفاعات بالاتر به سمت آرایه توربین می‌کشد – تامین می‌کنند.[1]

شبیه‌سازی‌های وست و لِلِه نشان داد که ضریب رانش بهینه برای یک توربین در داخل یک مزرعه بزرگ در واقع کمتر از آن چیزی است که حد بتز تجویز می‌کند. هنگامی که یک توربین در حالت بهینه کلاسیک بتز کار می‌کند، یک کمبود سرعت عظیم در پساب خود ایجاد می‌کند و توربین‌های پشت سر خود را از باد محروم می‌سازد. با کاهش ضریب رانش، توربین‌های پیشرو اجازه می‌دهند پساب سریع‌تر بازیابی شود و در نتیجه حداکثر توان خروجی کل مزرعه به جای واحد فردی، به حداکثر می‌رسد. محققان خاطرنشان کردند که تولید انرژی جنبشی تلاطمی بین صفر تا سه قطر روتور در پایین‌دست به اوج خود می‌رسد و نقش حیاتی در ترکیب هوا و شارژ مجدد لوله جریان برای ردیف بعدی پره‌ها ایفا می‌کند.[1]

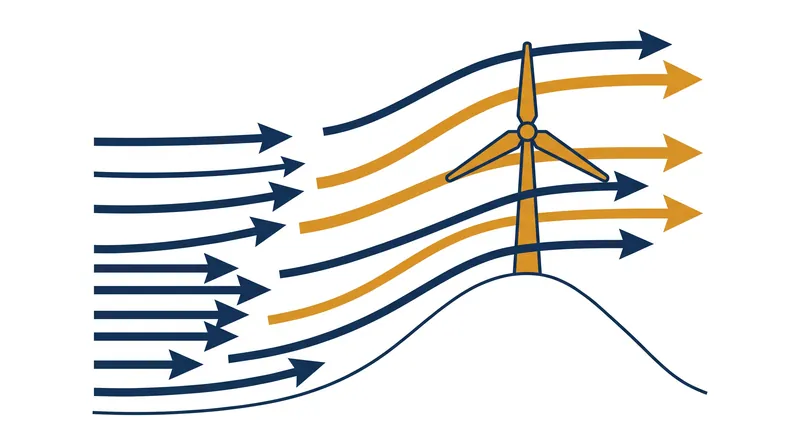

واقعیت زمین‌های پیچیده، محدودیت ۵۹.۳٪ را بیشتر پیچیده می‌کند. توربین‌های بادی اغلب بر روی خط‌الرأس‌ها، نزدیک سواحل یا در دره‌هایی نصب می‌شوند که توپوگرافی، باد را مجبور به شتاب گرفتن یا کند شدن می‌کند. در آوریل ۲۰۲۶، محققان ارسلان سلیم دار (Arslan Salim Dar)، تریستان روا (Tristan Revaz)، و فرناندو پورت آجل (Fernando Porté-Agel) از مدرسه پلی‌تکنیک فدرال لوزان (EPFL) مطالعه‌ای را در «فیزیک سیالات» (Physics of Fluids) منتشر کردند که بررسی می‌کرد چگونه جریان‌های پایه غیریکنواخت، حد بتز-ژوکوفسکی (Betz-Joukowsky limit) را تغییر می‌دهند. تیم EPFL با استفاده از تحلیل حجم کنترل اصلاح‌شده، نشان داد که یک جریان شتاب‌گیرنده در جهت جریان، در واقع حداکثر بازده نظری توربین را افزایش می‌دهد، در حالی که یک جریان کندشونده آن را کاهش می‌دهد.[2]

چارچوب EPFL یک عامل شتاب (speed-up factor) را برای در نظر گرفتن شیب‌های فشار در جو معرفی می‌کند. در یک جریان شتاب‌گیرنده، شیب فشار کار مثبتی بر روی لوله جریان انجام می‌دهد و عملاً انرژی اضافی را قبل از رسیدن هوا به روتور به سیستم تزریق می‌کند. بنابراین، توربین قادر است انرژی را هم از شار جنبشی باد و هم از کار مثبتی که توسط میدان فشار اطراف انجام می‌شود، استخراج کند.[2]

برعکس، در یک جریان کندشونده، شیب فشار نامطلوب در همان جهتی عمل می‌کند که رانش توربین، و یک نیروی بازدارنده خالص بزرگتر بر روی هوا اعمال می‌کند و باعث می‌شود لوله جریان در ضرایب القایی پایین‌تر از هم بپاشد.[2]

محققان EPFL همچنین تأثیر برش عمودی باد (vertical wind shear) را مدل‌سازی کردند – پدیده‌ای ناشی از اصطکاک که در آن سرعت باد به صورت لگاریتمی با ارتفاع از سطح زمین افزایش می‌یابد. با فرض یک قطر روتور استاندارد ۱۰۰ متری که بر روی یک هاب ۸۰ متری نصب شده است، آن‌ها عوامل تصحیح انرژی جنبشی را برای طول‌های زبری سطح از ۰.۰۲ متر تا ۰.۵ متر محاسبه کردند. این تحلیل تأیید کرد که برش جریان عرضی (cross-stream flow shear) صرف نظر از اینکه جریان کلی شتاب‌گیرنده یا کندشونده باشد، یک سهم مثبت ثابت به حداکثر بازده توربین اضافه می‌کند.[5]

این پیشرفت‌های نظری به سرعت از مجلات دانشگاهی به اتاق‌های کنترل عملیاتی منتقل می‌شوند. از لحاظ تاریخی، اپراتورهای مزارع بادی مجبور بودند برای تنظیم گام پره و زوایای انحراف به اصلاحات تجربی موقت متکی باشند. مدل‌های جدید تکانه یکپارچه نیاز به این تقریب‌ها را از بین می‌برند. هاولند توضیح می‌دهد: «نظریه ما می‌تواند مستقیماً، بدون هیچ گونه اصلاح تجربی، برای اولین بار به شما بگوید که چگونه باید یک توربین بادی را برای به حداکثر رساندن توان آن به کار بگیرید.» با بهینه‌سازی این پارامترها در زمان واقعی، اپراتورها می‌توانند مگاوات ساعت بیشتری را از سخت‌افزار موجود استخراج کنند، بدون اینکه نیاز به ارتقاء فیزیکی پره‌های ۱۰۰ متری یا ناسل‌های چند تنی داشته باشند. از آنجایی که صنعت جهانی باد برای دستیابی به اهداف بلندپروازانه کربن‌زدایی در حال گسترش است، مدل‌سازی ریاضی دقیق آیرودینامیک روتور حیاتی‌تر می‌شود. گذار از حد ایده‌آل بتز ۱۹۲۰ به شبیه‌سازی‌های سه‌بعدی مدرن ناویه-استوکس (Navier-Stokes) به مهندسان اجازه می‌دهد تا روتورهای بزرگتر و انعطاف‌پذیرتری طراحی کنند که قادر به تحمل نیروهای برشی شدید در ارتفاعات هاب ۱۵۰ متری باشند. اگرچه هیچ توربینی هرگز ۱۰۰٪ انرژی باد را جذب نخواهد کرد، اما پالایش مداوم نظریه دینامیک سیالات تضمین می‌کند که شکاف بین سقف نظری و واقعیت عملیاتی همچنان در حال کاهش است.[6][7]
